FRC赛事29x29规格全向轮传动底盘结构

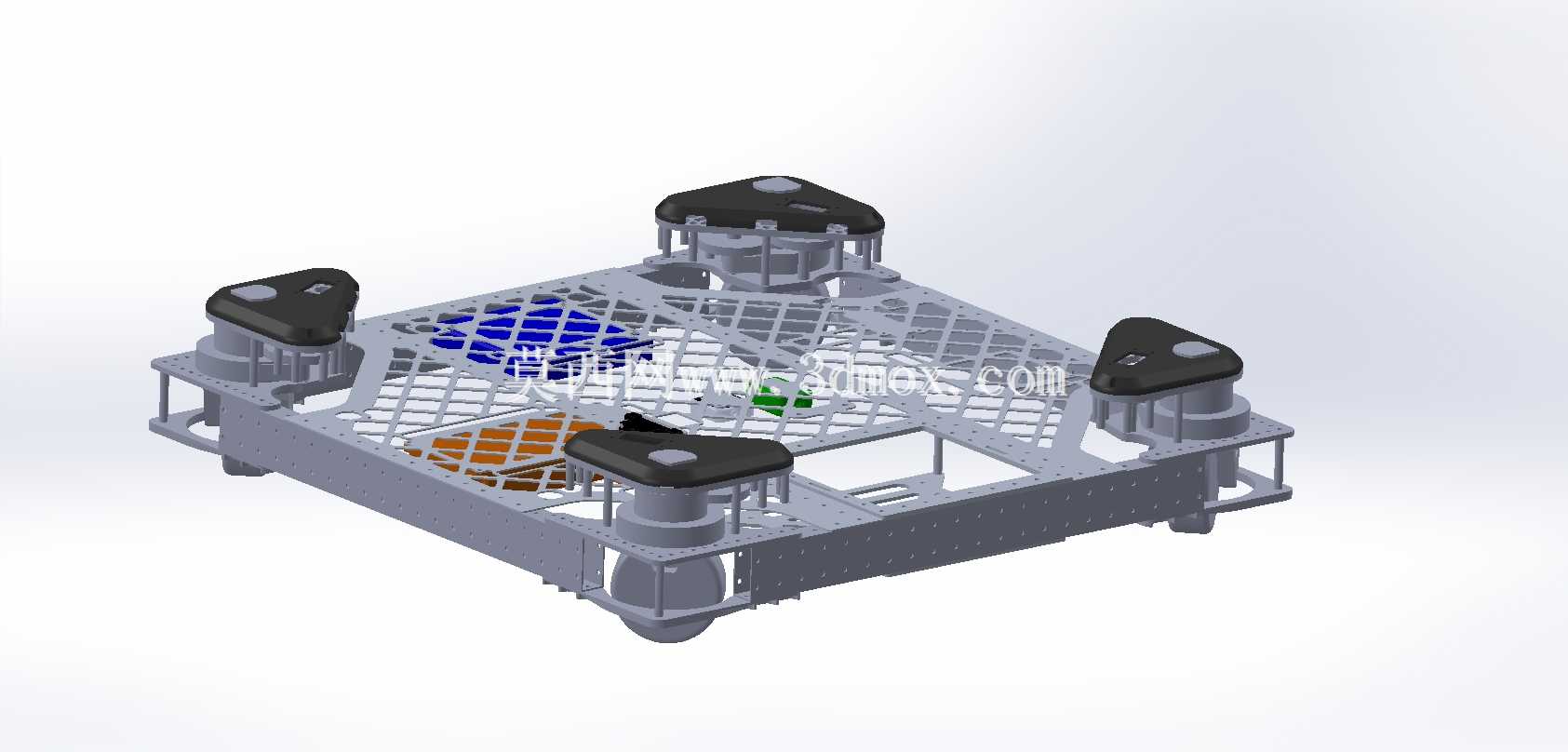

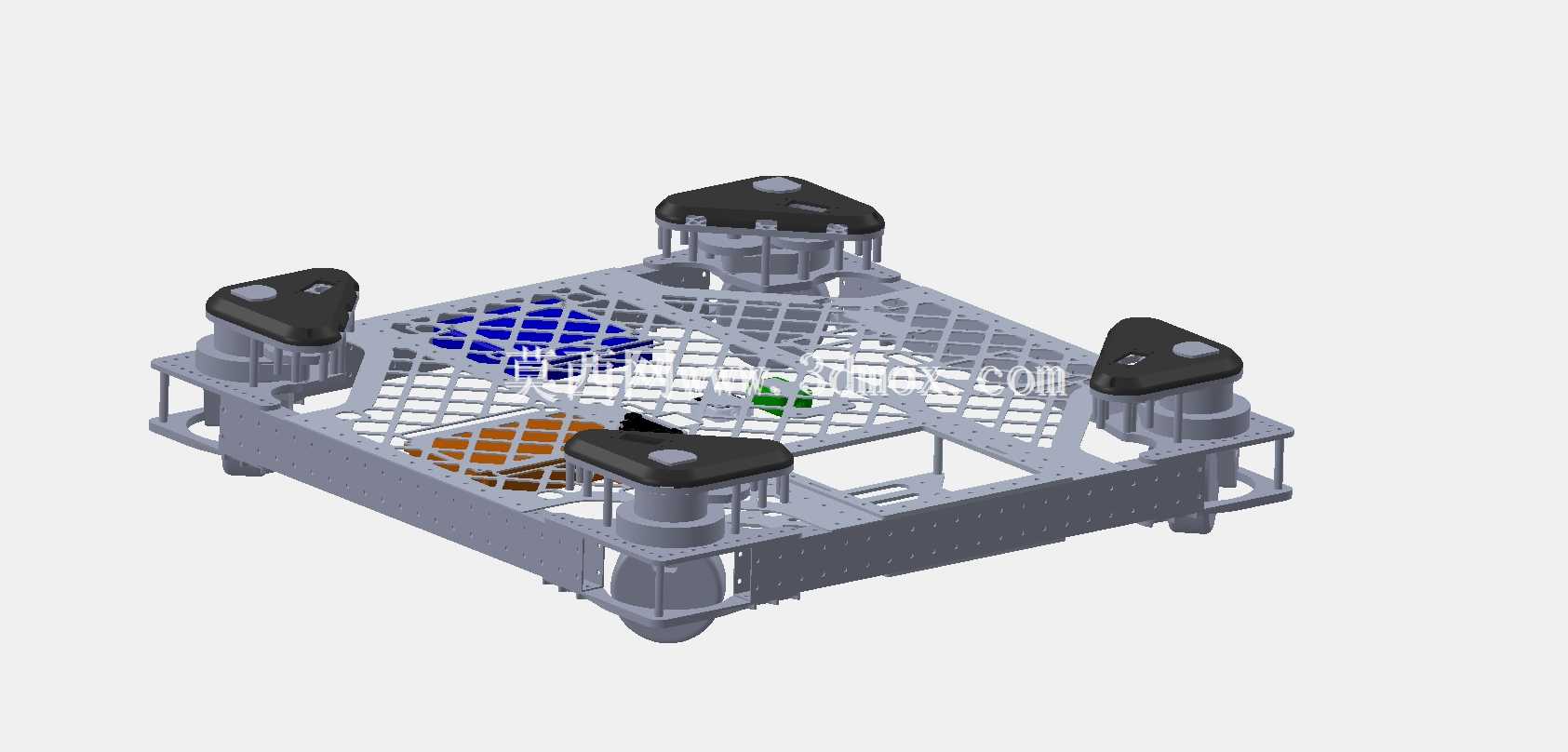

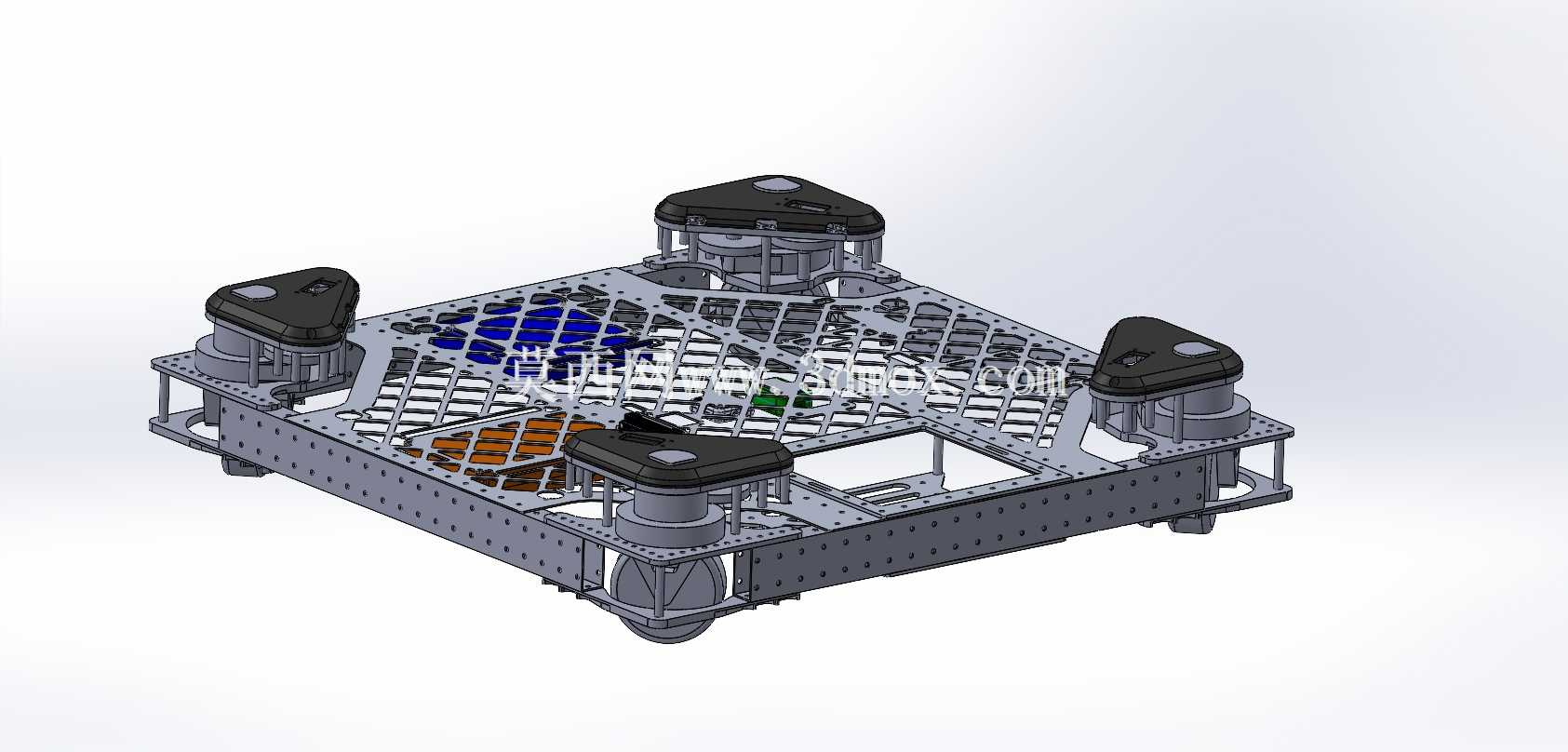

这套全向轮传动底盘主要面向FIRST机器人竞赛的竞技场景设计，核心解决赛事中机器人需要在有限场地内完成快速转向、横移、斜向机动的动作需求，适配赛事中物资搬运、投射、障碍规避等多任务的机动要求。整套底盘采用29x29的标准正方形框架布局，框架主体采用镂空式铝型材拼接结构，在保证整体结构刚性的前提下尽可能降低自重，预留的镂空区域既可以减重，也能为上层功能机构、电气元件的安装提供充足的走线与固定空间。

传动部分采用四组SDS MK4i全向轮模块作为行走执行端，四个模块分别布置在底盘框架的四个角点位置，每个模块独立集成驱动与转向传动结构，可独立控制轮组的转向角度与驱动转速，通过四个轮组的运动矢量合成，实现底盘的全向移动能力，包括零半径原地转向、任意方向的直线平移、连续轨迹的弧线运动，完全覆盖竞技场景下的复杂机动需求。电气布局采用反向脑盘式设计，将核心控制板、驱动模块等电气元件集中布置在底盘上层的脑盘安装区域，脑盘板可通过常规板材切割工艺加工成型，安装点位与框架预留孔位完全匹配，电气走线可顺着框架的镂空槽位规整布置，避免运动过程中线缆与传动部件发生干涉。

从安装边界来看，整套底盘的外轮廓尺寸严格控制在29x29的规格范围内，四个角点的全向轮模块最外侧与框架边缘齐平，不会超出赛事规则限定的机身尺寸边界，上层安装平面预留了标准化的孔位阵列，可直接对接不同赛季的功能上层机构，包括投射装置、拾取机构、升降组件等，不需要对底盘主体结构做二次打孔修改。底盘底部预留了足够的离地间隙，可顺利通过场地内的常规障碍、线缆槽等凸起结构，轮组的悬挂结构可吸收场地不平整带来的冲击，保证轮组始终与地面保持足够的接触摩擦力，避免急加速、急转向过程中出现打滑失稳的情况。

设计过程中充分考虑了赛事场景下的快速维护需求，四个全向轮模块均采用快拆式安装结构，单模块故障时可快速拆卸更换，不需要拆解整个底盘框架；电气元件的安装位预留了充足的操作空间，调试时可直接插拔接线、调整参数，不需要拆除周边结构件。框架的镂空设计同时兼顾了散热需求，驱动模块、电机等发热元件工作时产生的热量可通过镂空区域快速散出，长时间连续竞技运行也不会出现过热降频的问题。整套结构的受力经过优化，框架的受力梁均布置在载荷传递路径上，承载上层机构重量时不会出现明显的结构形变，保证轮组的定位精度始终处于设计范围内，避免长期运行后出现轮组偏磨、运动精度下降的问题。
