适配TT齿轮电机的黄色行走轮结构设计

这款黄色行走轮是专门适配TT齿轮减速电机的配套行走部件，主要应用在小型智能移动小车、桌面级巡检机器人、教育类创客实训设备、小型物料转运AGV等轻量化移动平台上，作为整机的行走执行末端，直接承担设备与地面的接触传力、滚动行进功能。从实际使用场景来看，这类轮子常被用在室内平整地面运行的小型设备上，比如高校机器人工程专业的实训小车、电子竞赛用的循迹避障小车、桌面级小型搬运设备，这类场景对轮子的自重、安装适配性、传动匹配度要求较高，不需要承载大重量载荷，但需要和TT齿轮电机的输出轴精准配合，保证传动过程无打滑、无偏摆，运行时的滚动阻力控制在合理区间，避免给电机带来额外负载损耗。

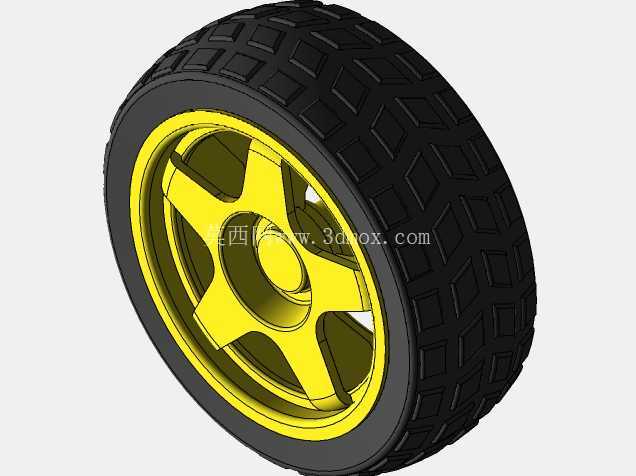

从设计思路上看，这款轮子采用轮毂与胎面分体式的结构逻辑，黄色部分为硬质轮毂，承担结构支撑与轴系连接的作用，外圈黑色部分为橡胶材质胎面，负责提供地面接触的摩擦力，同时缓冲地面微小凸起带来的振动。轮毂部分做了五辐式的镂空结构，这种设计不是单纯为了外观好看，而是在保证轮毂整体结构强度的前提下，尽可能减少轮毂自身的重量，降低电机启动时需要克服的转动惯量，对于小功率的TT齿轮电机来说，转动惯量的控制直接影响电机的启动响应速度和运行功耗，如果轮毂做全实心结构，会大幅增加转动惯量，导致电机启动电流过大，甚至出现堵转风险。轮毂中心的安装孔完全匹配TT齿轮电机的标准输出轴尺寸，孔位内部做了防转的卡位设计，安装时不需要额外打胶或者加装顶丝，就可以保证轴和轮毂之间无相对转动，传递电机输出的扭矩，同时安装边界做了限位凸台，轮子装到电机轴上之后，轴向位置被凸台限定，不会出现轴向窜动，避免运行过程中轮子蹭到车体支架或者脱落。

胎面部分的花纹采用块状交错的越野纹设计，虽然这类轮子大多用在室内平整地面，但这种花纹设计可以在一定程度上提升轮子在轻微不平整地面、或者带少量灰尘的光滑地面上的抓地力，避免小车起步、加速或者转向时出现打滑空转的情况，胎面和轮毂之间采用过盈配合的方式装配，不需要额外的粘接剂，依靠橡胶胎面的张紧力就可以牢牢固定在轮毂外圈，长期运行也不会出现胎面和轮毂脱开、相对滑动的问题。从尺寸边界来看，这款轮子的外径属于小型移动设备常用的尺寸区间，宽度控制在合理范围，既保证了足够的接地接触面积，不会因为接地面积过小导致地面压强过大压坏桌面或者实训场地的地面，也不会因为宽度过大增加滚动阻力。轮毂的黄色部分采用硬质工程塑料材质，自身有足够的刚性，承受设备整机重量的时候不会出现形变，五辐结构的每一条辐条都做了圆角过渡，避免应力集中，在设备遇到轻微撞击或者跌落的时候，辐条不会因为应力集中出现断裂。

在实际选型搭配的时候，这款轮子不需要额外加工转接件，直接套在TT齿轮电机的输出轴上就可以完成装配，对于结构设计人员来说，可以大幅缩短小车底盘的设计周期，不需要额外设计轮毂的连接结构，只需要在底盘上预留出电机的安装位，以及轮子转动需要的安全间隙就可以，安全间隙的预留需要考虑胎面的尺寸公差，一般在胎面外侧和车体支架之间预留1-2mm的间隙，就可以避免加工和装配误差导致的轮子蹭到支架。从传动匹配的角度来说，这款轮子的滚阻系数经过匹配设计，和TT齿轮电机的输出扭矩区间完全适配，在小车承载额定范围内的重量时，电机输出的扭矩足够驱动轮子滚动，不会出现动力不足的情况，同时胎面的橡胶材质有一定的弹性，可以过滤掉地面微小颗粒带来的振动，保证车身上搭载的传感器，比如循迹模块、摄像头模块的工作稳定性，不会因为微小振动导致传感器采集的数据出现误差。很多初次做小型移动设备的设计人员容易忽略轮子和电机的匹配性，随便选用尺寸接近的轮子，要么出现安装孔不匹配需要额外扩孔或者加轴套，要么出现转动惯量过大导致电机带不动，要么胎面打滑导致行走精度不够，这款专门适配TT齿轮电机的轮子，就是针对这些实际使用中的痛点做的对应设计，从安装接口、重量控制、抓地性能、结构强度几个方面都做了平衡，完全满足小型轻量化移动平台的使用需求。
