Tower Pro SG90 9g微型舵机结构设计

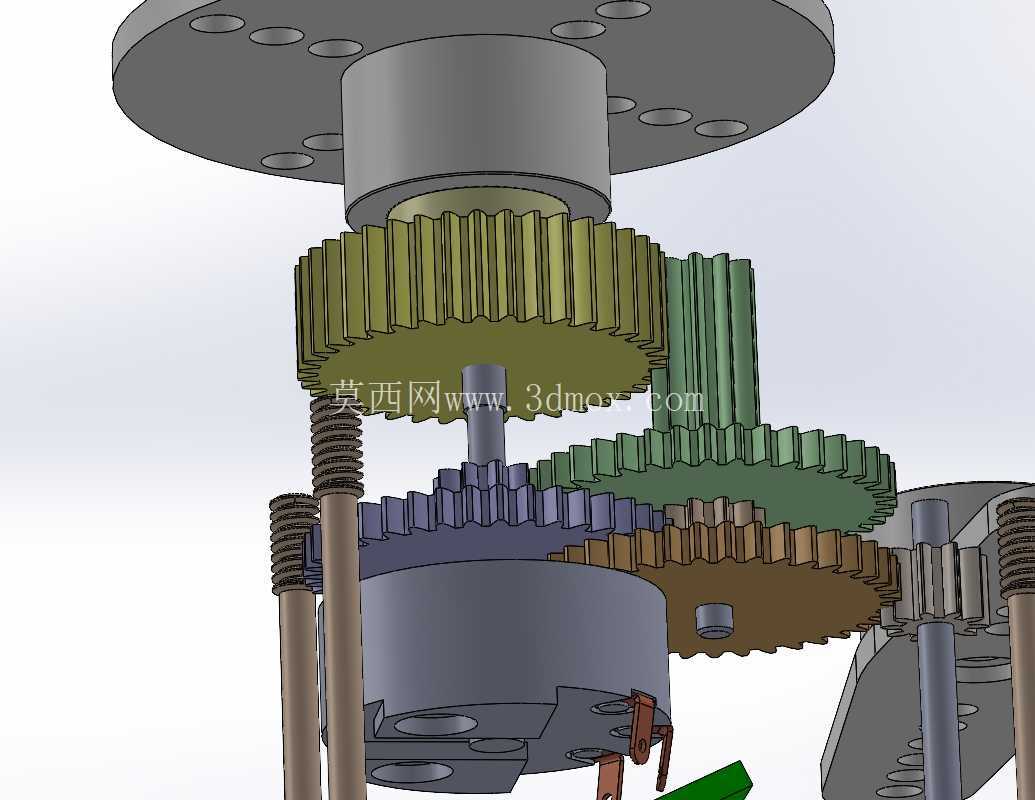

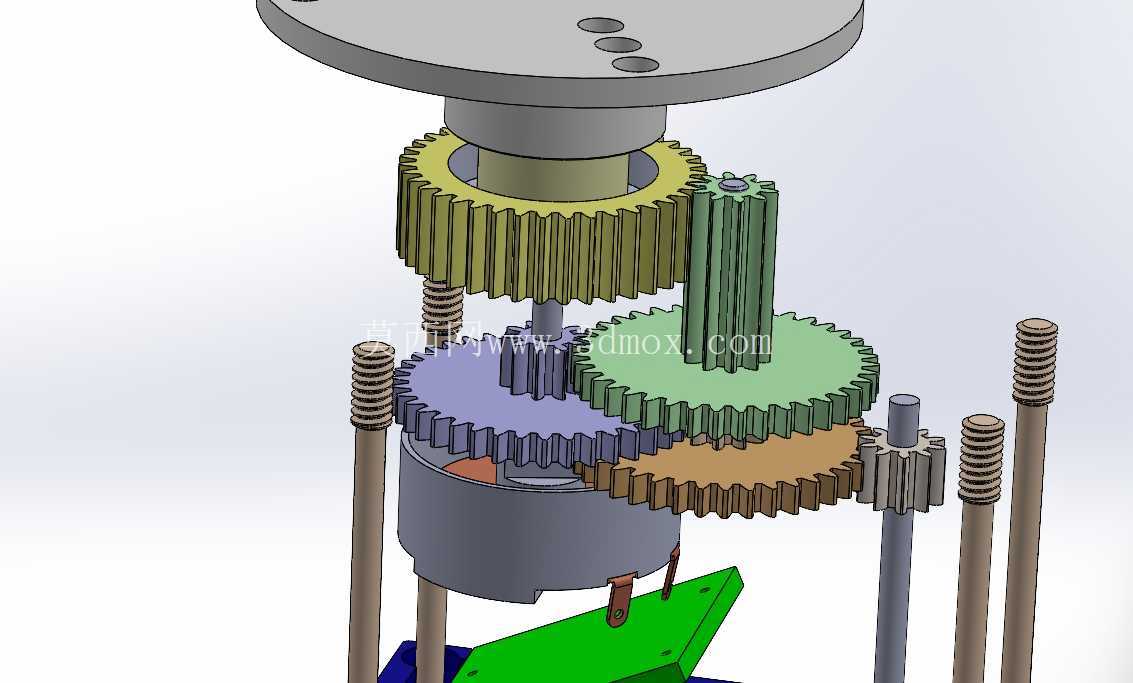

　　在航模制作、小型机器人关节驱动、智能门锁执行端、桌面级自动化小工位的角度调节场景里，这类9g规格的微型舵机是应用频次极高的执行部件，很多刚接触小型机电结构设计的从业者，第一次做角度可控的往复驱动选型，基本都会先接触这类规格的产品。不同于大功率工业伺服系统，这类微型舵机的核心诉求是在极小的体积、极轻的自重下，实现有限角度范围内的精准位置锁定，满足小负载场景下的角度调节需求。从结构拆解来看，整套传动系统采用多级直齿轮减速布局，动力从后端的直流微电机输出后，经过多组不同齿数的尼龙齿轮逐级减速，最终将扭矩放大后传递到顶部的输出轴上，齿轮组的啮合间隙经过结构优化，在保证传动顺畅的前提下尽可能减小回程误差，避免输出角度出现明显的虚位。

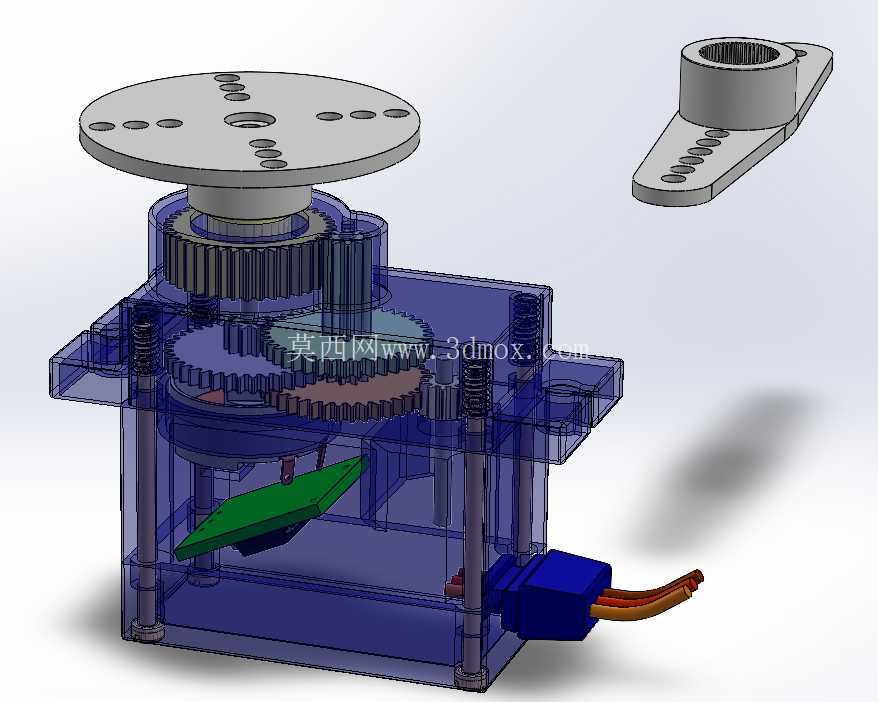

　　上盖部分做了透明可视化的结构设计，能直接观察到内部齿轮的啮合运行状态，也方便后期维护时快速排查卡滞、断齿等故障，壳体的定位柱和螺丝孔位完全对齐，装配时不需要额外做对位调整，四个角的安装孔位间距符合行业通用的9g舵机安装规范，能直接适配市面上绝大多数标准的舵机安装支架、航模舵面安装位以及机器人关节固定座，不需要额外做转接件加工。输出端配套了两种不同形式的摆臂，一种是圆盘式的多安装孔摇盘，适合需要大半径驱动、多安装点位调节的场景，比如小型机械臂的关节连接、风门挡板的驱动；另一种是一字型的长条摇臂，适合小空间内的直线推拉驱动，比如航模舵面的偏转控制、小型开关的拨动执行，摇臂和输出轴采用花键配合，能保证扭矩传递过程中不会出现打滑，同时支持不同角度的安装对位，方便调试时调整初始中位。

　　电路部分集成在壳体底部的腔体内，电位器和输出轴直接联动，实时反馈输出轴的当前角度，和控制信号做比对后实时调整电机的转动方向和角度，实现闭环的位置控制，出线端做了应力释放结构，避免反复弯折后导线从根部断裂，导线的颜色定义符合行业通用规范，能直接匹配市面上绝大多数的舵机控制器、航模接收机通道，不需要重新定义线序。在做结构集成设计的时候，需要注意这类舵机的输出扭矩有限，不能超出额定负载使用，安装时要保证输出轴和被驱动部件的同轴度，避免径向力直接作用在输出轴上，加速齿轮和轴承的磨损；外部的安装固定建议采用软性减震垫，减少运行时齿轮啮合产生的微小振动传递到主体结构上，影响整体设备的运行稳定性。

　　整套结构的所有配合尺寸都经过实际装配验证，齿轮的模数、齿宽参数匹配9g舵机的额定输出扭矩，既不会因为齿轮强度不足导致断齿，也不会因为齿轮尺寸过大挤占壳体内部空间，壳体的壁厚在保证结构强度的前提下做了轻量化处理，整体自重控制在9g左右，不会给航模、小型机器人这类对自重敏感的设备带来额外的负载负担。在实际选型应用中，这类舵机的转动角度范围通常在0-180度区间，部分经过程序调整的版本可以实现更大角度的转动，但常规应用场景下180度的转动范围已经能满足绝大多数小角度调节的需求，比如摄像头云台的俯仰偏转、小型物料分拣机构的挡板切换、智能小车的转向控制等场景，都能看到这类微型舵机的应用。
