带夹爪多自由度关节式拾取机械臂

项目分类:工业机器人 发布时间:2026-01-20 ID:1122760
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂
  • 带夹爪多自由度关节式拾取机械臂

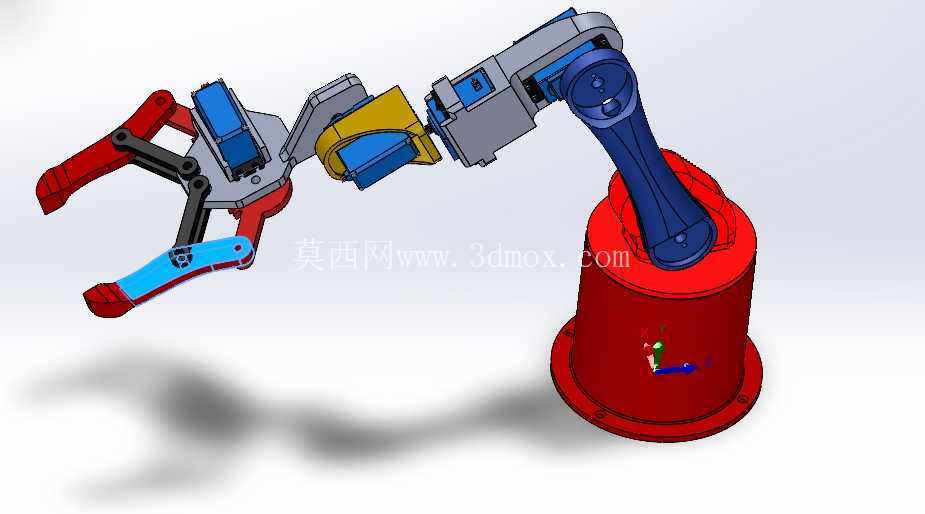

在自动化产线的小件分拣、教学实训的机器人原理演示、小型工作站的物料转序场景里,这类带夹爪的关节式拾取机构一直是适配性极强的执行端选择,不同于直角坐标式移载机构的固定行程限制,关节式结构的活动范围覆盖更灵活,能适配工位布局紧凑、取放点位角度多变的作业需求。从结构设计逻辑来看,这套机构采用5自由度配置,底座为可360°旋转的回转支撑结构,内置驱动单元可实现整臂的水平方向回转,大臂、小臂依次通过关节铰接,每个关节处都预留了伺服驱动的安装位,传动链路采用直连配合关节轴承的形式,尽可能减少传动间隙带来的定位偏差,末端搭载的夹爪为平行开合式结构,夹指做了分段式设计,可根据抓取工件的外形更换不同的接触垫块,适配规则块状、轴类、小型盒类等不同形态的工件抓取。

设计过程中优先考虑了作业半径的覆盖合理性,底座安装法兰采用标准圆形法兰结构,安装孔位按圆周均布设计,可直接固定在型材工作台、线体侧边支架或者移动AGV的搭载平台上,安装时需要预留底座周边至少150mm的检修空间,方便后期维护驱动线路与关节紧固件。整臂完全伸展时的最大作业半径可覆盖以底座中心为圆心、800mm直径的圆形作业区域,垂直方向的抬升高度可满足从工作台面到350mm高度料架的取放需求,夹爪的开合行程可覆盖0-80mm的工件夹持范围,夹持力可通过末端驱动的输出参数调整,避免夹伤易损工件或者夹持刚性工件时出现松脱。

关节处的走线采用内置中空走线设计,所有驱动线缆与信号线缆从关节内部的穿线孔穿过,避免机械臂运动过程中线缆外露被剐蹭拉扯,提升长期运行的可靠性。连杆部分的结构做了轻量化处理,在保证结构刚性的前提下去除非受力区域的多余材料,降低关节驱动的负载,提升运动响应速度。底座内部预留了驱动控制模块的安装空间,可根据实际使用需求集成驱动板、通讯模块,不需要额外外置大型控制柜体,缩小整套设备的安装占用空间。

从实际使用场景出发,这套机构可直接适配3C电子行业的小件上下料、教学场景下的机器人运动学演示、小型仓储场景的货品分拣、轻工行业的包装工位物料转运,不需要做大幅结构改动,只需要调整末端夹爪的接触块、匹配对应负载的驱动参数即可投入使用。设计时也考虑了运动干涉问题,每个关节的转动角度都做了机械限位设计,同时在三维建模阶段完成了全行程的运动仿真验证,确保大臂抬升、小臂摆动、腕部旋转、夹爪开合的全动作流程中,各结构件之间不会出现碰撞干涉,运动轨迹平滑无卡顿。夹爪的腕部设置了独立的旋转关节,可在抓取工件后调整工件的摆放角度,满足不同工位对工件放置姿态的要求,比如将轴类工件从水平抓取状态调整为竖直状态插入装配孔,或者将盒类工件旋转指定角度后放入料盘定位槽。

整套结构的受力路径经过反复优化,底座承受整臂的全部倾覆力矩,因此底座法兰的厚度、回转支撑的选型都匹配了最大伸展状态下的负载要求,大臂与小臂的连接关节处设置了加强筋结构,避免长期带载运行出现结构形变,影响重复定位精度。夹爪的夹持面做了防滑纹理设计,抓取表面光滑的工件时也能保证足够的摩擦力,不需要额外增加防滑包覆层即可稳定夹持。
