DJI F450四轴飞行器机架结构设计

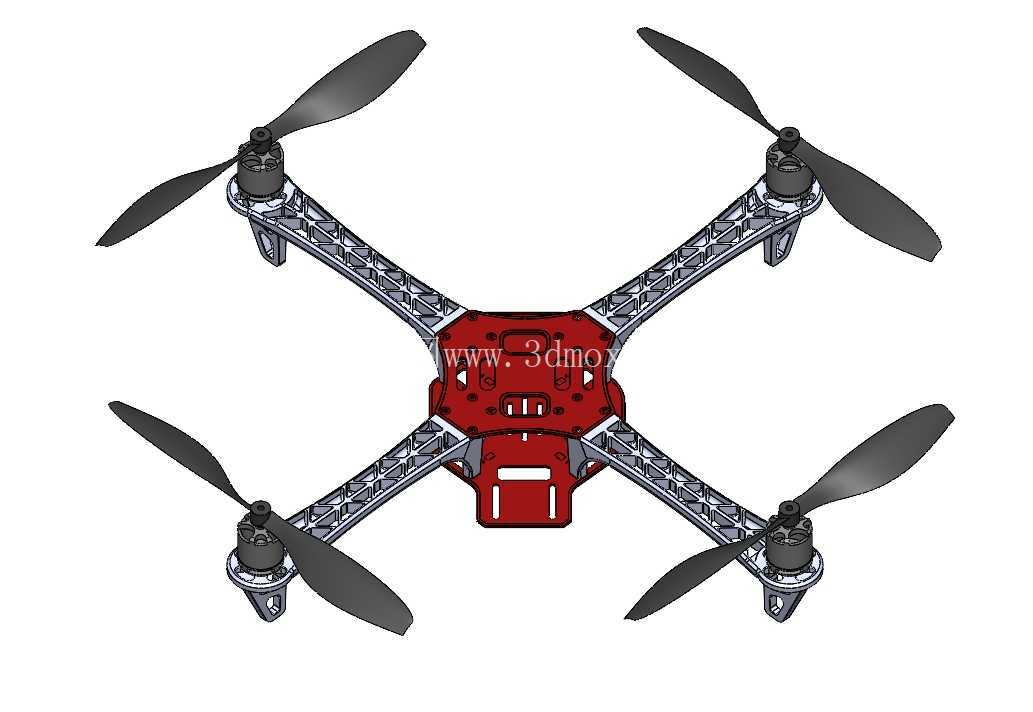

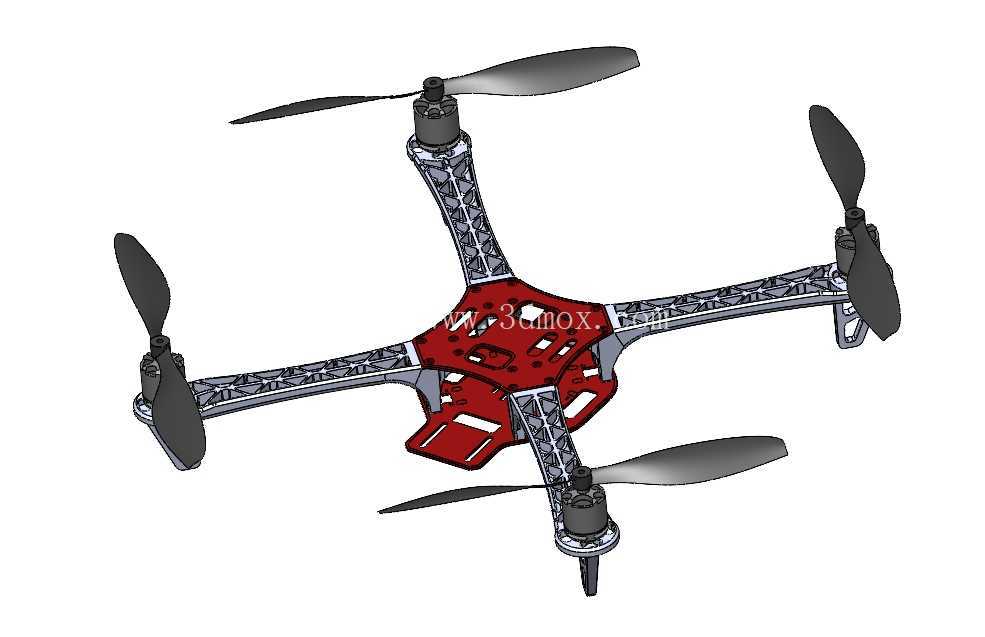

在消费级及入门级行业应用无人机的DIY组装、教学实训场景中，F450机架是普及率极高的一款基础承载结构，很多航拍爱好者、高校航模社团、科研原型团队的第一台自制四轴飞行器，都会选用这款机架作为承载平台。从结构设计的角度看，这款机架采用了经典的X型四轴布局，四个机臂从中心主机架板向外等角度延伸，相邻机臂夹角为90度，这种布局的优势在于飞行时的动力对称性好，飞控的姿态解算逻辑更易适配，新手调试阶段的容错率更高，同时X型布局相比十字型布局，前向飞行时的视野遮挡更少，更适配航拍挂载的需求。

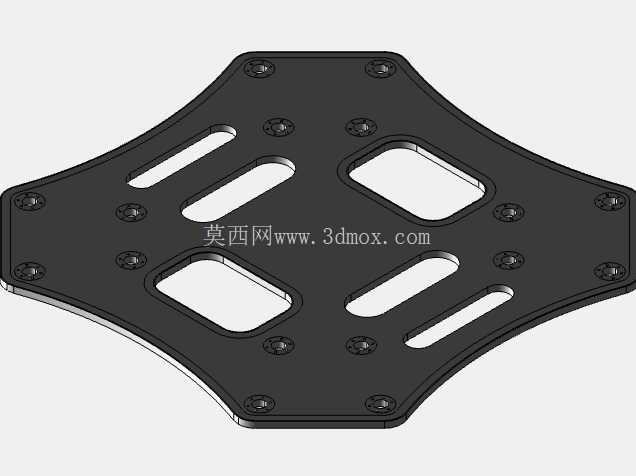

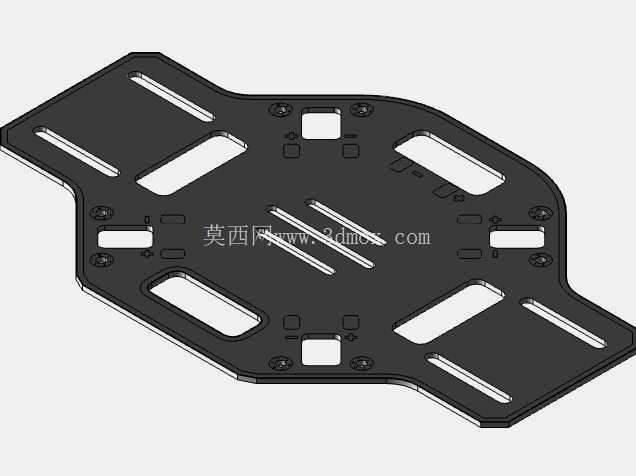

机架的核心承载部分为上下两层中心板，上层板主要用于固定飞控模块、GPS模块、接收机等电子元器件，板上预留了标准化的安装孔位，孔位间距适配主流的开源飞控及商用飞控的安装尺寸，不需要额外打孔即可完成固定，下层板主要用于固定电调、电池座，电池座的安装位预留了绑带穿槽，可适配不同容量的3S、4S锂聚合物电池，满足不同续航需求的配置。中心板采用镂空减重设计，在保证结构强度的前提下，尽可能去除非受力区域的材料，降低整机自重，同时镂空区域也可作为电子元器件的走线通道，避免线材外露缠绕到螺旋桨，提升飞行安全性。

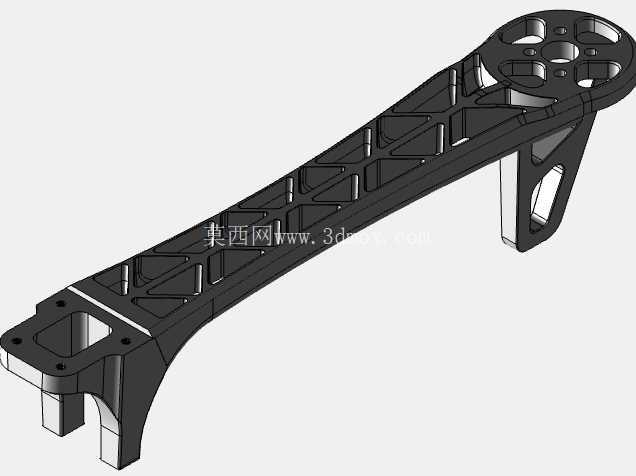

四个机臂采用了带加强筋的镂空结构，臂身的格栅状加强筋沿机臂受力方向布置，可在降低自重的同时，提升机臂的抗扭、抗弯强度，避免飞行过程中机臂产生共振影响飞行稳定性。机臂末端设计有标准化的电机安装座，安装孔位适配2212、2216等主流无刷电机的安装尺寸，电机座的平面度公差控制在0.1mm以内，保证电机安装后轴系垂直于机臂平面，减少动力输出的效率损耗。机臂与中心板的连接采用快拆式卡扣加螺丝固定的双重结构，既可以在运输时快速拆卸机臂缩小收纳体积，又能在飞行时保证连接强度，避免机臂松动导致的飞行事故。

从安装边界来看，这款机架的对角电机轴间距为450mm，这也是其型号F450的命名来源，整机组装完成后，搭配1045规格的螺旋桨时，桨尖之间不会产生干涉，预留了足够的安全间隙。中心板的上层安装区域尺寸为100mm*100mm，可容纳最大尺寸为90mm*90mm的飞控模块，同时预留了GPS支架的安装孔位，可将GPS模块架高至中心板上方50mm位置，减少电子元器件的电磁干扰，提升GPS定位精度。电池安装位的可调节范围为120mm-180mm，可适配容量从2200mAh到5200mAh的锂聚合物电池，用户可根据自身的载重需求、续航需求灵活选择电池配置。

在实际应用场景中，这款机架除了用于个人DIY航拍之外，也常被用于高校的航模教学实训，学生可通过组装这款机架，了解四轴飞行器的结构组成、动力匹配、飞控安装调试的全流程，也有不少科研团队会基于这款机架进行二次开发，挂载小型的测绘传感器、环境监测模块，用于低空数据采集的原型验证。机架的模块化设计让零部件的替换成本极低，炸机后如果出现机臂断裂，只需要更换对应的单个机臂即可，不需要更换整个机架，大幅降低了使用成本。

从结构设计的细节来看，机架的所有棱角位置都做了圆角处理，避免组装过程中划伤操作人员，同时也减少了飞行过程中的空气阻力。机臂内部预留了电调的走线槽，可将电调的线材隐藏在机臂内部，既提升了整机的美观度，也减少了线材外露带来的风阻，同时避免线材被螺旋桨打到的风险。中心板的下层还预留了图传发射模块、云台安装的孔位，用户可根据需求挂载轻型的两轴或三轴云台，搭配运动相机实现航拍功能，不需要额外打孔改装，降低了改装难度。

在结构强度校核层面，这款机架的单个机臂可承受最大5kg的静态拉力，搭配2212电机1000KV配置1045螺旋桨时，单电机的最大拉力约为800g，整机最大起飞重量可控制在1.2kg-1.8kg之间，预留了足够的强度冗余，即使在小幅坠机的情况下，也不容易出现结构性损坏。机架的材质选用了高强度的工程塑料搭配玻纤增强材质，在保证强度的同时，自重仅为280g左右，不会给动力系统带来过多的负载，可预留更多的载重空间给电池和任务载荷。
