微电机Pololu安装固定支架结构设计

在小型桌面级自动化执行机构、微型移动机器人底盘、教育类创客实训设备的动力端布局中，微电机的安装固定精度直接决定了动力输出的同轴度、运行噪音水平以及长期运转的结构稳定性，这款适配Pololu规格微电机的安装支架，正是针对小尺寸动力单元的安装痛点完成的结构设计。从实际应用场景来看，这类支架常被用于小型履带式移动平台的驱动电机固定、桌面级小型传送带的动力端支座、微型舵机替代方案的安装基座，也可用于小型3D打印机挤出机构的辅助电机固定、智能小车的转向电机定位，覆盖了从创客DIY项目到小型工业级微型执行设备的安装需求。

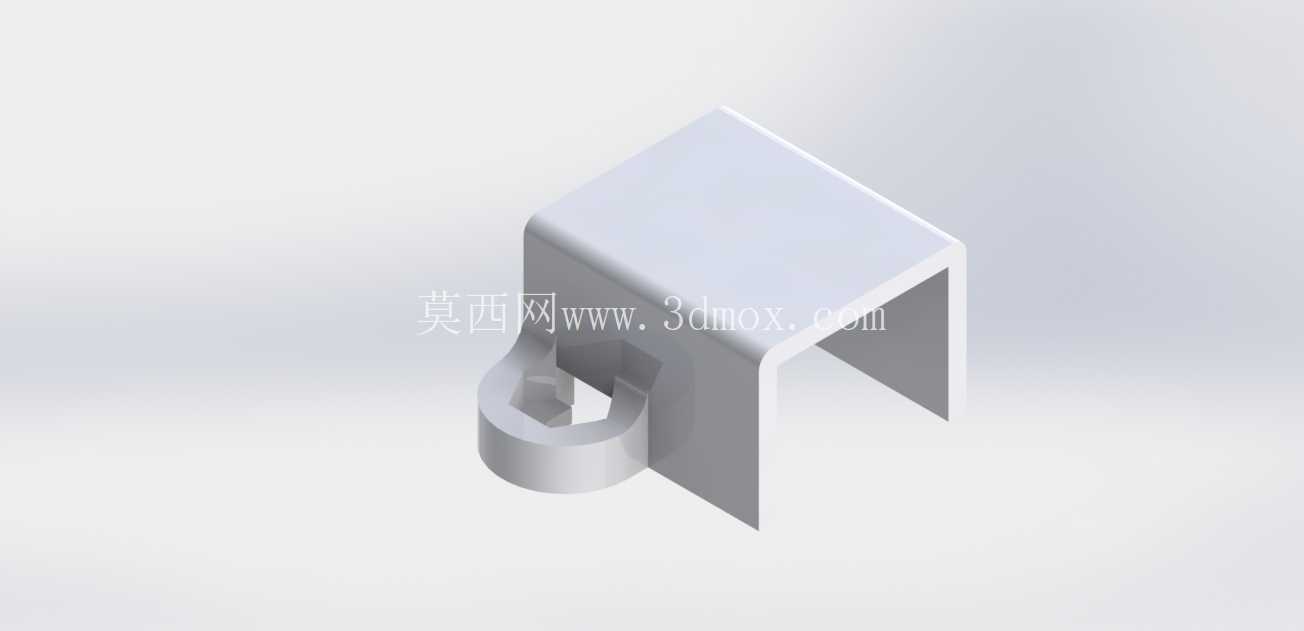

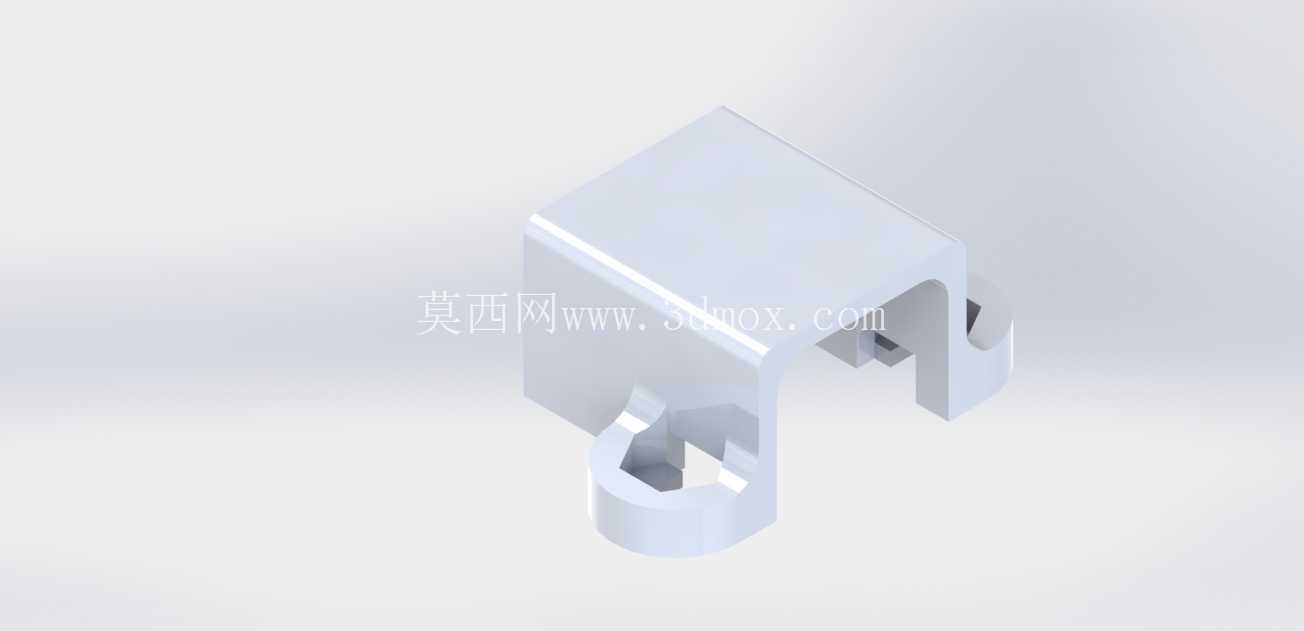

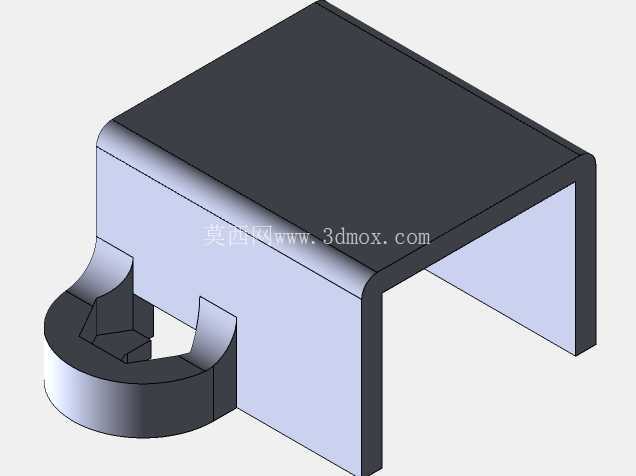

从功能特性上看，这款支架采用一体式U型包覆结构设计，主体承托区域完全贴合Pololu微电机的外壳轮廓，避免了平板式支架单侧固定带来的电机悬臂受力问题，支架两侧设置的卡扣式定位槽，可直接卡入电机外壳的定位凸台，安装时无需额外调整电机轴向位置，就能保证电机输出轴的中心高与设计值一致，减少后续传动环节的对中调整工作量。支架下端的两个带圆弧过渡的安装支脚，预留了标准的紧固件穿装空间，可适配M2、M2.5两种常用的小型紧固件，既可以直接固定在铝型材搭建的小型设备框架上，也可以安装在亚克力、3D打印的设备基板上，安装孔位的周边做了局部加厚处理，避免紧固件锁紧时支架局部应力集中导致的开裂变形。

设计思路上，这款支架没有采用多余的冗余结构，整体壁厚控制在1.5mm，在保证结构强度的前提下尽可能压缩了自身重量，适配微型设备对负载重量的严苛要求；支架的内轮廓与电机外壳之间预留了0.1mm的装配间隙，既可以保证电机顺利装入，又不会因为间隙过大导致电机运转时出现径向窜动；支架上所有的棱角位置都做了R0.3的圆角过渡，一方面避免加工过程中的锐边割手问题，另一方面也减少了应力集中点，提升支架的抗疲劳强度，能够承受电机频繁正反转带来的冲击载荷。针对微电机运转时的轻微震动问题，支架与安装面接触的支脚底面做了平面度公差控制，安装后可保证支架与安装基面完全贴合，减少震动传递带来的固定螺栓松动风险。

从安装边界与尺寸适配来看，这款支架的整体外轮廓宽度适配Pololu微电机的机身宽度，安装后不会超出电机机身的侧面轮廓，不会占用设备内部额外的横向安装空间；支架的轴向长度刚好覆盖电机机身的安装定位段，不会遮挡电机的输出轴端，也不会干涉电机尾部的接线区域，电机的供电导线可以从支架上端的U型开口处顺利引出，不会出现导线被支架挤压破损的问题。支架的中心高设计匹配常用的小型同步轮、微型齿轮的安装中心距要求，安装后电机输出轴与传动轮的中心高度差可控制在0.05mm以内，有效减少传动过程中的皮带跑偏、齿轮啮合异响问题。在实际装配场景中，这款支架可以实现电机的快速拆装，维护时只需松开两侧的紧固件即可将电机从支架中取出，无需拆卸整个支架的安装固定结构，大幅降低微型设备的后期维护工作量。针对不同安装场景的需求，支架的安装支脚预留了足够的调整空间，即使安装基面存在少量的位置偏差，也可以通过紧固件在安装孔内的微量调整完成电机位置的校准，不需要对支架本身进行二次加工。
