适配铝型材安装的76mm万向脚轮结构

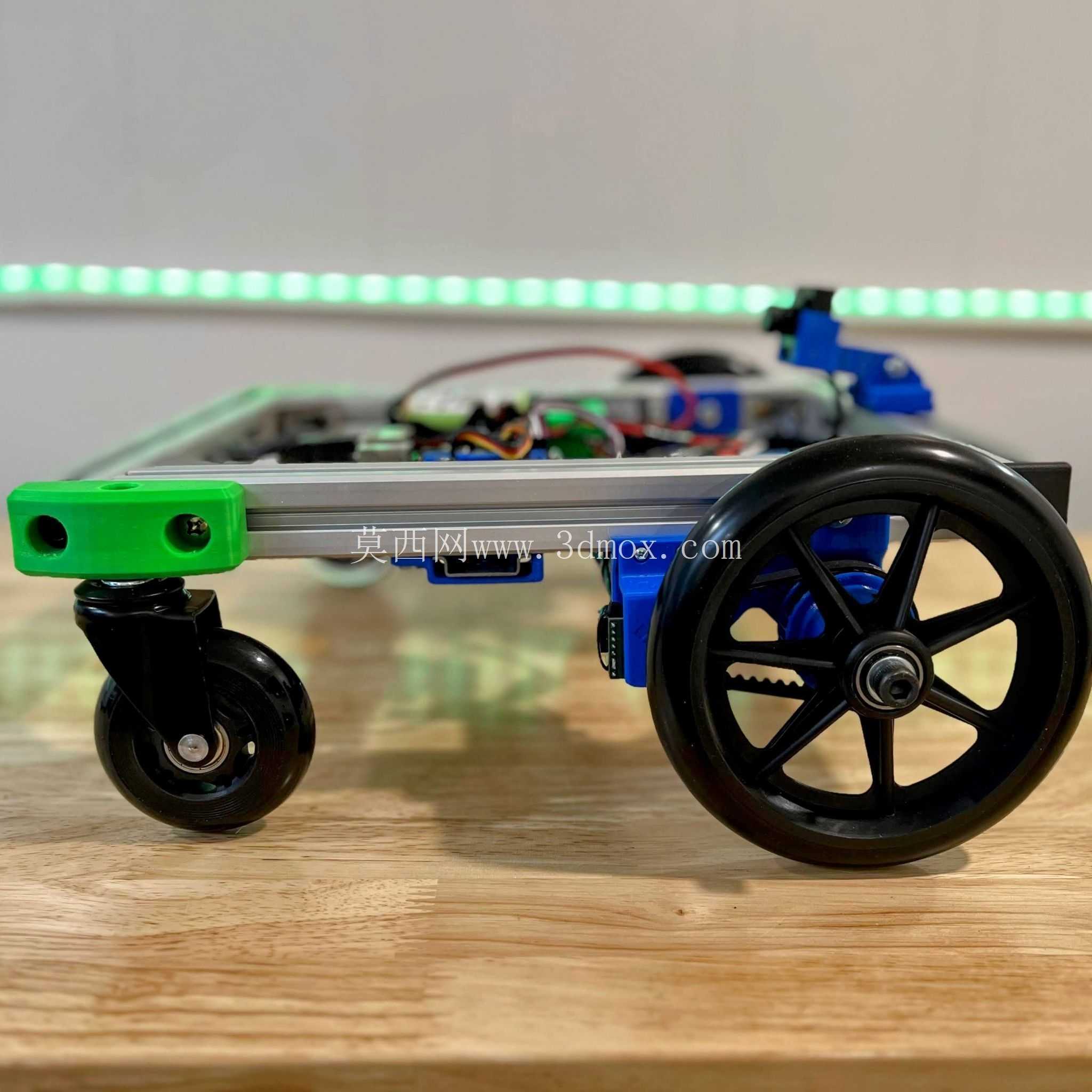

这款万向脚轮结构，核心围绕铝型材框架设备的移动需求设计，可直接适配3030系列工业铝型材的安装端面，解决小型移动设备离地间隙不足、转向灵活性差的实际问题。从实际应用场景来看，这类脚轮既可以用在小型巡检机器人、教学实训移动平台的底部支撑，也能适配轻型铝型材工作台、物料周转小推车、办公座椅的移动改造，覆盖了从实验室自研设备到日常轻型工装的多类移动支撑需求。

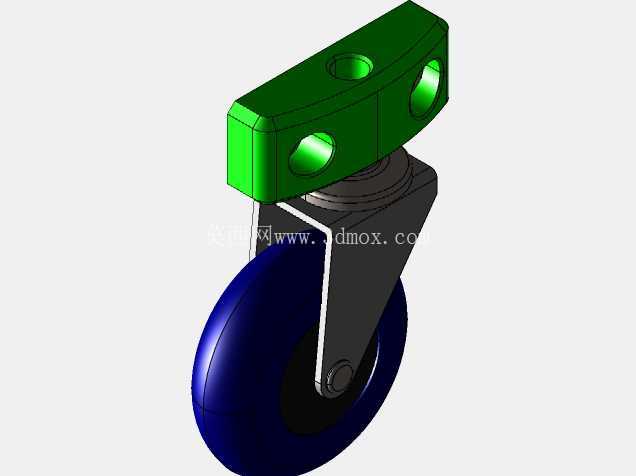

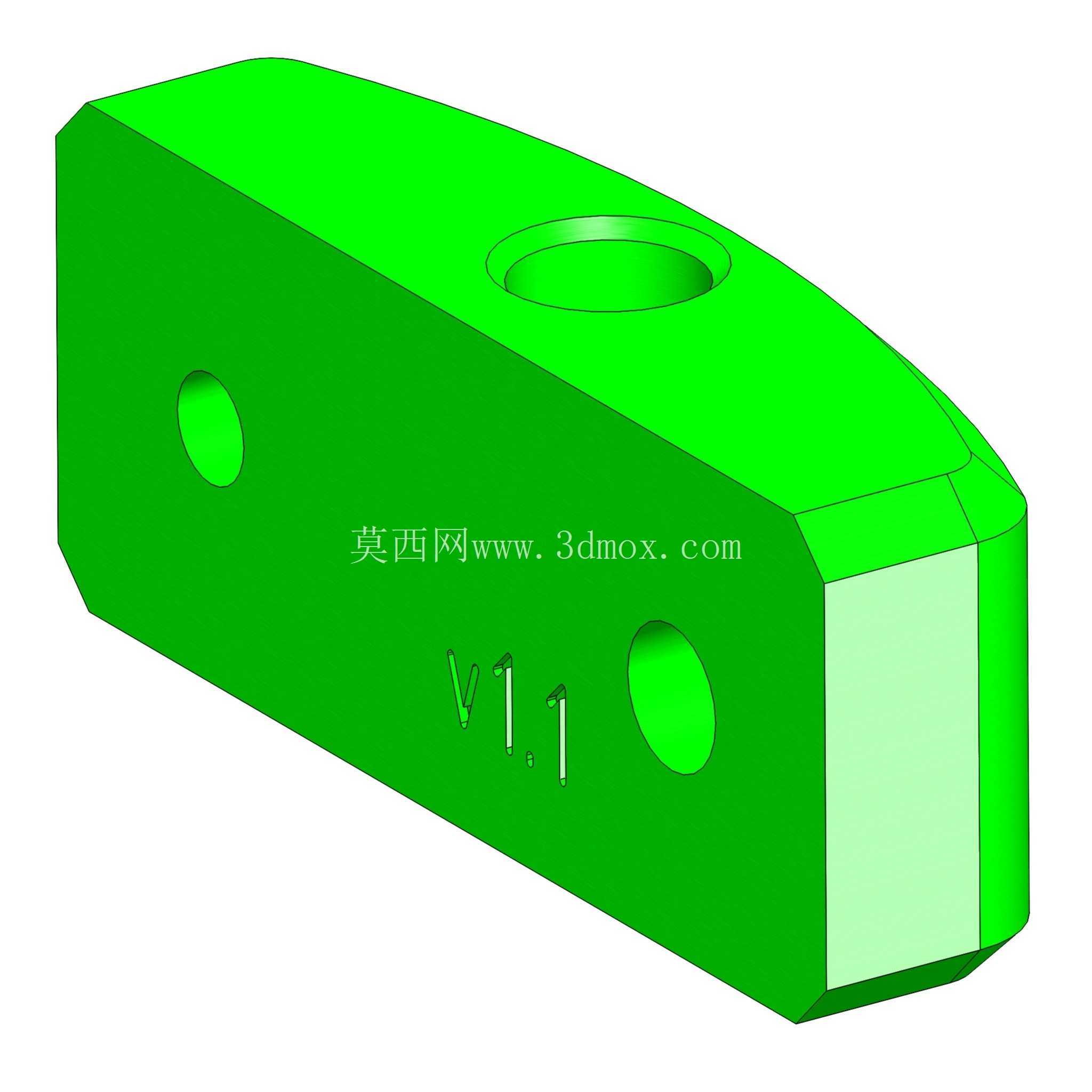

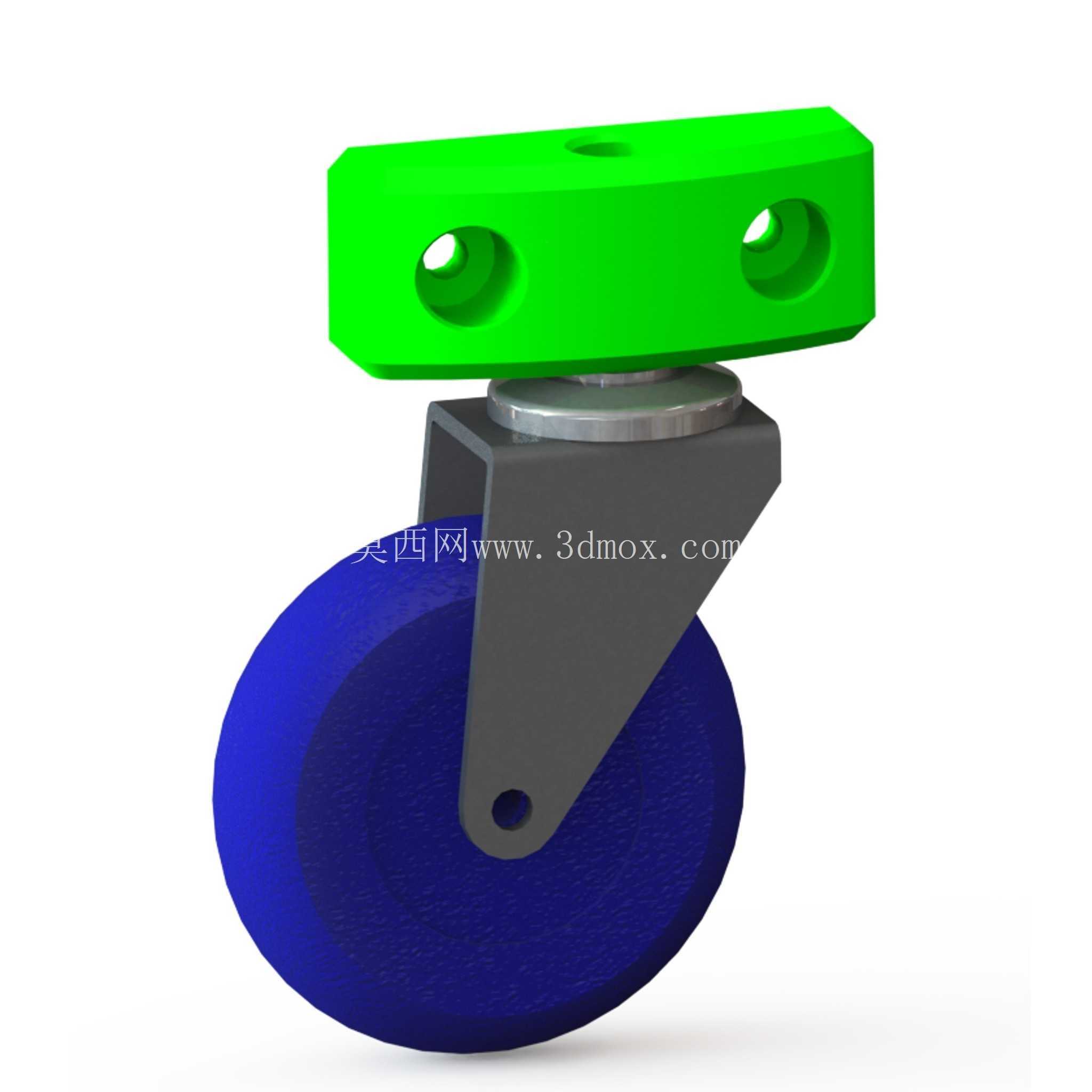

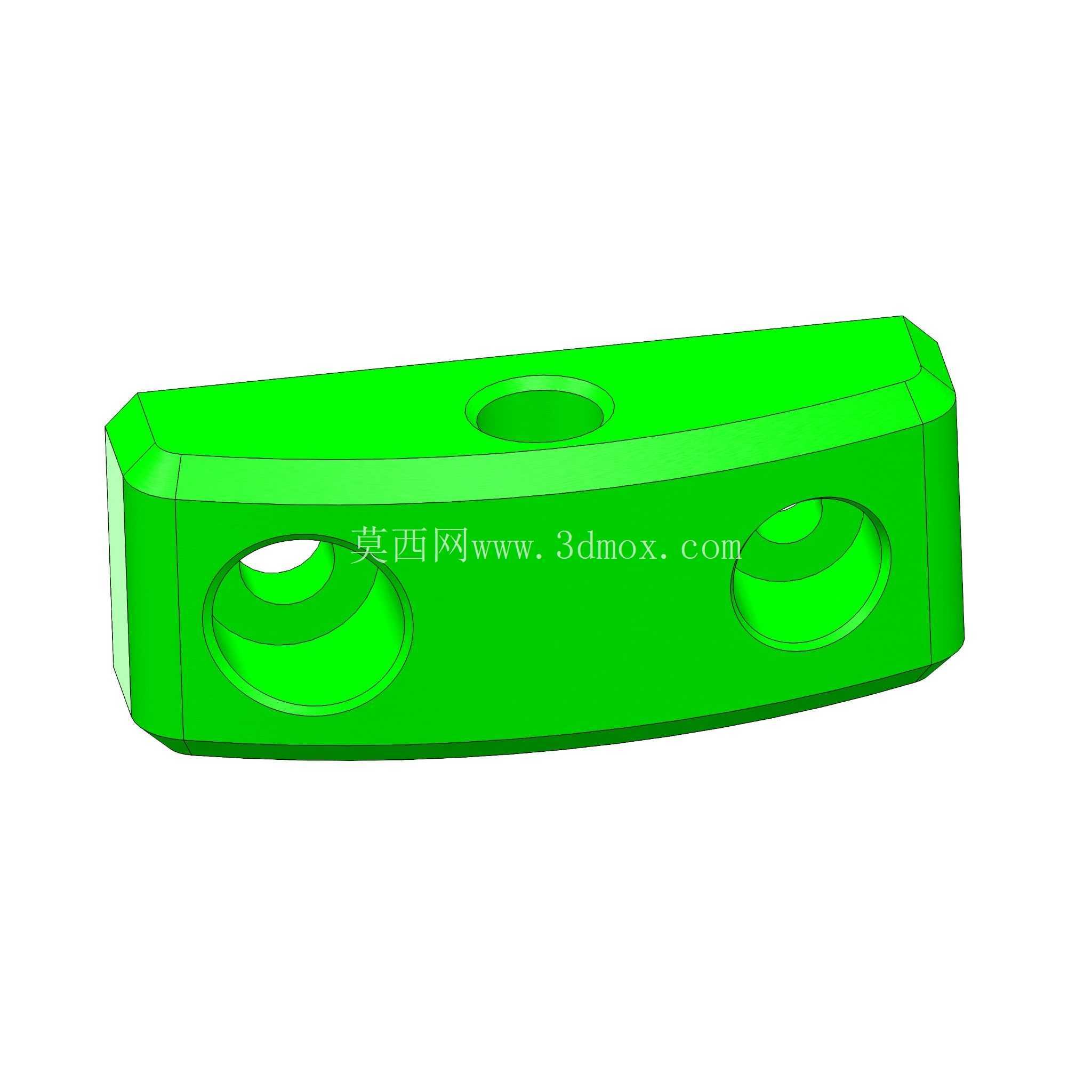

从功能特性上看，该结构采用顶部平板安装+中部回转支撑+单轮承重的布局，顶部安装板设置两个对称的安装沉孔，可直接穿入螺栓与铝型材端面的攻丝孔锁紧，不需要额外加装转接板，减少了安装环节的零件数量。中部的回转结构采用间隙配合的转动副，可实现360度水平方向自由回转，设备推行过程中可随外力方向自动调整轮体朝向，避免转向卡滞。轮体采用高耐磨的非金属材质，滚动过程中噪音低，不会划伤环氧地坪、瓷砖等常见的车间及办公地面，轮面宽度经过匹配计算，在76mm轮径下可保证单轮足够的接地面积，降低单位面积接地压强，避免在软质地面上出现轮体陷滞的问题。

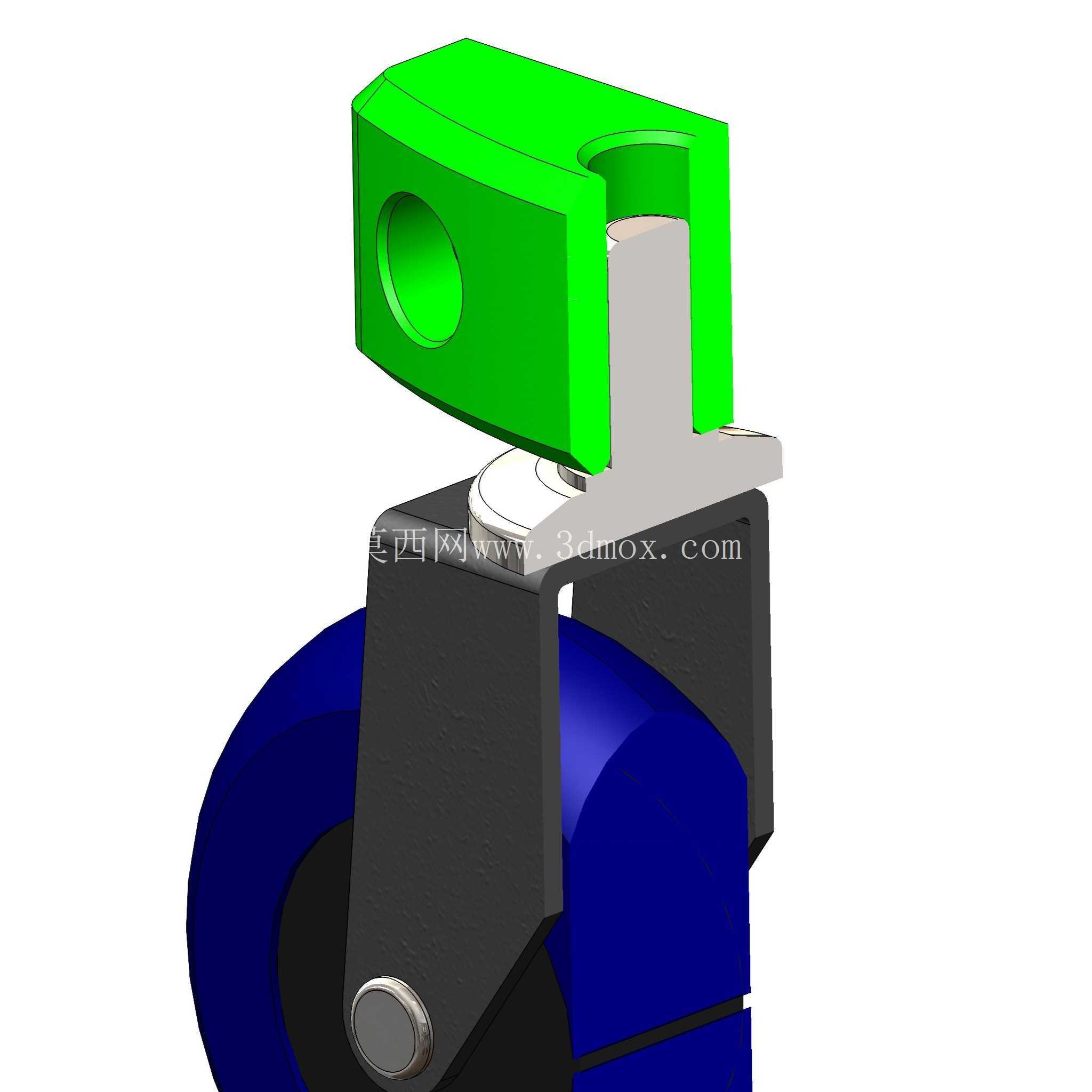

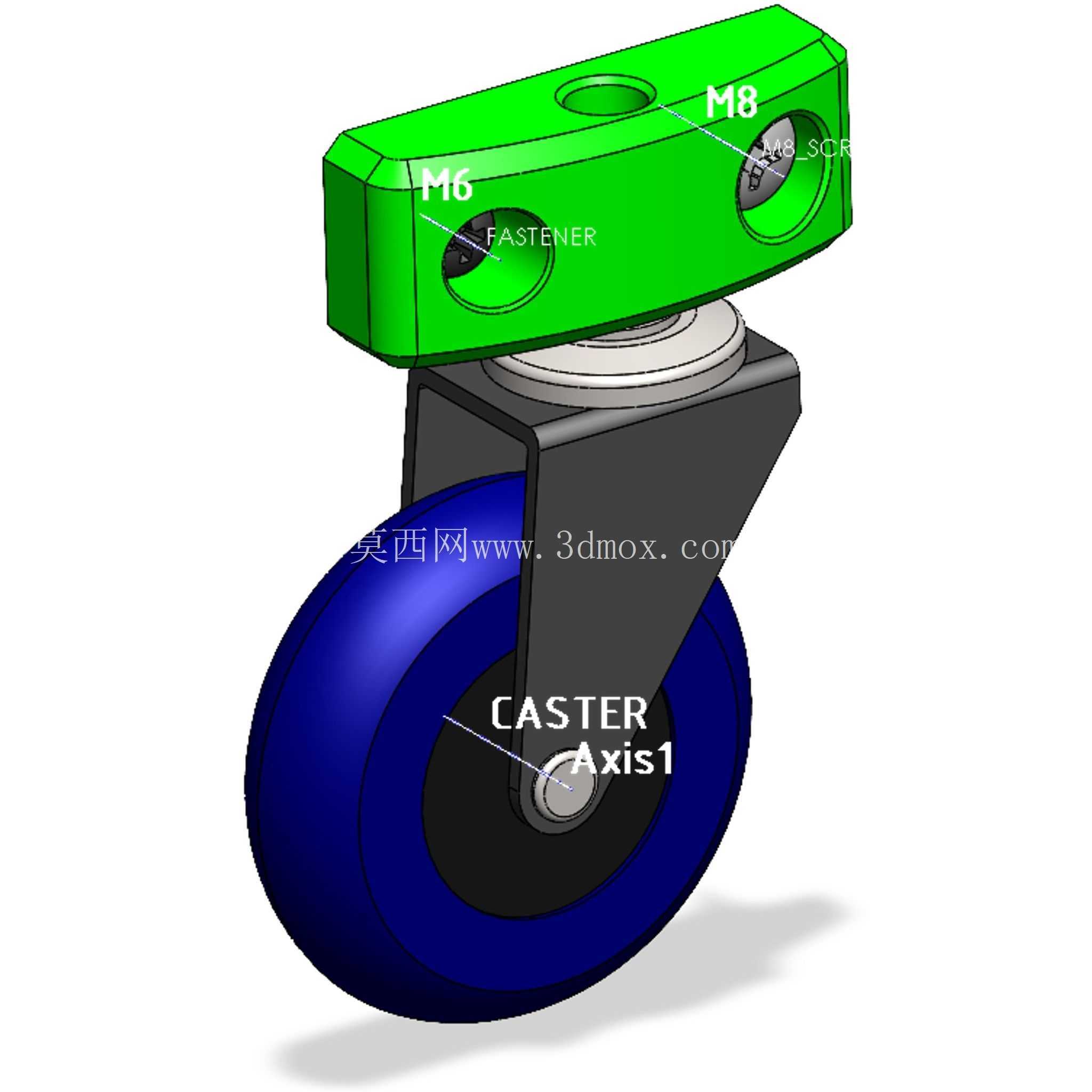

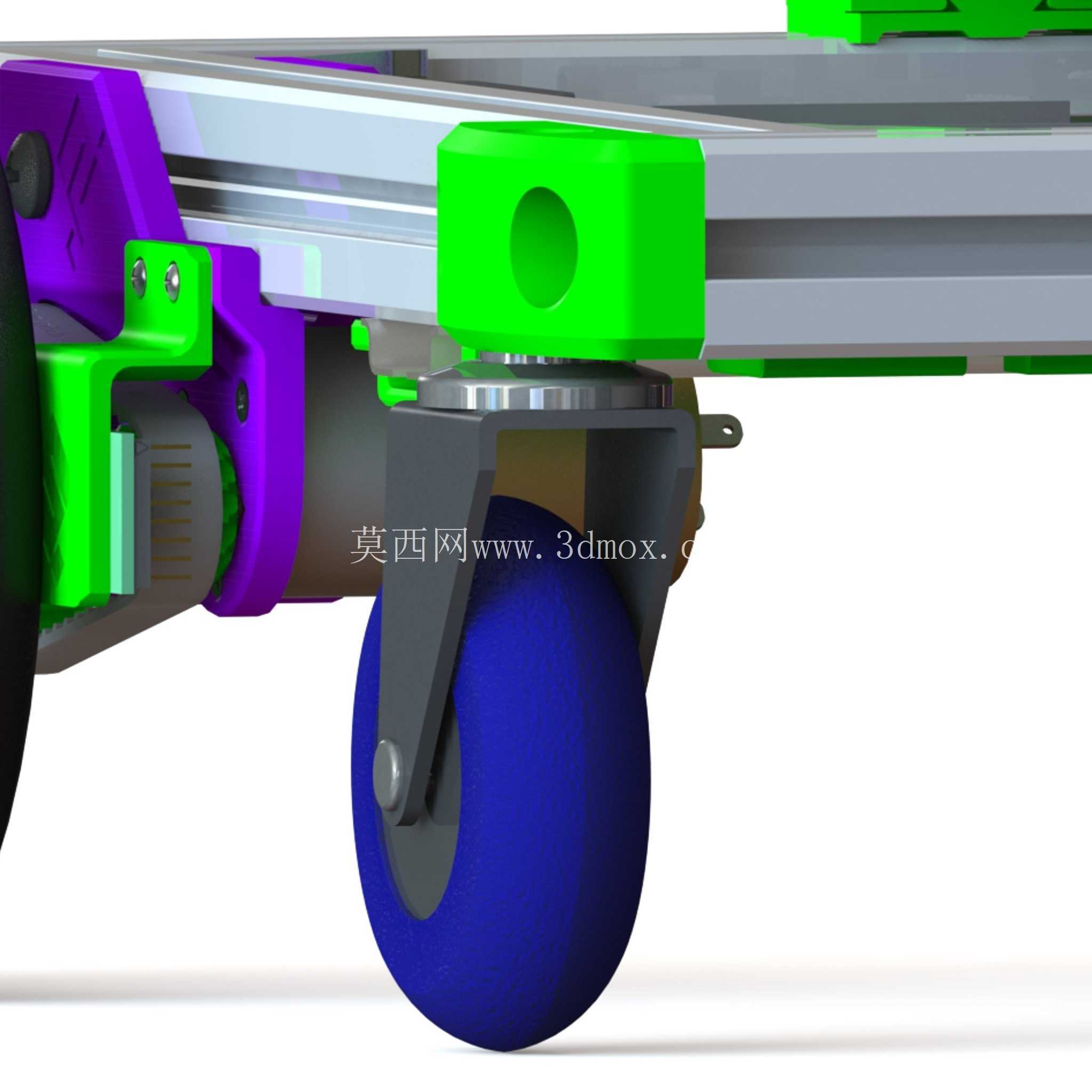

设计思路上，整个结构优先考虑了现有标准件的复用，轮体部分直接采用市面成熟的办公椅通用脚轮规格，不需要单独开模制作轮体，只需要针对铝型材安装场景设计专属的连接支架，大幅降低了单件制作的成本。支架部分采用L型折弯承力结构，折弯处做了圆角过渡避免应力集中，支架下端通过销轴与轮体中心孔连接，销轴两端做铆压限位防止松脱；支架上端与回转座焊接为一体，回转座与顶部安装板之间设置耐磨垫片，减少长期转动带来的磨损，延长结构使用寿命。安装边界方面，该脚轮安装完成后，从安装贴合面到地面的总高度为96mm，相比常规同轮径脚轮，可将铝型材框架的底盘高度抬升26mm，有效提升设备通过性，能够轻松越过地面常见的线缆槽、小尺寸台阶接缝等障碍，不会出现底盘剐蹭地面的问题。紧固件选型上，配套采用M6内六角螺钉作为安装紧固件，螺钉长度选12mm规格，可保证旋入铝型材攻丝孔的深度足够，不会出现滑牙脱出的问题；轮体销轴采用M8规格，配合轴套减少转动摩擦，长期使用也不会出现轮体晃动的问题。实际安装时只需要提前在3030铝型材的端面上用M8丝锥完成攻丝，对准安装孔位锁紧螺钉即可完成装配，不需要复杂的调平工序，单轮安装耗时不超过两分钟，非常适合快速搭建的原型设备使用。从承重表现来看，单轮可满足15kg以内的静态承重需求，四个脚轮组合使用时，可支撑总重50kg以内的轻型设备平稳移动，完全覆盖小型移动机器人、轻型工作台的承重需求。轮体的滚动阻力经过优化，在水平硬质地面上，只需要很小的推力即可带动设备移动，不会出现推行费力的问题；回转结构的阻尼适中，设备直线推行时不会出现轮体左右摆振的问题，转向时也不会出现卡滞、回位不顺的情况。针对3D打印自制的场景，支架和顶部安装板的壁厚设置为4mm，采用常规PLA或者PETG材料即可打印出足够强度的零件，不需要使用高强度工程塑料，降低了自制门槛，打印完成后只需要搭配现成的标准脚轮、销轴和紧固件即可组装完成，非常适合个人开发者、实训教学场景下快速制作移动底盘使用。
