HC-SR04超声波测距传感器亚克力固定支座

在小型移动机器人、桌面级避障实验平台以及开源硬件测控项目里，HC-SR04这类双探头超声波测距模块的安装姿态往往直接决定测距数据的稳定性。探头若随车体振动产生俯仰或偏摆，声波发射方向会偏离目标平面，回波接收窗口也会随之偏移，最终表现为距离值跳变、盲区增大甚至无回波。该亚克力固定支座正是围绕这一实际问题展开，把模块的两个圆柱形换能器准确定位在同一竖直立面内，同时通过底部水平安装板把整个组件约束到设备壳体或车架上，避免探头轴线在运行中发生晃动。

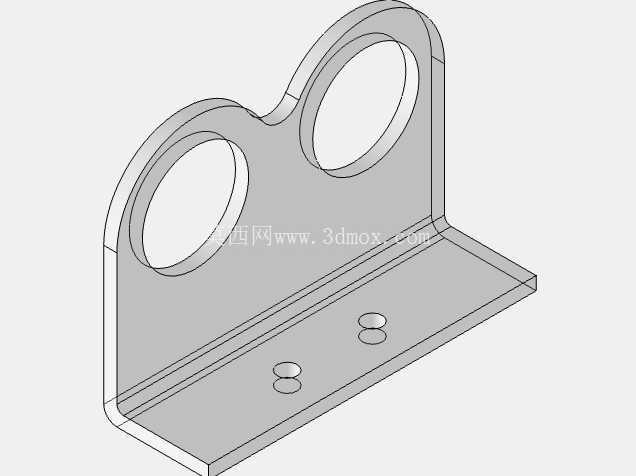

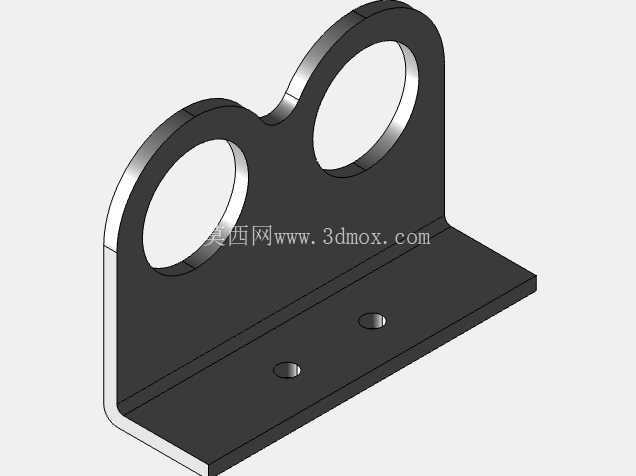

从结构布局看，支座采用L形折弯板思路：竖直立板承担模块定位，水平底板承担与主机结构的连接。立板上开设两个大直径圆孔，孔位与HC-SR04两个超声换能器的中心距对应，模块装入后，探头前端可从孔中露出，声波发射与接收路径不被板材遮挡。两孔之间的上部轮廓采用内凹过渡，而非简单矩形切边，这样既避开模块电路板上方的元件高度，又减少立板顶部材料宽度，使亚克力切割后的零件更轻。立板与底板之间保留直角折弯形态，若采用亚克力板材加工，可通过折弯工艺形成一体件；若以平板切割方式实现，也可拆成立板与底板两件后粘接或锁附，三维模型中对转折处的厚度和过渡圆角均作了表达，便于按实际工艺调整。

安装边界方面，底板向立板前侧延伸，形成稳定支撑面，板上设置两个小圆孔，用于穿入螺钉或配合铜柱、螺母固定。孔位布置在底板中部区域，距离折弯边有足够余量，锁紧时不会与立板发生干涉，也能让螺钉头或螺母沉在板面上。底板的外轮廓尺寸需要结合模块宽度和探头直径确定：宽度方向覆盖HC-SR04模块主体，使两侧受力对称；前后方向则要保证螺钉中心到折弯线的距离满足扳手或螺丝刀操作空间。竖直方向上，立板高度以完全包围探头安装区域为限，顶部不需要过高，以免遮挡模块接线或增加不必要的迎风面积。

设计过程中需要重点控制几个配合关系。首先是两圆孔的同轴高度，孔中心必须处于同一水平线，否则两个换能器会出现一高一低的情况，发射角与接收角不对称，近距离测距时容易产生系统误差。其次是孔径与探头外径的配合，亚克力件通常采用激光切割，孔壁会存在少量锥度和热影响区，建模时可按探头名义外径预留轻微间隙，使模块能够平稳压入，同时不会因间隙过大而松动。若项目需要频繁拆卸，可在孔周增加小缺口或改用螺钉压板固定；若追求一次性装配，则可让模块外壳与孔壁形成轻度过盈，依靠亚克力自身弹性夹持。

底板上的两个固定孔虽然尺寸不大，但位置逻辑不能忽视。对于小车底盘类应用，支架通常安装在车头前沿，底板固定孔应与底盘已有孔系或铜柱安装位对齐；若底盘为亚克力或3D打印板材，可在设计阶段同步确定孔距，避免后期二次钻孔。模型中将两孔沿底板长度方向排列，能够限制支架绕竖直轴的转动，相比单孔固定更可靠。孔边到底板边缘的距离也要满足材料强度要求，亚克力属于脆性材料，孔边距过小会在螺钉锁紧时产生裂纹，尤其在振动环境下，裂纹会从孔边向外扩展。

从使用场景看，这类支架不仅适用于两轮差速小车、四轮遥控平台，也可用于固定工位的测距报警装置、料仓液位检测节点、简易防撞提示终端。不同场景对支架朝向的要求略有差异：移动机器人通常要求探头水平朝前，竖直板与行驶方向垂直；固定检测站则可能需要探头朝下或斜向安装，此时L形支架可通过底板固定面调整姿态，必要时在底板与安装面之间增加楔形垫片来改变俯仰角。模型本身没有复杂曲面，结构规则，适合激光切割、亚克力折弯或小型数控铣削加工，也便于初学者根据材料厚度修改折弯半径和孔位。

在三维建模时，立板、底板、圆孔和安装孔之间的特征关系应保持参数化。两探头孔中心距可与HC-SR04模块实测尺寸关联，底板孔距则与底盘安装接口关联，这样更换不同版本模块或适配不同车架时，只需调整少量参数即可再生。转折处建议保留等壁厚表达，亚克力板厚不一致会影响折弯可行性；若采用粘接方案，则应在立板与底板之间增加定位止口，保证装配后垂直度。探头孔周围不宜布置尖锐内角，内凹轮廓处设置小圆角，可以降低激光切割后应力集中，也让零件外观更完整。

整体而言，该支座的价值不在于复杂机构，而在于把测距模块的空间姿态、安装刚性和加工可行性统一在一个简单钣金式结构中。立板保证双探头同轴同向，底板提供明确锁附界面，两个小孔承担防转和防松，板件轮廓则围绕模块外形做避让与减重。对于结构设计人员来说，这类小件仍需按真实装配链路校核孔位、间隙、板厚和螺钉操作空间；对于硬件选型人员来说，它提供了一种可直接嵌入小型测控设备的传感器安装方案，能够减少模块晃动带来的测距误差，并让整车或终端的前部探测单元布置更加规整。
