Arduino遥控F1造型创意小车结构设计

这款创意遥控小车的设计，最初是面向青少年科创教育、机器人竞赛入门实训场景开发的，区别于市面上常规的矩形底盘遥控车，它在通用Arduino开源硬件平台的基础上，复刻了一级方程式赛车的外形特征，同时保留了完整的行驶、转向功能，既可以作为高校工程训练中心的开源硬件教学载体，也能作为青少年机器人赛事的参赛基础改装平台，还能供三维建模初学者练习装配体设计、运动仿真的实操案例使用。

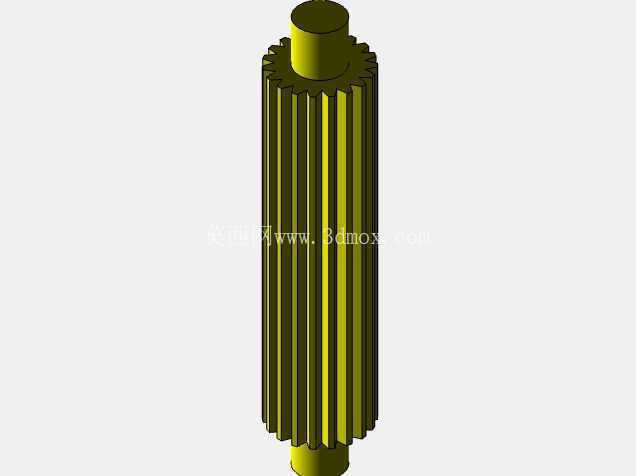

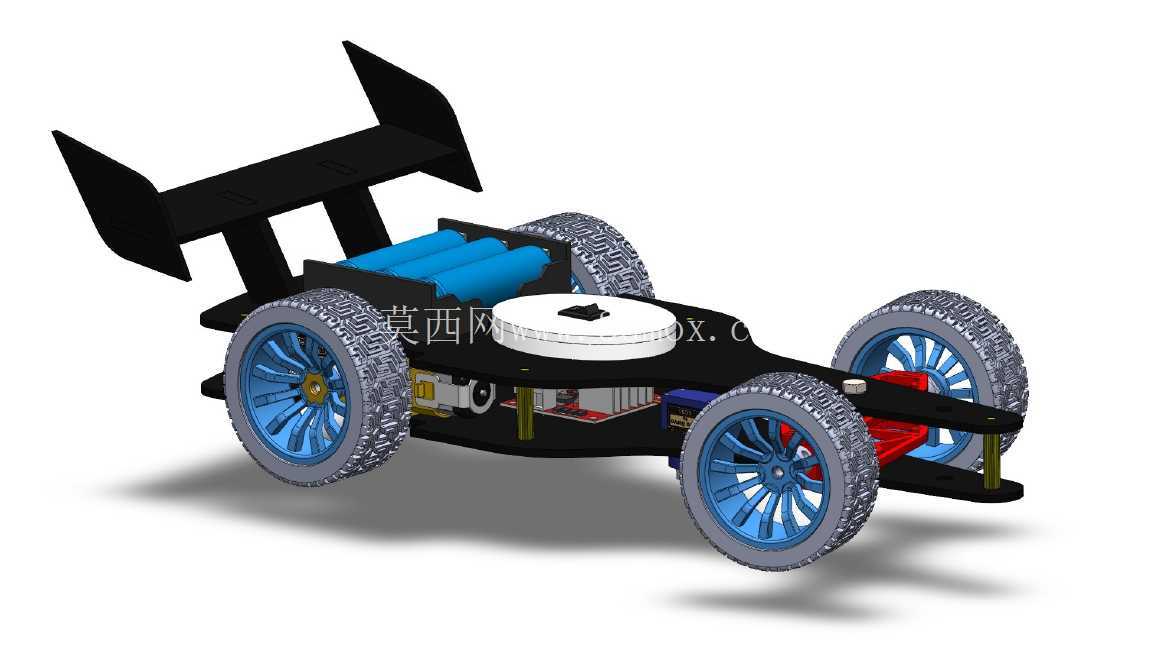

从实际功能层面看，整车完整保留了遥控车的核心行驶逻辑：后置动力舱预留了标准圆柱电池的安装位，可直接适配常规18650锂电池组的排布空间，电池仓下方预留了直流驱动电机、减速齿轮组的安装间隙，动力输出直接传递至后轮轴，保证后轮驱动的动力传递效率；前部转向系统采用独立的舵机安装位，通过连杆结构连接两个前轮，可实现左右各30度的转向角度，满足小半径转向的行驶需求，转向舵机的安装位做了沉台设计，可直接适配标准9g舵机的安装孔位，不需要额外做转接件加工。底盘中部预留了Arduino控制板、蓝牙遥控接收模块的安装平面，孔位按照通用Uno板的固定孔间距设计，可直接用M2螺丝完成控制板的固定，不需要额外打孔调整，控制板上方预留了传感器拓展位，可根据使用需求加装红外避障、灰度巡线等拓展模块，满足不同实训场景的改装需求。

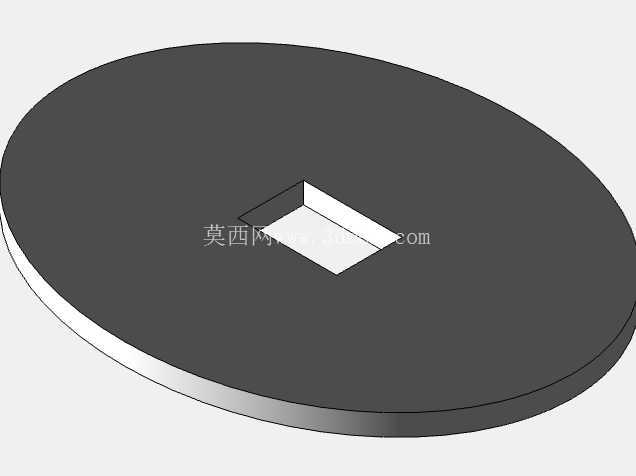

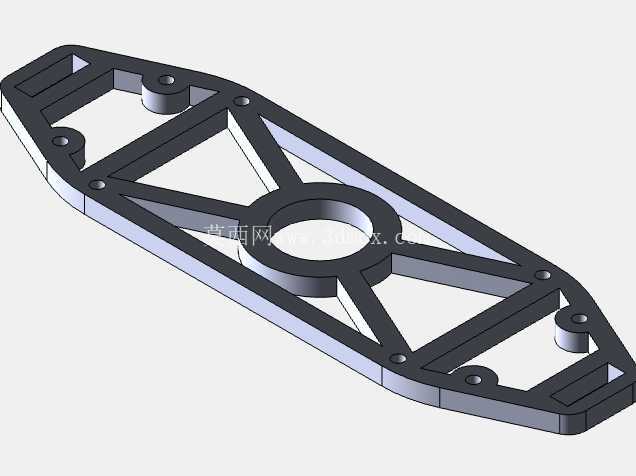

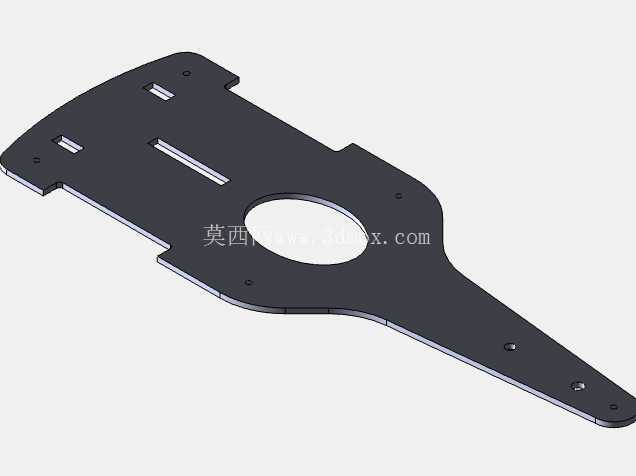

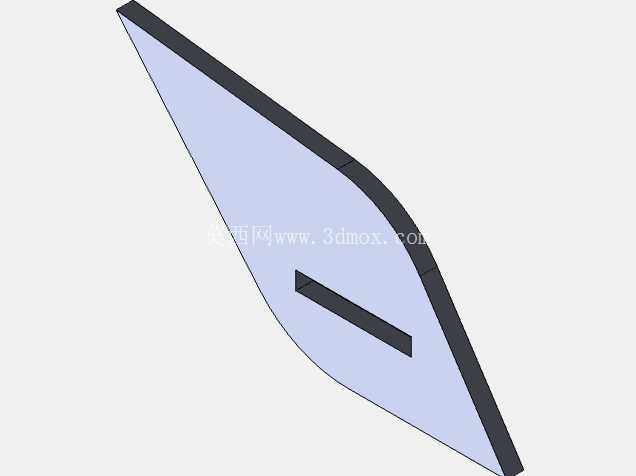

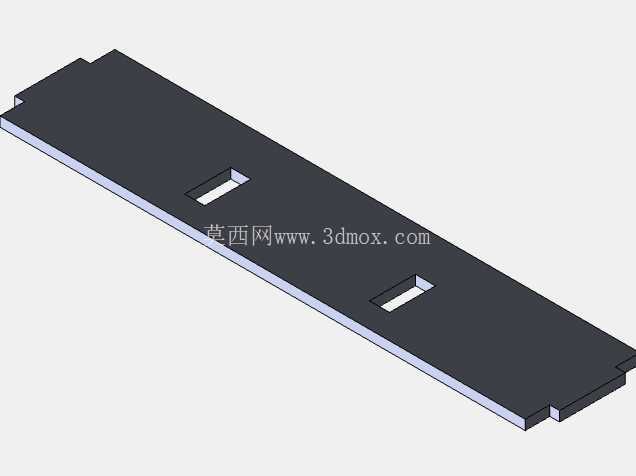

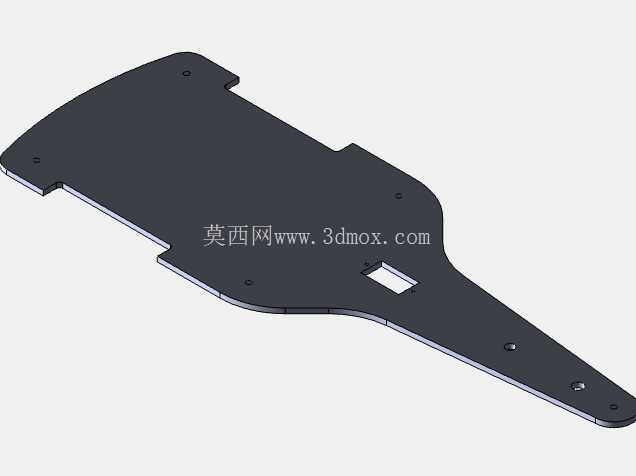

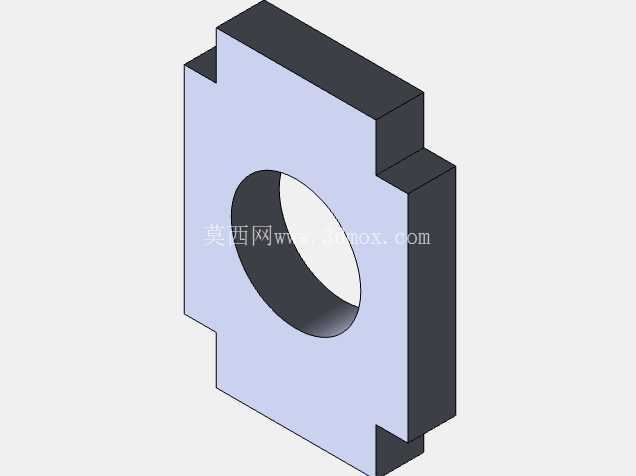

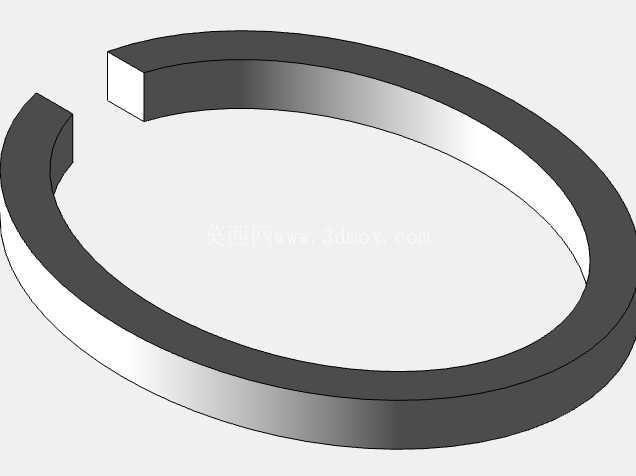

设计过程中没有采用复杂的曲面建模来还原真车的流线外壳，而是基于板材切割的加工便利性做了结构优化：底盘主体采用平板式结构，所有安装孔位都做了通孔设计，可直接通过激光切割亚克力板或者碳纤维板完成底盘加工，不需要开模制作曲面外壳，大幅降低了原型制作的成本；车尾的定风翼采用垂直支撑板加水平翼面的拼接结构，翼面和支撑板之间通过卡槽定位加螺丝固定，不需要粘接即可完成装配，既还原了F1赛车的尾部造型特征，也不会额外增加过多的整车重量。车轮部分采用了大颗粒越野纹理的橡胶轮胎搭配多辐式轮毂，轮毂的安装孔位适配标准N20减速电机的输出轴直径，可直接压装完成固定，轮胎的纹理设计兼顾了室内光滑地面、室外粗糙路面的抓地力需求，不会因为地面材质变化出现打滑空转的问题。

从安装边界与尺寸控制来看，整车轴距控制在180mm，前后轮距控制在120mm，底盘离地间隙预留15mm，可轻松越过5mm以内的地面凸起，不会出现底盘剐蹭的问题；整车总高度（含尾部定风翼）控制在90mm，重心集中在底盘中部的电池与控制板区域，高速转向时不会出现侧翻风险。所有结构件的装配都采用标准M2、M3螺丝连接，没有设计特殊规格的紧固件，装配时不需要准备特殊工具，普通十字螺丝刀即可完成整车组装；所有传动部件都预留了0.2mm的装配间隙，不会因为3D打印或者激光切割的加工误差出现装配卡滞的问题，转向连杆的连接位做了腰型孔设计，可根据实际装配情况微调前轮前束，保证车辆直线行驶的稳定性。

在结构细节处理上，整车的走线都预留了专门的过线缺口，电池、电机、舵机的连接线可以顺着底盘边缘的过线槽连接到中部的控制板，不会出现线束外露干涉车轮转动的问题；车头位置预留了防撞缓冲的安装位，可加装泡棉防撞条，避免碰撞时损坏前部的转向结构；尾部定风翼的下方预留了拓展安装位，可加装测速码盘、状态指示灯等附加模块，满足不同场景的改装需求。整个设计没有冗余的装饰结构，所有外形结构都兼顾了实际功能与加工便利性，既满足了造型上的辨识度，也保证了整车的结构强度与装配可行性，不需要复杂的后期调试即可完成整车的组装与功能调试。
