校园实训自主行走轮式草坪修剪作业车

这套轮式草坪修剪作业装置，最初的落地场景锚定在校园公共绿地、实训园区草坪以及小型市政边角绿地的日常养护作业，区别于大型乘坐式剪草设备无法进入狭窄绿化带、树阵间隙的痛点，也替代了人工手持割灌机逐段修剪的高强度劳作，整体采用开放式方管焊接车架作为承载基体，没有加装全覆盖外罩，所有传动部件、行走轮系、修剪执行端都完全外露，一方面是教学实训场景下方便学习者直接观察动力传递路径、轮轴装配关系，日常维护时不需要拆解大量护板即可完成刀片更换、皮带张紧、轴承注脂作业，另一方面轻量化的框式结构也控制了整机自重，在松软草坪上行走时不会过度碾压草皮，留下较深的轮辙影响草坪观感。

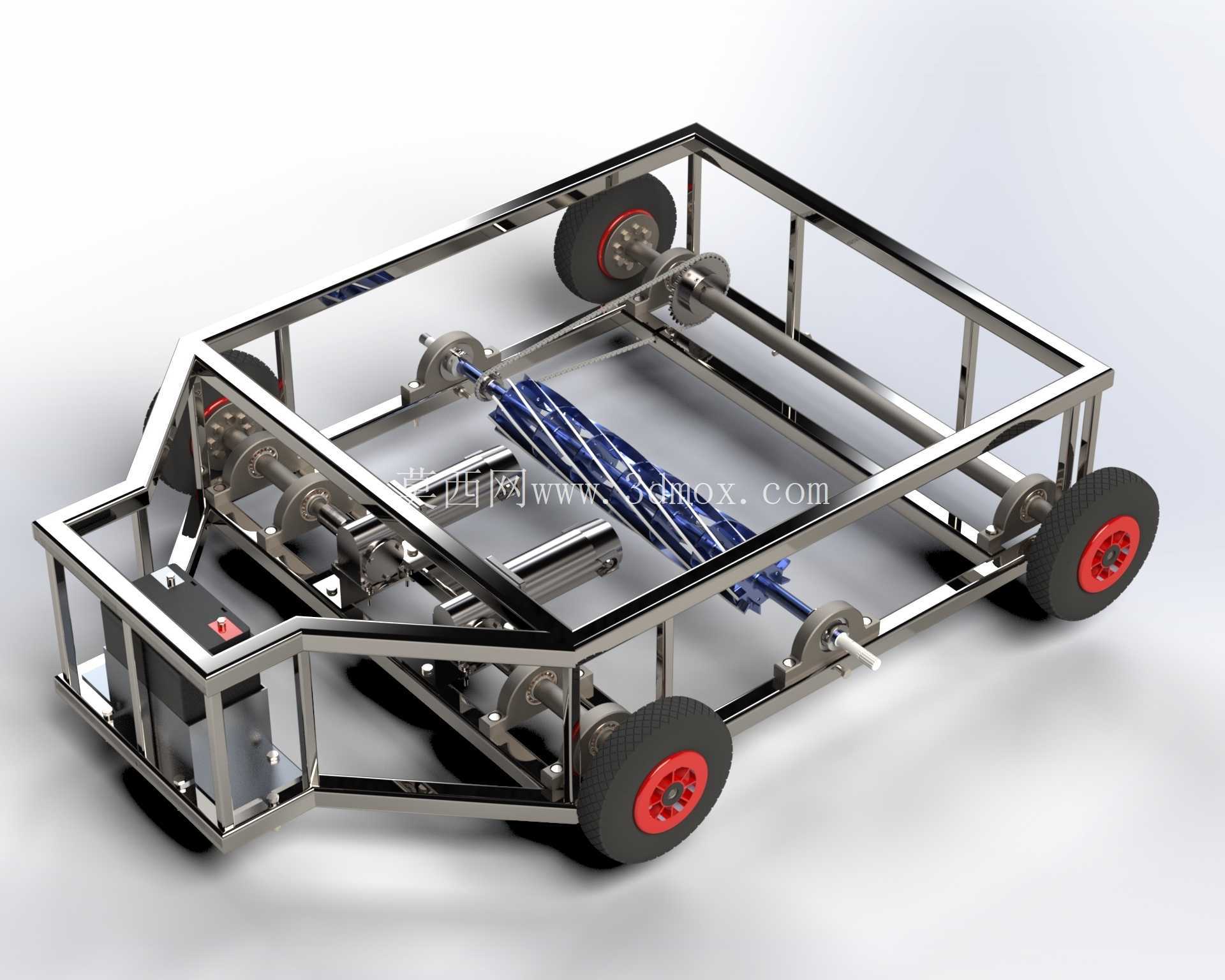

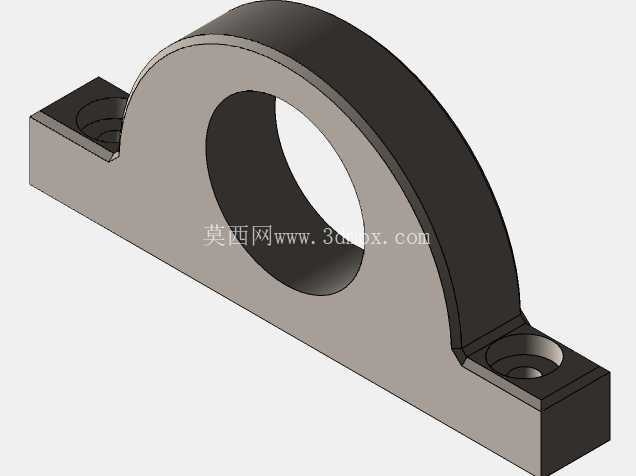

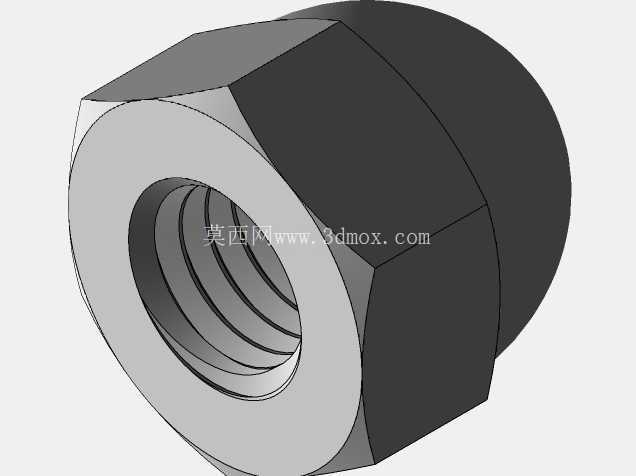

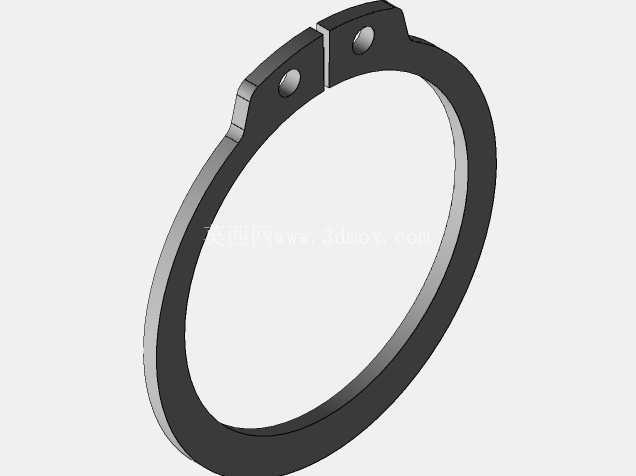

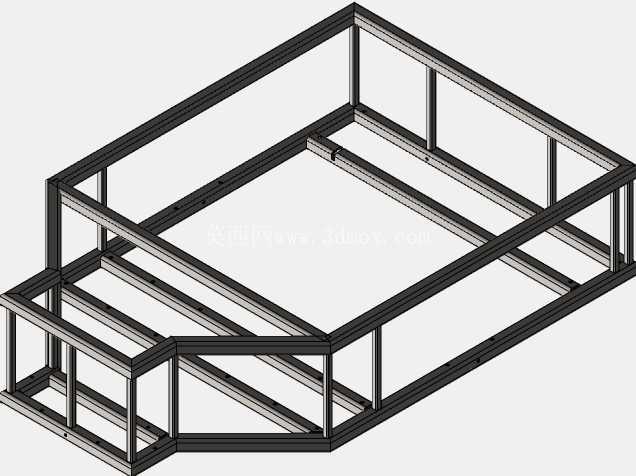

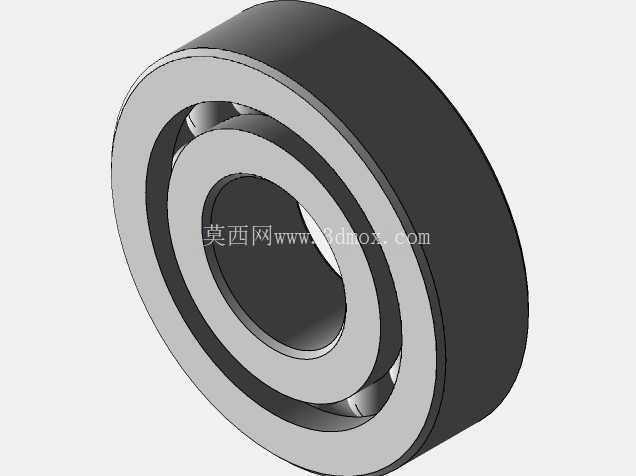

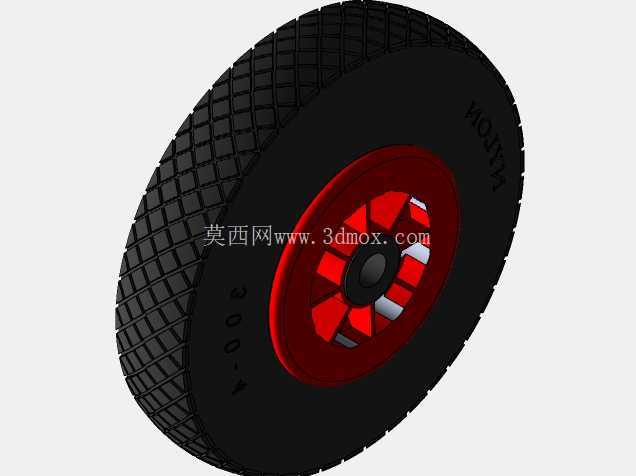

从设计思路层面拆解，整机优先保证行走稳定性与修剪作业的安全冗余，车架采用矩形钢管弯折拼焊成型，前端做收窄的楔形导向结构，在贴近路缘石、花坛边缘作业时，车架前端可以先探入绿化带边缘，避免轮体直接磕碰硬质铺装边界；底盘的离地间隙经过适配，预留出修剪滚刀的安装空间，同时保证在坡度不超过15度的缓坡草坪上行走时，车架底部不会剐蹭凸起的草丘或者地面碎石。行走轮系采用四轮布局，后轮选用大直径橡胶充气轮，轮芯搭配红色轮毂，提供作业行走时的主要承载与抓地力，前轮为小直径从动轮，负责转向支撑，轮轴全部通过带座轴承固定在车架纵梁上，轴端预留锁紧螺母与限位卡簧，装配时可以快速调整轮系的同轴度，避免行走时出现跑偏、轮胎偏磨的问题。

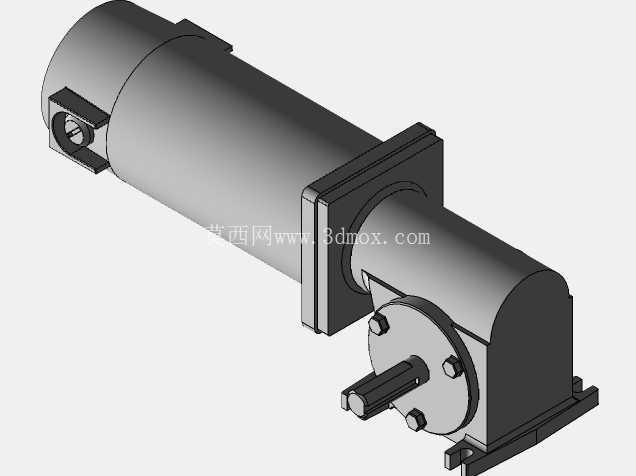

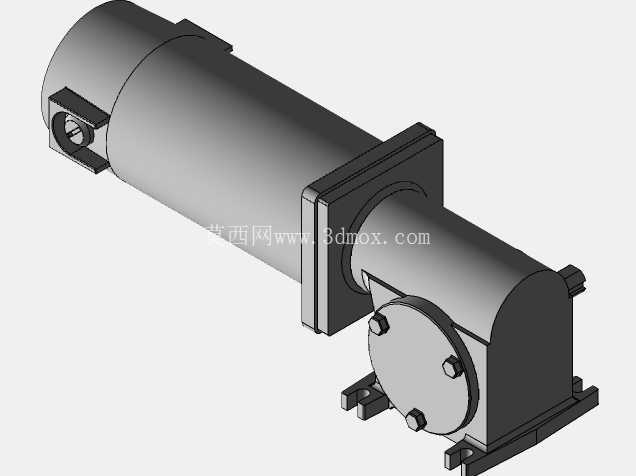

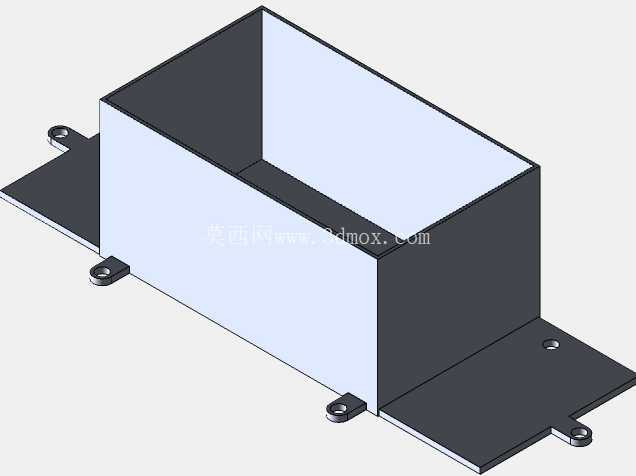

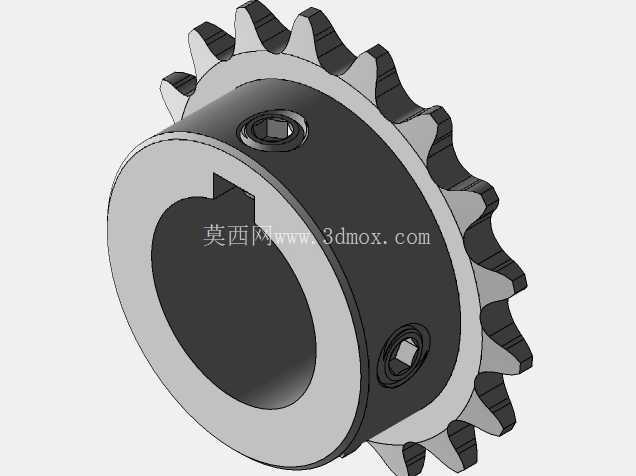

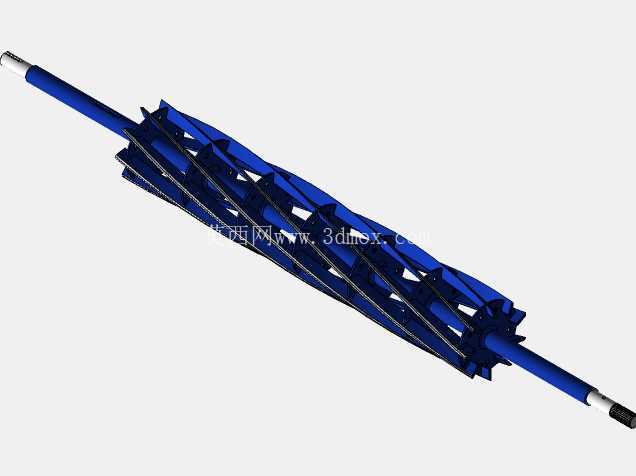

修剪执行单元选用卧式旋转滚刀结构，布置在车架中部的空腔位置，动力从车载储能电源输出到驱动电机，再通过同步带与传动轴将动力分流，一部分传递给行走轮系控制设备前进速度，一部分传递到滚刀主轴带动多组切割刀片高速旋转，刀片的作业高度可以通过车架上的可调安装座进行升降调整，适配留茬高度2厘米到8厘米之间的不同草坪养护要求，无论是运动场草坪需要低修剪，还是观叶草地被保留较高草层，都可以通过改变刀轴固定位快速适配。车架前部预留了电气元件安装舱，电池组、控制开关、调速模块都集中布置在这个区域，外围加装简易的金属防护栏，避免作业时飞溅的草屑、小石子直接撞击电气部件，接线全部沿方管内壁走线，外部用扎带固定，减少外露线路被草枝缠绕的风险。

从安装边界与外形尺寸来看，整机的宽度控制在普通园区步道的通行阈值以内，可以顺利通过1米宽的绿化带出入口，长度方向前后轮距经过加长设计，高速行走或者经过小坑洼时不会出现翘头、侧翻的情况；车架顶部的框架横梁预留了多个拓展安装孔位，后续可以根据作业需求加装草屑收集袋、行走扶手、遥控导航模块，不需要对原有车架主体进行二次切割焊接。在实际作业逻辑上，设备沿规划路径自主行走时，滚刀持续旋转将进入车架下方的草茎切断，切断后的草屑可以直接撒在草坪上作为腐殖质，也可以在尾部挂载收集袋统一收纳；开放式的结构设计也让故障排查变得非常直观，皮带脱落、刀片卡滞、轮轴缠绕杂草这类常见作业故障，操作人员站在车侧就可以直接定位问题点位，不需要抬升整机或者拆解复杂护壳。针对校园实训的使用需求，所有零部件的装配关系都完全符合机械设计的常规工艺，方管焊接处预留了机加工基准面，轴承安装位、电机固定座的孔位都符合通用安装标准，学习者在拆解测绘、重新装配的过程中，可以完整掌握小型行走作业设备从动力匹配、轮系布局到执行端选型的完整设计流程，理解作业设备在非硬化路面行走时的接地压力、重心分配、传动干涉规避等实际工程要点，避开纯理论设计中容易忽略的草屑缠绕、碎石飞溅、坡面重心偏移等现场问题。
