小型农用稻谷脱壳设备结构设计

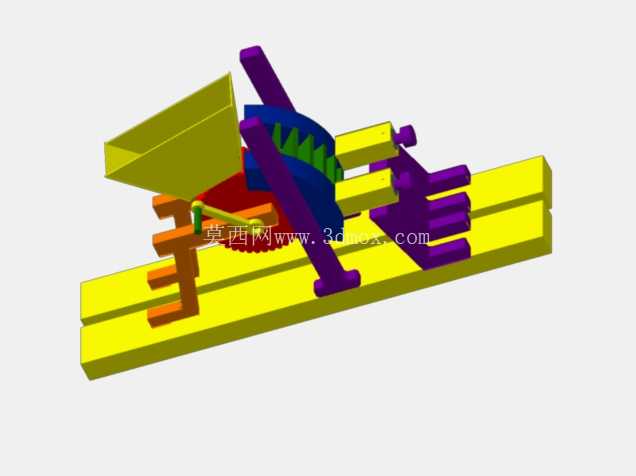

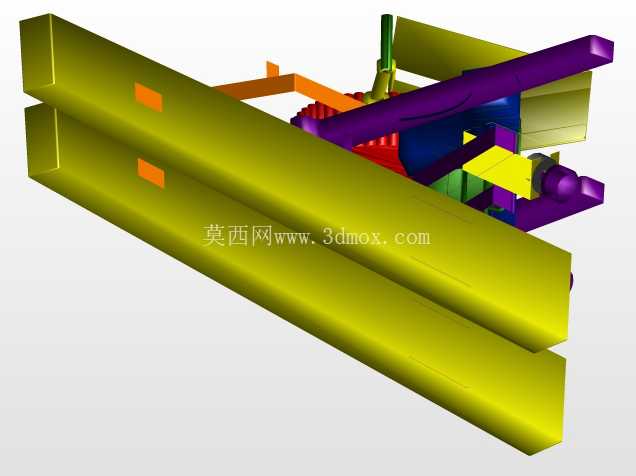

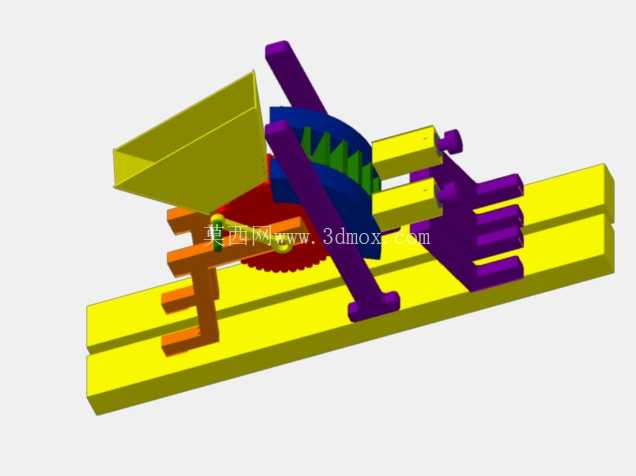

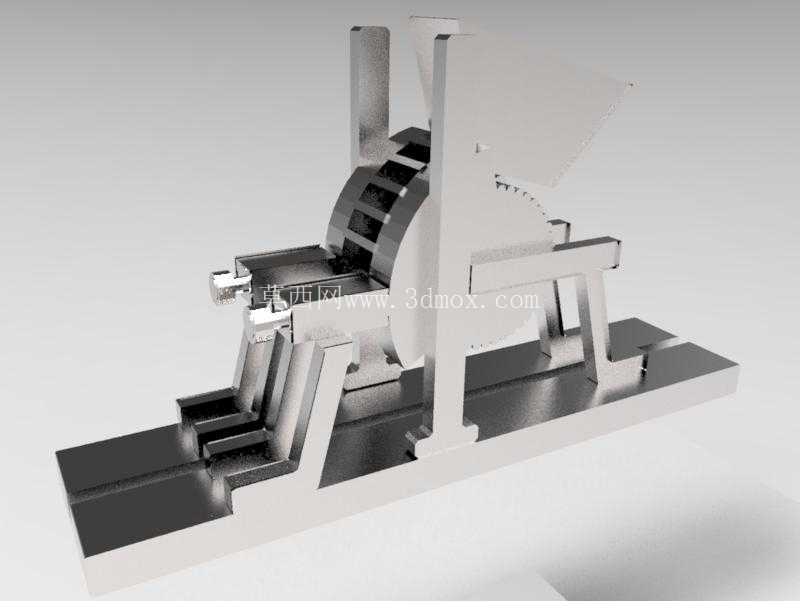

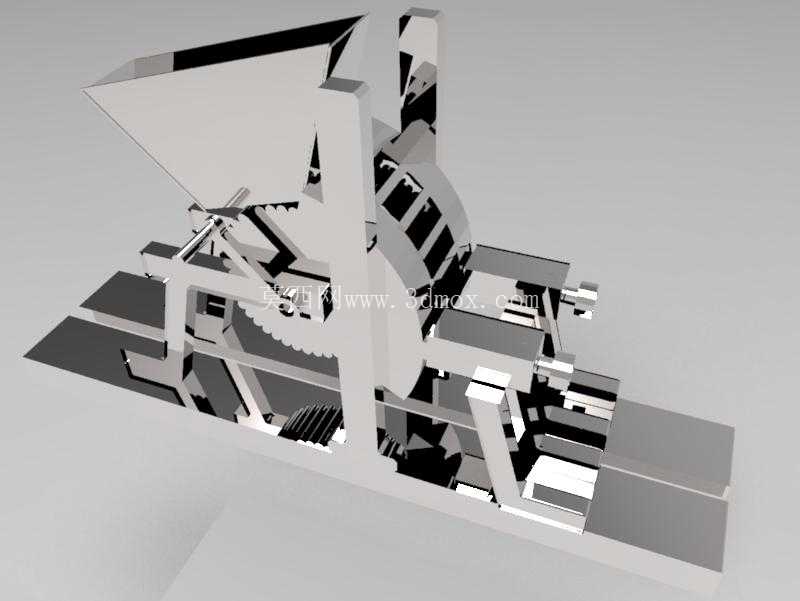

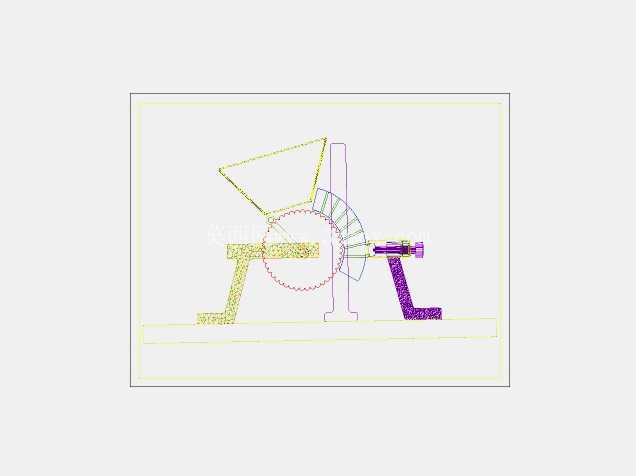

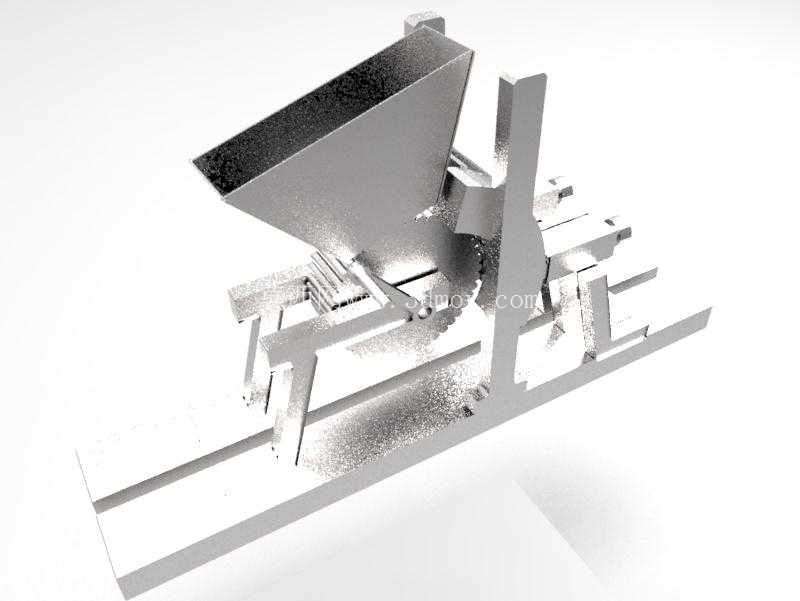

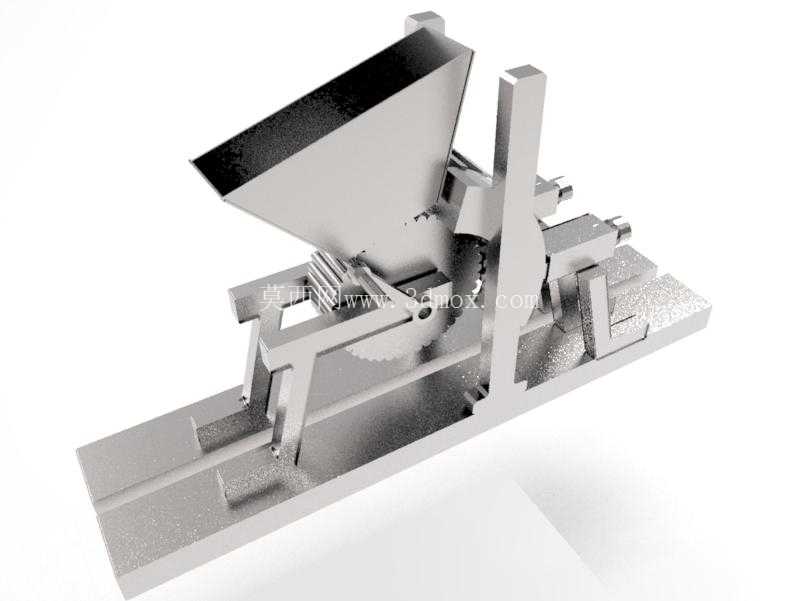

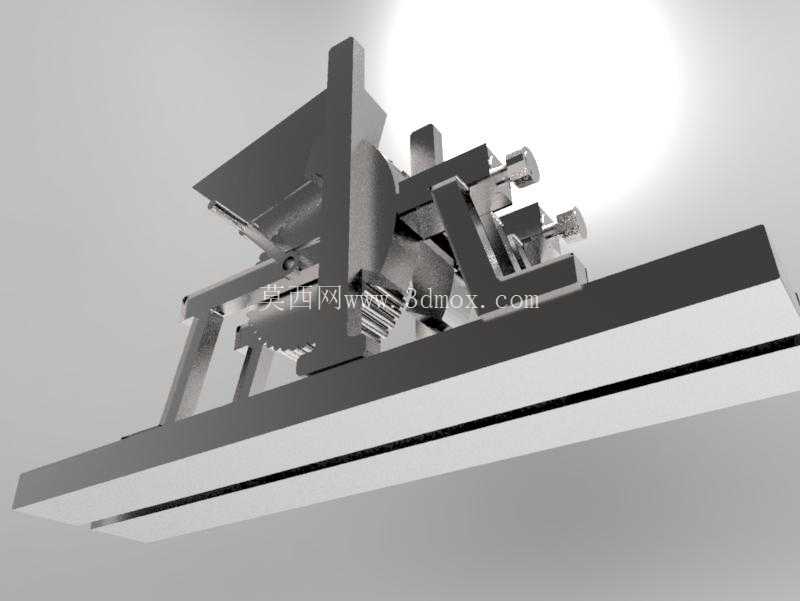

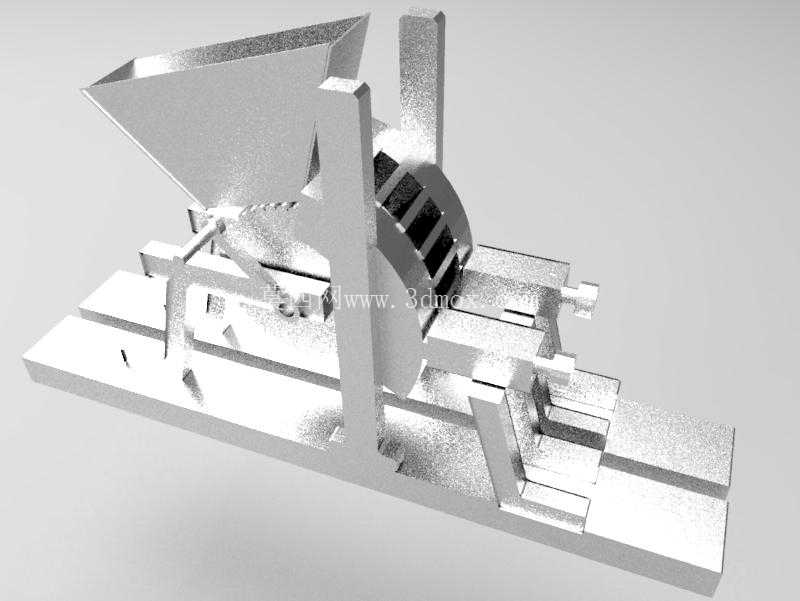

　　这套脱壳设备的三维结构，主要面向小型粮食加工点、农户自用加工场景设计，区别于大型粮库使用的规模化碾米产线，整体结构紧凑，不需要复杂的地基预埋，普通硬化平整地面即可放置安装，适配220V民用供电场景下的作业需求，能够完成带壳稻谷进料后到糙米输出的连续脱壳工序，省去人工剥壳的高强度重复劳动。从结构布局来看，设备采用分体式支撑立柱搭配整体式底座的设计，底座采用加厚板材一体折弯成型，底部预留四个安装固定孔位，可直接通过膨胀螺栓与地面固定，也可搭配橡胶减震垫放置，降低作业过程中的振动传递，整机横向安装边界控制在1.2米范围内，纵向深度不超过0.6米，进料口最高处距离地面高度约1.1米，不需要额外搭建操作平台，操作人员站立即可完成进料操作，适配农村家庭作坊、村镇小型加工点的狭小作业空间。进料段采用上宽下窄的漏斗式料斗设计，料斗内壁做倾斜导料角度处理，角度设置为35度，刚好大于稻谷的自然休止角，能够保证带壳稻谷依靠自重持续向脱壳腔体进料，不会出现物料架桥、卡滞断料的问题，料斗与下方脱壳腔体的连接处设置可调节的进料插板，可通过调整插板开合度控制单位时间内的进料量，匹配不同转速下的脱壳处理效率，避免进料过多导致腔体堵塞、脱壳不彻底，或是进料过少导致设备空转、能耗浪费的问题。

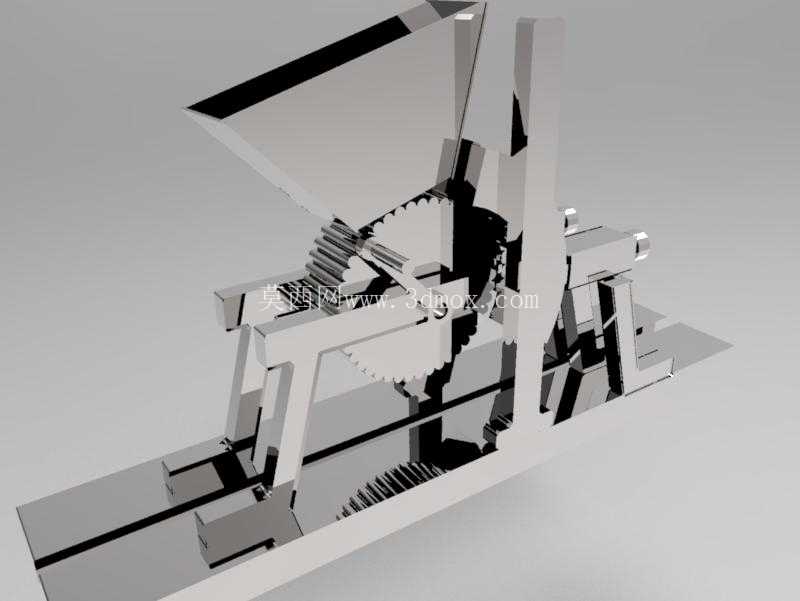

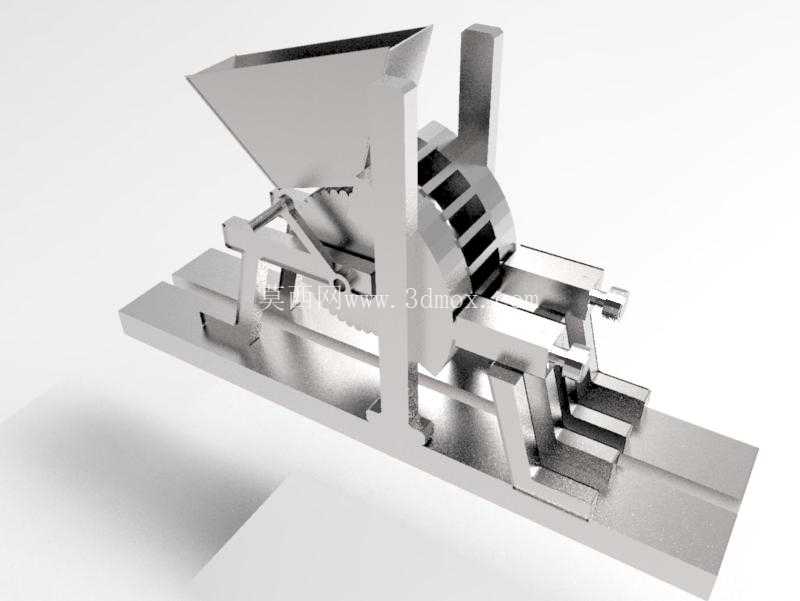

　　核心脱壳腔体采用辊式挤压搓撕结构设计，多组平行布置的脱壳辊通过轴承座固定在两侧支撑立柱上，辊体表面做防滑纹理处理，作业时相邻辊体保持设定的转速差，稻谷进入辊缝间隙后，受到辊面的挤压与同向差速搓撕作用，使稻壳与糙米表面的结合层被破坏，实现壳米分离，辊缝间隙可通过立柱上的调节螺栓进行微调，能够适配不同品种、不同含水率的稻谷加工需求，避免间隙过小导致糙米破碎率升高，或是间隙过大导致脱壳率不足的问题。

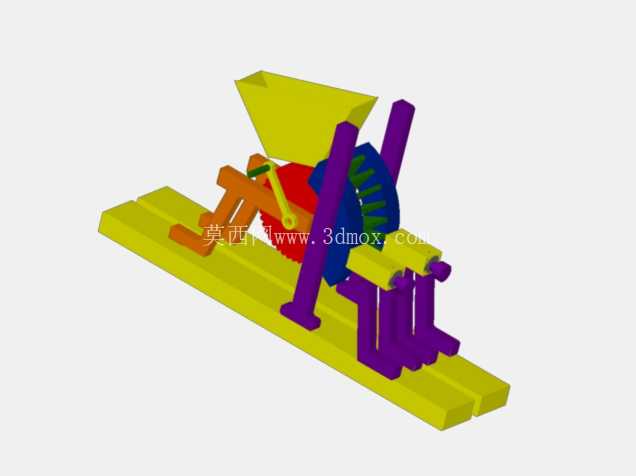

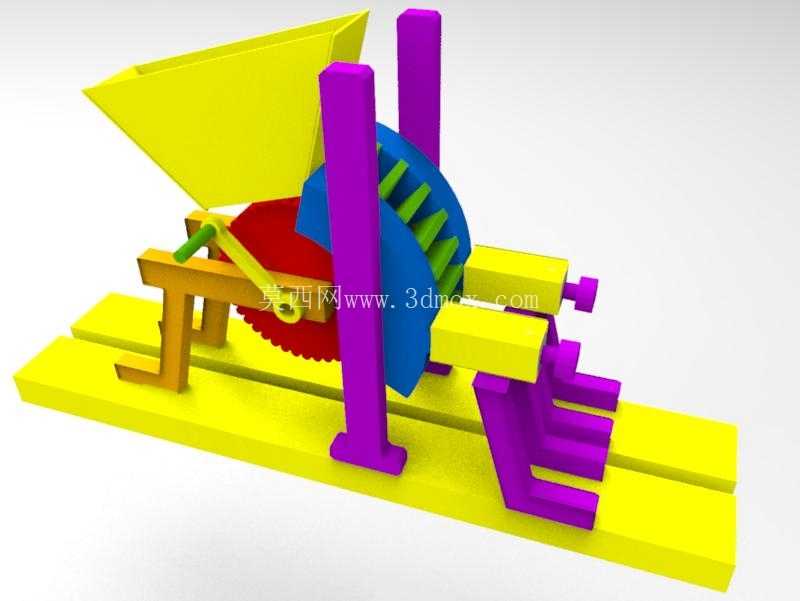

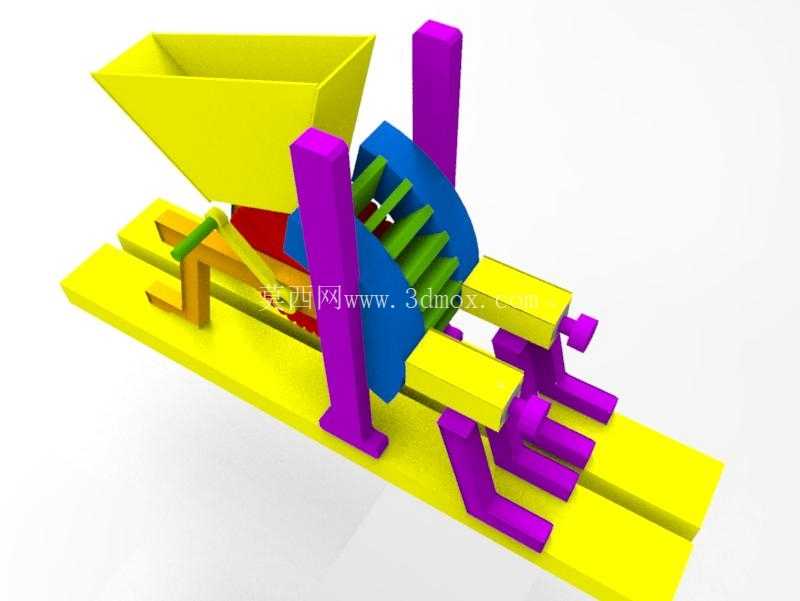

　　出料段设置两个独立的出料通道，分别对应脱壳后的糙米与分离出的稻壳，腔体内部配套简单的风选结构，利用作业时辊体转动带动的气流，将密度较轻的稻壳吹向稻壳出料通道，密度较大的糙米则从糙米出料通道自然滑落，不需要额外配置独立风选设备，进一步压缩整机的结构尺寸与制造成本。两侧的紫色支撑立柱采用等截面型材加工，既作为脱壳辊的安装承载基体，也对上方料斗、侧边传动结构起到防护作用，避免作业过程中人员意外接触转动部件引发安全风险，传动结构布置在设备单侧，通过带轮与驱动电机连接，传动带外侧设置可拆卸的防护盖板，日常维护时只需拆下盖板即可完成传动带张紧度调整、更换等操作，不需要对整机主体结构进行拆解。

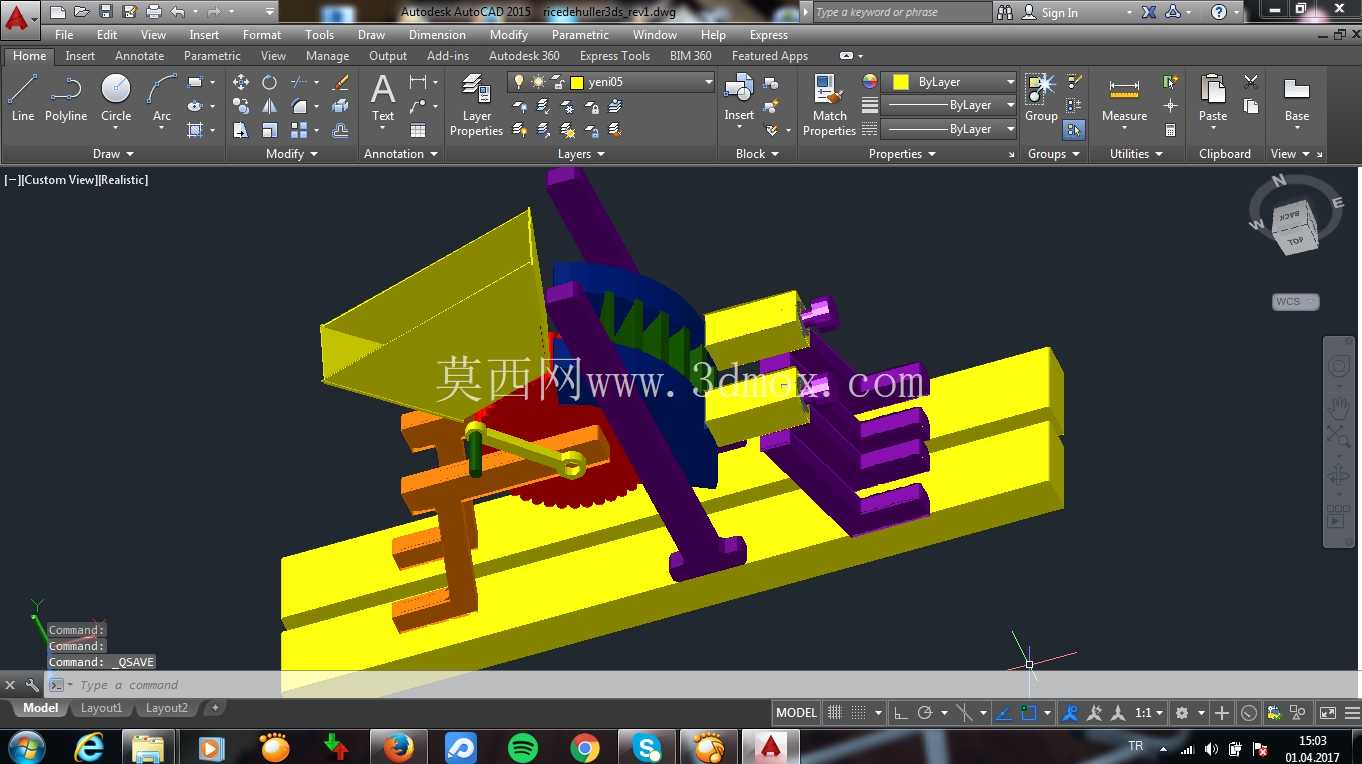

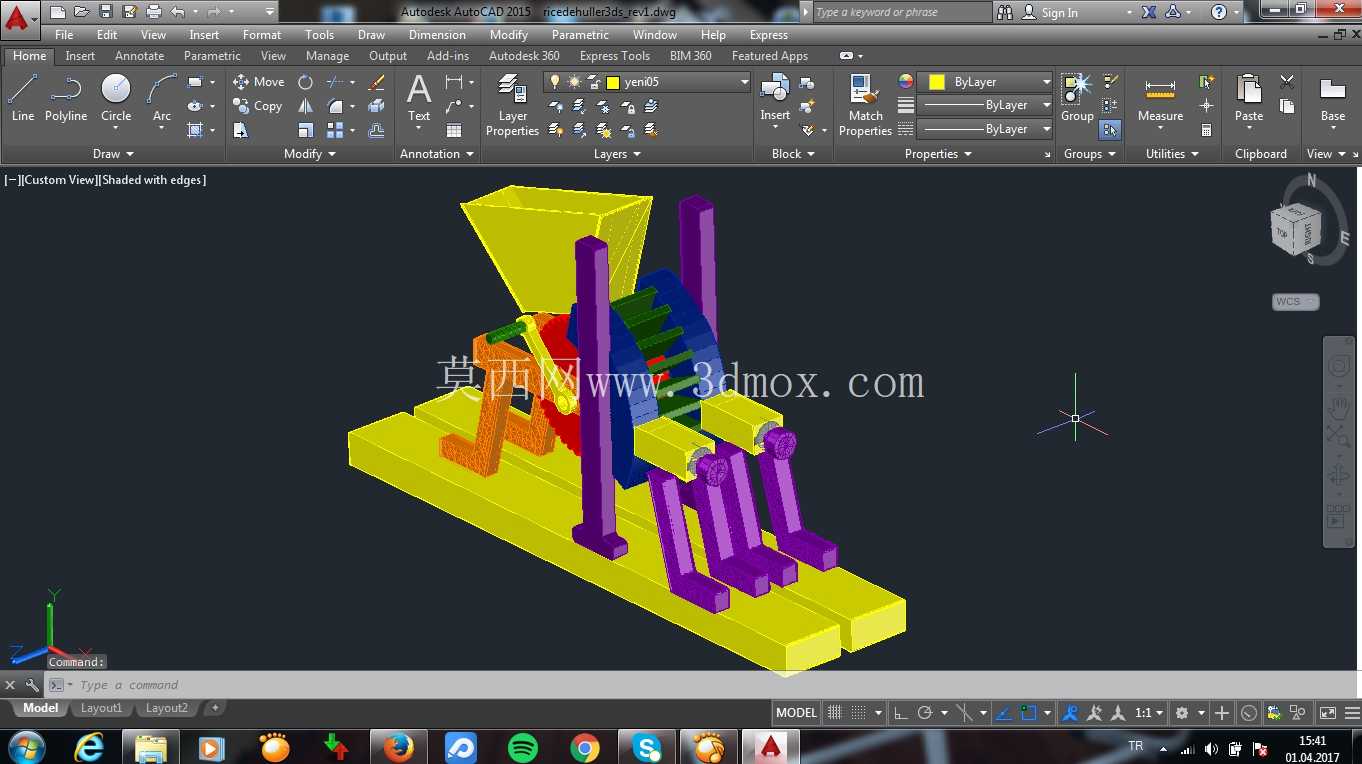

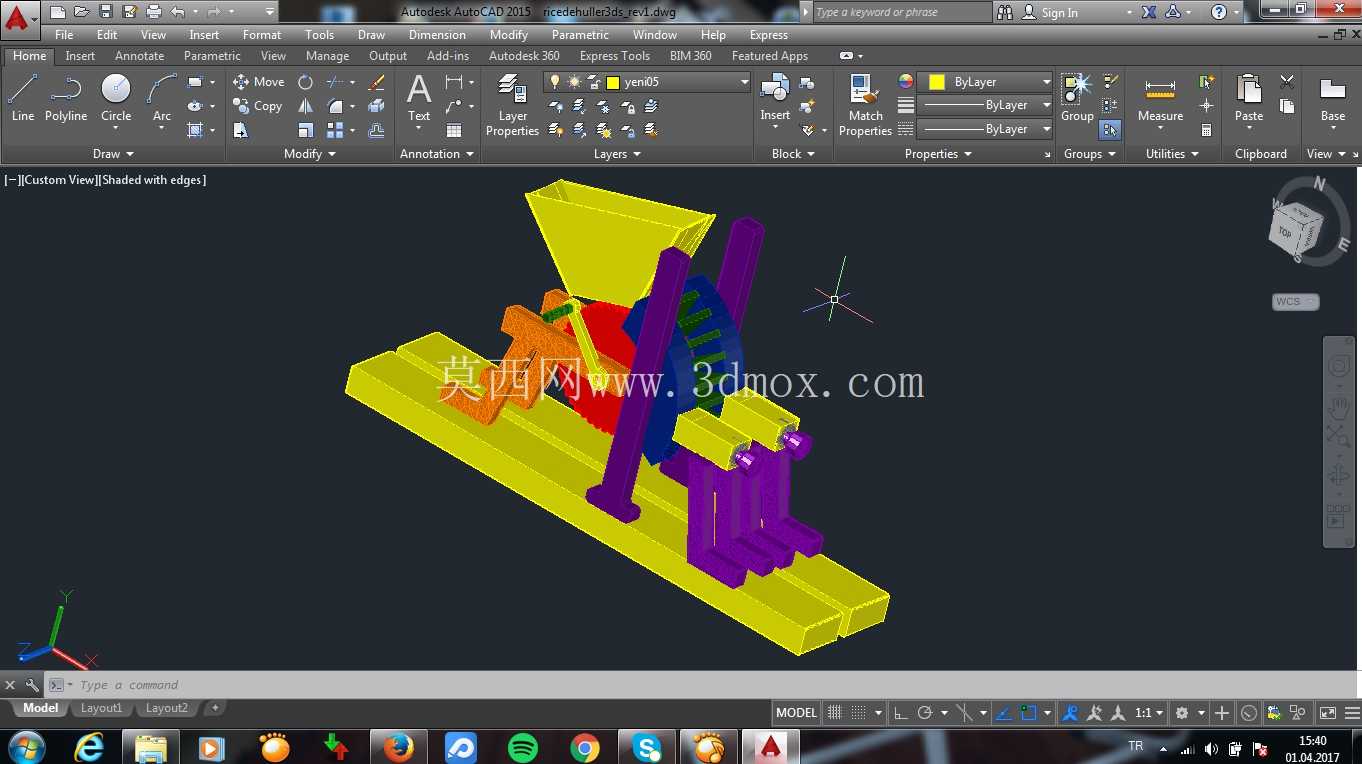

　　从建模细节来看，所有转动配合部位都预留了标准轴承的安装位，安装公差按照IT7级精度设置，既保证转动部件的运转灵活性，也避免间隙过大导致作业时辊体跳动、影响脱壳效果，所有连接部位都采用标准紧固件装配，没有焊接一体式的不可拆结构，后期易损件更换、故障检修都可以在作业现场直接完成，不需要返厂处理，非常适合基层加工场景的使用维护需求。设备整体没有冗余的装饰结构，所有外形结构都服务于功能需求，料斗、底座、立柱等部件的板材厚度都按照长期作业的载荷要求设置，能够承受连续8小时作业的载荷冲击，不会出现结构变形问题。
