双作用迷你圆形气动气缸结构设计

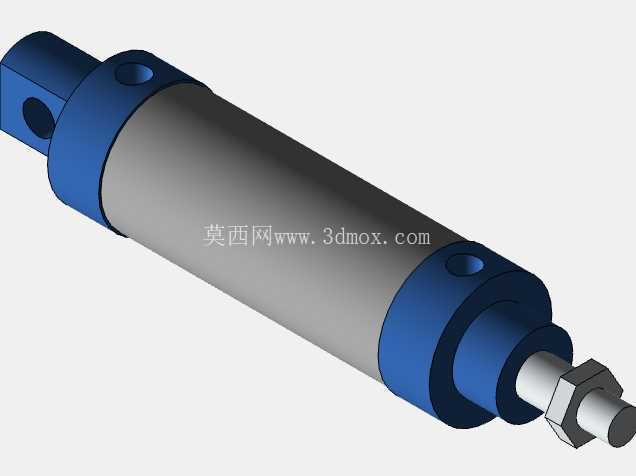

　　在轻工自动化装配线、小型机械手末端执行机构、电子元件分拣工位这类对安装空间有严格限制的场景里，迷你圆形气动气缸是应用频次极高的直线执行元件，这类元件不需要复杂的液压站配套，仅通过洁净压缩空气就能完成往复直线动作，维护成本远低于同行程的液压执行件，也不会出现油污泄漏污染生产物料的问题，尤其适配食品包装、3C电子组装这类对生产环境洁净度有要求的作业场景。这款双作用圆形气缸在设计时优先考虑了紧凑安装需求，缸体采用圆形截面结构，相比同推力的方形气缸，径向占用空间更小，能直接嵌入小型工装的安装孔位内，不需要额外设计复杂的安装固定支架。

　　从结构细节来看，气缸两端端盖采用高强度铝合金材质加工，表面做硬质阳极氧化处理，既保证了端盖的结构强度，能承受0.1-0.8MPa工作气压下的轴向冲击，也能降低整体自重，适配移动工况下的负载控制要求，比如安装在多轴机械手的运动轴上时，不会因为执行元件自重过大增加伺服轴的负载余量要求。缸筒部分采用高精度冷拔铝合金管加工，内壁粗糙度控制在Ra0.4以内，配合活塞上的耐磨导向环与丁腈橡胶密封件，能将活塞运动的内泄漏量控制在行业标准允许的极低范围内，同时减少活塞往复运动的摩擦阻力，避免低速运动时出现爬行卡顿的问题，哪怕是0.1MPa的低压供气，也能推动活塞平稳完成伸出动作。

　　气缸的活塞杆采用45号钢调质处理后表面镀硬铬，硬度达到HV600以上，表面粗糙度Ra0.2，既保证了活塞杆的抗弯强度，在承受一定径向偏载时不会出现弯曲变形，也能提升密封件的使用寿命，避免活塞杆表面划痕造成密封件过早磨损漏气。这款气缸的径向半径为18.5毫米，整体轴向总长度为120毫米，对应的安装边界需要预留至少130毫米的轴向安装空间，径向安装孔位的直径公差建议控制在H7级别，保证缸体安装后不会出现径向晃动。气缸的尾部采用单耳铰接式安装结构，能适配小角度的摆动安装需求，比如在压紧工装、小型摆臂机构上使用时，可以通过尾部铰接点抵消安装面的平行度误差，避免活塞杆承受额外的径向力。

　　前端活塞杆伸出端配备标准锁紧螺母，方便用户根据实际行程需求安装不同类型的执行接头，比如Y型接头、I型接头或者浮动接头，适配不同的工装连接需求。双作用的气路设计意味着活塞的伸出和缩回动作都通过压缩空气驱动，相比单作用弹簧复位的气缸，它的缩回动作出力更稳定，不会因为弹簧疲劳出现复位力不足的问题，也能支持更长的行程设计，在连续高频往复动作的工况下，使用寿命比同规格单作用气缸高出40%以上。在实际选型应用时，需要注意气缸的工作环境温度范围在-5到60摄氏度之间，不能在有强腐蚀气体的环境中使用，如果需要在粉尘较多的工况下使用，建议在前端活塞杆位置额外加装防尘护套，避免粉尘进入缸筒内部划伤密封件和缸筒内壁。气路连接时，两端的进排气口需要搭配调速接头使用，通过调节排气节流的开度来控制活塞的运动速度，避免活塞高速运动到行程端点时出现刚性撞击，损坏端盖或者连接的工装部件。从建模细节来看，这款模型完整还原了气缸的所有装配细节，包括端盖上的安装固定孔、活塞密封槽、活塞杆锁紧螺母的螺纹结构、尾部铰接孔的尺寸公差，能直接用于小型自动化设备的虚拟装配仿真，验证安装空间是否存在干涉，也能作为气动系统布局设计时的元件选型参考，帮助结构工程师在设计阶段就准确掌握元件的外形尺寸和安装接口，减少后期实物装配时的改模次数。
