沉头十字槽自攻螺丝三维结构设计

日常做结构设计时，沉头自攻螺丝是出镜率极高的紧固件，小到消费电子外壳装配、通讯设备内部板件固定，大到户外钣金机柜拼接、小型五金制品组装，都能见到这类零件的身影。不同于需要预先攻丝的机牙螺丝，自攻螺丝的螺纹自带切削刃，安装时可以直接在预制的光孔内挤压出匹配的内螺纹，省去了单独攻丝的工序，在薄板连接、塑料件装配场景下能大幅提升装配效率，尤其适合批量组装的生产线作业。

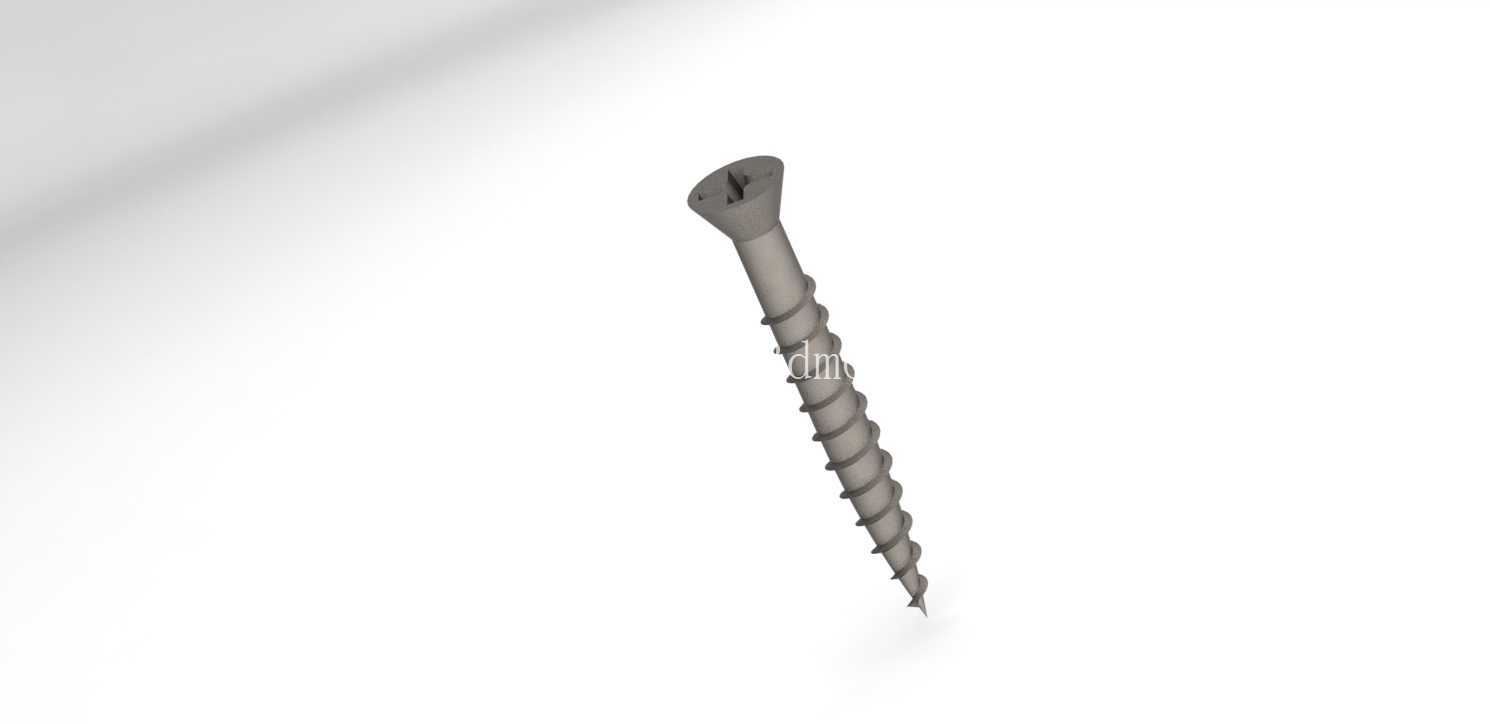

这次建模的沉头十字槽自攻螺丝，头部采用90度沉头设计，安装后头部可以完全埋入工件的沉孔内，不会突出装配表面，既避免了突出的螺头剐蹭周边零件或者操作人员，也能让装配面保持平整，对外观要求较高的外壳类装配场景十分友好。头部的驱动槽选用十字槽结构，相比一字槽，十字槽对螺丝刀的对中性更好，施加扭矩时不容易滑出槽口，能承受更大的锁紧力矩，同时市面上十字螺丝刀的普及度极高，不管是生产线的电动起子还是日常维修的手动工具，都能轻松适配，不需要配备特殊的批头。

螺杆部分的螺纹采用大螺距三角牙设计，牙型锋利且带有一定的锥度，从头部往尖端方向螺纹大径逐渐收窄，最前端的导向尖锥可以快速对准预制孔，减少安装初期的对位偏差。螺纹的牙距经过优化，在塑料件或者薄钣金上安装时，既能保证足够的咬合深度，又不会因为螺距过大导致工件开裂，牙侧的粗糙度控制在合理范围，拧入时阻力均匀，不会出现突然卡滞或者滑牙的情况。螺杆的光杆部分长度和螺纹长度做了匹配设计，当螺丝完全拧入沉孔后，光杆部分不会在螺纹孔内形成卡滞，保证头部能完全贴合沉孔的锥面，实现稳定的压紧力。

建模过程中首先确定了螺丝的公称直径，对应不同的装配场景可以调整整体尺寸比例，沉头的头部直径比公称直径大1.8到2倍，保证头部有足够的承压面积，不会在锁紧时压坏工件表面的沉孔接触面。沉头的锥角严格控制在90度±1度，和标准沉孔钻的角度完全匹配，避免出现头部贴合不严、装配后有缝隙的问题。十字槽的尺寸按照通用批头的配合公差设计，槽深既保证足够的咬合深度防止拧花槽口，又不会因为过深导致头部强度不足，在施加额定锁紧力矩时不会出现头部断裂的情况。螺纹部分的建模采用螺旋扫描加切削的方式，牙顶和牙底都做了微小的圆角过渡，减少应力集中，避免螺丝在受拉力或者振动载荷时从牙底位置断裂。

实际选型应用时，需要根据被连接件的材质确定螺丝的长度和公称直径：如果是连接总厚度3mm以内的冷轧钢板，预制孔直径要比螺丝公称直径小0.3到0.5mm，保证螺纹咬合时能形成足够的螺纹牙数，锁紧后抗拔力满足要求；如果是ABS、PC这类塑料件装配，预制孔直径可以适当放大0.1到0.2mm，避免拧入时塑料件因为应力集中出现开裂，同时可以在螺丝表面增加防滑齿的细节设计，提升长期振动环境下的防松效果。安装边界上，沉孔的深度要和螺丝头部高度匹配，保证螺丝锁紧后头部表面和工件表面齐平，沉孔的孔径要比头部直径大0.2mm左右，预留一定的安装公差，避免因为孔位加工偏差导致螺丝无法完全沉入。

这类螺丝在通讯设备装配中尤其常用，比如通讯终端的塑料外壳固定、内部PCB板的绝缘柱连接，都需要这类头部平整、安装便捷的紧固件，既不会在外壳内部突出刮伤内部线缆，也能保证外壳外表面的平整美观。在做三维装配设计时，需要提前在配合件上预留好对应的沉孔和过孔，同时考虑螺丝的安装空间，保证螺丝刀或者电动起子有足够的操作空间，不会被周边的结构件干涉，尤其是在紧凑的通讯设备内部结构中，要核算螺丝头部周边的安全距离，避免安装时批头碰到周边的电子元器件。建模时还原的细节还包括螺纹末端的导向锥，长度大概是2到3个螺距，既可以快速导向，也能在拧入时逐步切削形成内螺纹，减少安装的初始阻力，整个螺丝的外形没有尖锐的毛刺棱角，符合五金紧固件的通用设计规范，不管是做装配干涉检查、工程图导出，还是做装配工艺的模拟，都能直接复用在对应的设备模型中。
