REV竞赛用线性升降梯结构组件

这套线性升降组件主要面向青少年机器人竞赛场景设计，核心适配FRC赛事中需要完成垂直方向物料抬升、机构举升的任务需求，在竞赛机器人的多级升降结构里，这类线性梯是实现高度拓展的核心执行部件，区别于常规工业升降机的重载设计，竞赛场景下的升降结构更侧重轻量化、快装性以及行程拓展的灵活性，能够在有限的机器人安装空间内，实现数倍于自身收缩高度的伸出行程，满足赛事中不同高度的任务触发、物料投放需求。

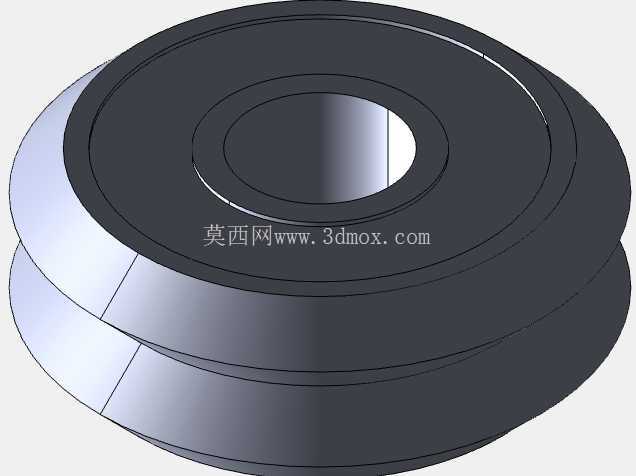

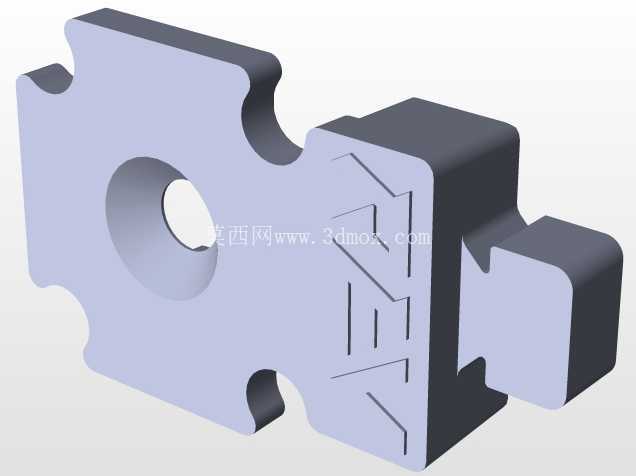

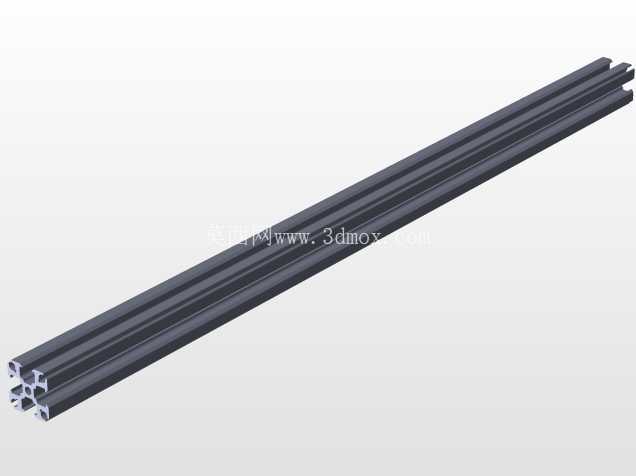

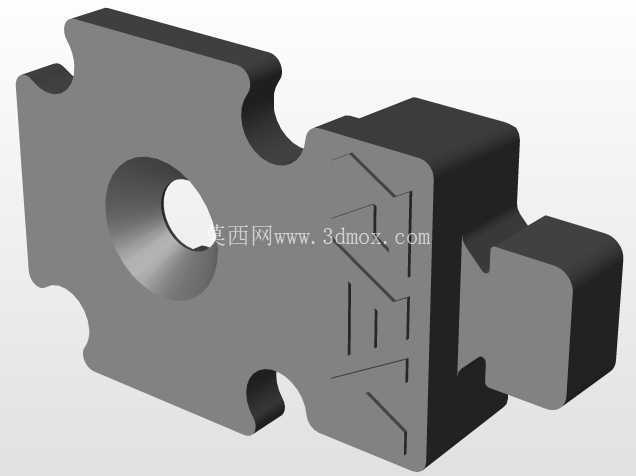

从结构设计逻辑来看，这套组件采用铝型材搭建主体框架，型材的槽道结构直接兼容标准紧固件的快装需求，不需要额外做焊接或者定制机加工连接座，现场调试时可以快速调整安装位置，适配不同的整机布局。框架的滑动副采用内嵌滑轨的设计，缩短的第三级滑轨搭配另一组副滑轨的辅助连接，虽然连接结构做了轻量化简化，但足够应对竞赛场景下的轻载往复运动需求，滑动过程中通过型材槽道内的滑块约束径向窜动，保证升降过程的直线度，避免伸出后出现卡滞或者晃动的问题。

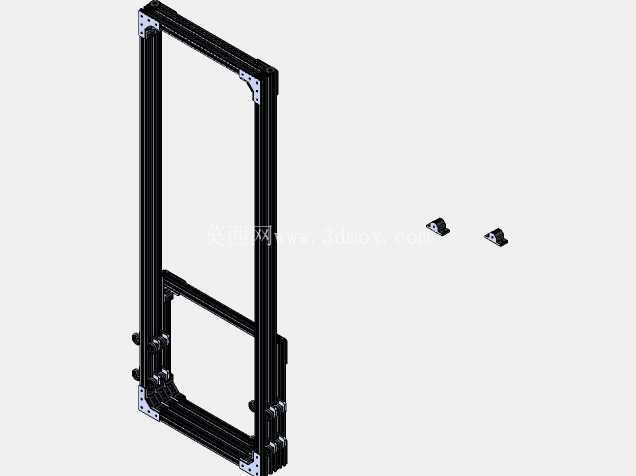

组件附带的两个小型连接座是用于驱动端的传动连接，既可以适配绳索牵引的驱动方案，也可以搭配同步带、线性舵机做直连驱动，安装孔位完全匹配REV标准搭建体系的孔距，不需要额外打孔修改，能够直接和竞赛常用的电机、舵机输出端对接。框架的边角位置都设计了L型连接角件，角件的安装孔位和型材端面的孔位完全对齐，组装时只需要拧紧标准杯头螺丝即可完成框架固定，不需要复杂的工装定位，单人在短时间内就能完成整梯的组装调试，非常符合竞赛场景下快速迭代、快速修改的设计需求。

从安装边界来看，收缩状态下整梯的外轮廓尺寸适配常规竞赛机器人的上层安装空间，框架的侧边预留了足够的安装孔位，可以直接固定在机器人的底盘铝型材上，不需要额外设计转接支架；伸出状态下的多级滑动行程经过限位设计，每一级滑轨的终点都有硬限位结构，避免过度伸出导致滑轨脱开，同时硬限位的位置预留了缓冲垫安装位，可以降低伸出到极限位置时的冲击，保证结构运行的稳定性。

实际应用中，这类线性升降梯除了竞赛场景，也可以用于小型自动化设备里的轻载抬升工位，比如小型物料的分层转运、检测工位的高度调整，因为整体采用标准铝型材搭建，维护更换零件非常方便，单个零件损坏后不需要更换整梯，只需要替换对应规格的型材或者连接角件即可，后期维护成本很低。设计过程中没有采用复杂的定制加工零件，所有结构件都可以通过标准铝型材切割、标准紧固件装配完成，大幅降低了制作门槛，对于学生团队或者小型自动化项目来说，不需要复杂的机加工设备就能完成整套结构的制作。

滑动副的设计上，没有采用高精度的线性导轨，而是利用铝型材本身的槽道配合耐磨滑块做滑动导向，虽然精度比不上工业级线性导轨，但对于轻载、低精度要求的升降场景完全足够，同时还能大幅降低整体重量，减少驱动端的负载，让小功率电机就能驱动整梯完成升降动作，非常适合对重量有严格限制的竞赛场景。框架的下层位置设计了横向加强框，提升整梯的抗扭刚度，避免升降过程中因为偏载导致框架变形，加强框同样采用标准铝型材搭建，和主框架通过角件连接，不需要额外的焊接工艺，组装完成后整体刚度足够应对竞赛中的快速启停、急停等工况，不会因为冲击出现连接松动的问题。
