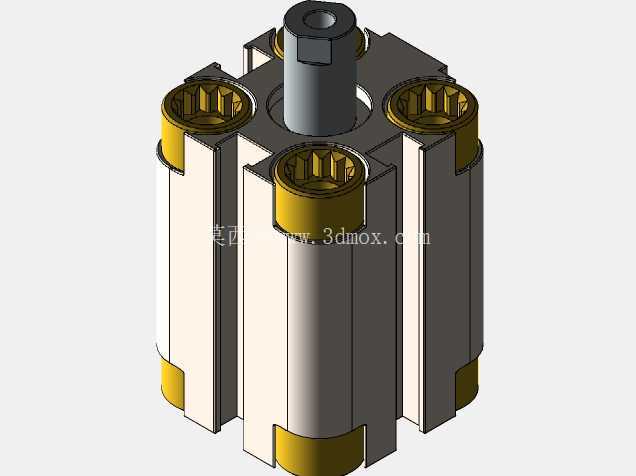

费斯托紧凑型薄型气动气缸三维结构

在自动化生产线的紧凑工位布局中，执行元件的安装空间往往是结构设计阶段最先需要卡控的边界条件，这类紧凑型薄型气缸正是为解决狭小空间的直线驱动需求开发的气动执行部件，常见于电子装配线的工件顶升、夹具的夹紧松开、小型物料的推料分料、检测工位的探头进退等场景，相比标准拉杆气缸，其轴向尺寸压缩了近40%，不需要额外留出长行程的安装余量，能直接贴装在工装板或者设备立板上，大幅缩减设备整体的占地空间。

从实际功能来看，这款双作用气缸依靠压缩空气驱动活塞杆伸出与缩回，两端的气口分别接入气动回路，通过电磁阀的换向即可实现动作切换，缸径20mm、行程10mm的参数配置，刚好匹配小负载、短行程的往复动作需求，输出推力在0.5MPa工作气压下可达到150N左右，足够应对轻量化工件的夹持、移位作业，不会出现推力不足导致的动作卡滞问题。缸体四周的四个内螺纹安装孔采用对称布局，既可以从缸体前端通过通孔螺丝固定在安装面上，也可以从后端反向锁付，适配不同方向的安装空间，不需要额外制作转接法兰，降低了工装设计的复杂度。

设计层面上，这款气缸的结构做了高度集成化处理，缸筒与端盖采用铆压收口的方式连接，没有外露的拉杆结构，既减少了零部件数量，也避免了拉杆松动导致的漏气问题；活塞杆表面做了硬质氧化处理，配合内置的导向环，能承受一定的侧向负载，在小幅度偏载的工况下也不会出现活塞杆刮蹭缸筒的情况；两端的缓冲结构采用橡胶缓冲垫，不需要额外调节缓冲针阀，在短行程高速动作时能吸收活塞撞击端盖的冲击力，降低动作噪音，同时延长气缸的使用寿命。进出气口分布在缸体的四个角位，不同安装方向下都能找到方便接气管的气口位置，避免气管弯折影响气路通畅。

从安装边界来看，这款气缸的外形为近似正方形的柱体，四个安装孔的中心距遵循通用薄型气缸的安装标准，能直接替换同规格的其他品牌同类型气缸，不需要修改安装板的孔位尺寸；活塞杆伸出端采用外螺纹设计，可配套安装浮动接头、推块、夹爪等不同的执行端头，适配不同的作业需求；缸体整体的外轮廓没有突出的结构，安装时只需要预留出活塞杆的伸缩空间以及气管接头的插拔空间即可，不需要额外预留操作余量，在多工位密集排布的转盘设备、线性模组滑台的侧装工位上，这类紧凑结构的优势尤为明显，能有效避免相邻工位的部件干涉。

建模过程中需要重点关注几个配合尺寸的公差控制：缸筒内壁与活塞的配合间隙要控制在0.02-0.03mm之间，既保证活塞滑动顺畅，又不会出现内泄漏；活塞杆与前端盖导向孔的同轴度要控制在0.01mm以内，防止活塞杆伸出时出现偏磨；四个安装孔的位置度公差要控制在0.05mm以内，保证安装时能顺利对位，不会出现锁付螺丝时缸体受应力变形的问题。另外，缸体两端的密封槽尺寸要匹配对应的O型圈线径，压缩量控制在15%-20%之间，保证静态和动态下的密封性能，不会出现漏气泄压的情况。在实际选型应用中，还要结合现场的工作频率、环境洁净度、是否有切削液或者粉尘接触等工况，选择对应的密封材质，比如在有焊接飞溅的工位要选用耐高温的密封件，在洁净室环境要选用低发尘的密封材质，才能保证气缸的长期稳定运行。
