齿轮联动自适应双指机械夹爪结构设计

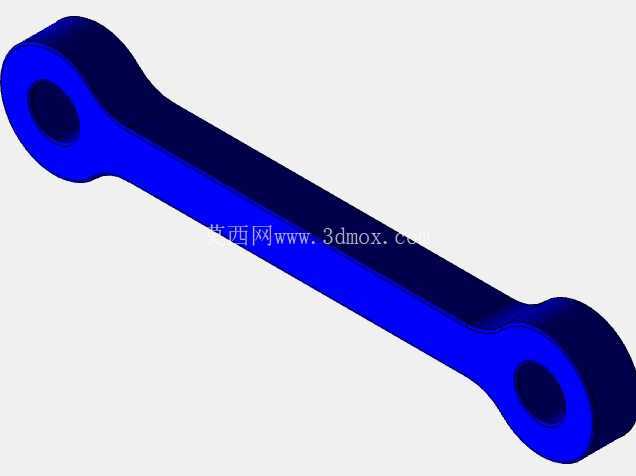

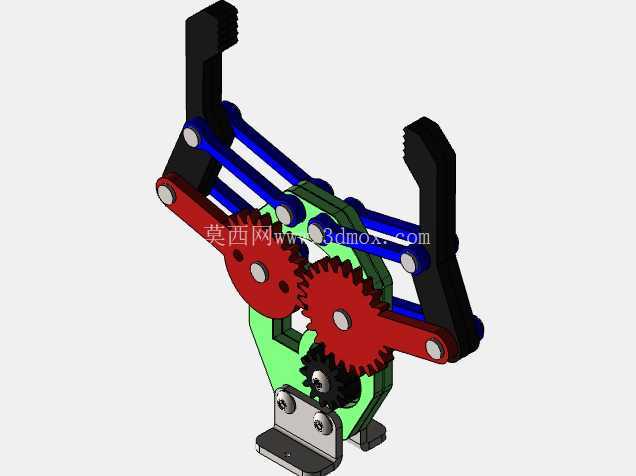

这款夹爪采用对称双指布局，核心传动依托三组齿轮实现双侧指节的同步开合运动，从结构根源上避免了单驱夹持时的偏载问题，两个夹指的开合角度完全同步，抓取规则柱状、块状工件时不会出现工件被推偏的情况。夹指部分采用分段式连杆设计，每侧夹指包含两段接触臂，通过蓝色连杆与中部的红色传动摆臂铰接，当夹爪接触异形工件表面时，接触臂可绕铰接轴小幅自适应转动，让指面尽可能贴合工件外轮廓，相比单段刚性夹指，能有效降低接触应力集中，减少薄壁工件被夹伤变形的概率，同时适配更多外形不规则的抓取对象。

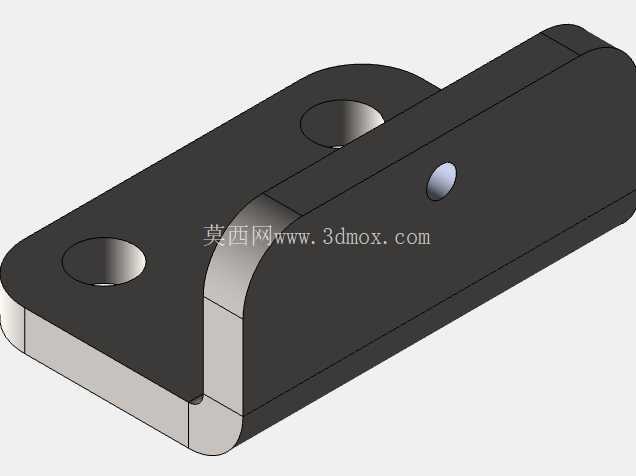

从实际应用场景来看，这类夹爪可直接配套桌面级四轴、六轴机械臂使用，作为机器人末端执行器完成3C电子元器件分拣、小型注塑件取件、实验室样本转运、轻工产品包装码垛等工位的作业，也可单独安装在直线滑台模组上，构成简易的上下料抓取机构，适配小型自动化生产线的物料转移需求。夹爪的驱动端预留了标准舵机安装位，底部的金属安装座开有对称的沉头安装孔，可直接匹配市面常用的20g、37g规格金属齿舵机，不需要额外设计转接法兰，安装时仅需将舵机输出轴与中部的小齿轮啮合，即可通过舵机正反转控制夹爪的开合行程，整体安装边界紧凑，横向最大宽度在夹指完全张开时不超过120mm，闭合状态下宽度约60mm，整体高度（含底部安装座）约100mm，不会占用过多的设备安装空间，适合在空间局促的小型自动化设备中部署。

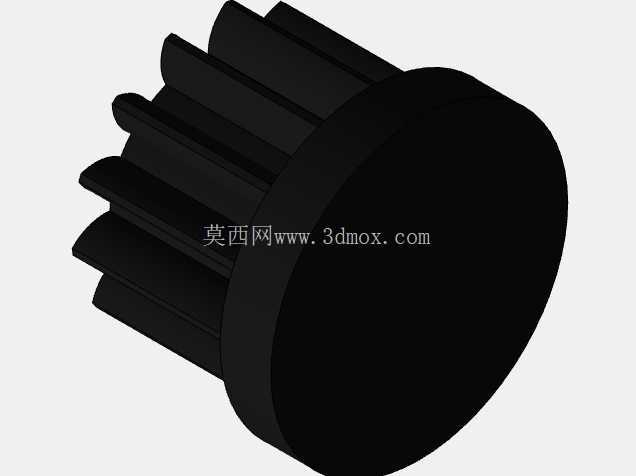

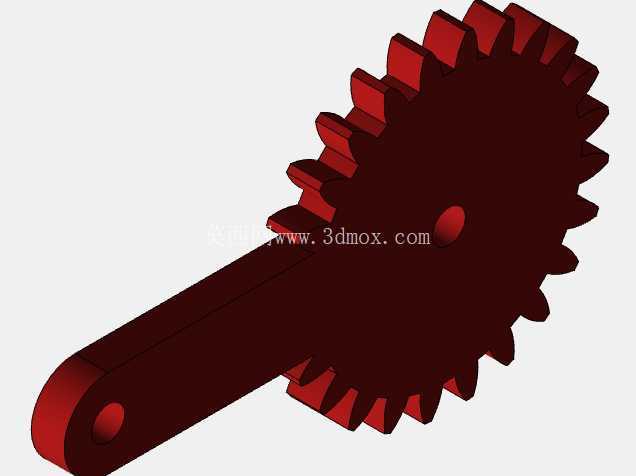

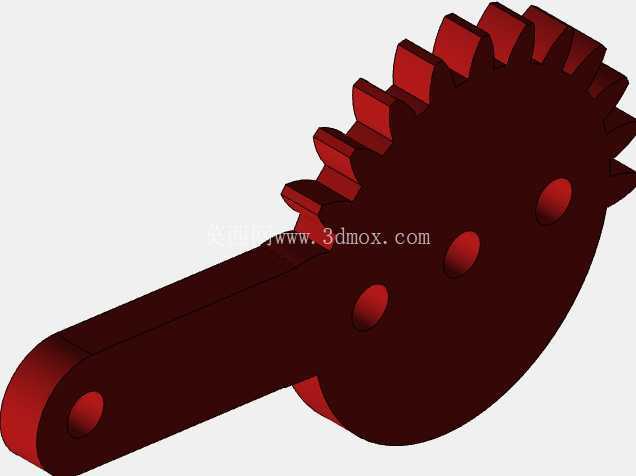

设计过程中，传动齿轮采用了等模数等齿宽的直齿圆柱齿轮，中部两个大传动齿轮参数完全一致，分别与两侧的夹指摆臂固连，下方的主动小齿轮同时与两个大齿轮啮合，传动比设置为1:1.8，在舵机输出扭矩有限的情况下，可通过齿轮减速放大夹持力，常规配置下单侧夹指的加持力可达15N，足够抓取重量在1kg以内的常规工件。所有铰接位置均预留了标准销轴安装孔，可配套铜套或者微型滚动轴承降低转动摩擦，减少长期往复运动下的铰接磨损，提升夹爪的使用寿命。夹指的接触端面设计有锯齿状防滑纹路，不需要额外粘贴防滑胶垫即可获得足够的接触摩擦力，抓取表面光滑的塑料件、金属件时不易出现滑脱问题。

结构选材上，非受力的连杆盖板可采用3D打印PLA或者光敏树脂制作做功能验证，量产版本可将传动齿轮、摆臂更换为6061铝合金材质，铰接销轴采用304不锈钢，底部安装座采用硬质阳极氧化铝合金，在保证整体结构强度的前提下控制整体重量，满载状态下夹爪整体重量可控制在150g以内，不会给机械臂末端带来过大的负载负担。夹爪的开合行程可通过舵机的转动角度灵活调节，最大开合角度下两指端的间距可达80mm，可兼容直径20mm到75mm范围内的柱状工件，以及对应尺寸范围的方形、异形工件，对于尺寸差异不大的多规格工件抓取，不需要更换夹爪即可适配，能有效降低生产线的工装换型成本。

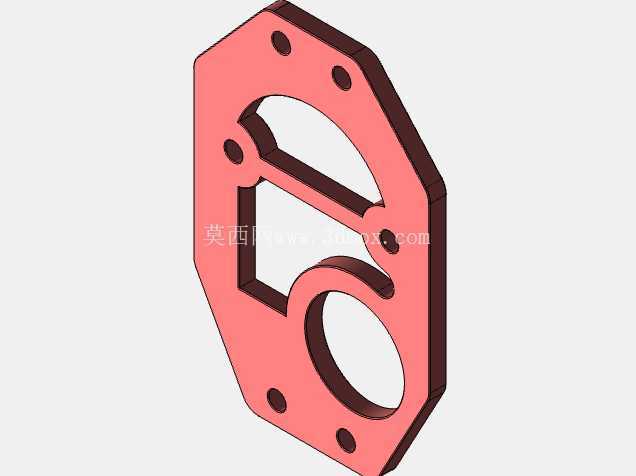

在结构可靠性设计上，所有传动部件均内置在两侧的绿色护板之间，齿轮啮合位置没有外露结构，作业过程中不会有灰尘、碎屑进入啮合间隙造成卡滞，护板同时作为连杆的安装定位基准，所有铰接孔的位置度通过一体化加工保证，装配时不需要反复调整间隙即可实现顺畅的开合运动。夹指的受力路径经过优化，夹持工件时的反作用力依次通过接触臂、连杆传递到中部传动齿轮，最终由底部安装座承载，没有悬臂受力的薄弱环节，长期满负载作业下不会出现结构变形导致的夹持精度下降问题。
