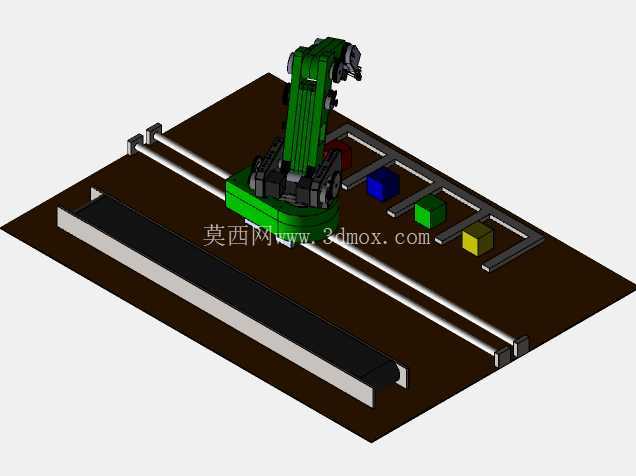

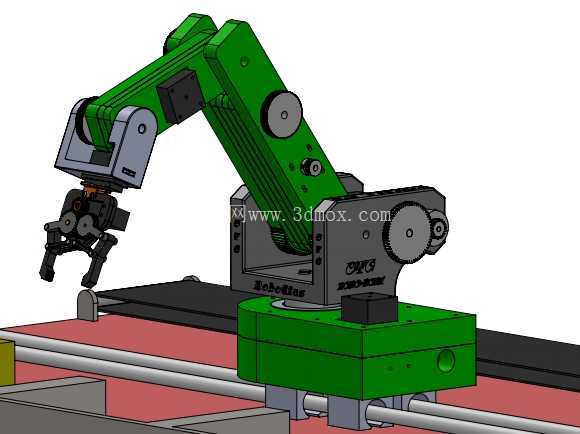

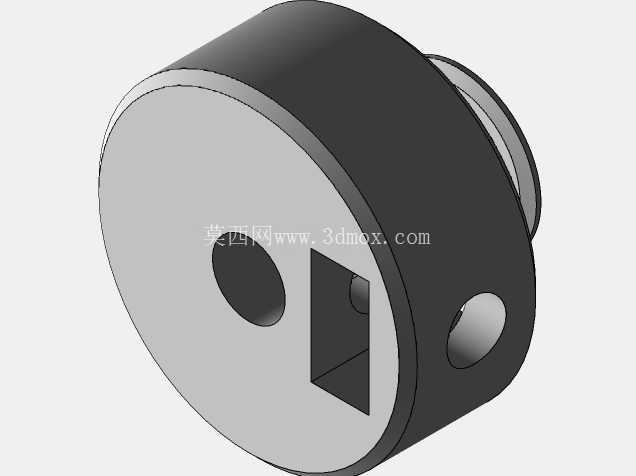

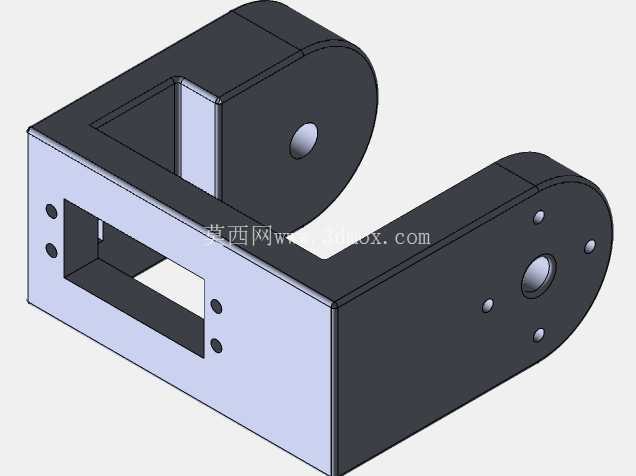

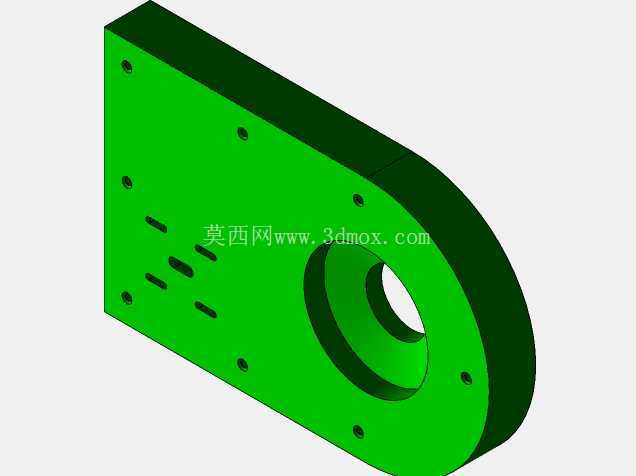

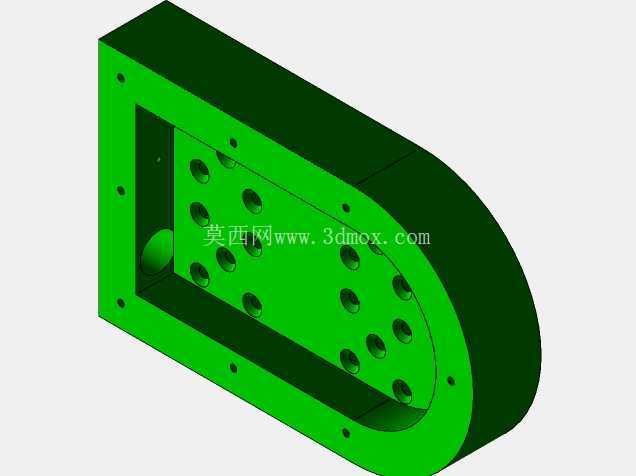

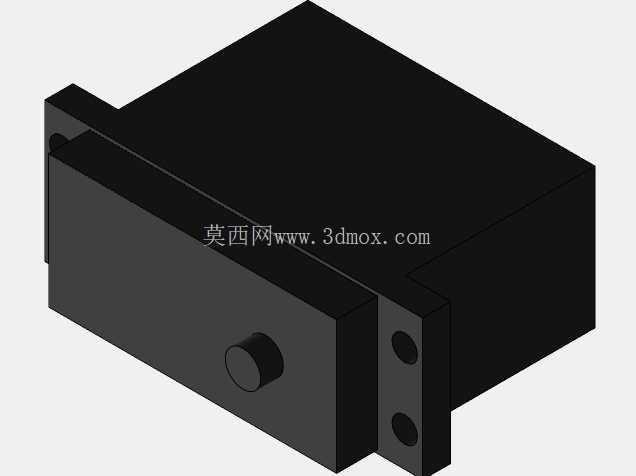

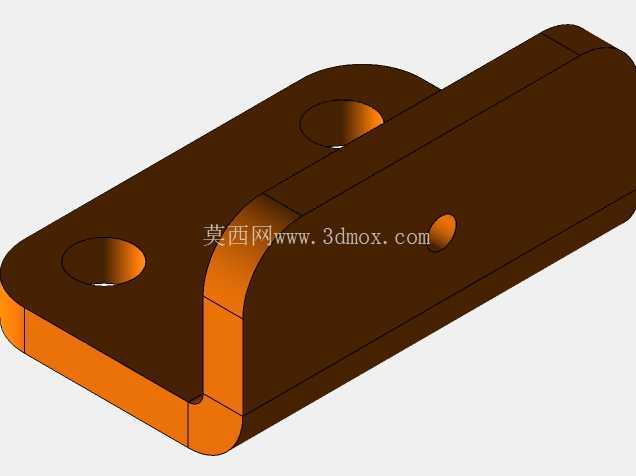

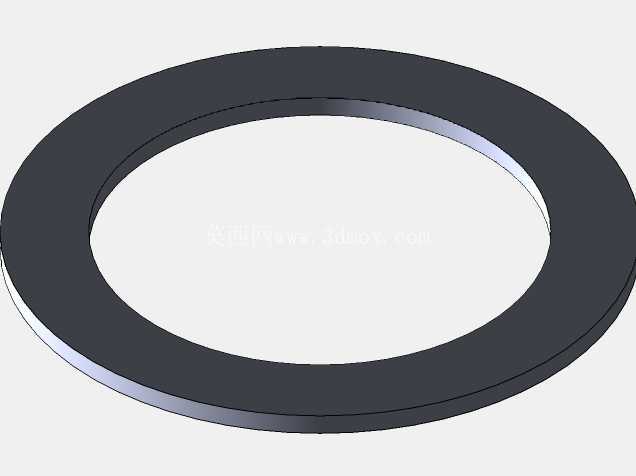

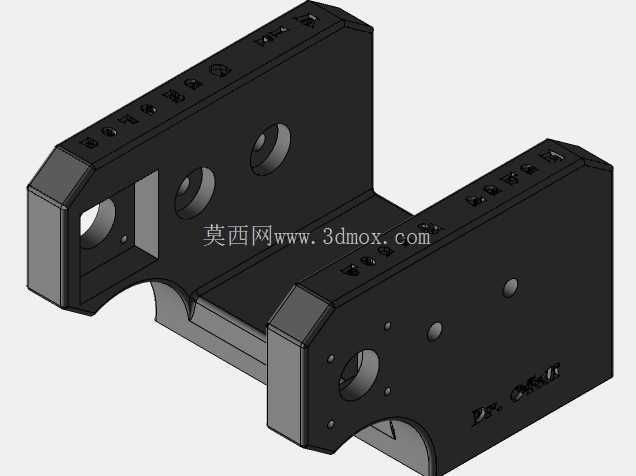

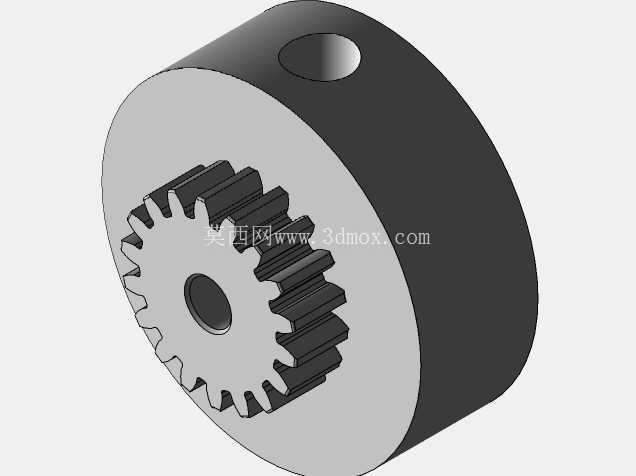

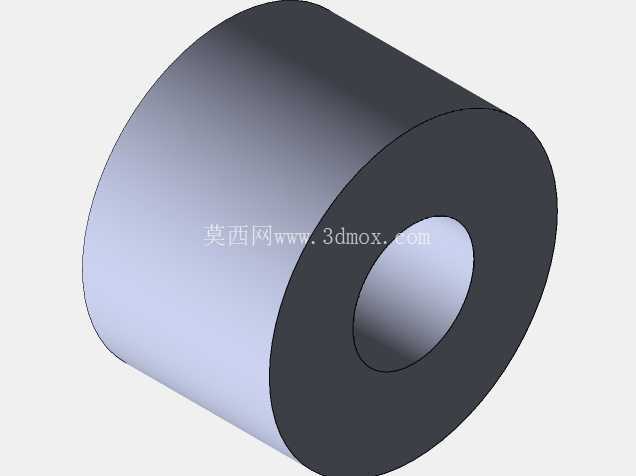

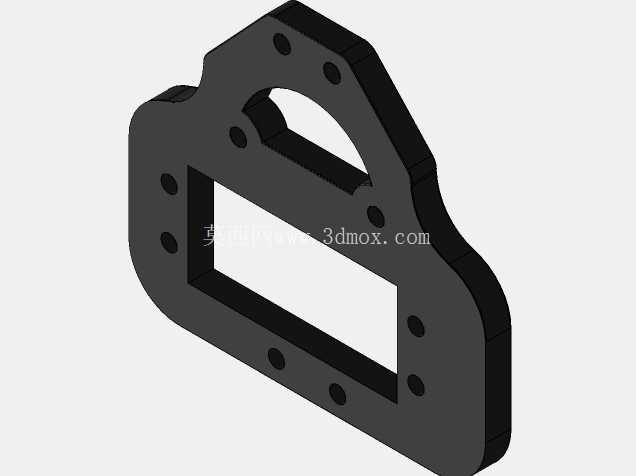

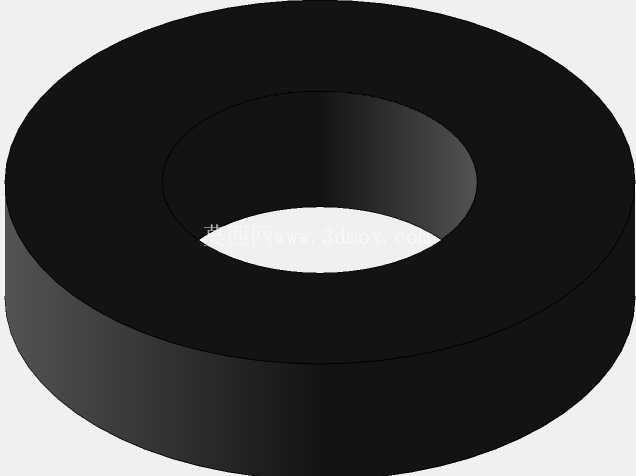

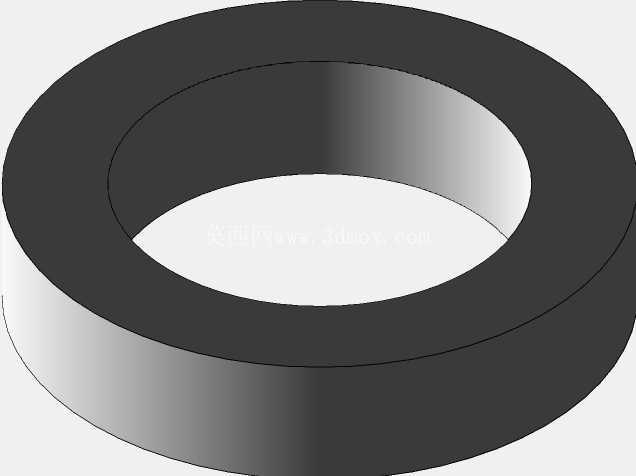

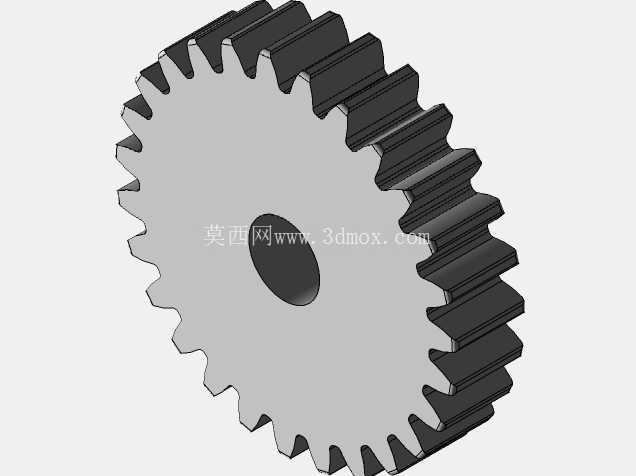

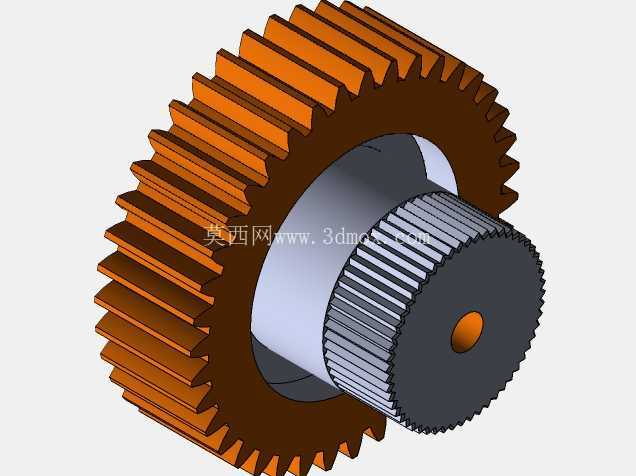

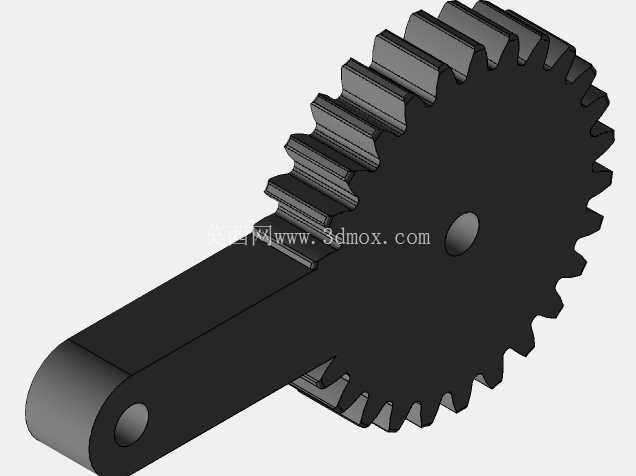

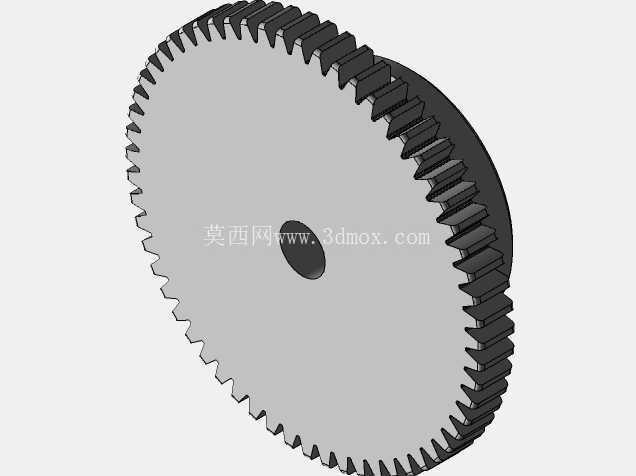

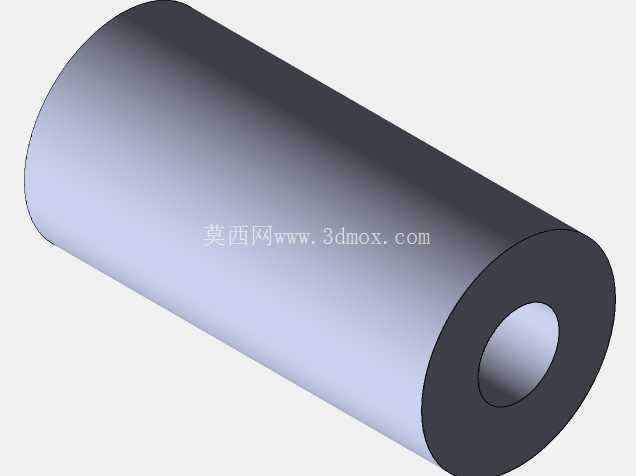

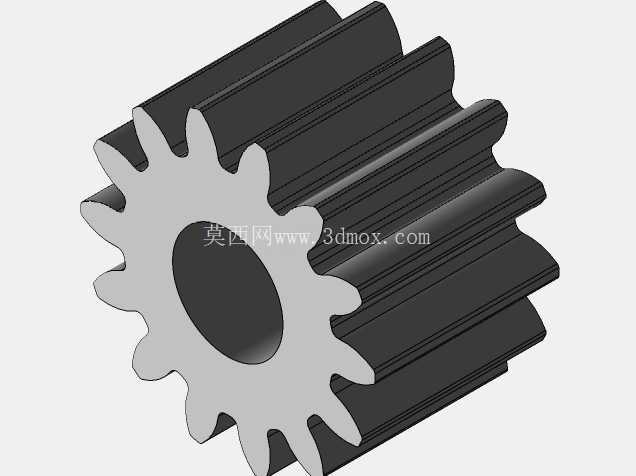

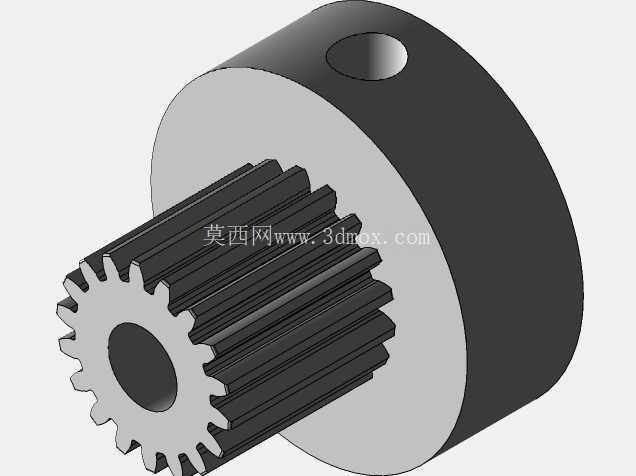

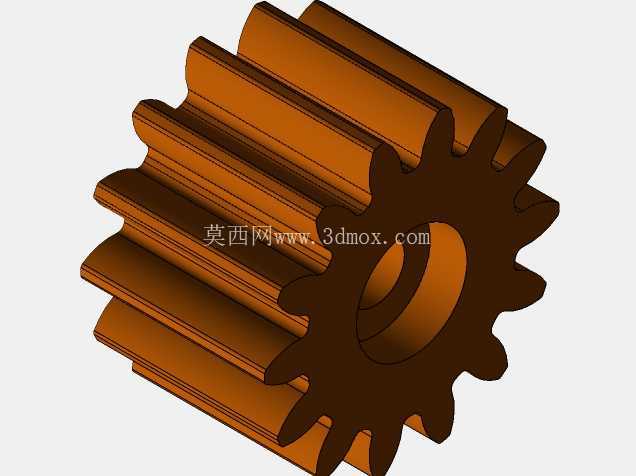

这套六轴关节机械臂搭配底部直线行走导轨的结构,目前在3C电子零部件上下料、小型五金件分拣、教学实训台搭建场景里适配性极强,区别于固定基座的常规六轴臂,额外增加的第七轴行走轨道直接把臂展覆盖范围拉长了近两倍,不用额外增设多台机械臂就能覆盖整条产线的上下料工位,对于产线布局紧凑、工位间距在1.2米到2米之间的小型加工单元来说,能省下不少设备投入成本。从结构设计逻辑来看,整个臂体采用关节模块化拆分思路,大臂、小臂、腕部的转动关节都预留了标准的伺服电机安装位与谐波减速器装配槽,每个关节的转动限位块都做了可拆卸设计,后期根据实际工况调整转动角度范围时,不用重新加工臂体结构件,只需要更换对应厚度的限位块就能完成调整,维护便捷性比一体化浇筑的臂体结构高不少。

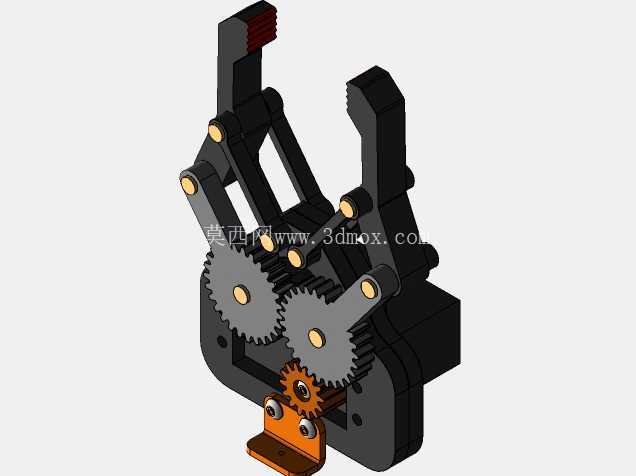

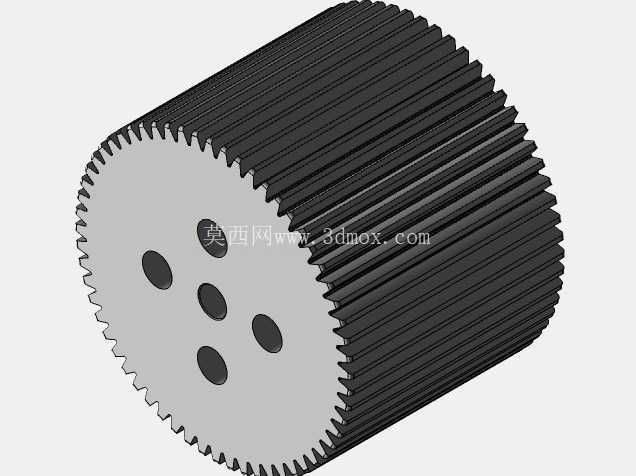

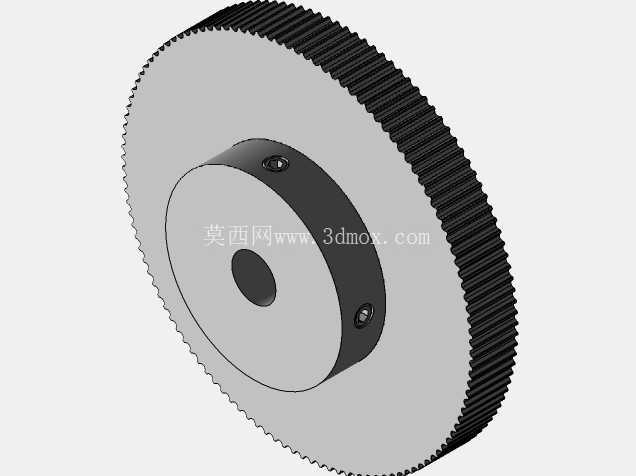

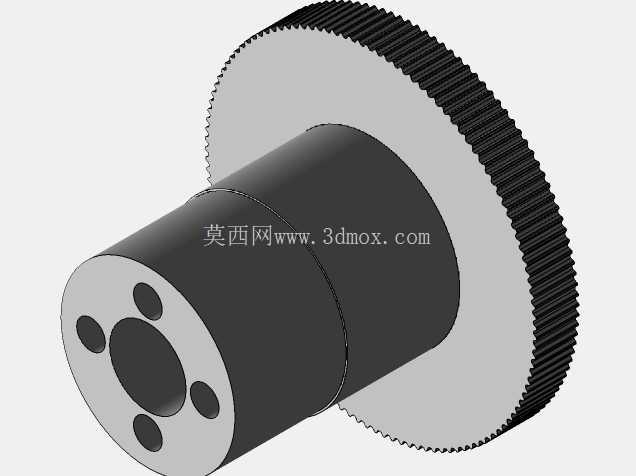

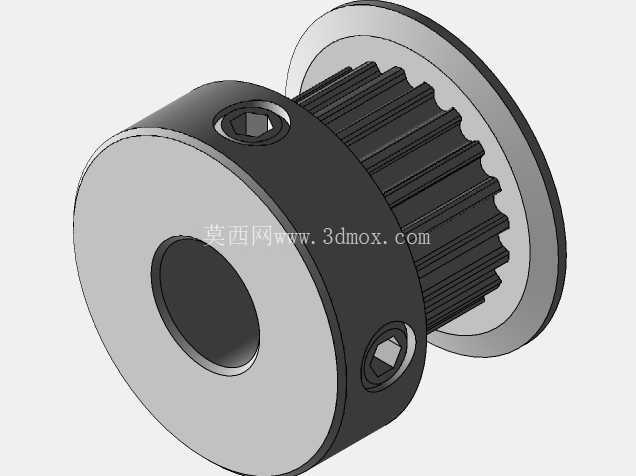

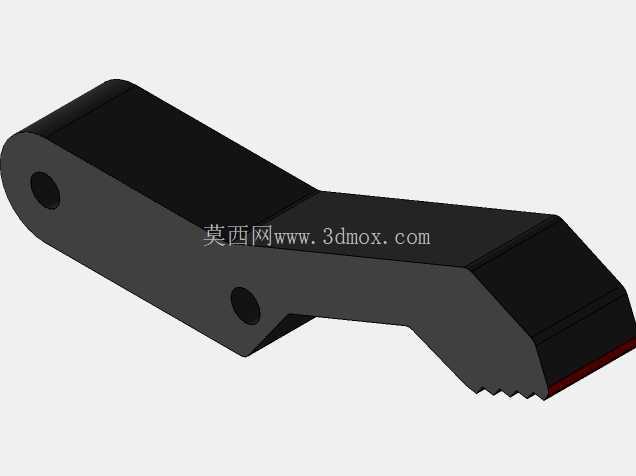

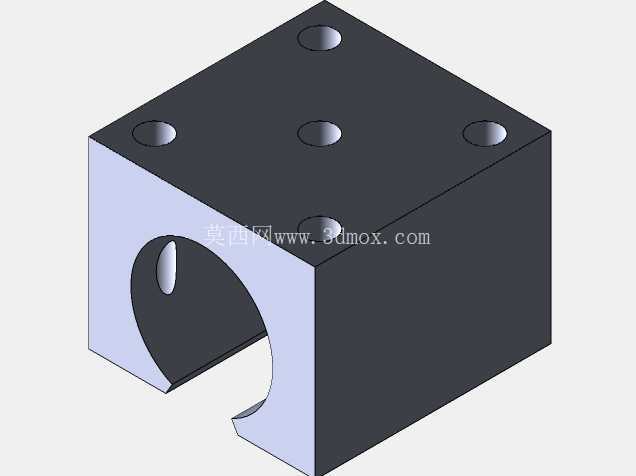

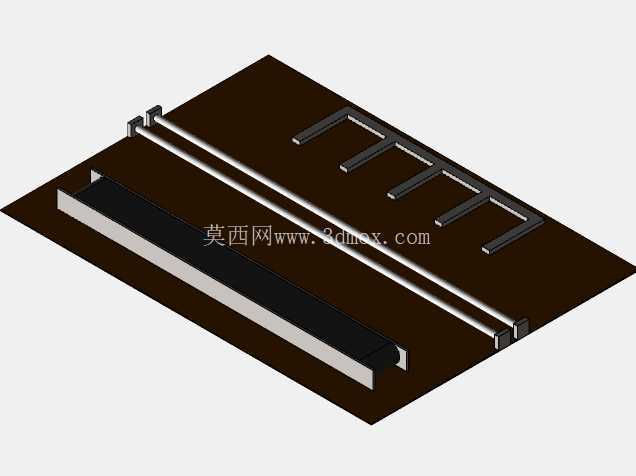

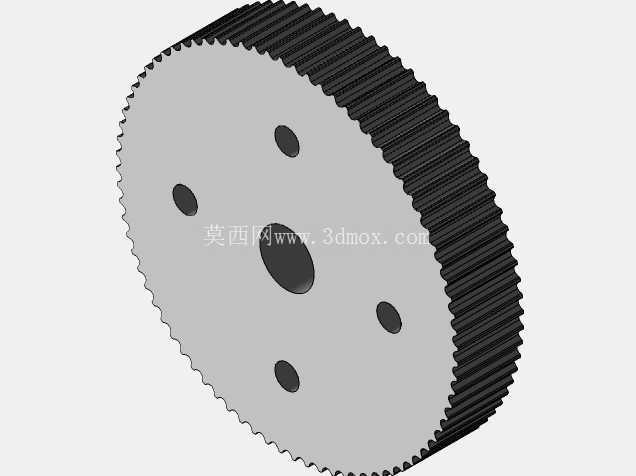

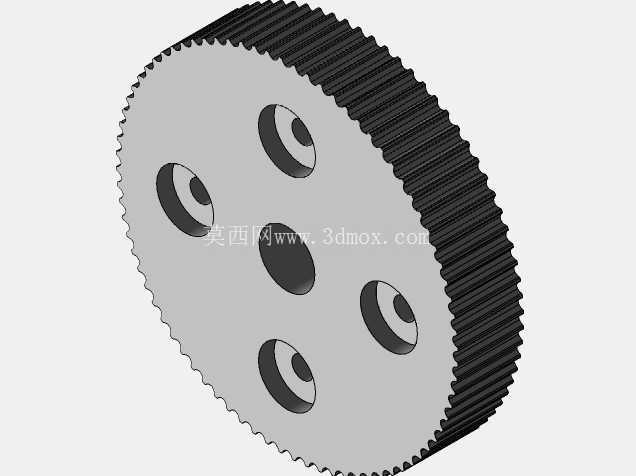

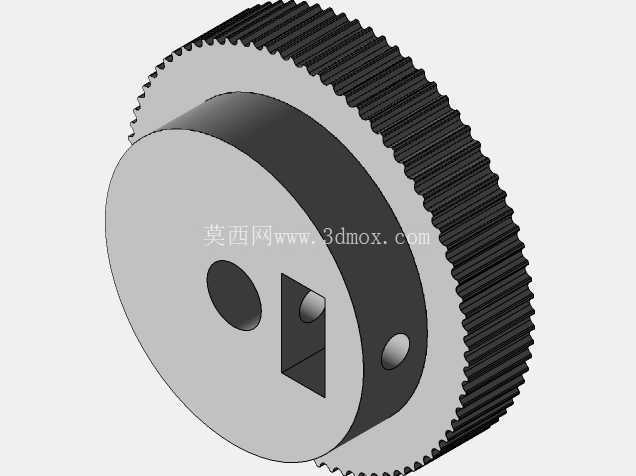

末端执行器采用的是平行气动夹爪结构,夹爪指面做了防滑齿纹处理,夹持直径在5毫米到80毫米之间的规则工件时都能保证足够的夹持力,不会出现高速转运过程中工件脱落的问题,夹爪与腕部的连接采用标准ISO法兰接口,后期如果需要更换吸盘、焊枪、打磨头等其他执行元件,不需要重新设计连接法兰,直接对接标准接口就能完成换装,适配不同工序的作业需求。底部的行走导轨采用双线性圆柱导轨搭配同步带传动的结构,导轨两端设置了硬限位与缓冲胶垫,防止机械臂行走超程脱轨,导轨的安装基面做了多个沉头孔位,既可以直接固定在铝型材工作台上,也能通过膨胀螺栓固定在混凝土地面,安装时只需要保证两根导轨的平行度公差在0.1毫米每米范围内,就能保证机械臂行走过程中的平稳性,不会出现运行卡顿或者定位精度超差的问题。

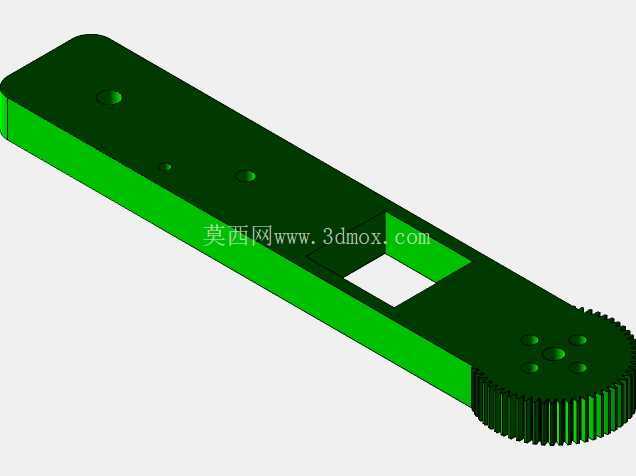

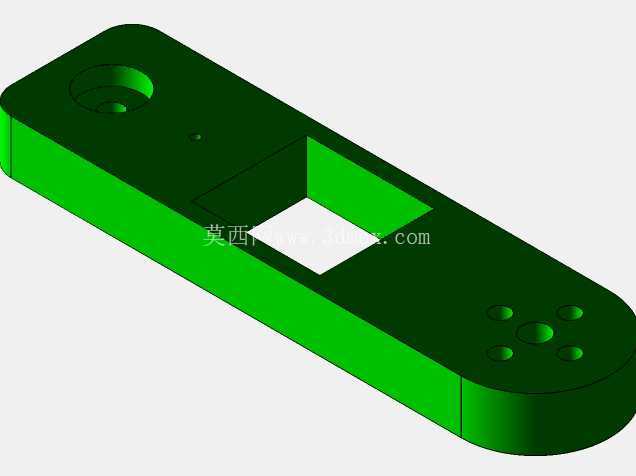

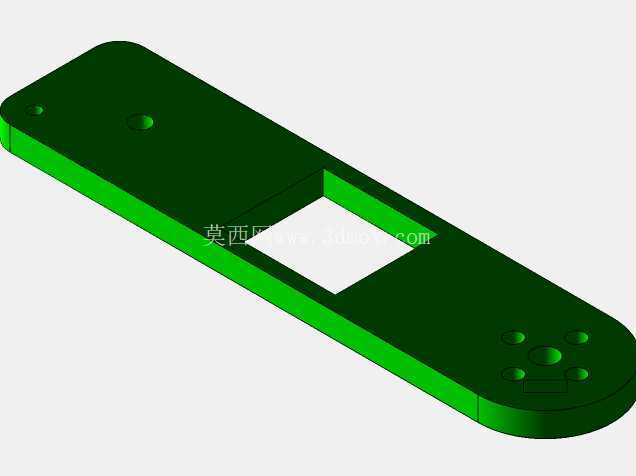

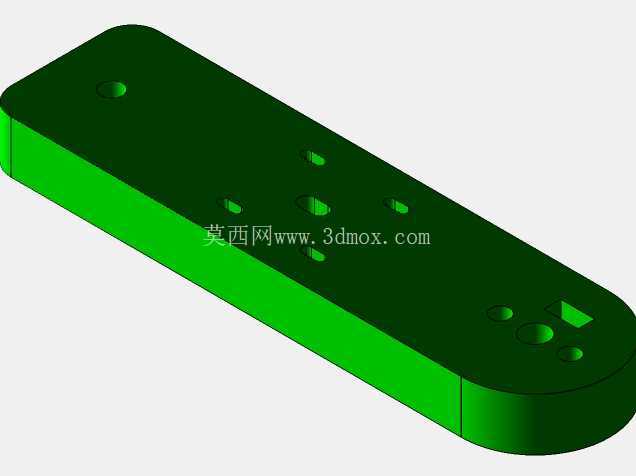

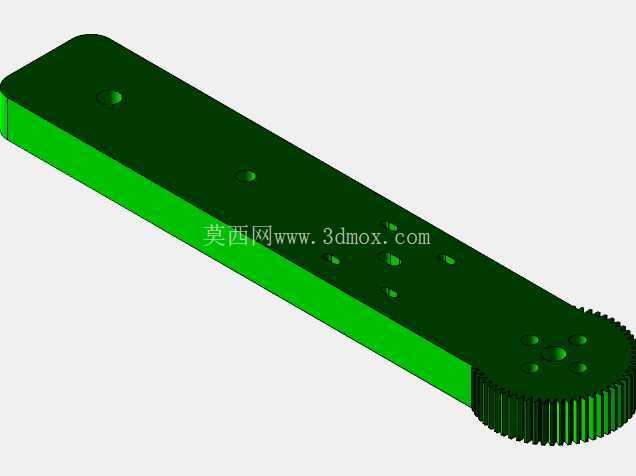

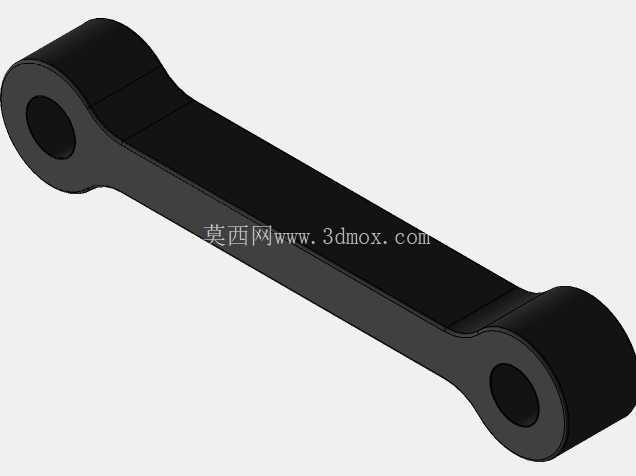

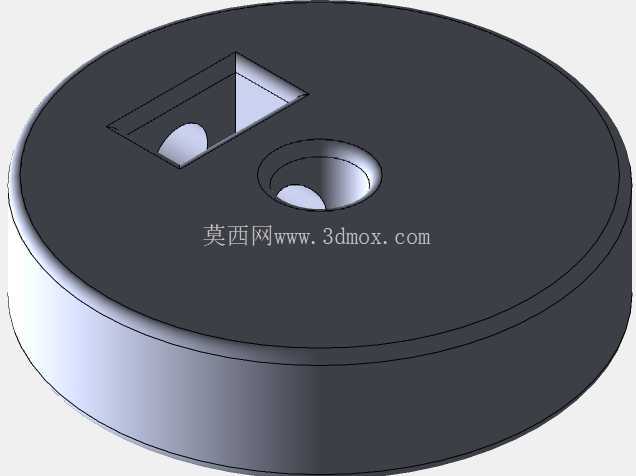

臂体本身的结构件大部分采用铝合金材质加工,在保证整体结构刚性的前提下尽可能降低了臂体自重,大臂与小臂的内部都预留了走线槽,伺服电机的动力线、编码器线以及末端执行器的气管、信号线都可以从臂体内部穿过,不会出现管线外露被关节剐蹭磨损的问题,也能避免产线作业时工件剐蹭到外露管线造成设备故障。从安装边界来看,整套结构固定安装时,基座底部距离地面的最小安装高度为120毫米,机械臂完全收拢状态下的最大回转半径为380毫米,完全伸展状态下的最大作业半径为850毫米,搭配行走导轨时,单根标准导轨的有效行程为1200毫米,可根据实际产线需求拼接延长导轨行程,拼接处的定位销孔做了高精度铰制处理,拼接后的导轨直线度公差可以控制在0.05毫米每米范围内,不会影响机械臂的重复定位精度。

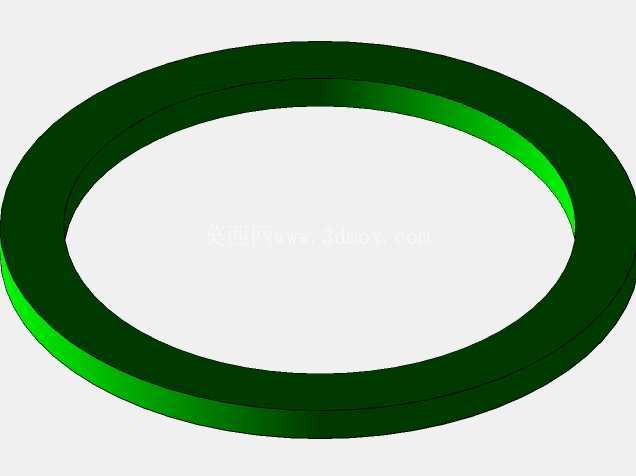

在实际应用中,这套结构可以直接配套CNC加工中心做工件自动上下料,也可以安装在装配产线上做零部件的转运与装配作业,针对教学实训场景,每个关节都预留了传感器安装位,可以加装角度传感器、力矩传感器做二次开发,满足机器人运动学算法验证、实训教学演示的需求。设计过程中对每个关节的负载能力都做了受力仿真验证,大臂关节的最大负载能力为5千克,小臂关节最大负载为3千克,腕部末端的额定负载为2千克,完全满足小型工件的转运、装配、上下料作业需求,关节处的密封结构采用迷宫式密封设计,车间环境里的金属碎屑、粉尘不容易进入关节内部损坏减速器与轴承,能有效降低设备的日常维护频率。
- 全部评论(0)
- 模板大小: 33.79 MB
- 售价:5金币
- 下载次数: 350
- 系统要求: SOLIDWORKS,Other,Rendering
- 软件分类: 工业机器人
