DIN导轨式滚轮摆臂限位开关

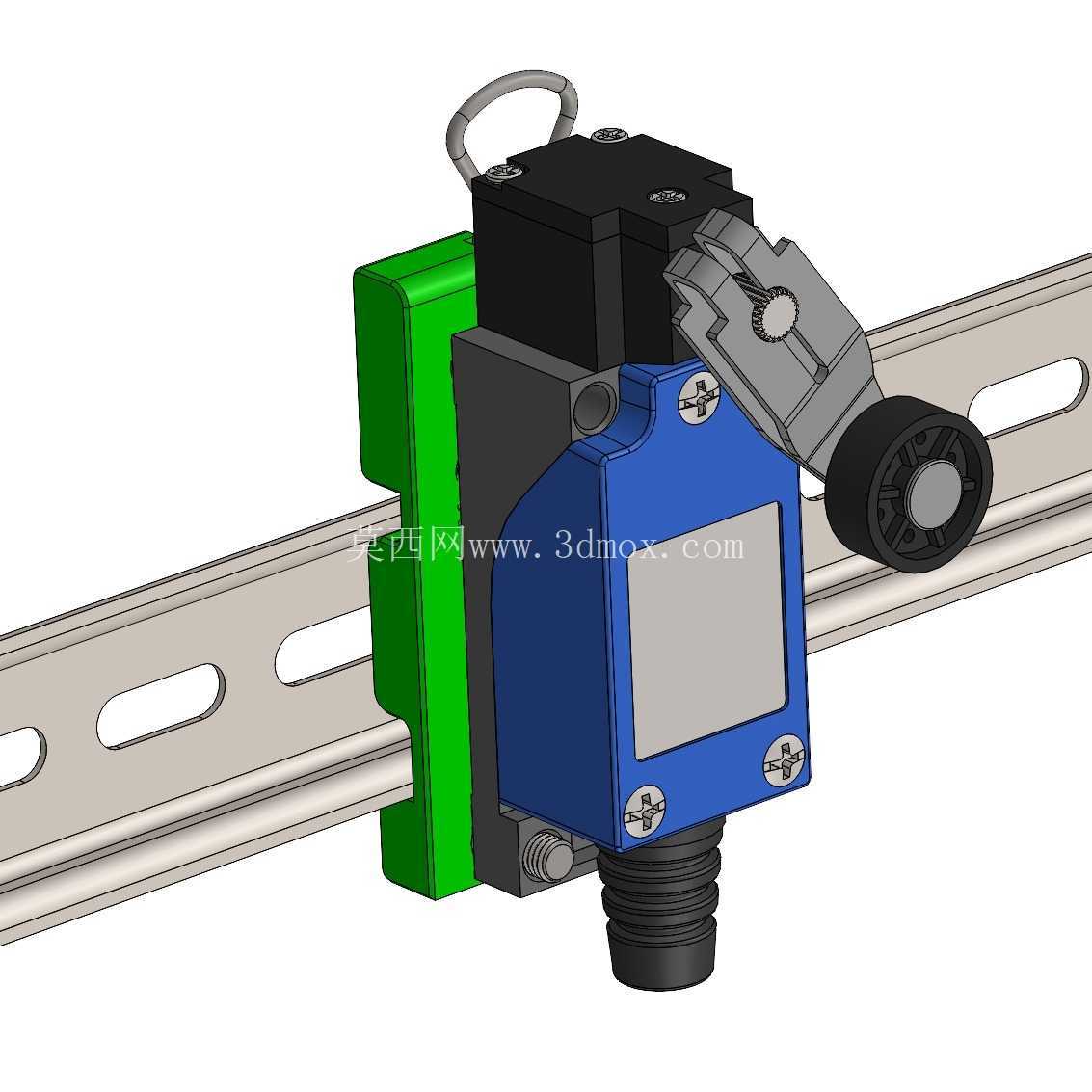

在自动化产线、小型控制柜和机电一体化教学平台里，位置检测往往不追求复杂总线，而更看重接线方便、动作可靠和安装边界清晰。这个三维作品把常见的工业拨动式限位开关与DIN导轨安装支架组合在一起，主体采用蓝色开关本体、黑色上盖和滚轮摆臂，绿色卡装支架负责把整机固定在标准电气导轨上。模型保留了摆杆、滚轮、转轴、螺钉、电缆入口和导轨卡槽等关键结构，适合用于控制柜布局、机构干涉检查、传感器选型演示以及设备动作逻辑说明。

从实际用途看，这类开关主要用于运动终端位置反馈、门盖开合检测、夹具到位确认和机构越程保护。滚轮摆臂在被移动部件压触后绕转轴摆动，内部触点完成常开或常闭状态切换；摆臂离开后，机构依靠内部弹簧复位。相比直压式触头，滚轮结构能够降低接触面摩擦，允许被检测件以较小横向力滑过触头，适合滑台、推板、转盘和防护门等存在相对滑动的场景。开关本体下方设置波纹护套式电缆入口，可引导线缆进入接线腔，同时在外观上体现出线部位的防护和弯折过渡。

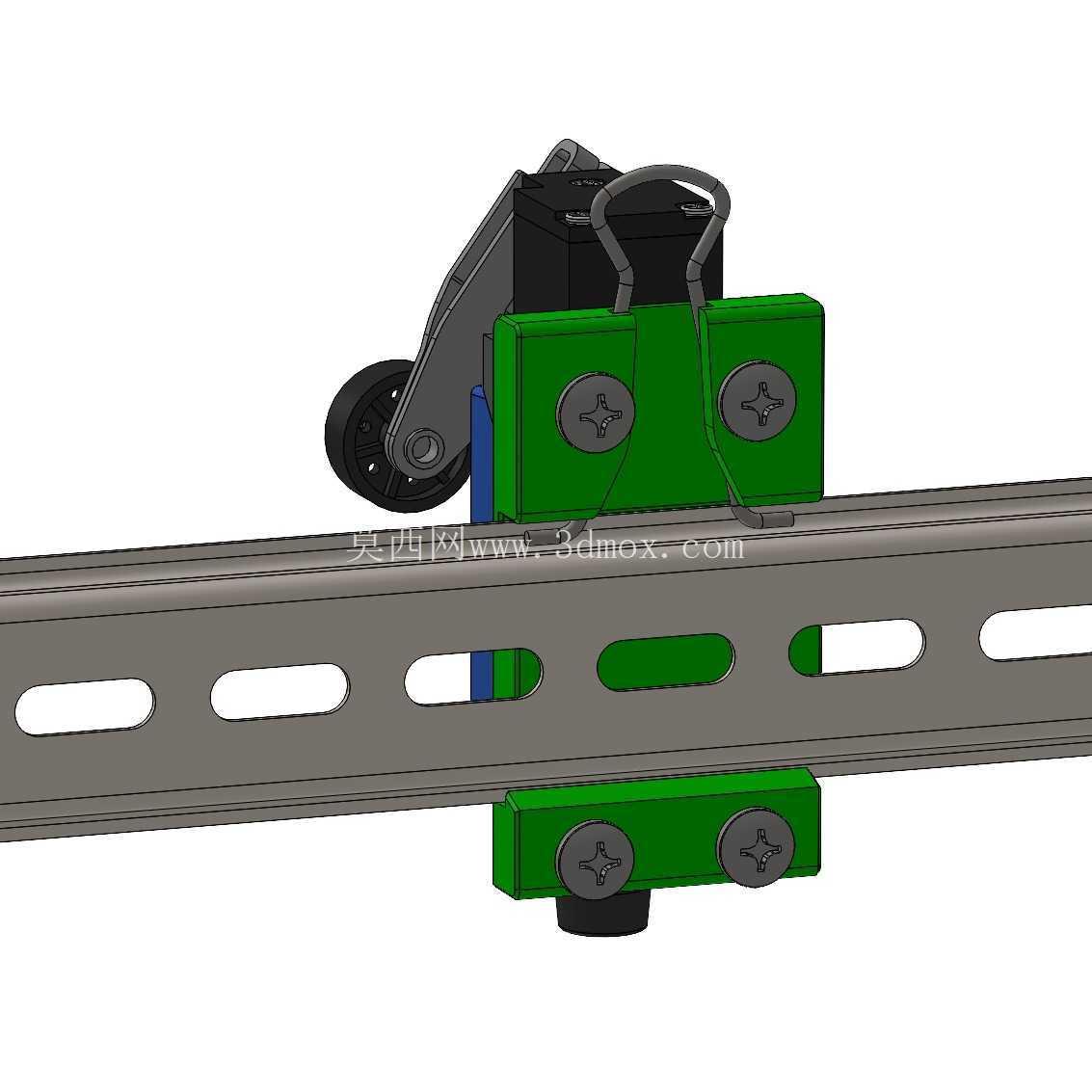

设计思路上，作品没有把限位开关孤立建模，而是把安装系统一并纳入。绿色支架贴合DIN导轨的标准截面，后侧形成卡扣空间，前侧与开关本体通过螺钉和定位面连接。这样处理的价值在于，工程人员在布置电气柜时不仅能看到开关外形，还能判断导轨占用长度、卡爪位置、摆臂旋转范围以及与线槽、端子排、继电器等相邻元件的距离。对于需要快速拆装的实验台或小设备，导轨安装比单独钻孔固定更灵活；对于空间紧凑的控制箱，提前在三维环境中校核摆臂扫掠区域，可以避免实物装配后出现滚轮碰不到挡块、摆杆被线槽卡住或线缆折弯半径不足等问题。

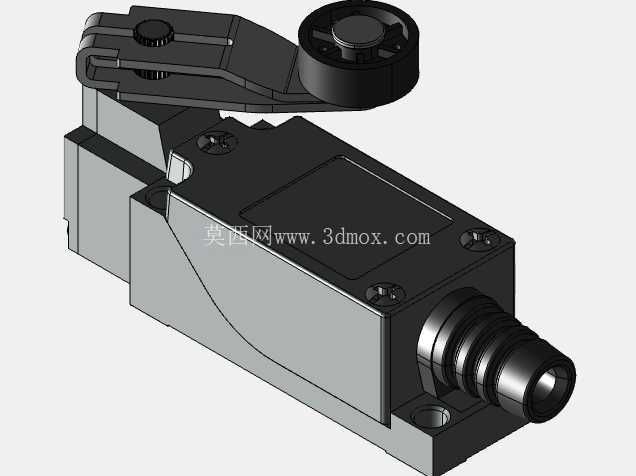

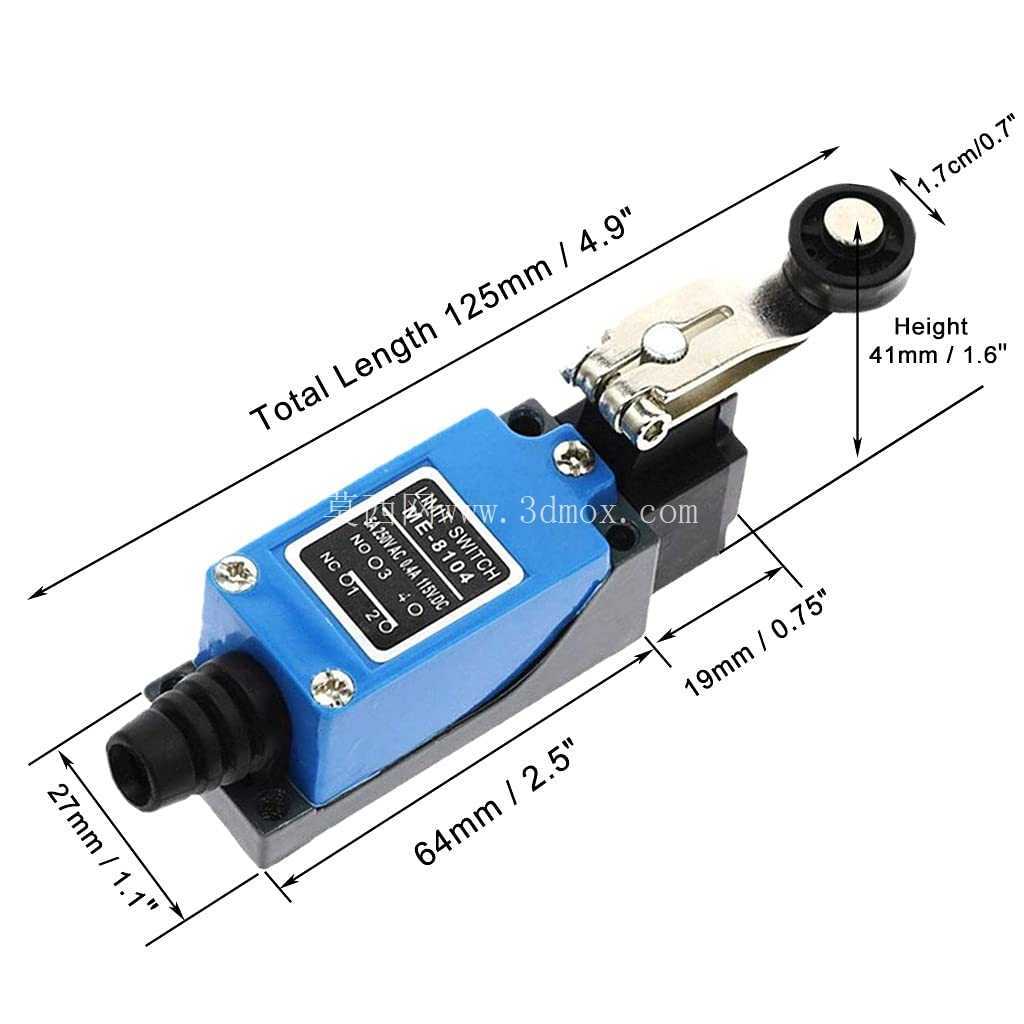

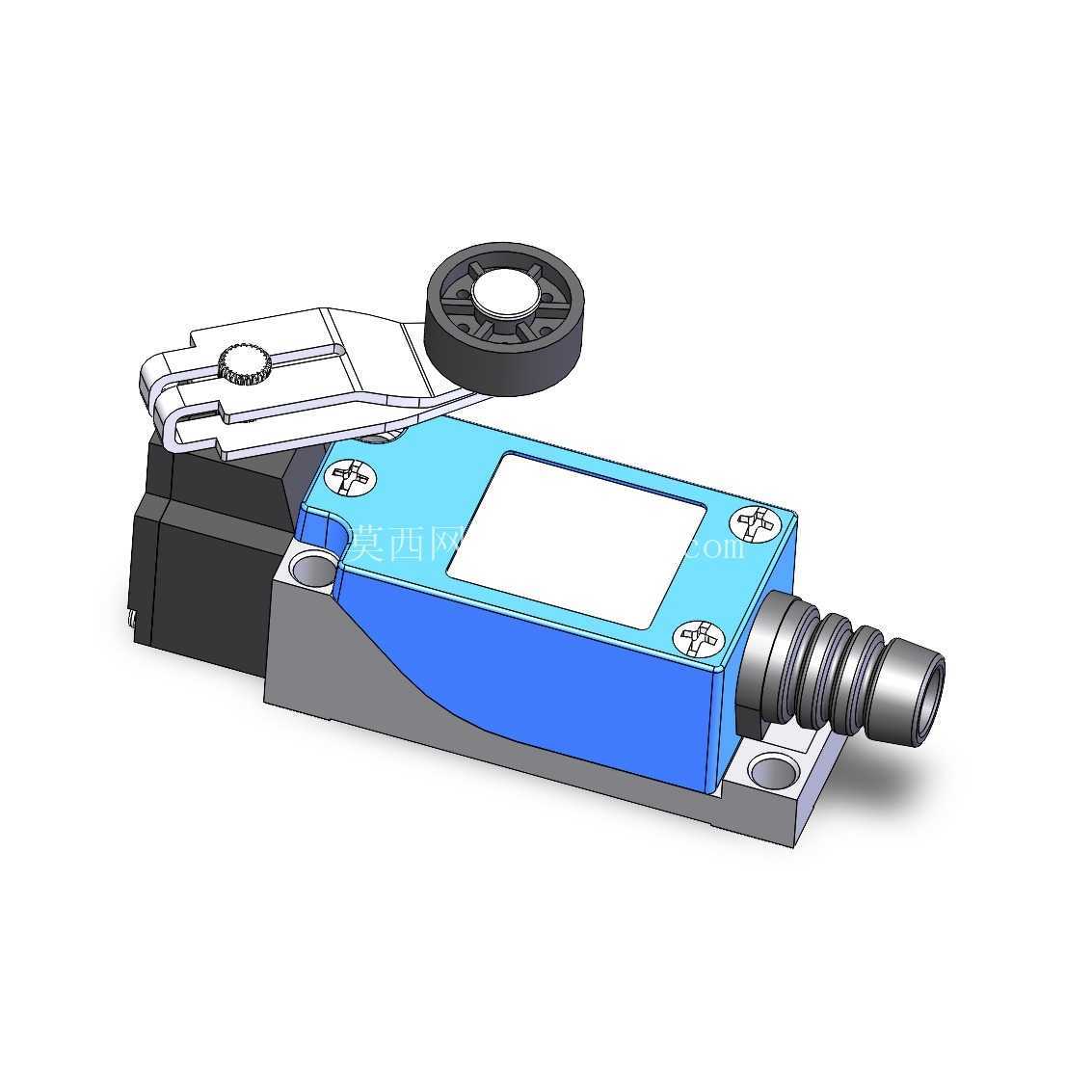

外形边界方面，开关本体近似方形盒体，正面留有标签平面，四角螺钉表达了上下盖装配关系；顶部黑色模块容纳动作机构，侧面伸出金属摆臂，末端滚轮轴线与摆臂回转轴线形成明确的受力方向。安装时应让被检测件沿滚轮切线方向接触，尽量避免正面冲击滚轮端面；挡块压下行程要落在有效动作区间内，既不能刚接触就触发导致抖动，也不能越过极限位置造成摆臂过载。导轨支架的宽度、高度和卡脚位置决定了开关在导轨上的姿态，模型中绿色件与导轨之间的配合面可用于检查卡装后是否存在前后晃动，以及螺钉头部是否与导轨槽或周边线束干涉。

结构建模时，摆臂组件是重点。滚轮需要绕自身轴自由转动，摆臂又要绕开关转轴摆动，两层运动关系不能混为一谈；滚轮外圆、轮毂、垫片和开口销或卡环部位应按装配逻辑分层，方便后续做爆炸视图或运动仿真。开关本体上的安装孔、接地螺钉、铭牌区域和电缆接头虽然不直接参与触发，但在整机布置中都会影响尺寸包络。绿色导轨支架应体现弹性卡爪或固定卡扣的形态，若用于参数化设计，可把导轨宽度、支架厚度、孔距和开关本体安装孔位作为可调整变量，从而适配不同品牌的相近限位开关。

在应用层面，选型不能只看触点容量，还要结合机械寿命、动作力、复位力、防护等级和现场污染情况。模型所表达的滚轮摆臂形式适合中等频率、直线运动件掠过的位置检测；若设备现场粉尘、切削液或油污较多，实际选型还需配合相应防护外壳和线缆固定方式。三维布局时，应把开关、挡块和导轨作为一个小总成校核：挡块高度要保证压到滚轮中部，接触速度不宜过高，摆臂触发后保留少量超程，但不得让摆杆到达硬限位；线缆从下方接入后应留出弯曲半径，并远离运动部件。

对于结构设计人员，这个模型的参考意义在于把电气元件的安装方式、动作方向和空间占用具体化。限位开关虽然属于小件，却常因安装支架随意、挡块角度不合理或维护空间不足而造成误信号。通过完整呈现开关本体、滚轮摆臂、导轨卡扣和螺钉连接关系，作品可直接用于控制柜方案评审、机构末端限位布置、教学演示以及非标自动化设备的前期干涉检查。
