HC-SR04超声波传感器盒式固定安装支架

在嵌入式测距、小型智能设备开发的实际项目里，HC-SR04超声波模块的安装固定一直是容易被忽略却直接影响检测精度的环节——很多开发者直接用杜邦线悬吊模块，或是用热熔胶随意粘接，不仅容易在设备移动、震动过程中出现探头角度偏移，导致测距数据跳变、检测盲区扩大，还会让裸露的模块电路板暴露在粉尘、轻微溅水的环境中，缩短模块使用寿命。这款盒式支架的设计，正是针对这类实际工程痛点展开，从结构适配到安装边界都做了针对性的考量。

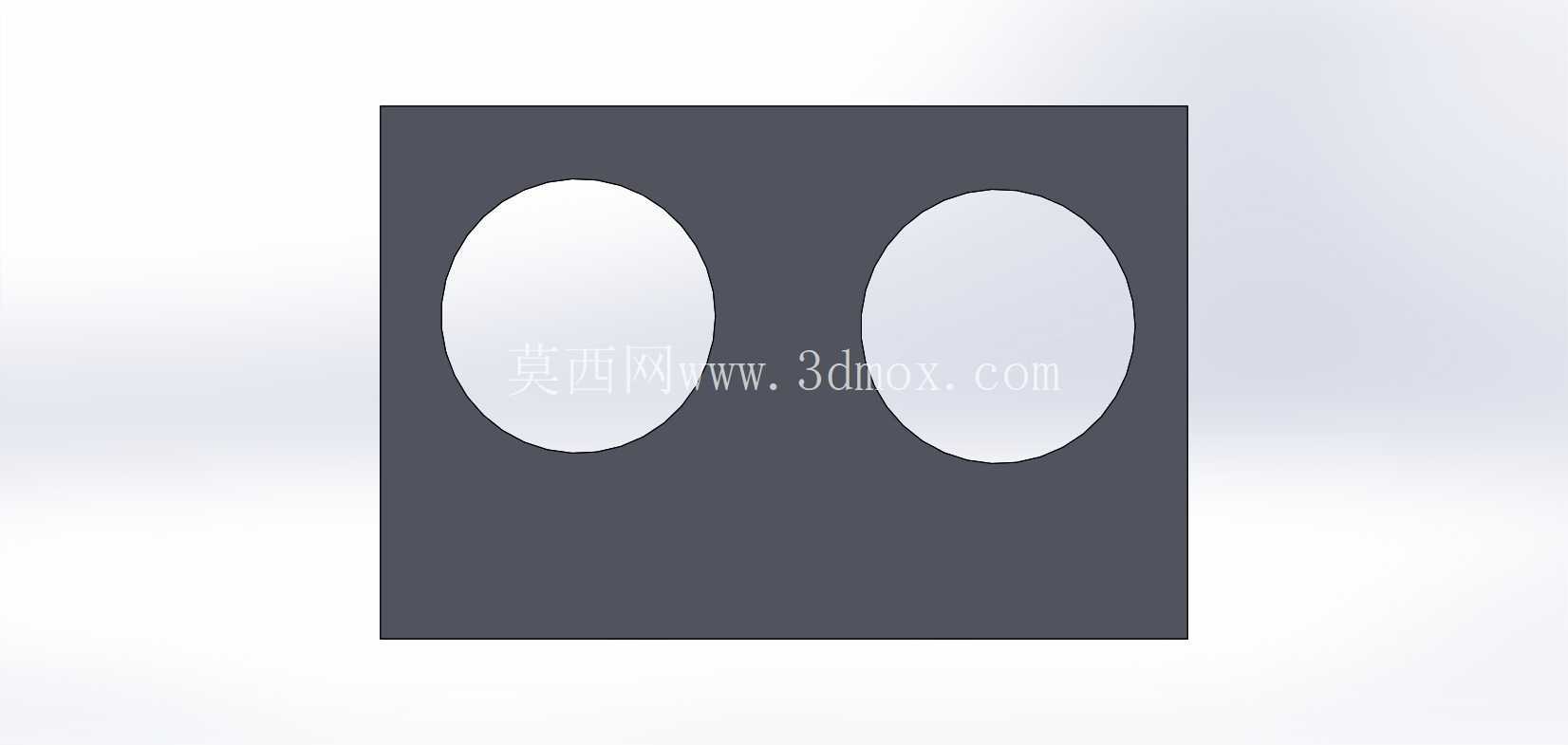

从功能特性来看，这款支架采用一体化盒式腔体结构，并非简单的平板固定座：腔体内部预留了刚好容纳HC-SR04模块电路板的空间，两个圆形开孔的位置严格对齐模块的超声波发射、接收探头中心，开孔直径略大于探头外径，既不会遮挡探头的声波发射与接收路径，又能通过孔壁的限位作用，避免模块在腔体内出现横向窜动，保证两个探头的平行度始终符合设计要求。要知道超声波测距的精度很大程度上取决于两个探头的相对位置精度，一旦探头出现倾斜，声波的反射路径就会出现偏差，近距离测距时甚至会出现无法接收到回波的情况，这款支架通过腔体与开孔的双重限位，从结构上杜绝了这类问题的发生。

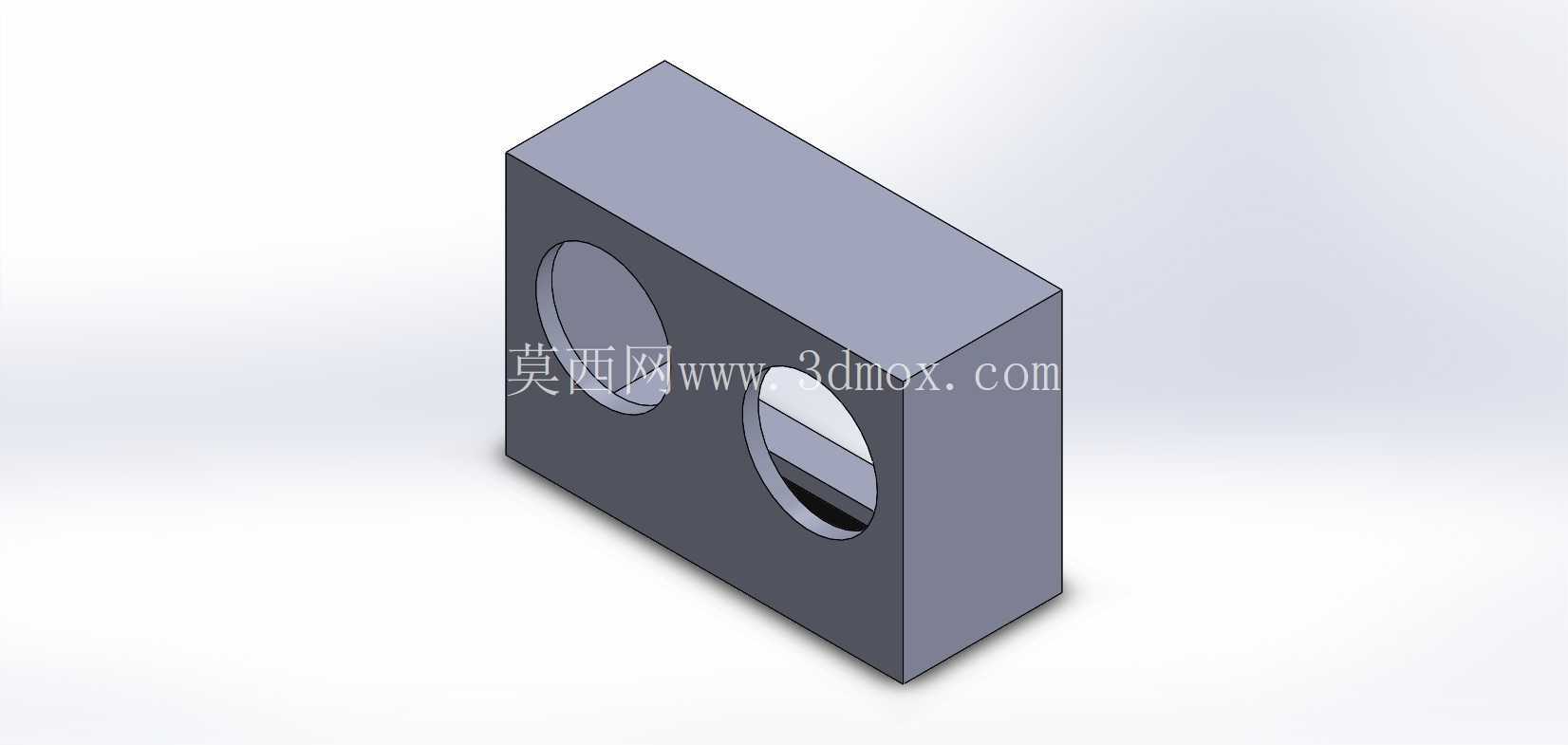

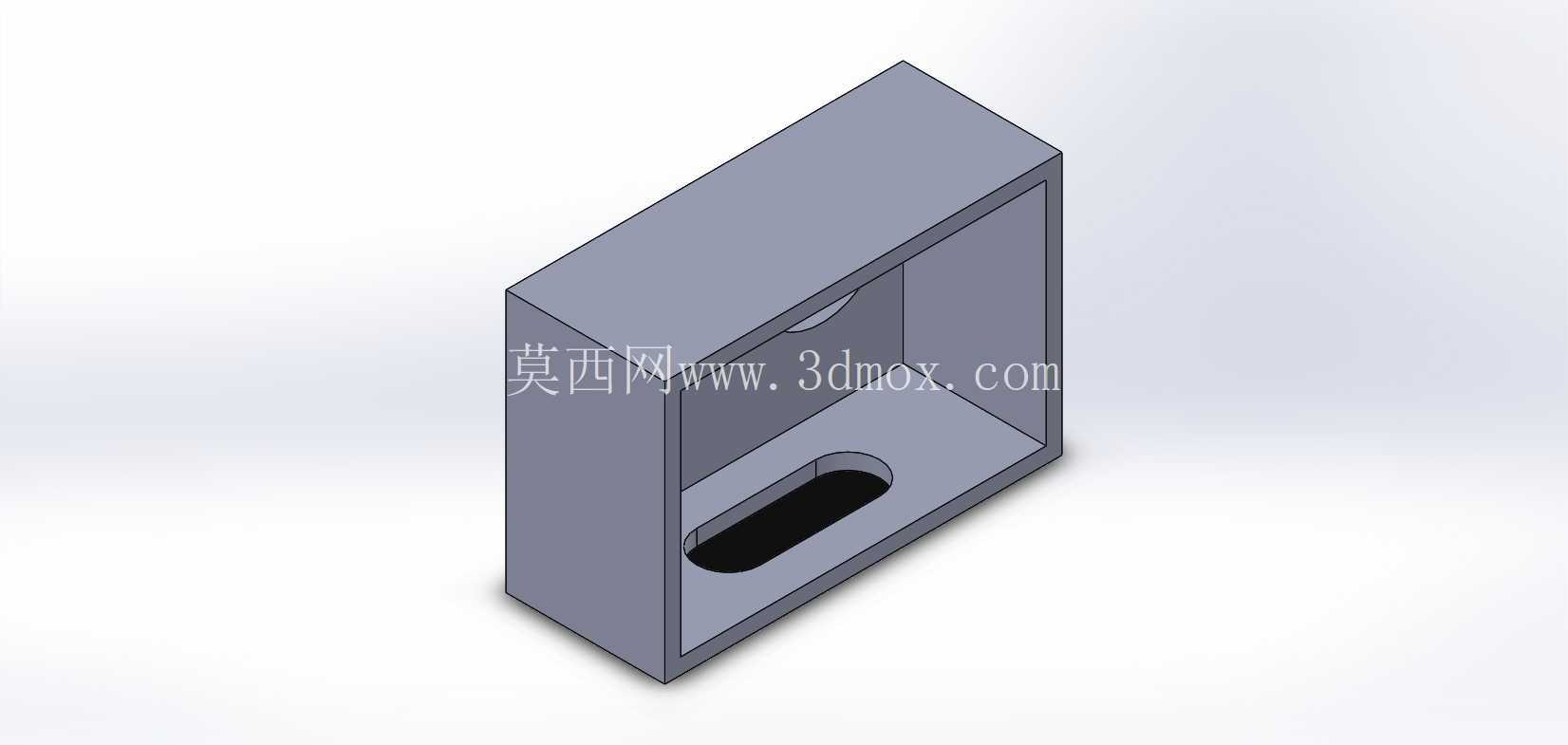

设计思路上，这款支架没有做多余的装饰性结构，所有几何特征都服务于安装与防护需求：整体采用长方体块式结构，六个平面均为规整平面，既方便3D打印时的摆放，减少支撑材料的使用，也方便在实际安装时与设备机架、安装面板进行贴合固定。支架的背部预留了平整的安装基面，使用者可以根据实际项目需求，选择双面胶粘接、螺丝紧固或是卡扣固定等多种方式，不需要额外对支架进行二次加工。腔体的开口方向设置在支架的后侧，模块装入后可以从后侧引出杜邦线，不会影响前侧探头的检测面，同时后侧开口也方便后期对模块进行更换、调试，不需要将整个支架从安装位拆除。

从安装边界与尺寸适配来看，这款支架的外部轮廓尺寸完全围绕HC-SR04模块的实际尺寸做最小化设计，不会占用过多的安装空间，非常适合在小型智能小车、桌面级测距装置、机器人避障模块这类安装空间紧张的项目中使用。两个探头开孔的中心距与HC-SR04模块的探头中心距完全一致，开孔深度刚好让探头端面与支架前表面齐平，既不会因为探头突出支架表面容易被磕碰损坏，也不会因为探头凹陷在开孔内部导致声波被孔壁遮挡，缩小检测角度。支架的壁厚做了均匀化处理，在保证结构强度、不会因为日常拆装出现开裂变形的前提下，尽可能控制整体重量，不会给小型移动设备增加过多的负载。

在实际应用场景中，这款支架可以适配绝大多数使用HC-SR04模块的项目：比如学生做arduino智能小车避障项目时，用这款支架固定模块，可以保证探头始终正对小车前进方向，不会因为小车行驶过程中的震动出现角度偏移，导致避障逻辑失效；在小型自动分拣设备的料位检测工位，用这款支架安装超声波模块，可以对模块电路板起到基础的防护作用，避免车间内的粉尘落在电路板上造成短路；在桌面级智能交互装置的人体感应检测位，这款规整的盒式支架也能让外露的检测部分更加整洁，不会出现裸露电路板、杂乱线材影响整体观感的问题。不同于市面上很多通用型传感器支架需要额外调整适配，这款支架是完全针对HC-SR04模块做的专属适配设计，不需要使用者额外测量尺寸、调整安装位，拿到手就可以直接将模块装入使用，大幅减少项目开发过程中的结构适配工作量。
