VL53L0X激光测距传感器带支架结构

这套结构围绕小型飞行时间激光测距模块的实际装机需求展开，核心对象是一块紫色PCB形态的VL53L0X测距板，板上布置有测距芯片、屏蔽或保护盖、六根直插排针以及两侧带沉孔的安装耳。建模时没有把传感器只当作孤立电子元件处理，而是把板卡、引脚、安装孔、支架边界和型材装配关系一起纳入，便于在自动化设备、教学流水线、机器人小车上进行空间校核。

从使用场景看，这类模块常被放在输送线旁、分拣工位、移动机器人前端或实验台架上，用来获取目标与检测面之间的短距离变化。它输出的是距离信息，可用于物料有无判断、接近限位、简易定位、避障提示以及传送带演示中的位置反馈。由于模块本身体积小、工作电压和接口适合嵌入式控制，结构设计的重点不在复杂传动，而在如何让脆弱的电路板稳定固定、让测距窗口朝向正确、让接线和维护不干涉周围机构。

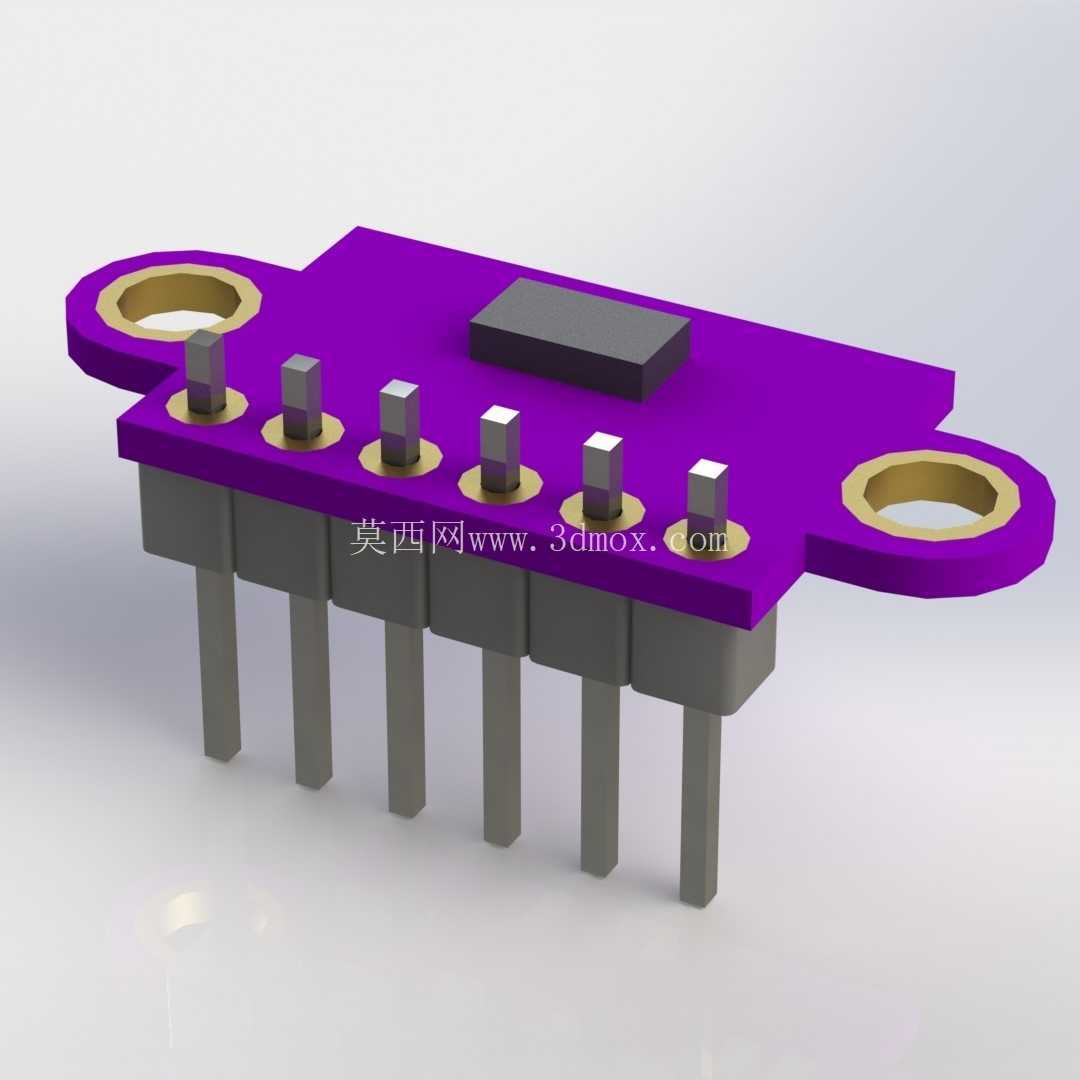

板卡两侧的圆形安装孔是整个结构的装配基准。孔位采用螺钉穿过安装耳的方式固定，孔周做了类似沉孔或垫圈容纳区域的造型，能够让螺钉头或紧固件沉入板件表面附近，减少突出高度。中间PCB区域保留了电子元件的高度差，黑色矩形元件位于板面上部，六根金属排针沿板边等距排列，引脚向下伸出。这样的表达可以在总装中直接检查排针与底座、线束、侧板之间的间隙，避免装机后出现插头顶到型材、引脚弯曲或焊接区受力的问题。

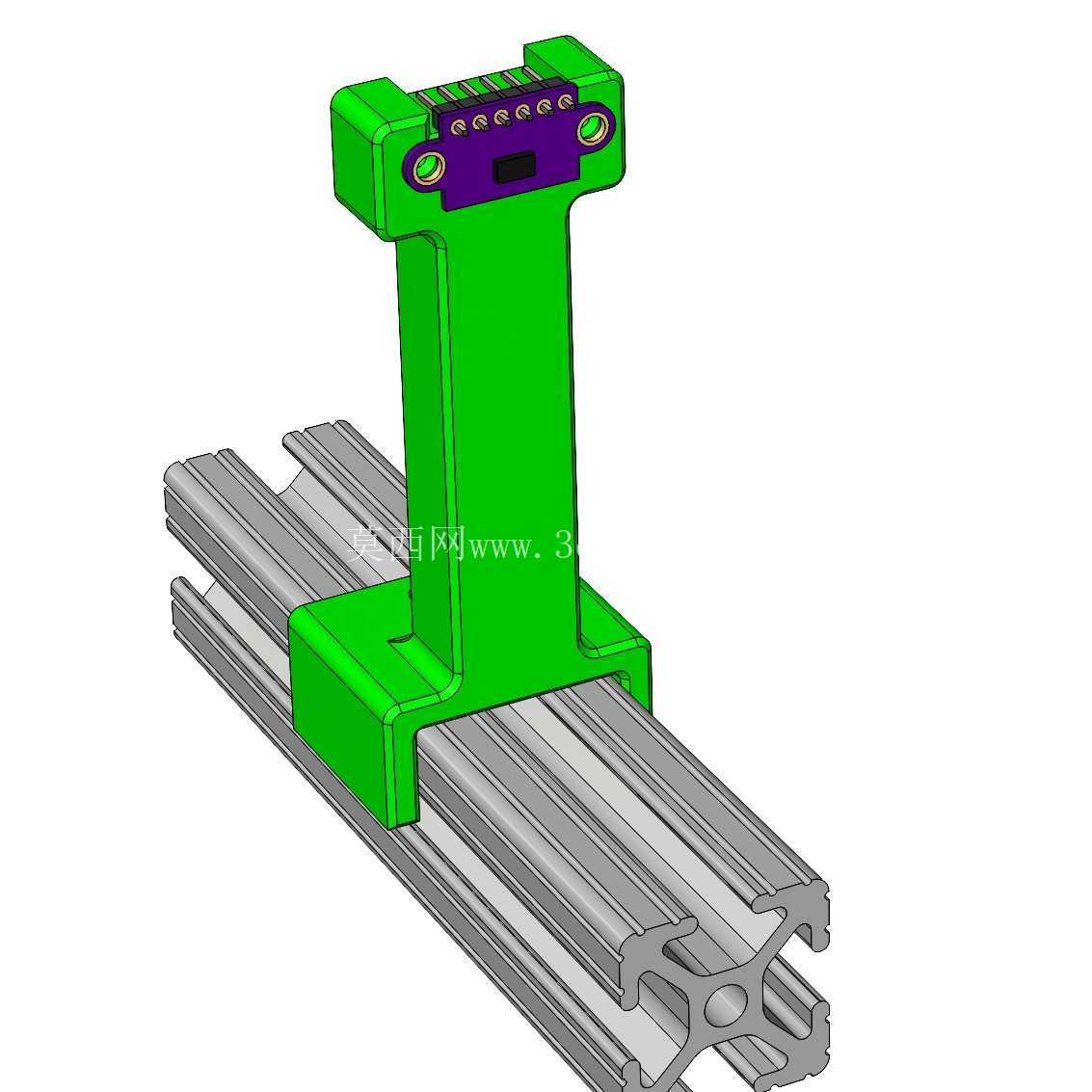

配套支架的思路偏向3D打印和铝型材快速搭建。支架需要承担两个任务：一是把测距板保持在确定的检测高度和角度上，二是把载荷传递到3030型材或相近规格的框架上。模型说明中提到的25.4mm安装尺寸对应常见英制间隔，在需要适配30mm型材节距时，可以通过调整支架连接段、孔位或垫块来实现。工程上这类改动不宜直接缩放整块电路板，因为排针间距、芯片封装和安装孔属于功能边界，更合理的做法是修改支架上的长圆孔、转接板或压紧片，让电子板保持原始尺寸。

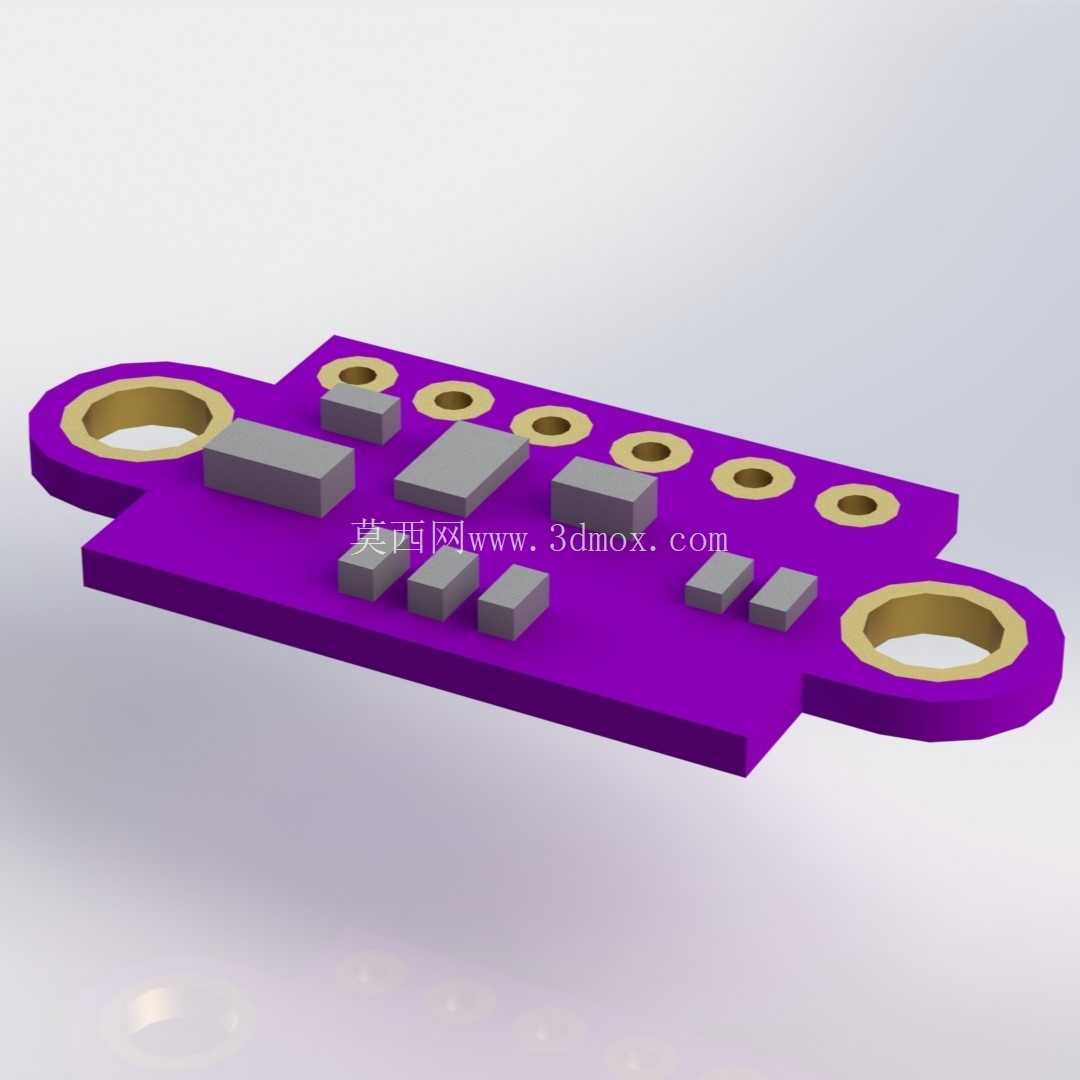

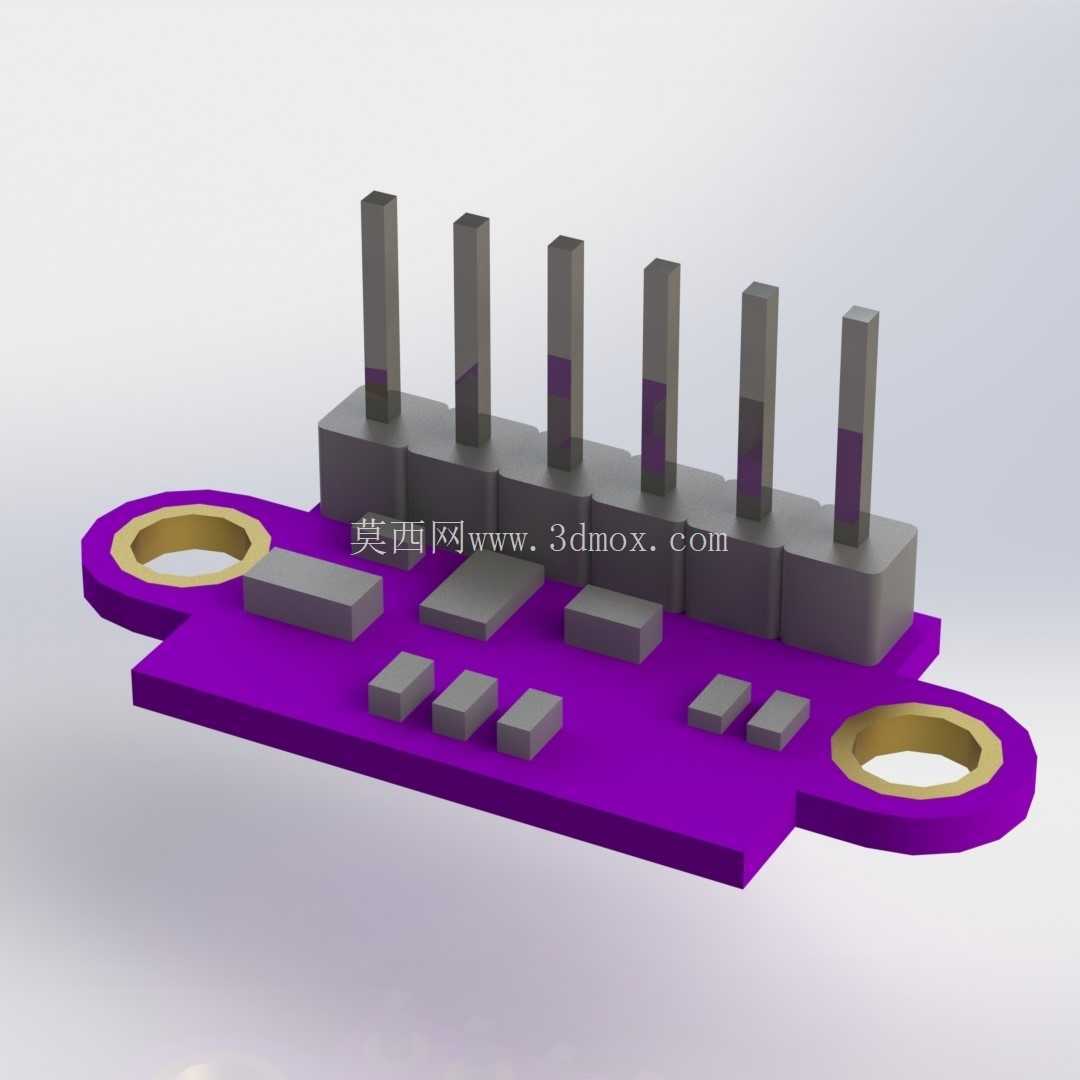

外形尺寸方面，传感器板呈扁平长条状，长度方向由安装耳和排针区共同决定，宽度方向以芯片和引脚排布为限制。安装耳向两侧外伸，使固定点远离排针，螺钉锁紧时不会压到焊接区域。排针向下的延伸长度决定了下方需要预留的插拔空间；若采用直插母座，板底与安装面之间还要留出母座高度和手指操作空间。若采用焊接引线，则可降低下方高度，但需要在支架上增加线槽或扎带固定点，防止线缆拉扯焊点。

测距方向的设计尤其需要注意。VL53L0X依赖光学发射和接收窗口获取距离，支架不能遮挡芯片上方或前方的有效视场，也不能让浅色螺钉、黑色线缆、型材边缘进入近距离反射区。实际布置时，模块应尽量正对被检测面，倾斜安装会改变投影距离和回波强度；在输送线演示中，如果目标物表面颜色、反光率变化较大，结构上可以保留调节余量，让板卡沿高度或俯仰角微调。模型把安装耳、板体和引脚分开表达，正是为了在干涉检查时快速判断哪些零件可以调整，哪些尺寸不能随意改动。

与铝型材配合时，支架底部应贴合型材槽面或利用T型螺母压紧。若用于教学实验室传送带，支架通常侧装在型材立面上，传感器朝向物料通道；若用于小型移动机器人，则可能前装或下装，前方需要保持开阔。对于3D打印件，壁厚、螺钉柱强度和打印方向会影响可靠性，安装耳附近不宜形成尖锐过渡，受力路径应从螺钉孔连续延伸到型材夹持面。PCB本身不适合作为主要承力件，支架应托住板体或通过螺钉孔限位，避免让排针承担整机振动。

整体建模把电子模块的细小引脚、板上元件高度、安装孔沉台和支架连接关系都保留下来，适合在设备方案阶段做布局确认。它既能作为测距工位的结构参考，也能用于检查3030型材框架、传送带侧板、线束走向和检测窗口之间的空间关系。
