视觉检测三轴微调相机安装支架

这套结构面向机器视觉工位的相机固定与姿态精调需求，常见于自动化产线的外观缺陷检测、尺寸测量、定位引导、条码识别以及装配对位场景。相机在视觉系统中的位置并不是一次装夹就能确定，实际调试时往往需要围绕拍摄视野、焦距、工件基准和光源角度反复修正，因此支架不能只承担承重作用，还要提供稳定、可重复、可锁紧的多自由度调节能力。该结构将相机夹持、横向滑移、纵向位置补偿和角度微调集中在一个紧凑模块中，适合安装在设备机架、检测平台、输送线侧方或机械手周边固定工位。

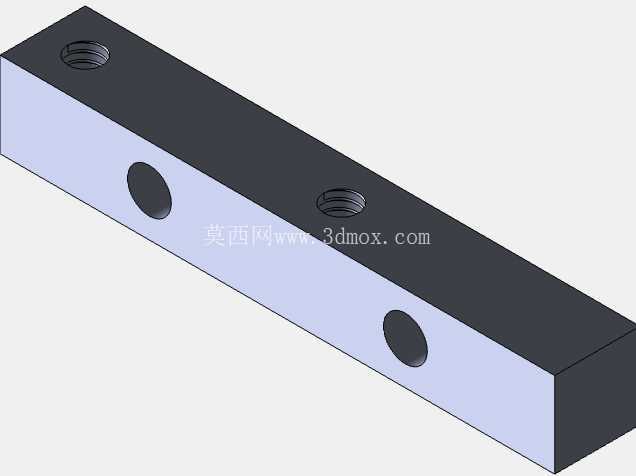

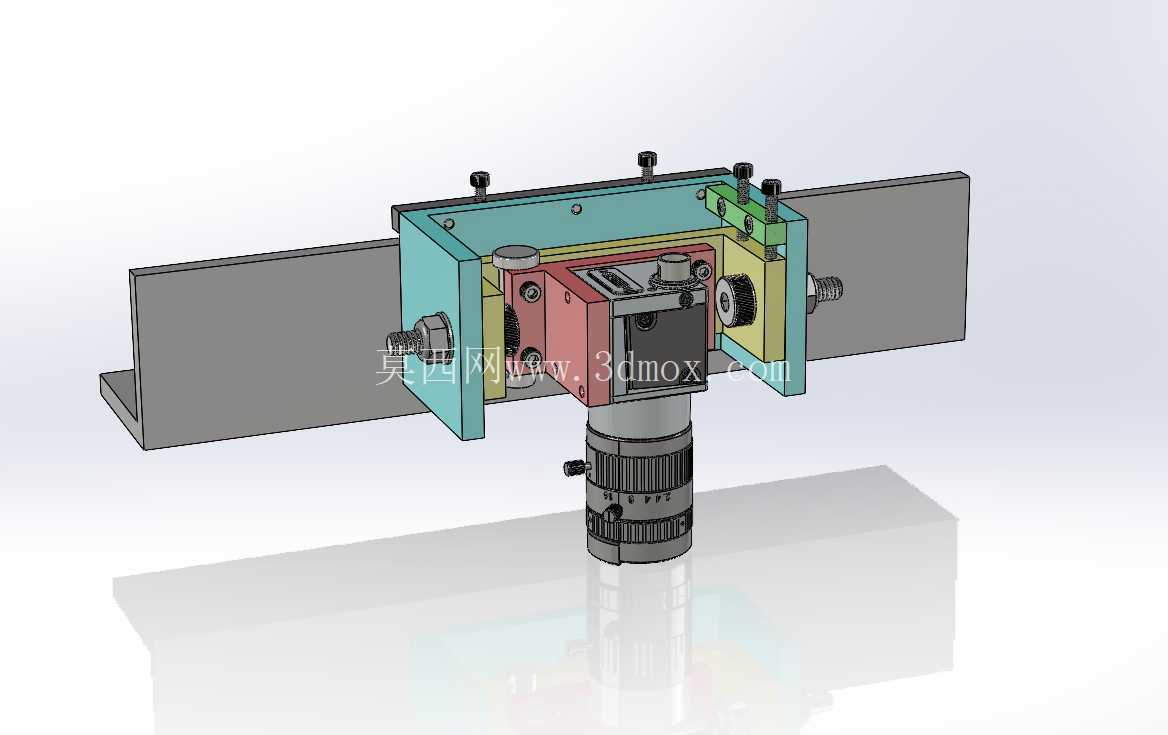

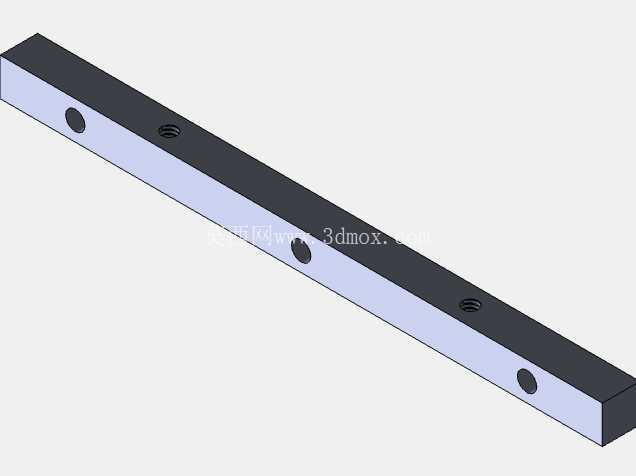

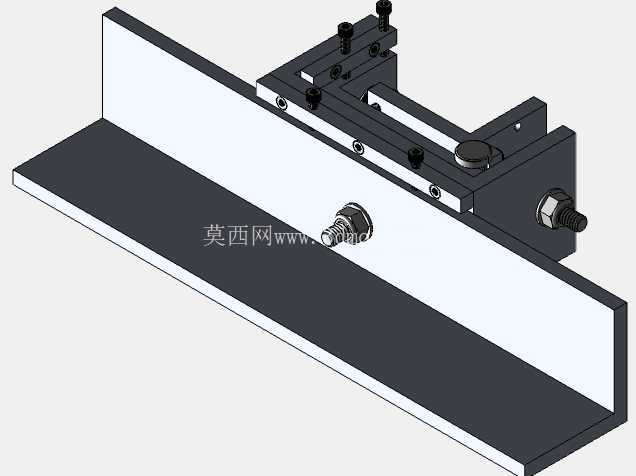

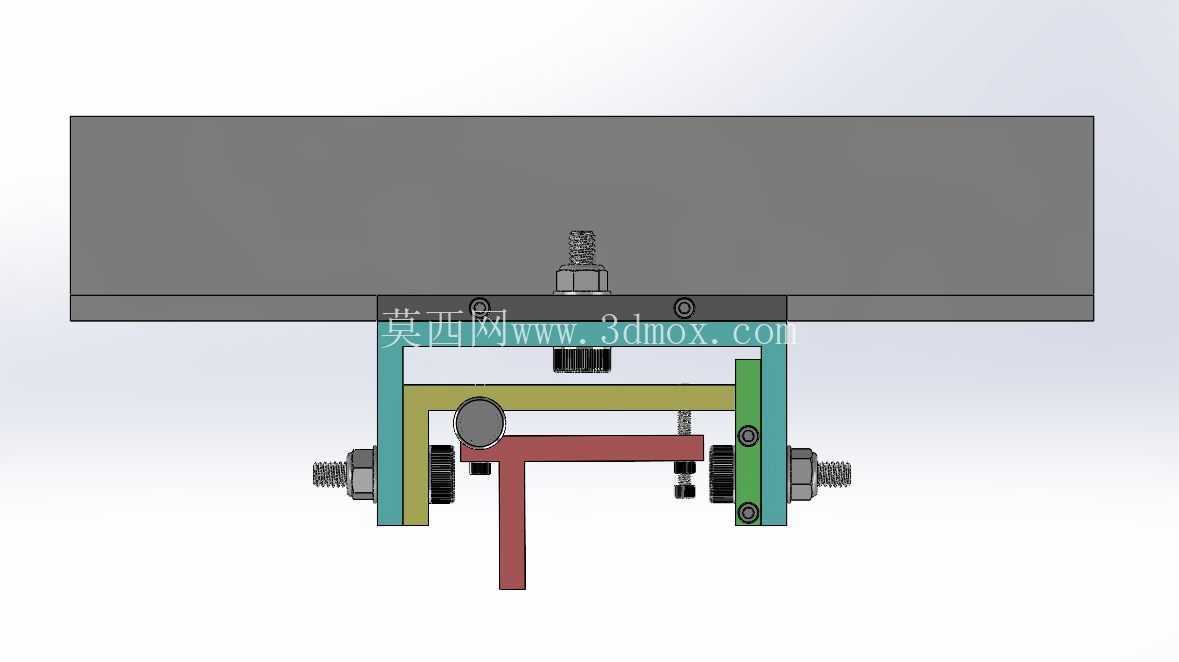

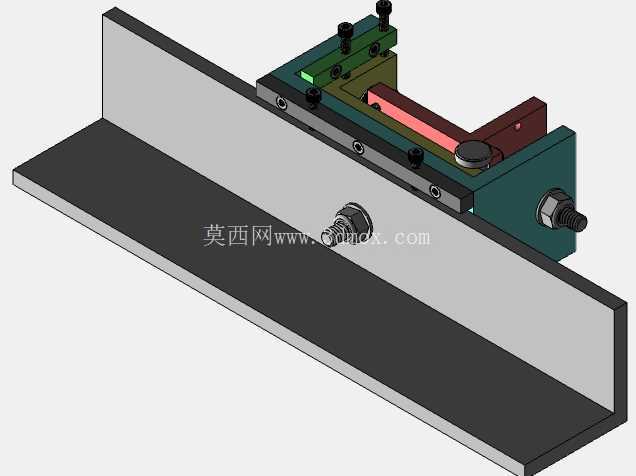

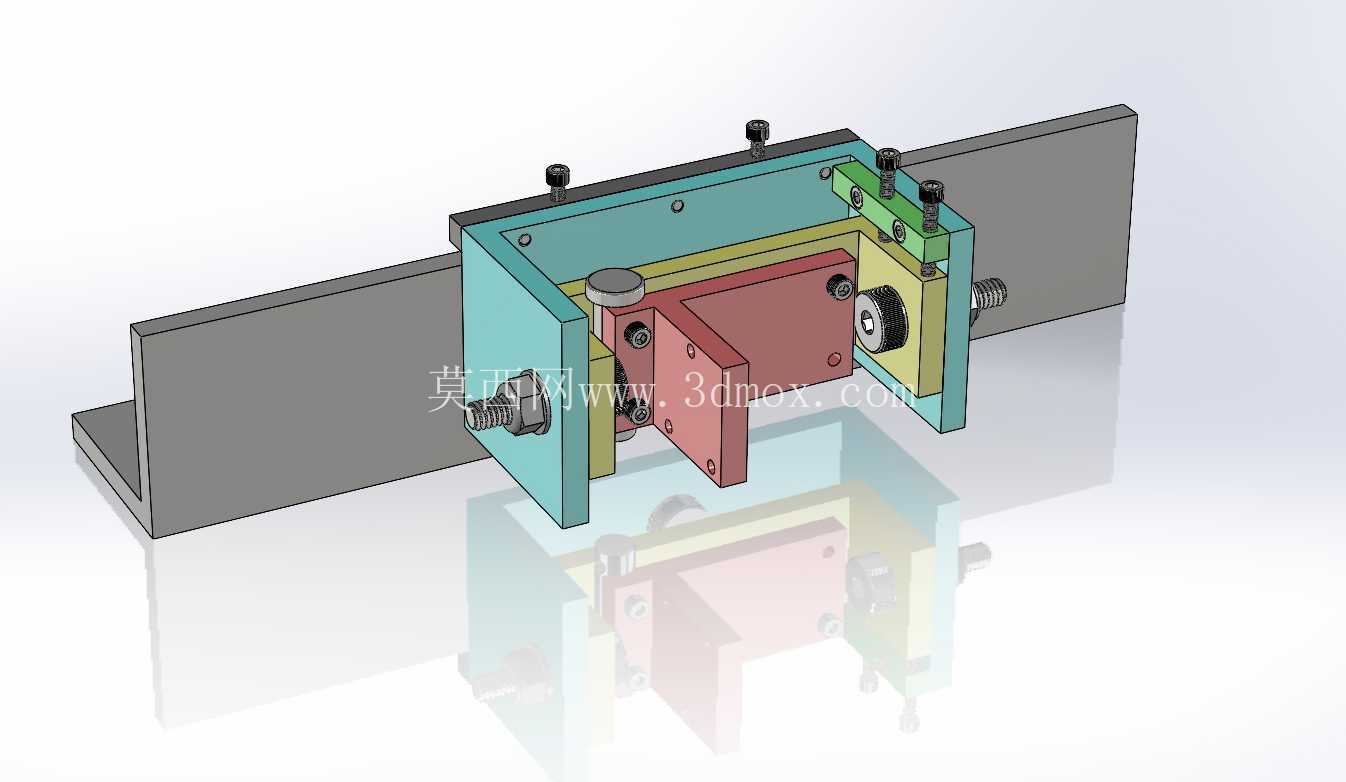

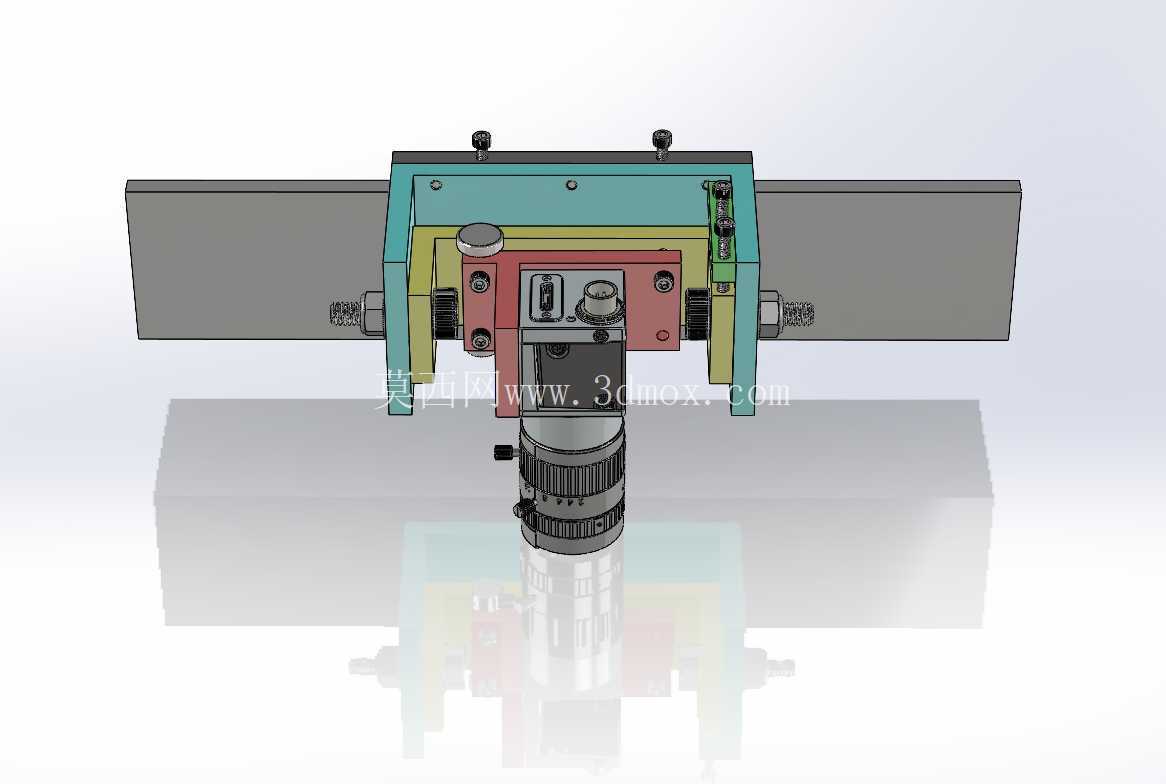

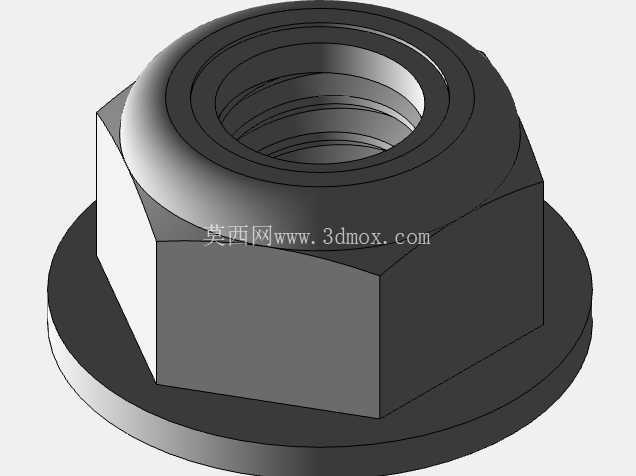

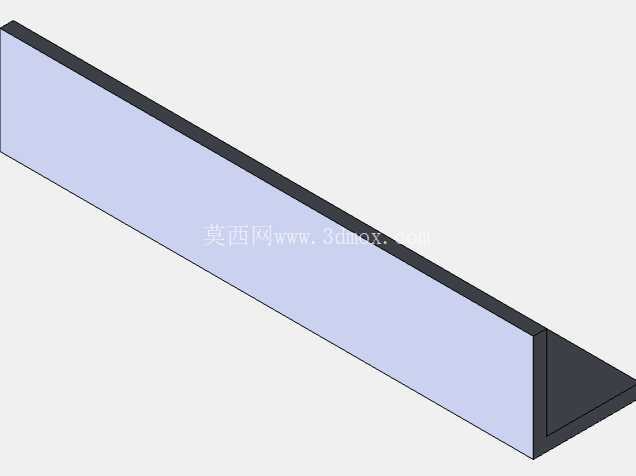

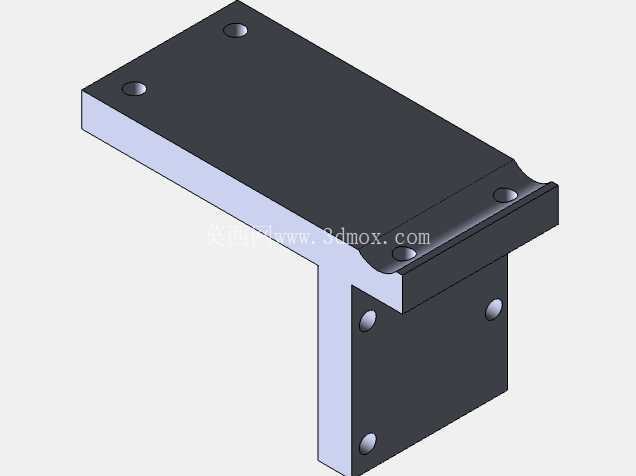

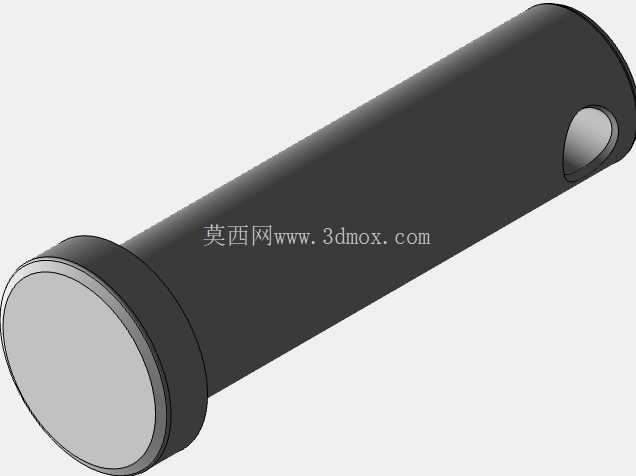

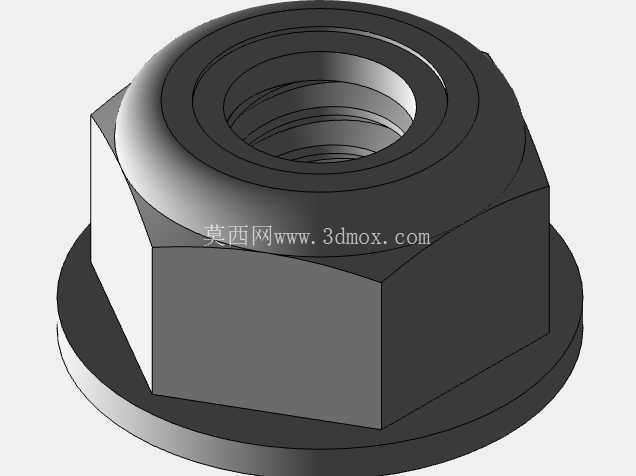

从实际用途看，支架下部用于安装工业相机及镜头，中部通过多层滑移板和锁紧件形成可调平台。相机工作时需要保持光轴相对目标面稳定，若支架刚性不足，设备振动、输送带启停或气缸动作会造成图像边缘模糊、测量基准漂移。该设计在调节板之间采用面接触方式，配合侧边紧定螺钉和压板结构，使调整完成后各运动副能够被可靠锁定，避免仅靠小螺钉点接触导致的滑移松动。两侧伸出的安装板可将整个组件固定在型材、钢板或立式支座上，安装边界清晰，便于在有限设备空间内布置。

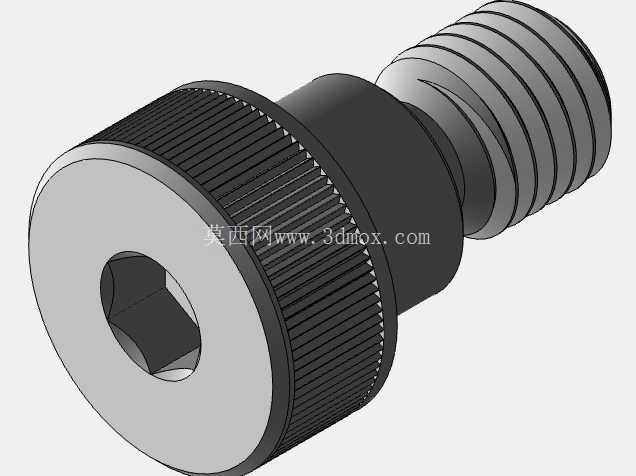

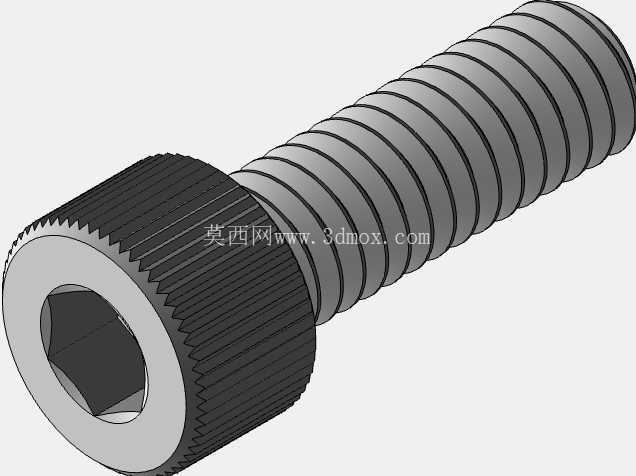

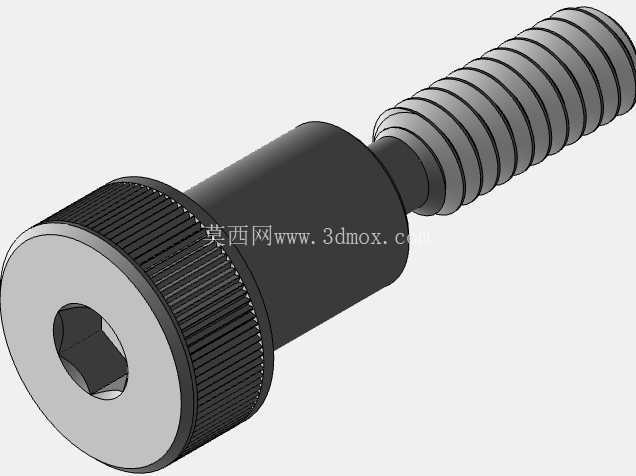

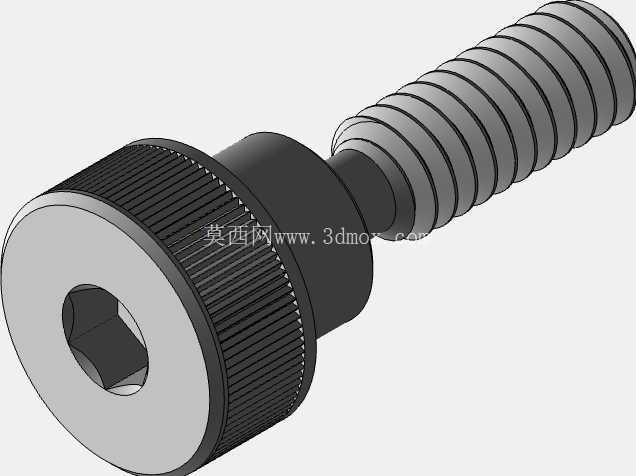

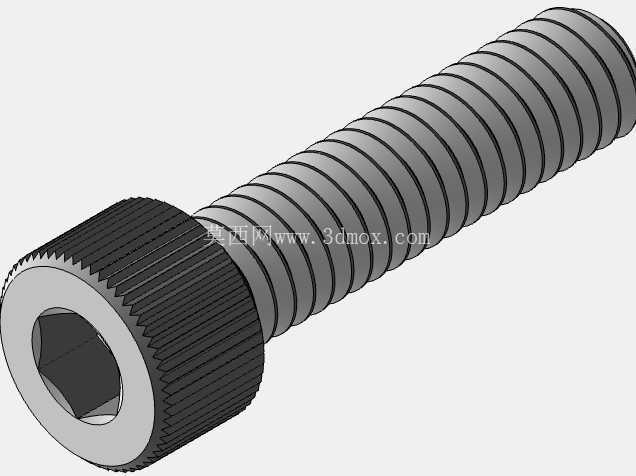

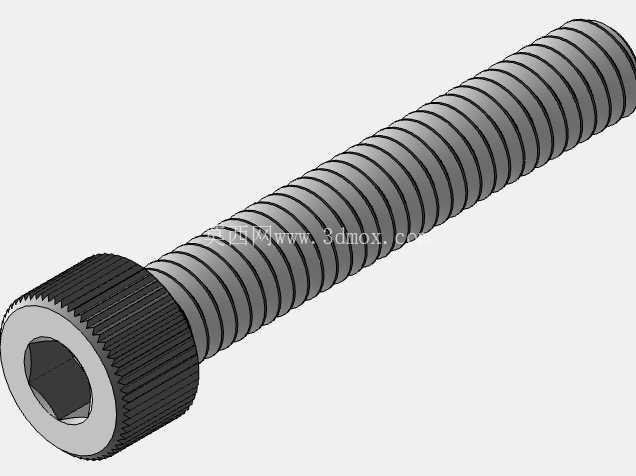

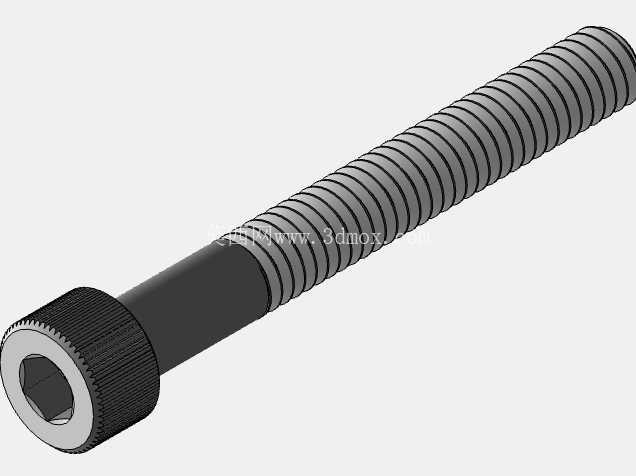

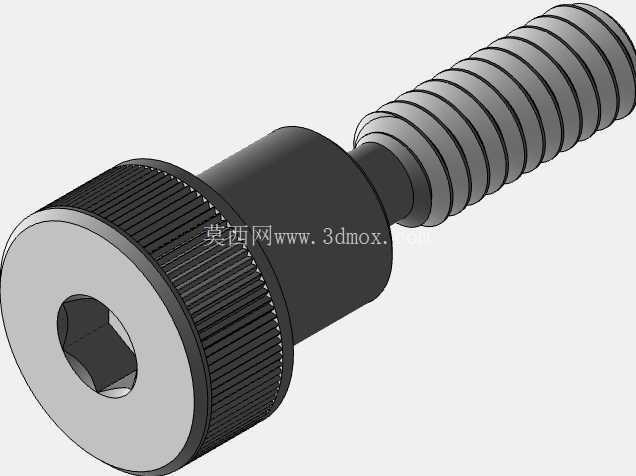

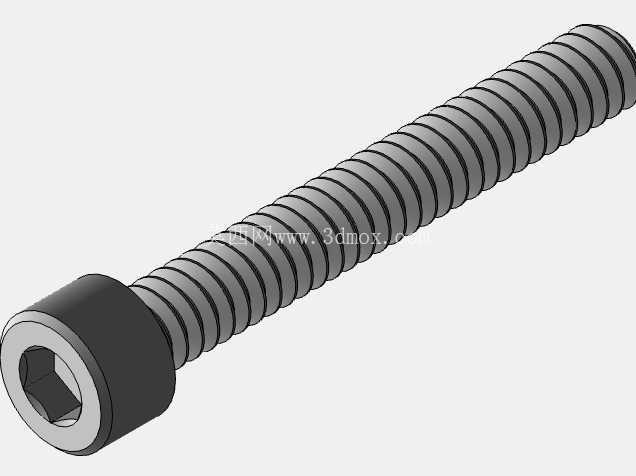

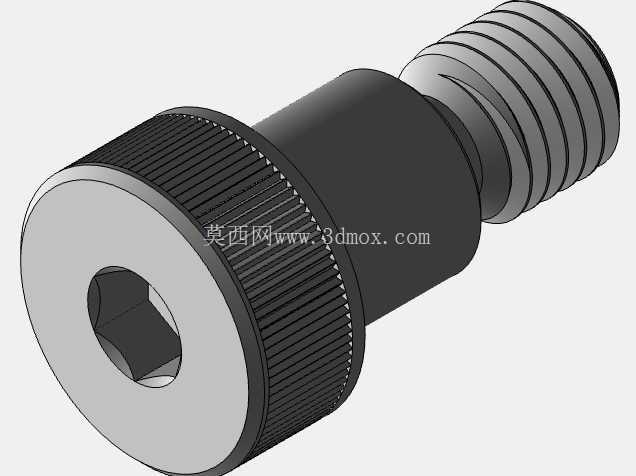

结构设计上，三轴调节并不是简单叠加三个滑块，而是考虑了相机视觉调试的操作顺序。粗定位阶段，先通过外层安装板确定相机与工件的大致距离和视野范围；随后利用中层滑台补偿水平方向偏差，使目标特征进入图像中心；最后通过细微位移调整镜头工作距离，配合焦距和光圈获得清晰图像。侧面设置的调节螺钉用于推动滑移板产生小行程位移，锁紧螺钉则在位置确认后压紧板件。这样的布置能让调试人员在不拆卸相机的情况下完成微米级到毫米级的位置修正，减少反复松装带来的基准丢失。

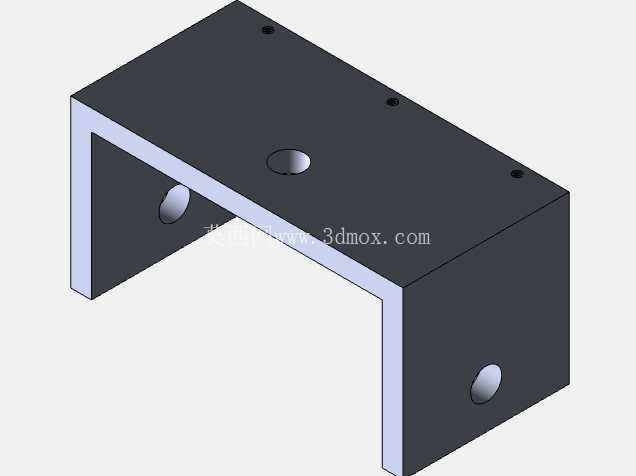

相机夹持部分采用围合式安装空间，可适配常见方形工业相机本体，底部预留镜头穿过区域，使镜头轴线能够垂直向下或按工位需要转向。支架内部设置限位和避让面，既保证相机外壳被稳定约束，也避免调机过程中与镜头调焦环、线缆接头或光源支架发生干涉。对于需要搭配环形光源、同轴光源或条形光源的工位，该支架周围仍保留一定扩展空间，可在同一安装基准上增加光源连接件，使相机与光源的相对位置更容易保持一致。

从外形尺寸与安装边界判断，整体模块属于中小型视觉工装，宽度方向由两侧固定翼板决定，适合跨接在机架开口或型材横梁上；高度方向集中在相机夹持框与下方镜头伸出段，选型时需重点核对镜头长度、相机底面到被测物的距离以及支架下方维护空间。若镜头较长，应确认最低处不会与工件、托盘或输送夹具发生碰撞；若相机线缆从侧面出线，则要在横向调节行程末端保留线缆弯曲半径。安装孔位建议与设备基准面统一，固定后先进行视野标定，再依次锁紧各轴，锁紧后复拍特征点，确认图像中心没有偏移。

在建模和出图时，需要把固定件、调节件、夹持件之间的装配关系表达清楚，尤其是滑移面、螺钉过孔、锁紧压块和相机避让腔。工程应用中，这类支架的价值在于把视觉调试从临时拼凑的角码、长孔和垫块，转变为有明确调节方向、有刚性约束、有安装基准的专用工装。它既适用于标准检测站的快速复制，也适合非标准自动化设备中根据工件高度、相机型号和镜头视场进行参数化改型。
