4040欧标工业铝合金挤压型材截面结构

该截面属于自动化设备框架中使用频率很高的40系列欧标铝合金型材，外轮廓控制在40mm×40mm的方形边界内，适合在输送线侧架、检测设备护罩、小型工作台、3D打印设备骨架、电子装配工位台以及实验台架中作为主承力杆件使用。型材四周均布置标准槽道，槽口宽度按8mm轨道设计，能够直接容纳T型螺栓、滑块螺母和弹片螺母，使面板、铰链、脚轮、调节脚、传感器支架等附件可以沿杆件长度方向任意位置固定，不必在杆件上额外钻孔。

从截面布局看，四个方向的槽口对称分布，杆件在X、Y两个方向上的装配习惯基本一致，搭建框架时不需要反复区分朝向。中心区域设置约10mm孔径的圆孔，可用于穿线、布置拉杆，或在需要高强度拼接时配合内连接件使用。中部保留较厚的实体腹板，外缘通过多段空腔和加强筋形成箱形受力结构，在控制材料用量的同时提高抗弯和抗扭能力。对于跨度不大的水平梁，这种截面能够承受常规面板、气动元件、线缆拖链和轻型执行机构的载荷；对于竖直立柱，则可配合角件或内置连接件形成稳定框架。

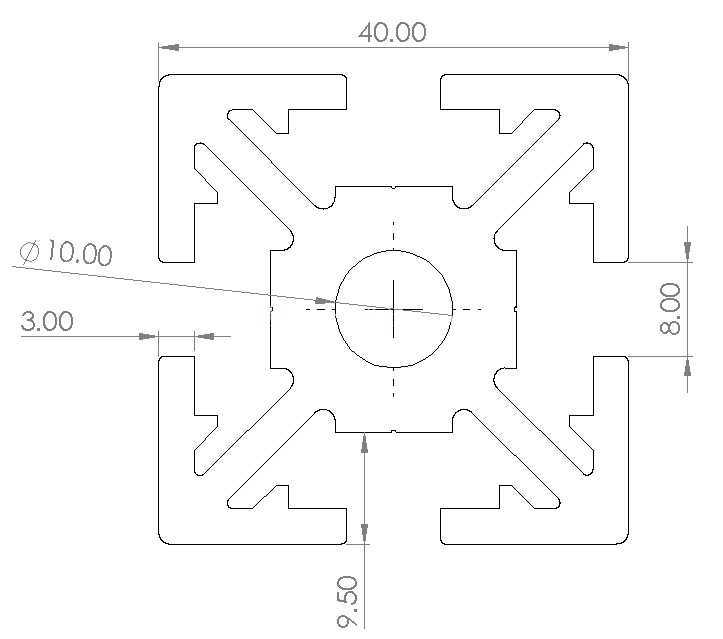

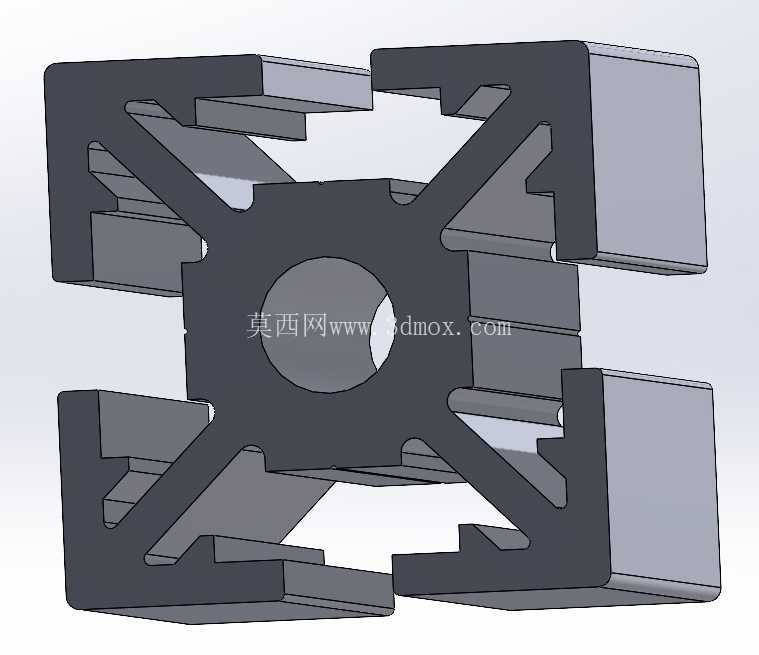

建模时需要重点还原槽口的钩边、斜向加强筋、中心圆孔以及外圆角过渡。槽道不是简单矩形开槽，其内侧带有容纳螺栓头的扩口和限位边，若只按外观绘制，后续装配T型螺栓时会出现干涉或无法锁紧的问题。斜向筋板将外侧槽壁与中心区域连接起来，使螺母滑块在槽内运动时外侧壁具备足够刚度，也避免拧紧角件时槽口产生明显张开。截面外轮廓的圆角和槽底过渡圆弧应连续处理，拉伸成实体后可得到清晰的等截面杆件，便于按工程需要截取不同长度。

在实际选型中，4040规格常被用作设备主框架的基础杆件。两侧槽道可安装透明亚克力板、钣金门板或铁丝网防护板，顶部槽道可固定直线导轨、拖链支架和安装板，底部槽道则便于连接脚杯、脚轮或地脚连接板。由于槽口沿全长开放，设备调试阶段调整开关、按钮盒、照明灯具和管线夹的位置非常方便，这也是铝型材框架相比焊接钢架的重要优势。若框架需要承受较大弯矩，可将两根4040型材并排使用，或在高负载位置选用壁厚更大的同系列截面；若只是轻型防护围栏，单根杆件即可满足常规刚度要求。

安装边界方面，杆件外形宽度和高度均为40mm，布置三维布局时可按40mm模数进行阵列和对齐。相邻杆件垂直连接时，角件会占用槽口外侧一定空间，若外侧还要安装门板或封板，需要在模型中预留角件避让区域。中心孔适合走低压线缆或气管，但不应作为主要定位连接面；需要精确定位时，仍应依靠端面加工、定位销或专用三维连接件。槽道内放入螺母后，螺栓轴线应垂直于型材槽底，锁紧过程中滑块会在槽腔内旋转并贴合内钩边，从而把外部附件压紧在型材表面。

该类截面的设计思路体现了工业框架材料模块化、少加工、可重复拆装的特点。它不追求复杂外形，而是通过对称槽道、中空加强结构和标准连接接口，把切割、钻孔、焊接等现场工作量转移到标准化装配中。结构工程师在搭建设备时，可以先按安全防护范围、人员操作高度和物料输送宽度确定框架外尺寸，再将4040型材作为网格单元布置；需要维护的位置保留开门段，需要固定机构的位置利用槽道加装加强板。这样形成的机架既具有整齐的外观，也能在后期改造时快速拆卸、重组和扩展。

从受力传递看，设备面板和外部附件的载荷通过螺栓、滑块螺母传递到槽口钩边，再由外侧壁和斜筋传至中心腹板，最终在立柱与横梁的连接节点处分散到整组框架。建模阶段若要进行有限元校核，应保留真实壁厚和筋板形状，不宜把型材简化成实心方钢，否则质量和刚度结果都会偏离实际。对于长跨梁，还应结合端部连接方式评估挠度；角件连接便于安装，但刚性弱于内置高强度连接件，高精度导轨支撑处可增加内部连接或侧面加强板。

整体而言，该4040欧标型材截面兼顾了承载、走线、附件安装和框架扩展需求。其8mm槽道与10mm中心孔形成明确的装配接口，40mm方形外廓便于模数化布局，四周对称槽口则降低了机架设计和现场装配的复杂度。
