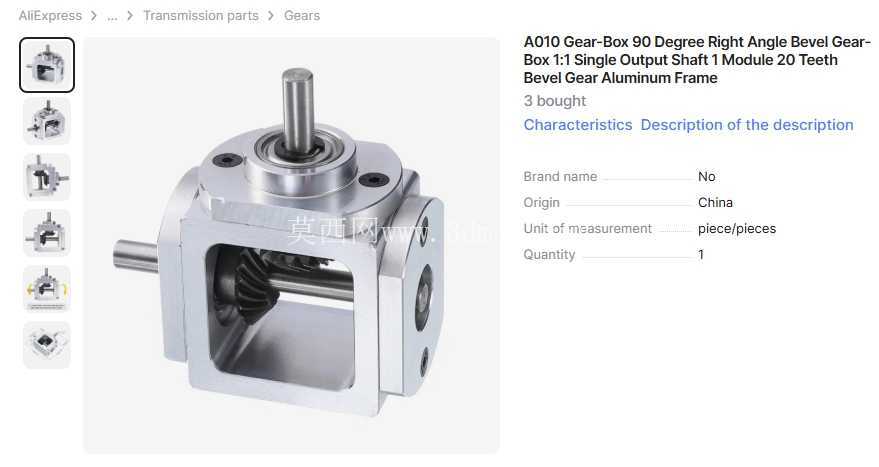

1比1单输出90度直角锥齿轮传动箱

　　在小型自动化输送线、桌面级非标工装、轻型检测设备的动力布局中，经常会遇到动力输出方向与执行端输入方向呈90度垂直的布局需求，这类场景如果采用同步带、链轮等挠性传动件换向，不仅会占用额外的安装空间，张紧结构带来的后期维护成本也会明显提升，而采用锥齿轮结构的直角传动箱，就能在极小的空间内完成动力的直角换向传递，适配紧凑空间内的动力排布需求。这款1:1传动比的单输出直角锥齿轮箱，采用等速换向设计，输入与输出端转速保持一致，不会改变原动机的输出转速参数，适合对传动比无减速或增速要求、仅需完成动力方向转换的安装场景，比如轻型翻转机构的动力传递、小行程垂直顶升机构的水平动力输入、桌面型分拣设备的换向动力排布，都能通过这类传动箱完成动力路径的调整。

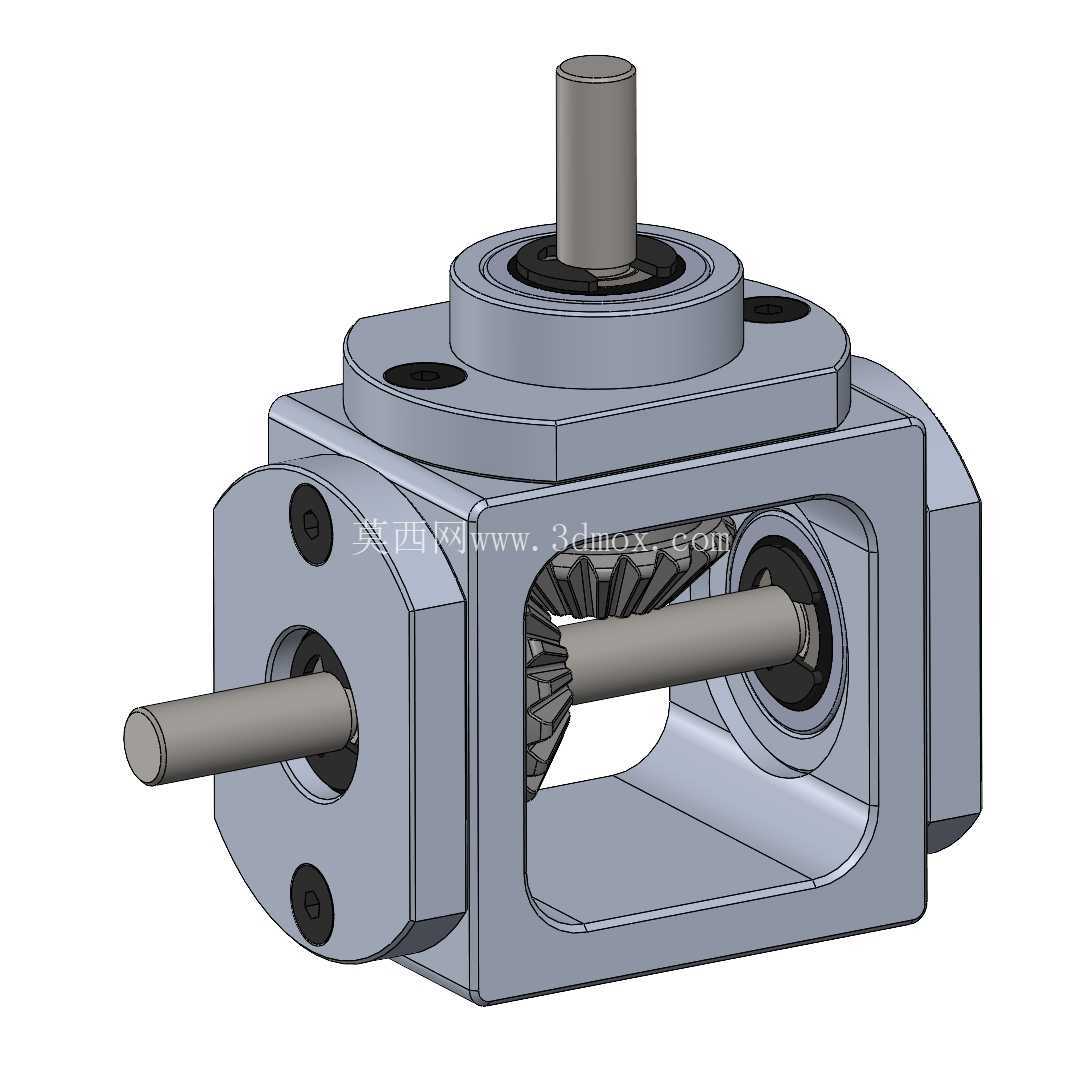

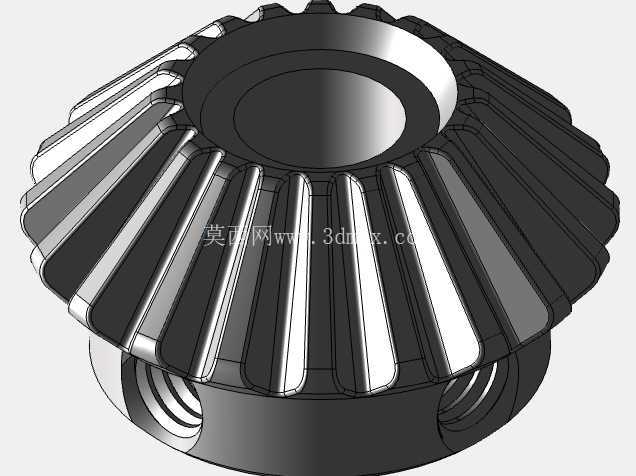

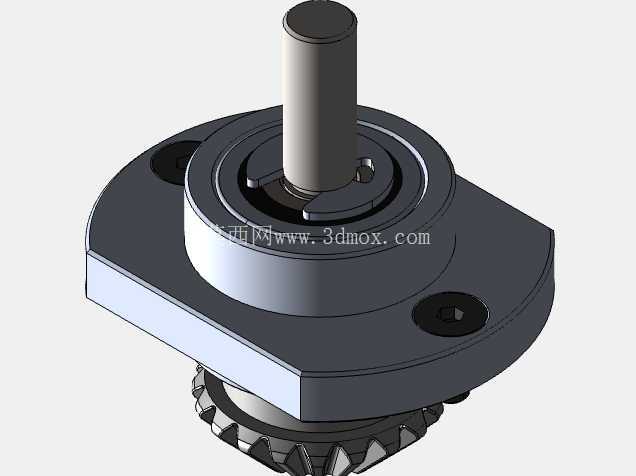

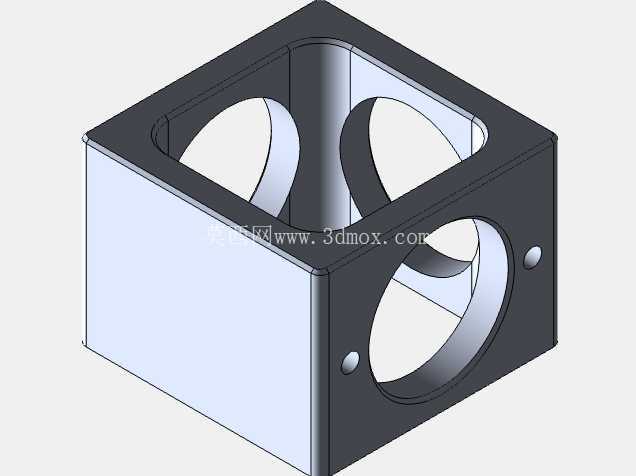

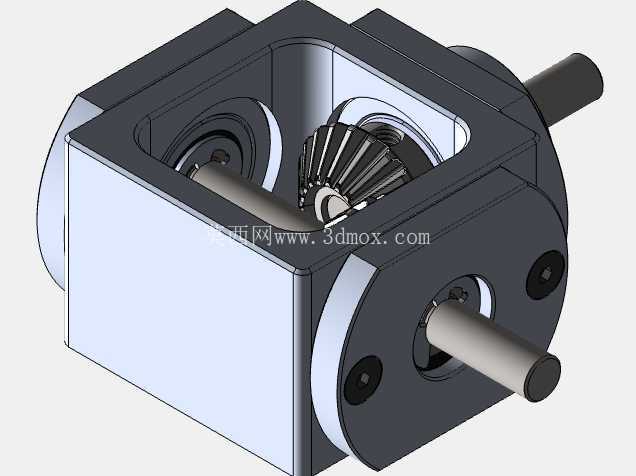

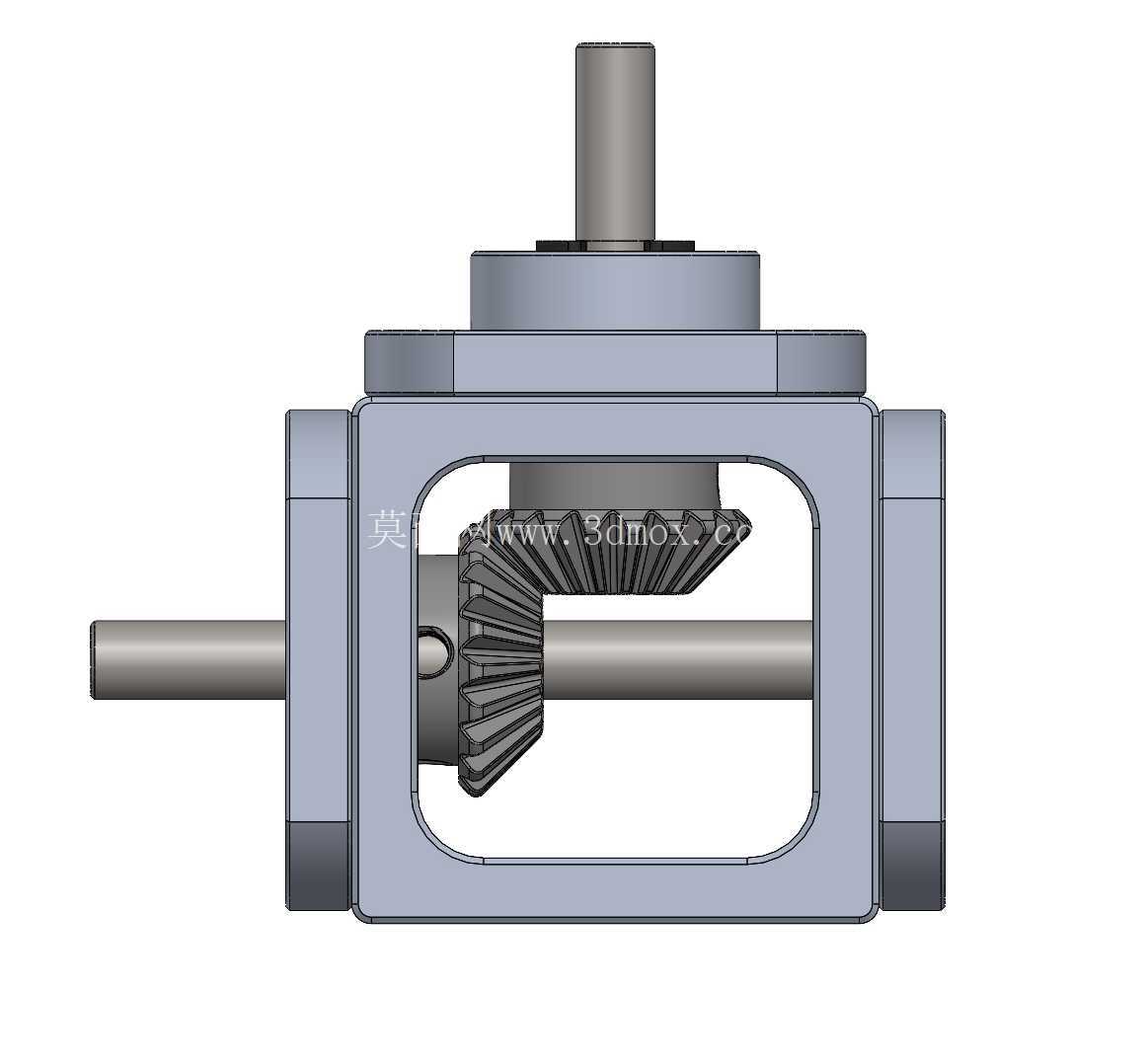

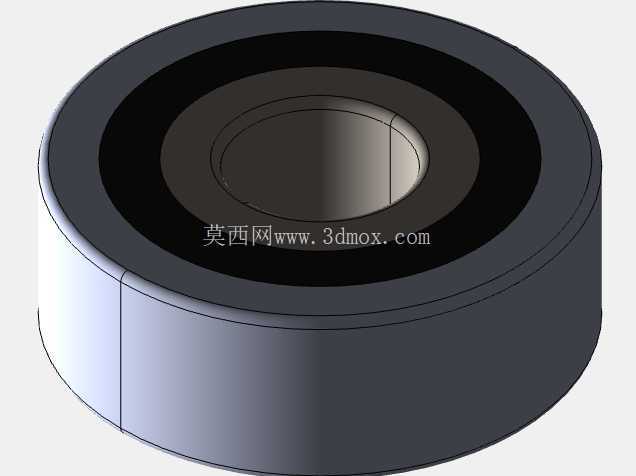

　　从结构设计来看，这款传动箱采用剖开式铝制框架壳体，壳体本身兼顾支撑与防护作用，铝材质的轻量化特性可以降低整体组件重量，同时铝件的加工精度更容易保证轴承安装位的同轴度要求，减少齿轮啮合过程中的偏载问题。内部采用1模数20齿的直齿锥齿轮配对，直齿锥齿轮的加工难度低于螺旋锥齿轮，装配时的啮合间隙调整更便捷，适合小负载、低转速的传动场景，齿轮啮合区域位于壳体中心腔室，输入轴从壳体侧部水平伸出，输出轴从壳体顶部垂直伸出，两个轴的轴线在壳体内部呈空间90度相交，保证锥齿轮的节锥能够完全贴合，传递扭矩过程中不会出现额外的轴向窜动。

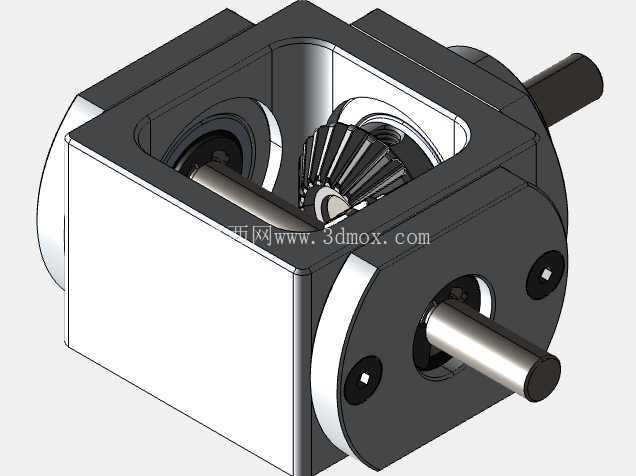

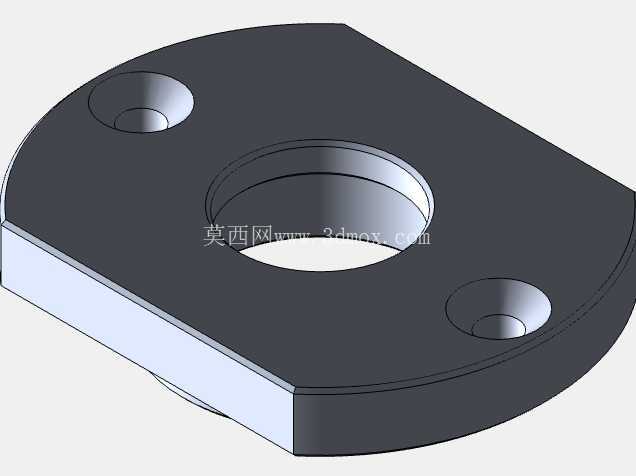

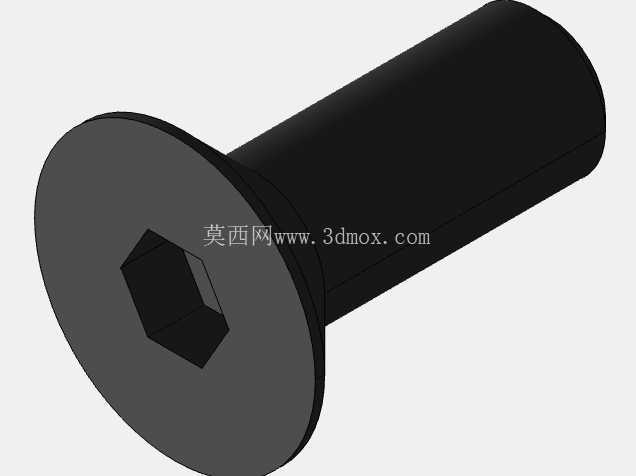

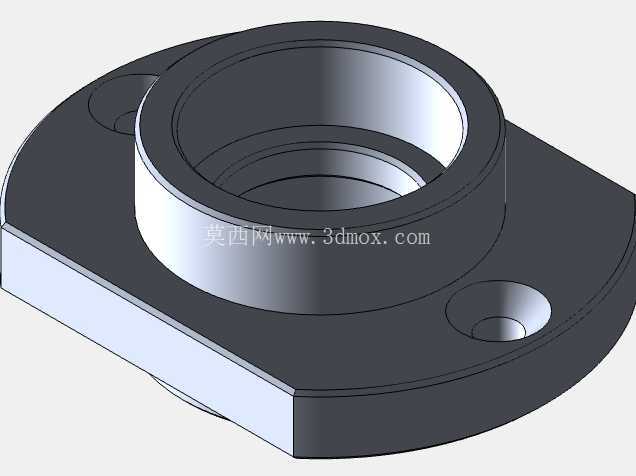

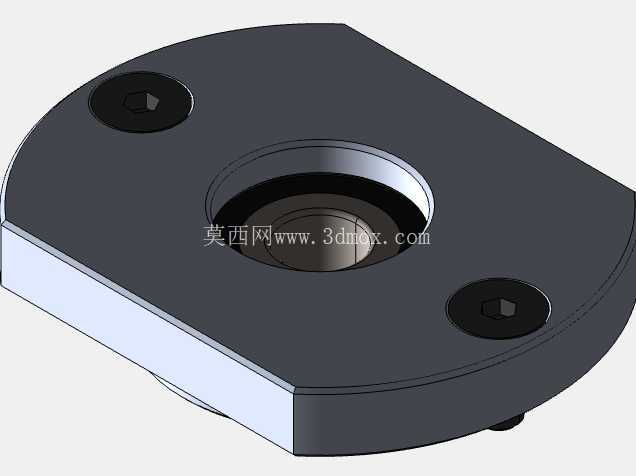

　　安装边界方面，壳体的各个安装面都预留了螺栓沉孔，输入、输出轴的轴伸端都采用统一的6mm孔径适配标准，可直接配套常用的联轴器、同步轮等传动连接件，不需要额外做轴径转接；壳体的方形主体结构可以直接贴合设备安装板固定，不需要额外设计定制安装支架，侧方的观察开口可以在装配时直接观察锥齿轮的啮合接触斑点，方便装配阶段调整齿轮间隙，后期维护时也可以直接通过开口检查齿轮磨损情况，不需要完全拆解壳体。

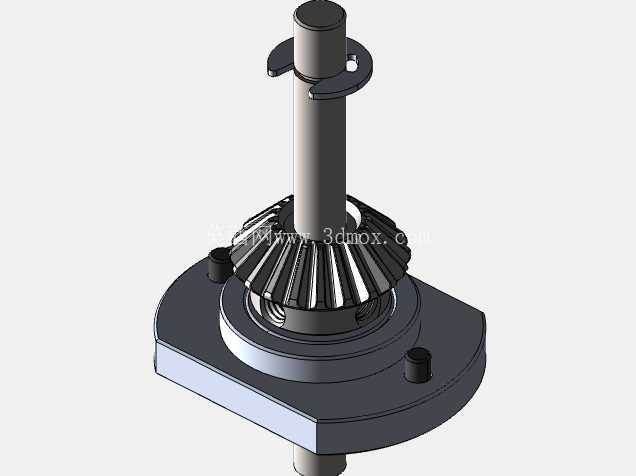

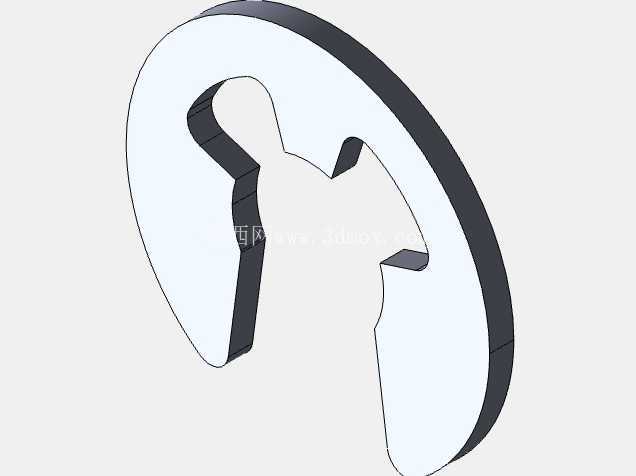

　　实际选型应用时需要注意，这类等速直角锥齿轮箱不具备扭矩放大作用，输入端的扭矩参数需要和负载端的需求匹配，不能替代减速机使用；由于采用直齿锥齿轮结构，运行时的噪音会略高于螺旋锥齿轮结构，不适合对静音要求极高的精密检测场景，但在常规的工业非标设备、小型工装夹具的动力传递场景中，其结构简单、装配便捷、成本可控的优势十分明显。建模过程中，壳体的轴承安装位需要预留标准的轴承配合公差，轴类零件的轴肩位置需要匹配轴承内圈的定位尺寸，锥齿轮的齿形参数按照标准1模数直齿锥齿轮生成，保证配对齿轮的啮合间隙控制在合理范围，避免运行过程中出现卡滞或齿面磨损过快的问题；壳体上的固定螺栓孔位置需要和内部齿轮的运动包络保持足够安全距离，避免螺栓伸入腔室干涉齿轮转动，轴伸端的密封槽位置预留标准密封件安装空间，可根据使用场景添加密封圈阻挡粉尘进入齿轮腔室，延长组件的使用寿命。在很多紧凑型设备的布局中，动力源往往因为空间限制无法直接正对执行端安装，这类直角传动箱就相当于动力路径上的转角节点，不需要改变原动机的安装位置，就能把动力传递到垂直方向的执行组件上，大幅降低设备整体的布局难度，减少不必要的结构冗余。
