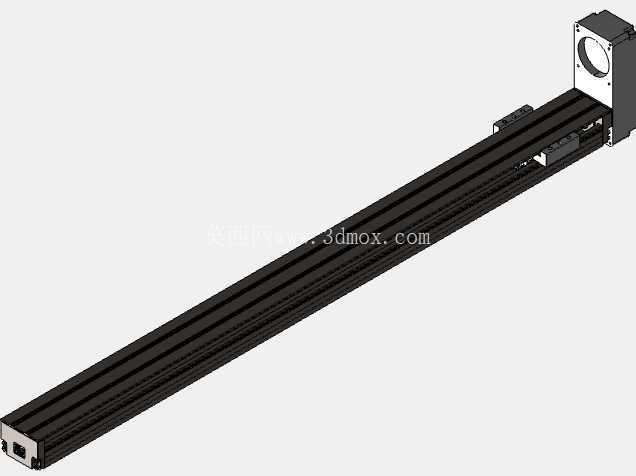

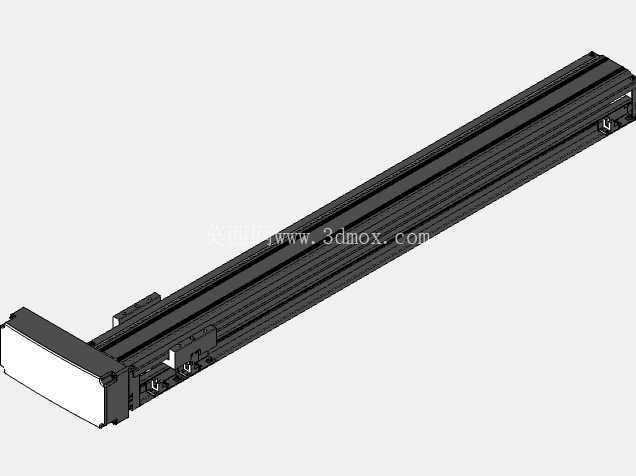

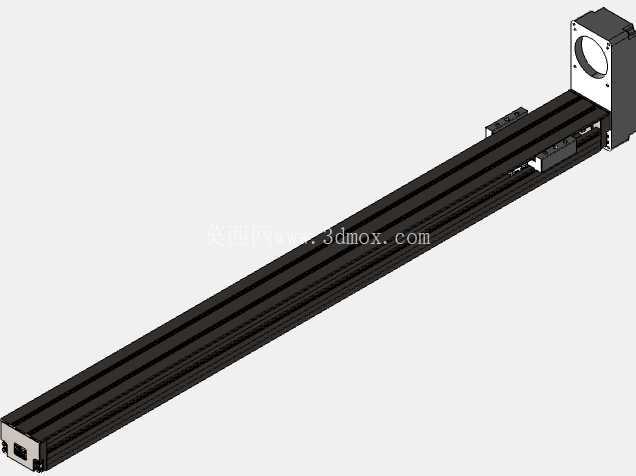

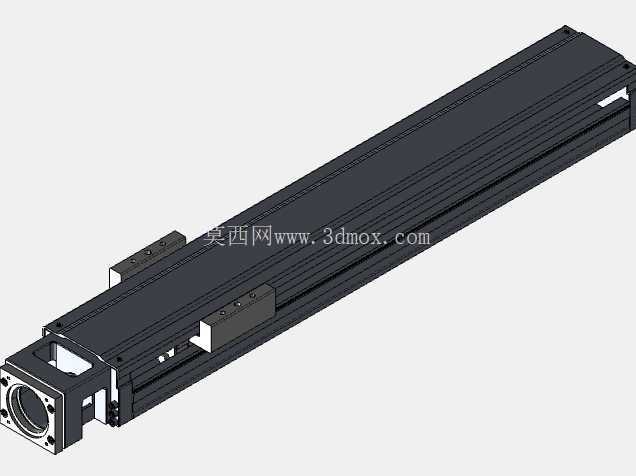

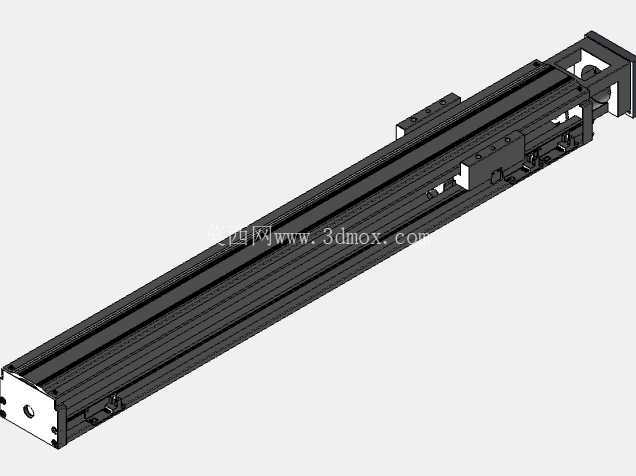

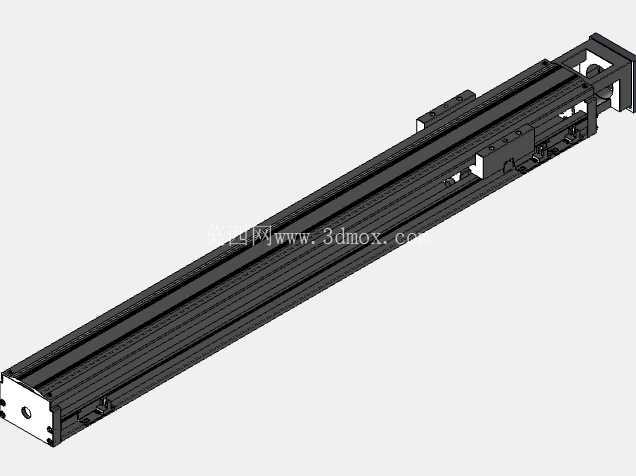

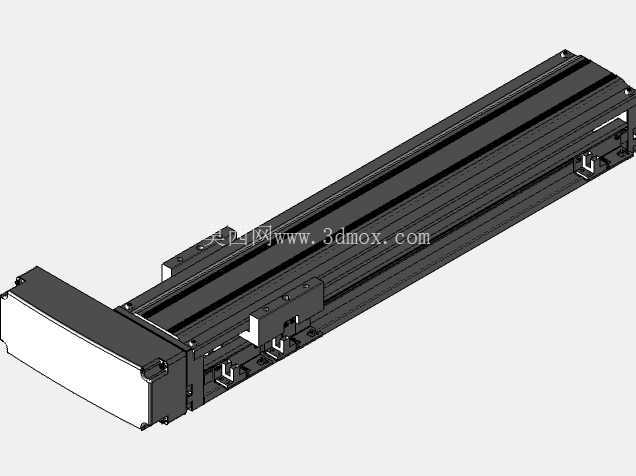

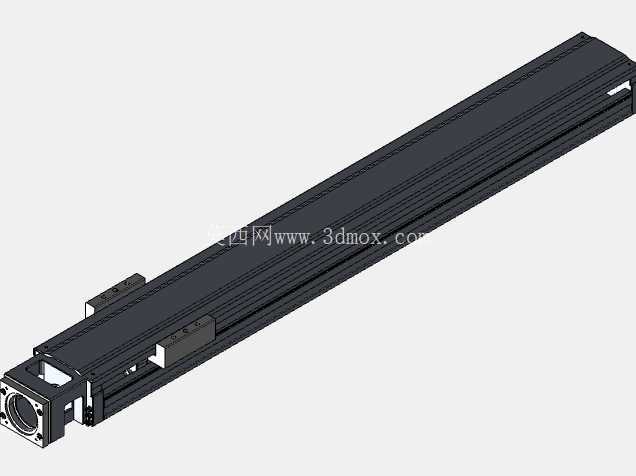

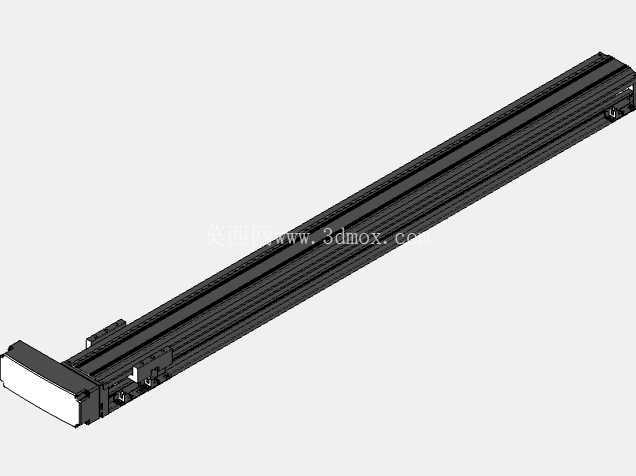

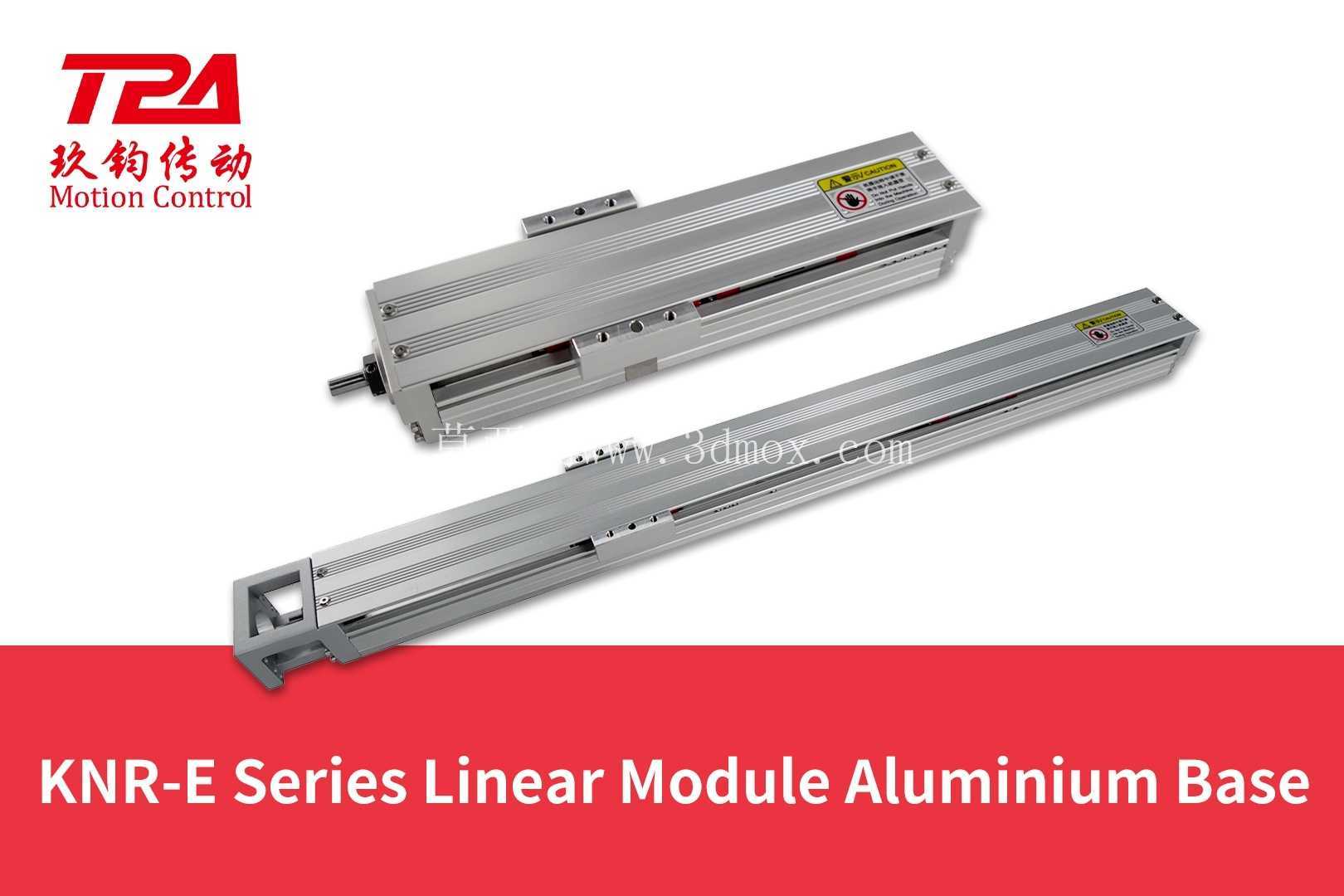

KNR-E系列线性传动铝基座结构设计

在3C电子装配、光伏组件叠层、锂电电芯搬运这类对重复定位精度有严苛要求的自动化产线工位上，线性传动模组的底座刚性、安装适配性往往决定了整线的长期运行稳定性，KNR-E系列线性模块铝底座正是针对传统钢制KK模组行程受限、自重偏大的痛点做的结构迭代。从实际设备选型角度看，这类铝制底座的线性模组，首先解决了长行程工位下钢制模组挠度偏大的问题，在50到1600mm的常用行程区间内，铝基座通过截面筋位的优化设计，在降低整体自重30%以上的同时，保证了丝杆安装基准面的平面度公差，不会因为长行程下的基座形变导致丝杆运行卡滞、精度衰减过快的问题。

从结构设计思路上看，这款铝底座完全沿用了传统KK钢制模组的安装孔位尺寸基准，这就意味着设备改造场景下，原有工位的安装板、负载连接块不需要重新做结构设计，就能直接替换升级，对于设备迭代项目来说能大幅缩短设计改图的周期，也降低了加工件的改制成本。基座本体采用一体挤压成型的铝型材加工，两侧预留了通用的传感器安装槽位，不需要额外加装传感器安装支架，原点、正负限位的光电开关可以直接嵌装在槽内，走线也可以顺着型材的内置槽布置，避免了拖链内走线杂乱、长期运动线缆磨损的问题。

从安装边界来看，这款铝底座的底面安装孔采用等间距排布设计，不管是正装、侧装还是倒装的安装场景，都能匹配常用的铝型材机架安装孔距，不需要额外做过渡连接板。基座的滑台连接面加工有定位销孔和标准螺纹孔，负载安装时可以通过销孔做精确定位，消除装配间隙带来的重复定位误差。在精度保持性设计上，铝基座的丝杆安装座和导轨安装面都做了二次精加工，安装基准面的粗糙度控制在Ra1.6以内，保证直线导轨安装后平行度公差满足高精度传动要求，水平安装场景下最大有效负载可以达到120kg，垂直安装场景下也能承载50kg的负载，完全覆盖大部分3C装配、检测、搬运工位的负载需求。

在实际运行参数匹配上，这款铝底座适配的线性模组最大运行速度可以达到1250mm/s，重复定位精度控制在±0.005mm，重复定位精度可达±0.003mm，完全满足点胶、螺丝锁付、视觉检测这类高精度工位的运动要求。和传统钢制KK模组相比，铝制基座的散热性能更优，在高速往复运动的工况下，丝杆和导轨运行产生的热量可以通过铝基座快速散出，避免长时间运行下热形变导致的精度漂移，对于需要24小时连续运行的量产产线来说，能有效降低设备的精度校准频次，减少产线停机维护的时间。

从结构细节设计来看，基座两端的端盖安装位做了止口定位，装配时不需要反复调整端盖的同轴度，就能保证丝杆支撑轴承的安装精度，端盖上预留了油封安装槽，可以有效阻挡车间内的粉尘、切削液进入模组内部，延长导轨和丝杆的使用寿命。滑台部位的防尘钢带嵌入基座两侧的导槽内，运动过程中不会出现钢带翘起、偏移的问题，在有少量粉尘的加工车间环境下也能稳定运行，不需要额外加装外置防护罩。对于结构设计工程师来说，在做设备三维布局时，这款铝底座线性模组的外形尺寸和传统KK模组完全兼容，不需要重新调整设备内部的安装空间，就能直接替换选用，大幅降低了选型阶段的空间校核工作量，也方便后续设备的备件替换和维护。
