工业用基本型皮带式水平输送设备

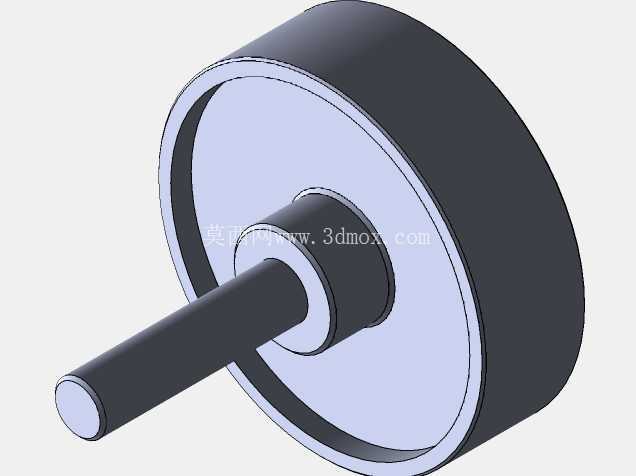

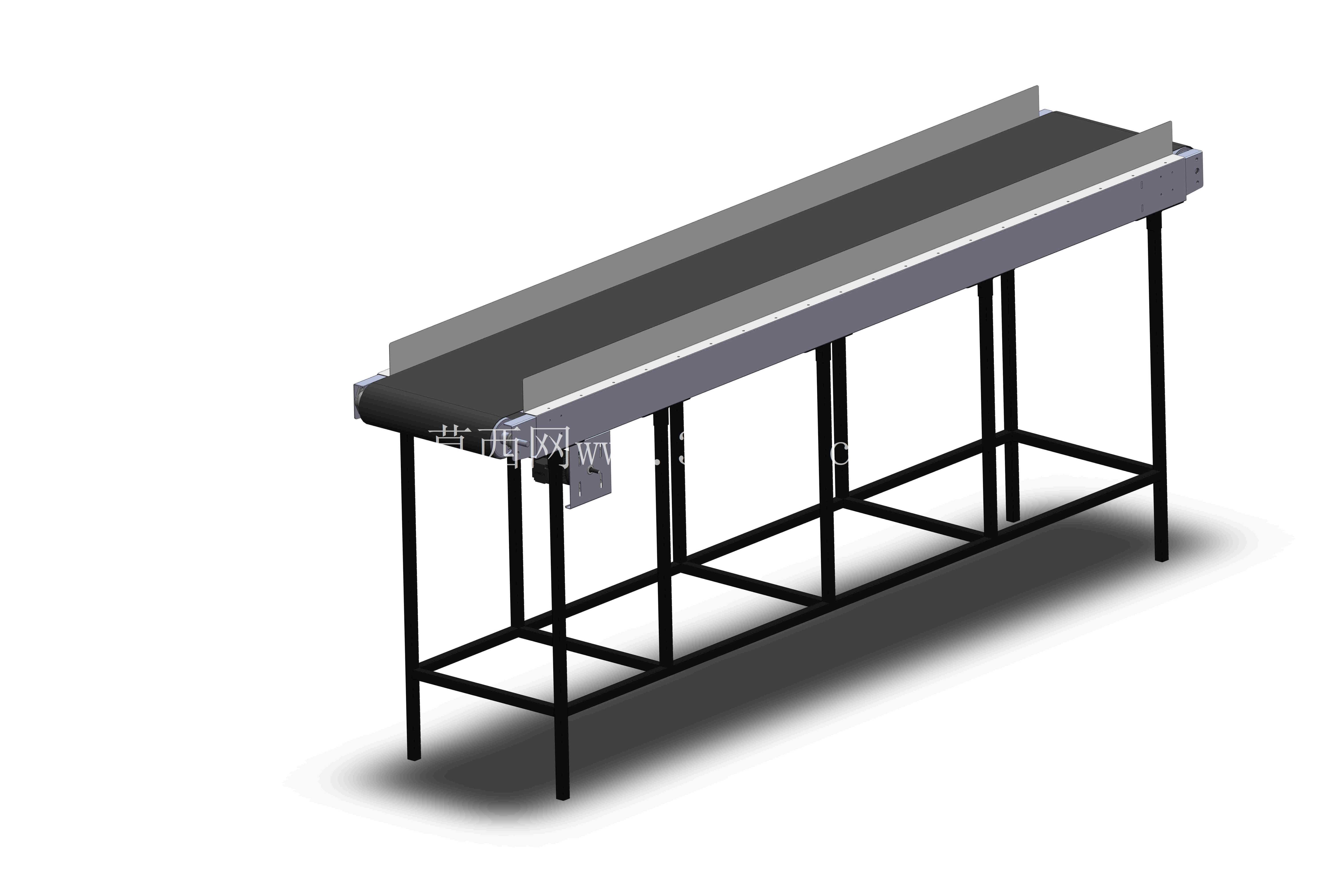

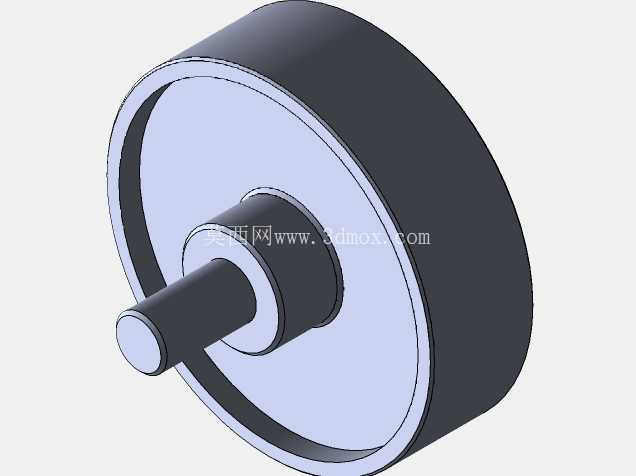

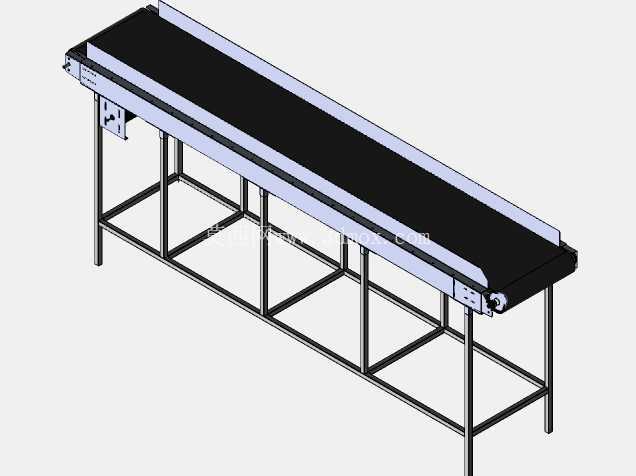

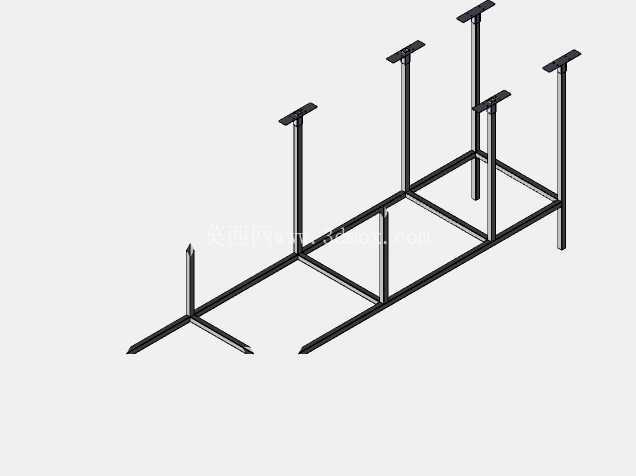

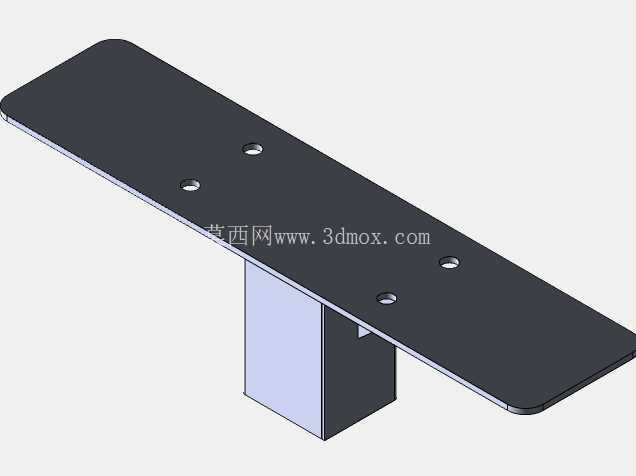

　　这款水平皮带输送设备是离散制造车间、包装产线、装配工位间最常见的物料转接载体，在轻工电子组装、食品外包装转运、五金零部件工序流转、电商仓储分拣环节都有极高的适配性，可直接对接各类生产设备的出料端，也可作为独立的短距离物料搬运单元嵌入现有产线布局，无需对原有车间地面做大规模改造即可完成部署。从结构设计逻辑来看，整机采用方管焊接机架作为承载主体，四条立式支腿搭配底部横向、纵向的连杆组成稳定的框架结构，支腿底部可搭配可调脚杯适配车间地面的不平整工况，保证皮带运行过程中机架无明显晃动，避免皮带跑偏、物料滑落的问题。输送面采用平皮带作为承载构件，两侧加装高度适中的挡边结构，可有效防止输送过程中体积偏小的物料从皮带侧边掉落，挡边与皮带表面预留合理间隙，不会对皮带的循环运转产生额外摩擦阻力。驱动端采用端部单滚筒驱动的布局，张紧结构集成在尾部滚筒的安装座上，可通过调节两侧的张紧螺栓调整皮带的张紧度，同时修正皮带的跑偏量，日常维护时无需拆解大量结构即可完成皮带更换、张紧度校准的操作，降低一线运维人员的作业难度。

　　整机的外形尺寸设定为长度4000毫米、宽度1000毫米，这个尺寸规格属于通用型中等跨度输送设备，安装时需要预留的横向边界宽度需在设备本体宽度基础上两侧各增加至少200毫米的操作维护空间，长度方向需在两端滚筒位置各预留300毫米的检修空间，方便后期对驱动组件、滚筒轴承进行保养更换。设备的输送面高度可根据对接的产线设备出料高度做适配调整，支腿可设计为伸缩式结构满足不同高度的对接需求，常规部署时输送面高度一般设置在750毫米到850毫米区间，适配人工站立操作、设备自动出料的常用高度区间。

　　从实际使用场景来看，这款设备可承载的单件物料重量在50千克以内，适合输送箱装、袋装、规整块状的物料，不适合输送尖锐棱角易划伤皮带、高温易烫损皮带表面、粘性易粘附在皮带表面的特殊物料。皮带运行速度可根据产线节拍需求选配不同减速比的驱动组件，常规运行速度设定在0.1米每秒到0.5米每秒区间，既可以满足高速分拣场景的输送效率要求，也可以适配慢速装配工位的节拍需求。设计过程中充分考虑了三维建模时的装配合理性，所有结构件的连接位置都预留了标准件的安装空间，螺栓、螺母等紧固件都选用通用标准件，无需定制特殊规格的连接件，降低设备的加工制造成本与后期备件采购难度。

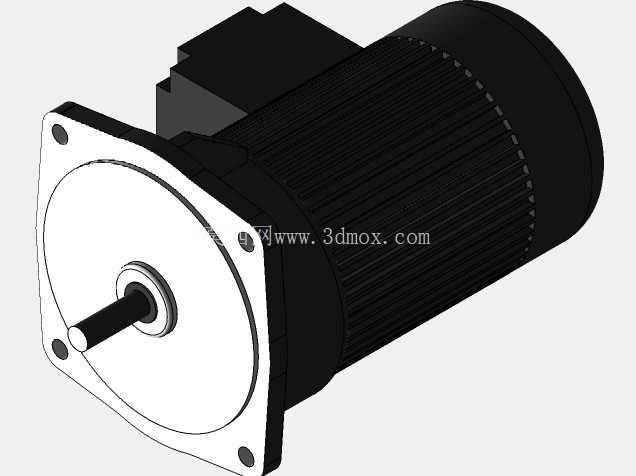

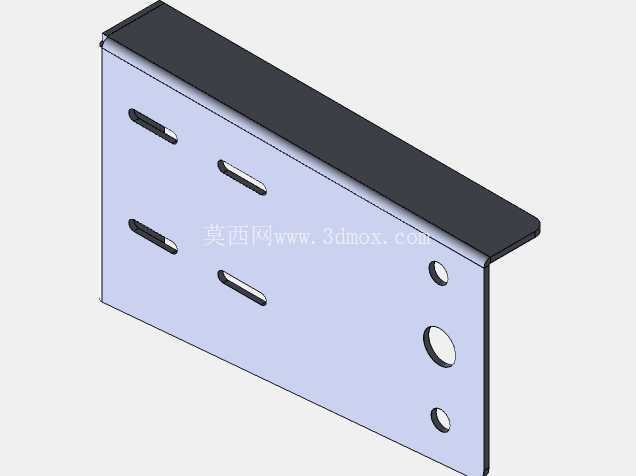

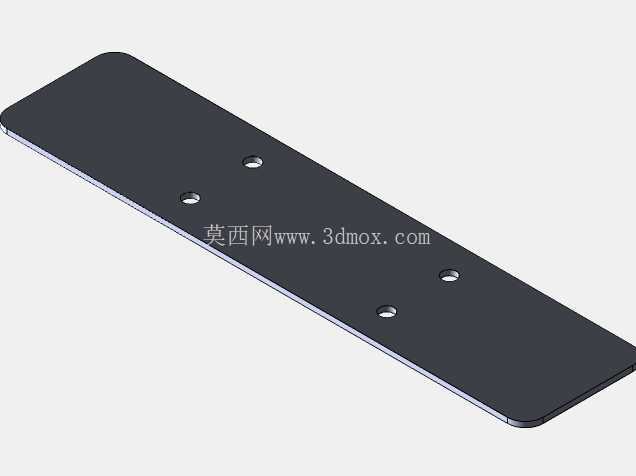

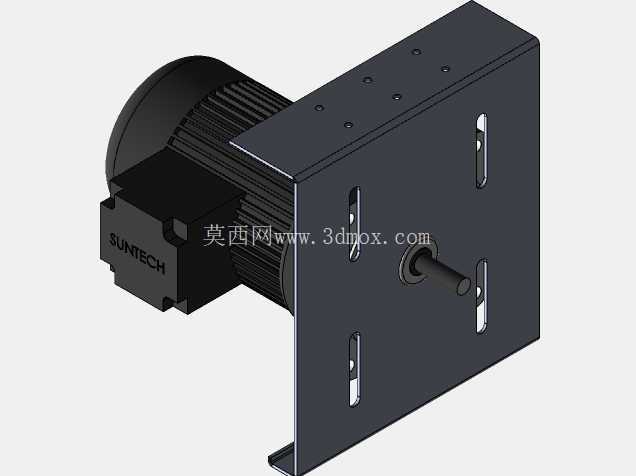

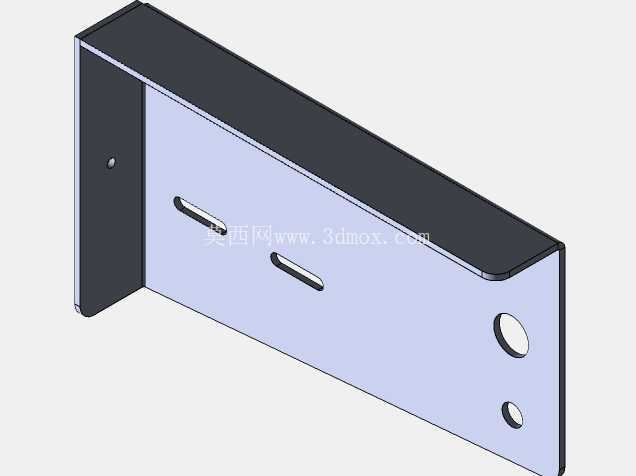

　　机架的焊接结构都做了合理的焊缝避让设计，避免焊接应力集中导致机架长期使用后出现变形，影响皮带的运行精度。皮带下方的托板采用平整的冷轧钢板制作，可对皮带中部形成稳定支撑，避免输送较重物料时皮带出现下凹变形，保证物料输送过程中的平稳性，不会出现物料卡顿、偏移的问题。两侧的挡边采用折弯钣金制作，表面做喷塑处理，兼具防锈与美观的效果，挡边通过螺栓固定在机架两侧的安装梁上，可根据实际输送物料的高度需求更换不同高度的挡边，拓展设备的适用场景。驱动端的电机安装座采用可调式结构，可通过调节安装座的位置调整驱动皮带的张紧度，保证动力传递的稳定性，避免长期运行后驱动皮带打滑导致输送速度不稳定的问题。整机的结构没有冗余设计，所有构件都承担对应的功能，没有多余的装饰性结构，完全围绕工业场景下的实用需求设计，建模过程中所有配合尺寸都按照实际加工公差要求设定，可直接导出工程图用于生产加工，也可作为产线仿真的数字孪生模型，用于模拟产线运行节拍、物料流转路径，帮助产线设计人员提前验证布局合理性，减少现场安装调试时的改动量。
