工业产线用滚筒输送设备结构设计

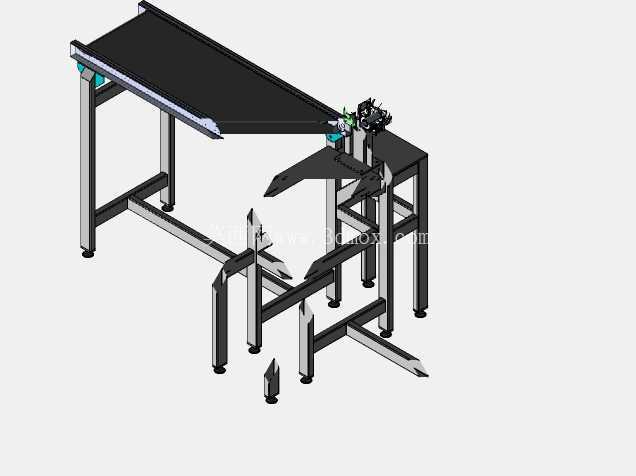

　　这套滚筒输送设备的三维结构，是针对离散制造车间内的箱装、托盘类工件长距离转运需求设计的，整套结构覆盖了上料、直线输送、工位转接、末端下线的全流程输送环节，适配生产车间内从原料暂存区到加工工位、加工工位到装配区、装配区到成品暂存区的多段物料流转场景，可直接对接自动化加工单元、码垛工位、人工装配台等不同类型的作业节点，无需额外做大幅结构改造即可嵌入现有产线布局。从结构设计逻辑来看，整套设备采用分段模块化设计思路，每段标准输送单元长度统一，机架采用型钢焊接后做表面防锈处理，支脚配置可调高度的脚杯结构，可适配车间地面存在的30mm以内的高度差，安装时无需额外做地面精平处理，降低现场施工的工作量。

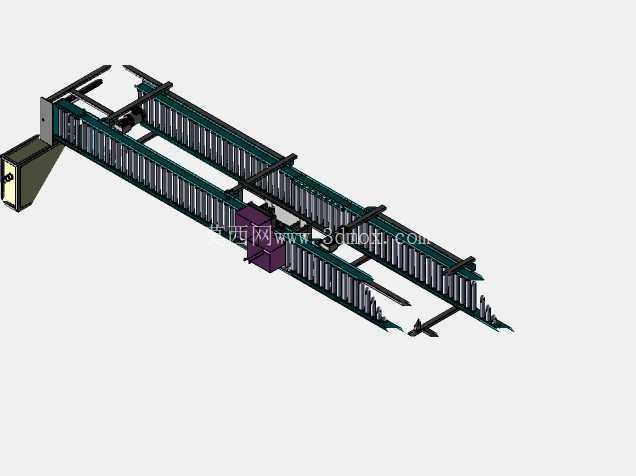

　　滚筒排布采用等间距设计，间距尺寸根据常见输送工件的最小底面尺寸确定，避免小件输送过程中出现卡滞、掉落的问题，滚筒两端采用带座轴承固定在机架侧梁上，传动侧采用链传动结构将动力传递至每根滚筒，传动段配置安全防护罩，避免车间内杂物、操作人员衣物卷入传动结构引发安全隐患。设备上配置的工件阻挡机构、定位机构，可在指定工位实现工件的精准停位，停位精度可控制在±5mm以内，满足自动化设备取放工件的定位要求，无需额外增设二次定位机构。针对不同工位的转接需求，结构中设计了弯道转接段、升降转接段，可实现不同高度、不同走向输送线之间的工件平稳过渡，弯道段的滚筒采用锥形结构设计，保证工件在转弯过程中不会出现偏移、卡滞，输送速度保持稳定，不会因转弯产生速度差导致工件表面划伤。整套设备的安装边界预留了足够的维护空间，侧梁位置预留了传感器安装槽位，可根据实际产线需求加装光电传感器、到位开关等检测元件，实现输送过程的全自动化控制，无需人工值守操作。

　　动力段采用减速电机直连的驱动方式，电机安装位置设置在输送段的下部，不占用上部操作空间，同时方便后期维护时的拆装作业，驱动扭矩根据输送段的最大承载重量核算，可满足单段最大500kg的均匀载荷输送需求，常规工况下输送速度可在0-20m/min范围内调节，适配不同生产节拍的产线需求。安全防护方面，设备的传动部位、运动部位均配置了网格状安全防护罩，防护罩采用快拆结构固定，日常维护时无需借助专用工具即可拆卸，在人员操作侧的机架边缘设置了警示标识安装位，可张贴安全警示标识提醒操作人员注意安全。

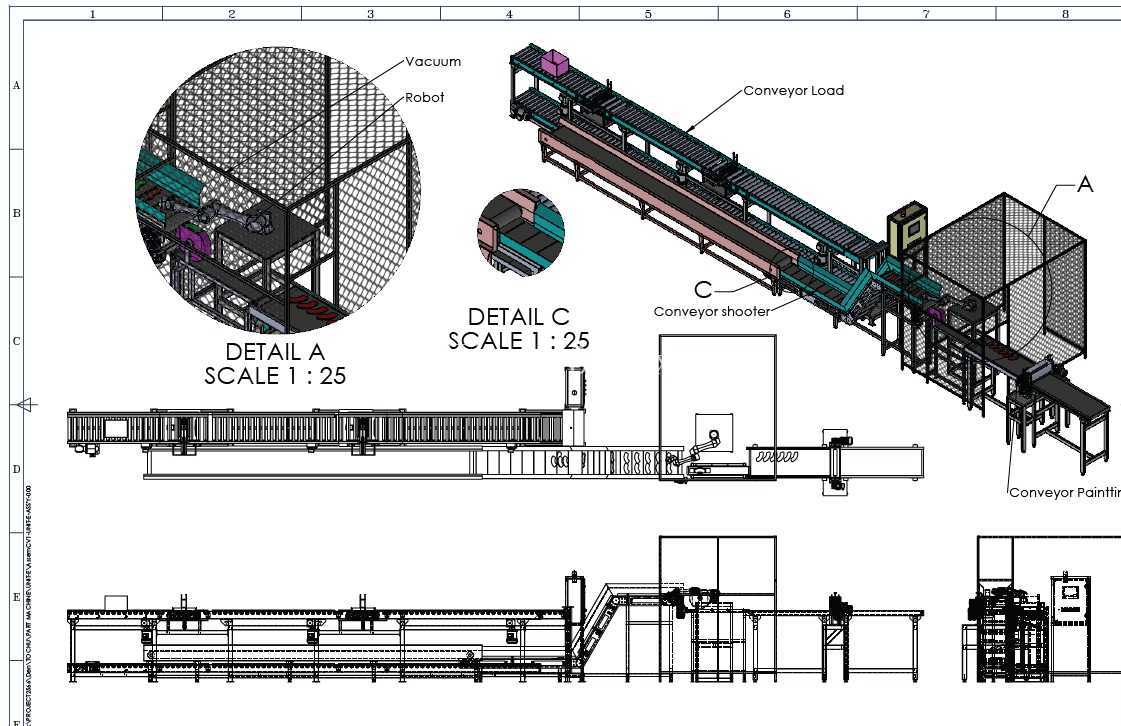

　　整套结构的细节设计充分考虑了车间实际使用中的各类工况，比如滚筒表面可根据输送工件的材质选择包胶或者镀锌处理，避免金属滚筒直接接触工件表面造成划伤，支脚位置预留了膨胀螺栓安装孔，在设备定位完成后可通过膨胀螺栓将设备与地面固定，避免大载荷输送过程中设备出现移位。对于需要对接码垛机器人、真空搬运设备的工位，输送段的结构做了加强处理，机架侧梁采用加厚型钢，保证工件停位等待抓取时设备不会出现形变，定位精度保持稳定。整套输送结构的零部件尽量采用标准件，轴承、紧固件、传动链条均选用市面通用规格，后期维护更换时无需定制特殊配件，降低设备的全生命周期使用成本。在布局设计上，整套输送线可根据车间实际场地做灵活排布，直线段、弯段、升降段可自由组合，适配不同形状的车间空间，无需对整体结构做重新设计，只需要调整对应段的长度和连接位置即可完成布局调整，大幅缩短产线改造的设计周期。
