带散热结构有感无刷直流电机驱动板

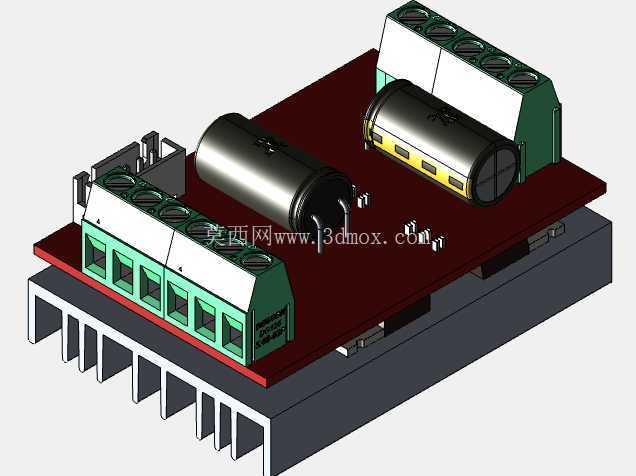

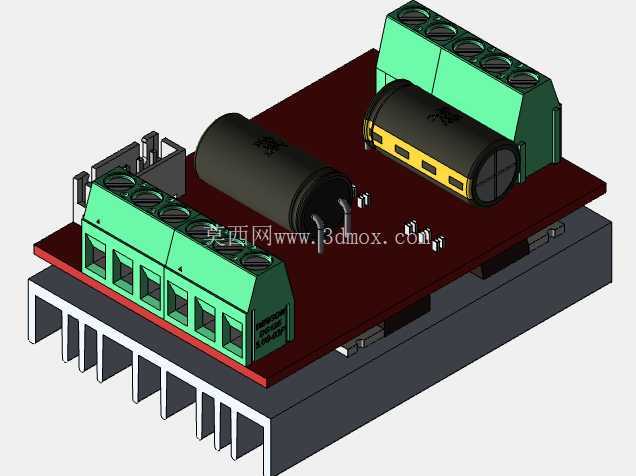

　　在中小功率运动控制场景里，400W级有感无刷直流电机的驱动方案一直是桌面级数控设备、小型输送模组、民用级机器人关节、DIY动力改装领域的核心配套部件，这类驱动板的设计合理性直接决定整套动力系统的运行稳定性与负载耐受能力。这款驱动板的建模完全围绕实际装机的空间约束展开，底部采用标准齿状铝挤型散热片作为承载基底，散热齿的间距、高度都按照自然对流工况下的散热效率做了匹配，不需要额外加装强制风冷结构就能满足400W功率持续输出时的MOS管散热需求，散热片与PCB板之间预留了标准导热硅脂填充间隙，建模时还原了两者的装配公差，不会出现虚拟装配时的干涉问题。

　　PCB板上的功率回路部分做了针对性布局，两个大尺寸电解电容直接布置在功率输入端子附近，尽可能缩短大电流回路的走线长度，降低线路寄生电感带来的尖峰电压冲击，电容的固定方式采用卧式贴板焊接，同时在电容本体与PCB之间预留了点胶固定的空间，能应对设备运行时的持续振动，避免电容引脚出现疲劳断裂。两侧的绿色接线端子采用大电流栅栏式结构，端子的引脚间距、焊盘尺寸都按照10A持续载流的标准设计，端子的固定卡扣位置也做了建模还原，实际装机时可以直接通过端子自带的法兰结构做辅助固定，避免插拔接线时对PCB焊盘造成拉扯损伤。

　　板上的功率器件全部布置在靠近散热片的一侧，通过绝缘导热垫与底部散热片接触，建模时还原了绝缘垫的厚度空间，不会出现器件与散热片直接短路的装配问题。从安装边界来看，整个驱动组件的外形轮廓方正，散热片底部为平整安装面，四个角预留了标准M3螺丝的安装孔位，孔位间距适配市面上多数小型设备的电控仓安装标准，不需要额外做转接板就能直接固定在设备的金属机架上，借助金属机架还能进一步辅助散热。有感无刷的霍尔信号接口布置在板侧边缘，接口位置避开了大电流功率走线，减少功率回路对位置传感信号的电磁干扰，实际布线时霍尔信号线可以直接从板侧引出，不会和功率线出现交叉缠绕。

　　这款模型还原了驱动板从散热基底到上层电子元件的完整装配关系，所有元件的高度、占位都和实际量产器件一致，做设备整体布局时可以直接导入模型做空间干涉检查，不需要再单独对每个元件做简化建模，能大幅缩短电控部分的结构设计周期。在小型自动化设备的电控仓设计中，这类驱动板的占位往往是布局难点，既要考虑接线的操作空间，也要兼顾散热气流的流通路径，这个模型把所有凸起元件的高度都做了准确还原，包括电解电容的顶端高度、接线端子的操作扳手空间、散热片的齿高，在做整机结构设计时可以直接预留对应的装配间隙，避免出现装机后接线工具无法操作、散热气流被遮挡的问题。对于做无刷电机动力系统调试的从业者来说，这个模型也可以作为驱动部分的结构参考，直观理解功率器件的布局逻辑，在自行搭建驱动方案时可以参考这种元件排布方式，优化功率回路的走线长度，提升驱动板的抗干扰能力与大电流输出稳定性。
