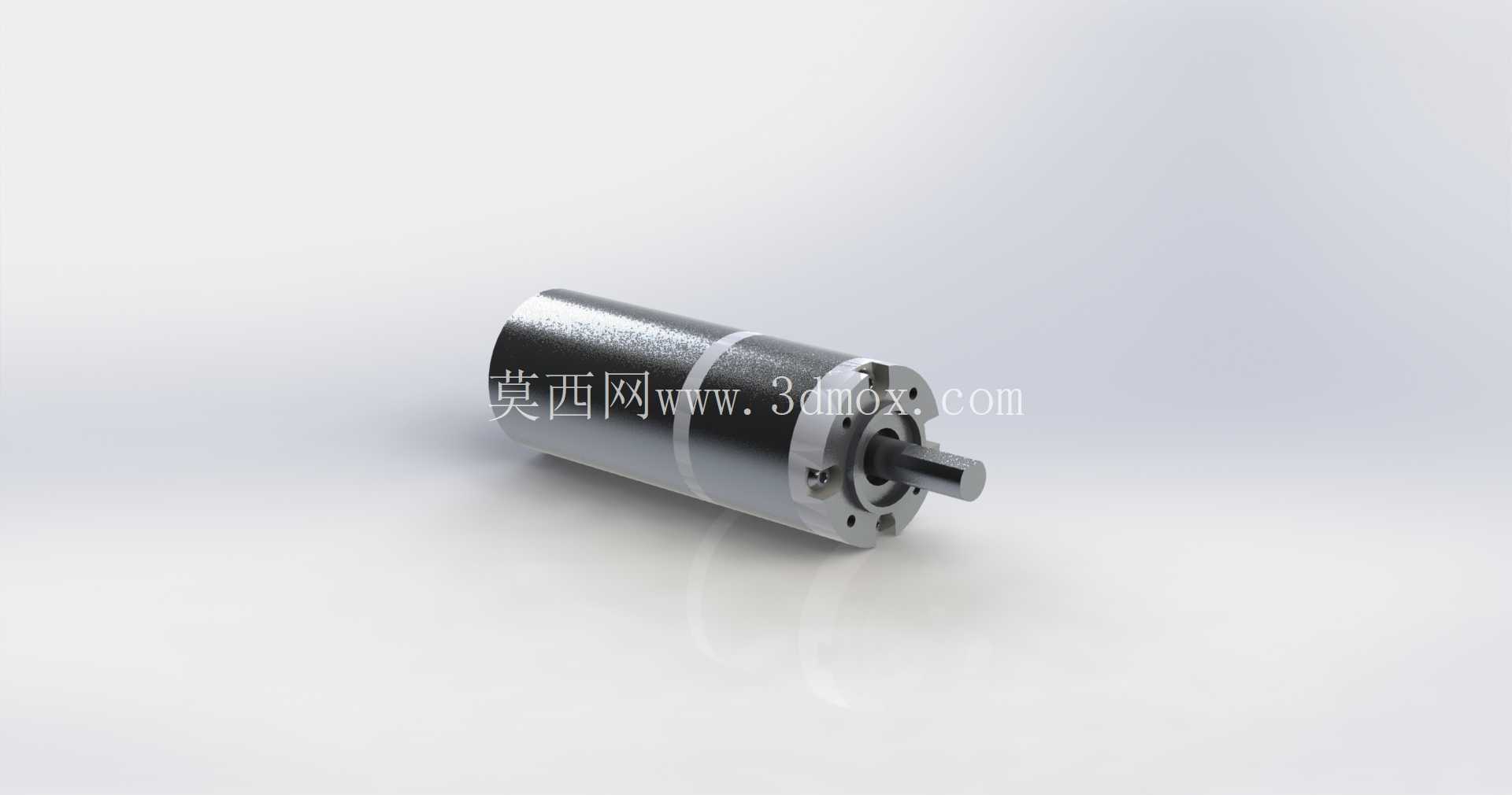

36mm直径直流行星齿轮减速电机结构设计

在小型自动化传动场景中，这类36mm外径的直流行星齿轮减速电机是非常常见的动力执行元件，常被用于对安装空间有严格限制、同时需要较低输出转速与较大输出扭矩的工况中。从结构设计来看，这类电机采用行星齿轮减速架构，相比普通平行轴减速结构，能在更小的径向尺寸内实现更大的减速比，同时传动过程中多组行星轮同时啮合，载荷分布更均匀，运行时的平稳性与承载能力都更适配小型精密设备的动力需求。

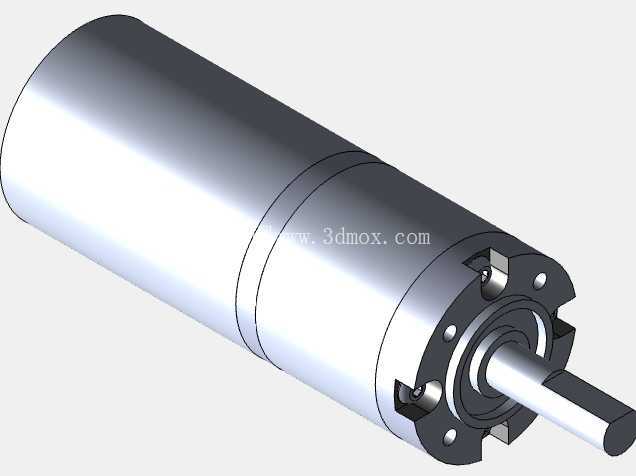

从实际应用场景出发，这类减速电机可覆盖的领域非常广：小型智能输送线的驱动辊动力、家用智能电器的执行机构、办公自动化设备的走纸与传动模块、小型医疗器械的精密动作驱动、智能安防设备的云台转动驱动，甚至是小型机器人关节的动力输出，都能见到同规格减速电机的身影。设计这类结构时，首先要明确安装边界：整机外径控制在36mm，输出轴为标准圆柱轴带扁位结构，方便安装联轴器、同步轮或者直接连接负载，前端安装法兰预留了均匀分布的安装孔位，可直接通过螺丝固定在设备安装面板上，不需要额外设计转接支架，能大幅降低设备端的结构设计复杂度。

行星减速级的设计思路围绕同轴传动展开，电机轴直接作为第一级太阳轮输入，带动周向均匀分布的三个行星轮沿内齿圈转动，行星架作为输出端连接最终输出轴，每一级减速都遵循行星传动的齿数匹配原则，在保证传动效率的前提下，通过多级行星轮系叠加实现目标减速比，最终输出的转速与扭矩可以匹配绝大多数小型负载的驱动需求。设计过程中需要重点关注齿轮的啮合侧隙控制，侧隙过大会导致传动回程差过大，影响精密定位场景下的控制精度，侧隙过小则会增大传动阻力，提升运行噪音，甚至在长时间运行后出现齿轮磨损加剧的问题。

从外形尺寸的适配性来看，36mm的外径属于小型减速电机的常规规格，整机长度会根据减速级数的不同有所变化，在结构设计时需要预留足够的轴向安装空间，同时要注意电机尾部的出线位置，避免安装时与设备其他结构产生干涉。输出轴的径向跳动与轴向窜动是这类部件的关键精度指标，设计时需要在输出端配置合适的轴承支撑，保证输出轴在带载运行时的稳定性，避免出现轴端晃动导致负载运行卡顿、噪音过大的问题。

这类直流行星减速电机的供电适配常规低压直流供电，可通过PWM信号实现转速调节，也可搭配编码器实现闭环位置控制，适配不同的控制需求。在结构建模过程中，需要准确还原每一级行星轮的齿形参数、内齿圈的固定方式、行星架的连接结构、前后端盖的密封与轴承位尺寸，确保模型可直接用于设备的装配干涉检查，也能为后续的选型验证、安装结构设计提供准确的尺寸参考。建模时需要特别注意安装孔的位置度、输出轴与安装法兰的同轴度，这些尺寸直接影响实际安装时的适配性，若尺寸出现偏差，会导致现场安装时无法对位，甚至出现电机运行时的同轴度误差带来的额外振动与磨损。

在实际设备选型搭配时，这类减速电机的输出扭矩需要匹配负载的实际运行阻力，同时要预留一定的扭矩余量，避免长时间过载运行导致齿轮磨损或者电机烧毁。行星齿轮的材质选择也会直接影响部件的使用寿命，金属齿轮的版本更适合带载频繁启动、负载扭矩较大的工况，塑胶齿轮的版本则更适合对噪音要求高、负载较轻的消费类电子场景。整个结构的设计在保证强度的前提下尽可能压缩体积，让小尺寸规格下也能输出足够的动力，这也是行星减速结构相比其他减速形式的核心优势，在有限的安装空间内实现动力参数的最优化匹配。
