M12X型公头弯式以太网连接器

现场布线最先碰到的矛盾，往往不是协议通不通，而是机柜侧壁、拖链弯折处、传感器密集安装区留给接头的直线空间不够。直头M12在这类位置要么把线缆硬掰出一个应力集中的死弯，要么被迫加大线槽转弯半径，挤占周边阀岛与IO模块的安装面。这款弯式公头连接器就是冲着这类受限空间来的，90度出线方向把线缆引向与安装法兰平行的一侧，插头拧入设备面板后，尾管自然贴向机柜内壁或机械臂连杆表面，避免垂直接头在人员通行、设备维护时被剐蹭磕碰。

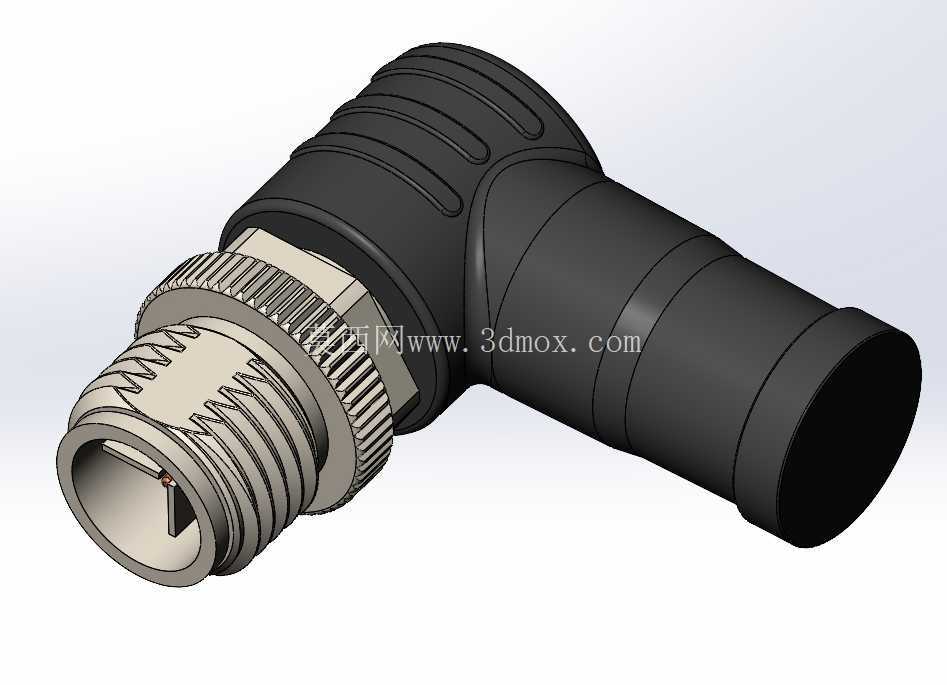

从接口端看，配合端遵循M12螺纹锁紧体系，前端金属壳体带外螺纹与滚花锁紧螺母，现场对接时先用手把螺母旋入对应母座，再借助滚花纹理小幅加力，无需专用工具即可达到稳定锁紧状态。X编码的接触件排布对应四对差分信号，针位布局专门为工业以太网百兆、千兆链路设计，相邻触点之间的绝缘隔筋把差分对分隔开，降低近端串扰，这也是它和A编码、D编码接头在针位布局上最直观的区别。接口端面的密封圈在螺母拧紧后被压合在对接面之间，整机达到IP67防护等级，意味着接头在设备冲洗工况、粉尘飞扬的焊接车间、户外港口设备上都能维持端口密封，不让水汽、金属粉尘进入接触区域。

外壳部分采用两段式结构，前端金属锁紧段承担螺纹啮合与机械定位，后端包覆成型的弯角壳体承担线缆固定与握持防护。弯角外表面做了多道环形凹槽与防滑筋，一方面在插拔旋拧时增加手指摩擦力，另一方面这些凹槽在包胶成型时形成材料厚度过渡，减少厚壁塑胶件缩水变形的概率。尾管沿出线方向逐步收窄，和线缆外护套形成连续过渡，弯折时应力不会集中在尾管出口某一个截面上，对拖链内反复弯折的运动场景尤为关键。

建模时需要重点处理几处装配边界：前端螺纹段的公称直径为M12，配套面板开孔要留出螺纹穿过与密封圈贴合的台阶面；弯角本体从对接轴线到线缆出线轴线的中心距，决定了插头贴墙安装时所需的侧向间隙，布局阶段若把这个尺寸估小，现场会出现尾管顶到线槽盖板的问题；锁紧螺母的滚花外圆比螺纹大径更大，扳手空间与手指操作空间要按滚花外圆预留；尾管末端的线缆外径需和选用的四芯或八芯屏蔽网线外径匹配，过细则密封不严，过粗则无法穿入尾管。

在自动化产线上，这类接头大量用在工业相机、视觉传感器、远程IO站、伺服驱动总线端口、机器人末端工具信号接口之间。相比RJ45水晶头，M12螺纹锁紧在振动环境下不会出现弹片松脱、触点瞬断的问题，防护等级也能满足机床切削液飞溅、汽车焊装火花飞溅、食品包装线碱水冲洗的要求。弯式结构在六轴机器人小臂、转台侧边这类走线空间局促的位置优势更明显，线缆顺着臂体走向敷设，弯曲半径受控，拖链或线管的排布也更顺直。

结构设计上，金属壳体通常做镀镍处理，兼顾防锈与导电连续性，屏蔽层通过壳体与机柜面板形成搭接路径，把工业现场变频器、伺服电机产生的电磁骚扰阻隔在信号链路之外。内部绝缘基座用耐热工程塑料，承载接触件并保持针位间距，焊线或压接区域留有灌胶或封胶空间，进一步固定触点与线缆内芯，防止拉扯时芯线从接触件根部脱开。弯角内部的走线腔要保证四对双绞线在转弯处不被过度挤压，线对扭距不能在装配时被打散，否则千兆链路的回波损耗指标会恶化。

选型与建模核对时，还要区分公头针端与母座孔端的配对关系，确认X编码键槽方位，避免和其他编码的M12接头误插；弯角出线方向相对于锁紧螺母的方位在实际装配中可随螺母旋转微调，但密封圈压缩后不建议反复转动接头，以免磨损密封面。整套装配结构把金属锁紧件、绝缘基座、接触件、弯角包胶体、尾管密封件整合在一起，既满足快速插拔的现场维护需求，又为高防护、抗振动、高速通讯的工业场景提供可靠的物理连接。
