树莓派十六通道舵机驱动扩展板结构

这块舵机驱动扩展板主要面向小型多轴运动机构、教学机器人、机械臂关节调试以及多舵机联动实验场景。它以树莓派GPIO排针作为直接插接边界，板体覆盖在主控板上方，能够在不额外占用桌面空间的情况下把主控的I2C总线扩展为多路PWM输出，适合机器人底盘云台、仿生关节、多路阀门拨杆、自动测试夹具等需要集中控制角度执行器的装置。

从实际使用角度看，舵机数量较多时，直接占用主控引脚会带来布线混乱、定时器资源紧张和供电相互干扰的问题。该扩展板采用PCA9685作为核心驱动芯片，通过I2C接口与上位主控通信，只需要少量总线信号即可完成16路独立PWM通道输出。每一路输出都以排针形式引出，信号、电源和地按舵机常用三线顺序排列，接线时可以直接插入标准舵机插头，减少飞线和转接板数量。对于需要同时驱动多个微型舵机的结构，这种集中式接口比零散杜邦线连接更利于机柜内部整理，也便于后期维护时逐路排查。

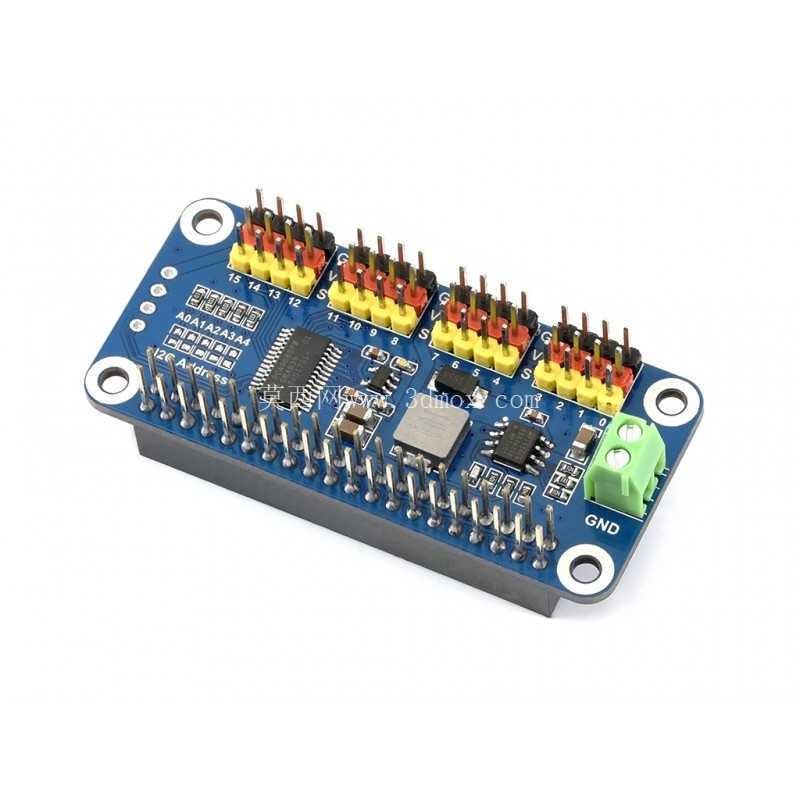

板体外形为长条形PCB，四角设置安装孔，孔位与树莓派常见固定边界相协调。建模时需要重点关注板厚、排针高度、顶部端子占用区域以及底部插针与主控板之间的避让关系。扩展板下方的长排母座用于对应树莓派GPIO针脚，装配后板体平行叠放在主控上方，因此底部不能布置过高元件；上方则布置16组舵机接口，接口沿板体长边分区排列，每组三针保持一致间距，方便多根舵机线并排插拔。板端绿色接线端子用于外部舵机电源输入，能够把舵机大电流回路与主控逻辑供电分开，降低舵机启动瞬间拉低主控电压的风险。

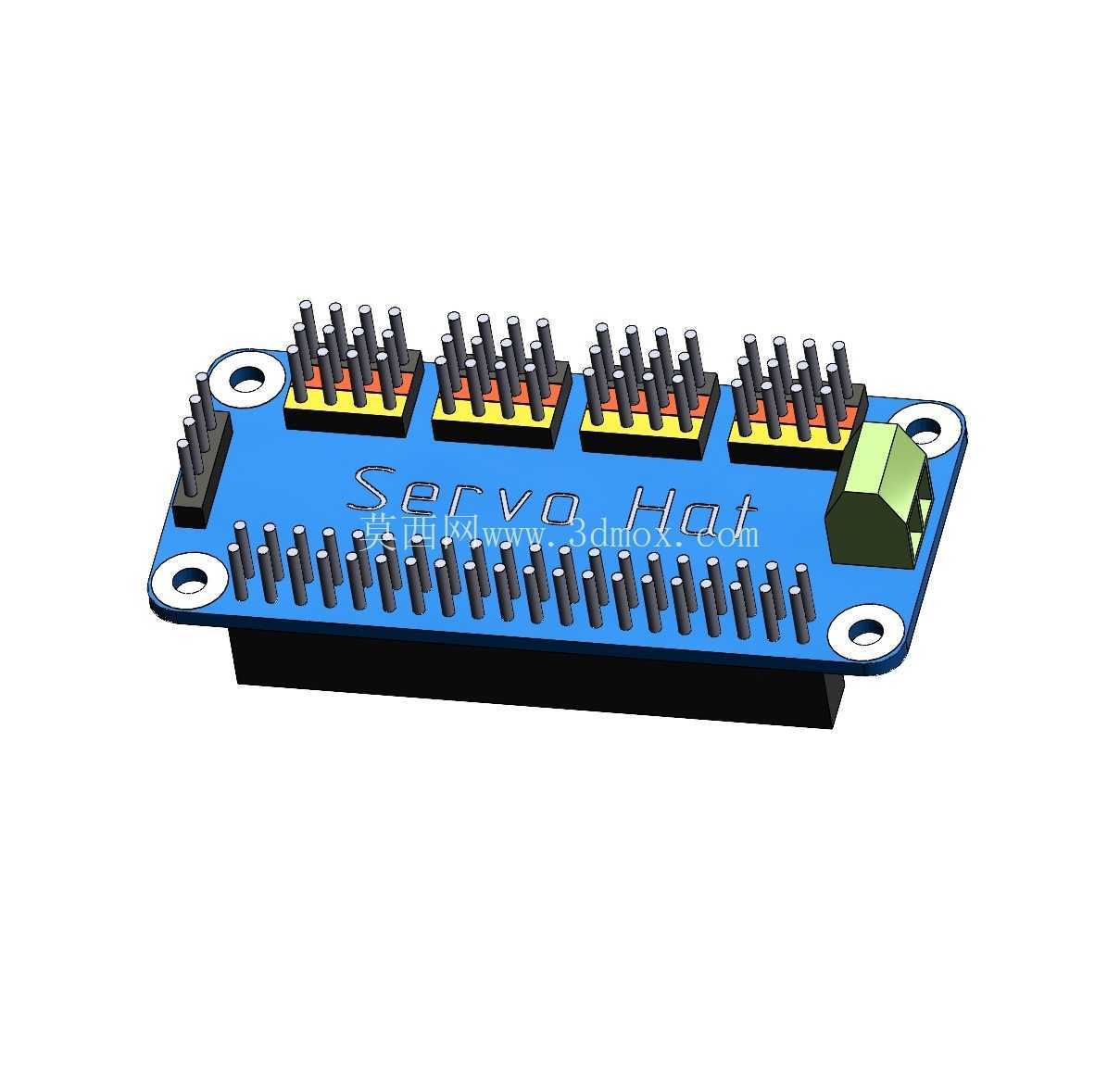

结构设计上，蓝色PCB基板、黑色排针、黄色接口座和绿色端子在三维模型中均有明确区分。排针与排母属于装配干涉检查的重点：针脚间距、塑胶座高度、焊盘外侧余量都需要保持一致，否则在整机装配中容易出现插歪、顶起或无法完全落位的问题。四角开孔不仅承担固定作用，也可配合铜柱形成堆叠高度，使扩展板与树莓派之间保留通风和检修空间。对于外壳设计人员而言，板上最高元件通常是接线端子和舵机排针，外壳内腔高度应按这些元件的最高点预留，同时在舵机线材出口方向留出侧向开口。

在运动控制应用中，该板的12位PWM分辨率能够满足普通微型舵机角度调节需求，16路输出可覆盖四足机器人腿部舵机、多自由度机械臂、多路舵机测试台等典型配置。I2C总线的级联特性也为后续增加通道数量提供了可能，结构设计时若预留相邻板卡空间，可以在同一主控上构建更多舵机输出。工程建模时除了还原电子元件外观，还应把插接方向、线材弯曲半径、端子螺丝刀操作空间和固定孔装配工具空间一并考虑，这样输出的三维结构才能直接服务于设备布局、外壳设计和装配验证。
