并联臂三角结构熔融沉积成型设备

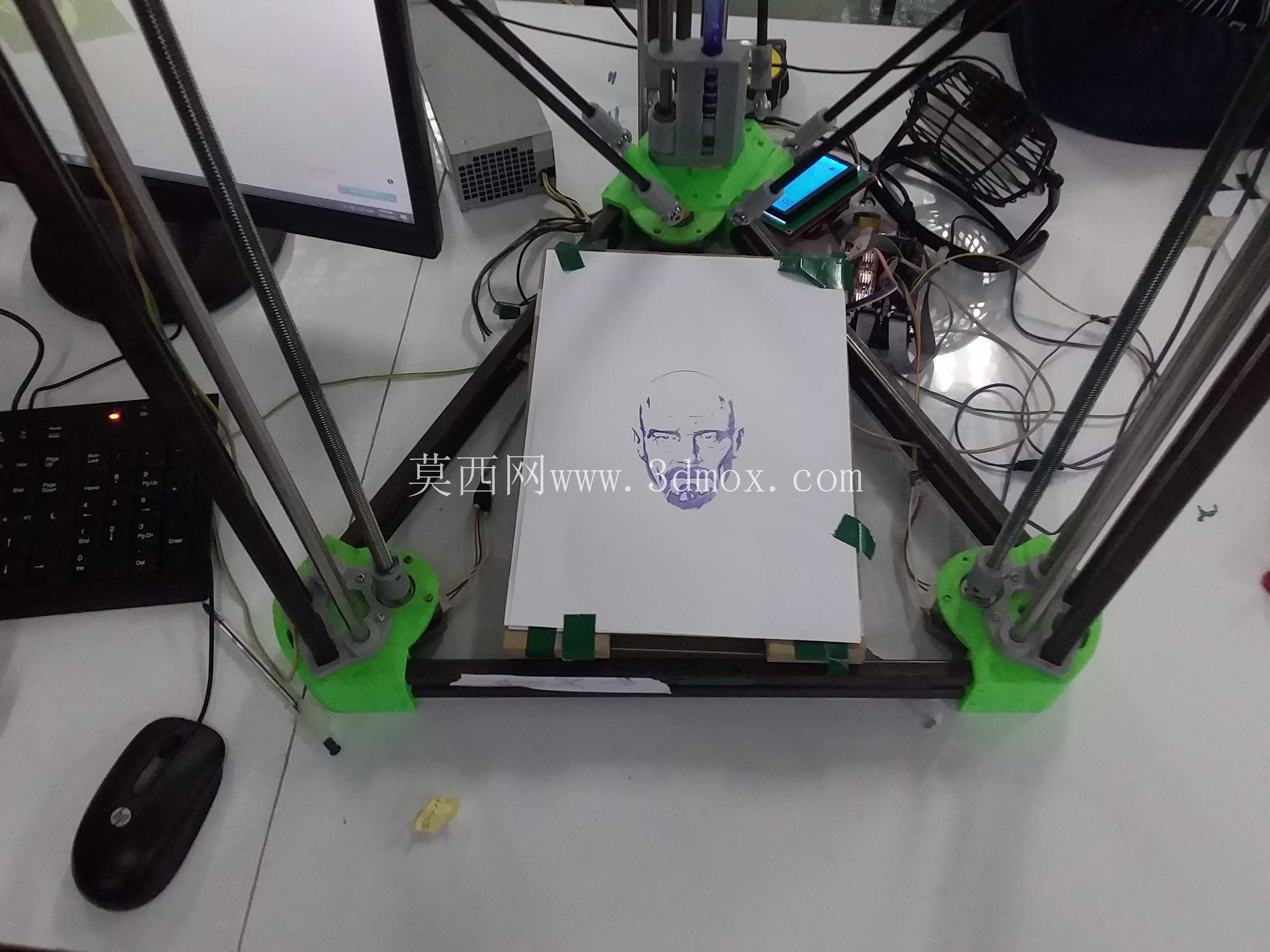

这款并联臂构型的熔融沉积成型设备，核心采用三角排布的垂直塔架作为承载主体，区别于传统笛卡尔坐标系设备的XY轴龙门传动逻辑，依靠三组平行四边形连杆机构约束末端执行器的空间位置，在同等占地面积下能实现更大的有效打印成型空间，同时运动惯量更低，打印过程中的高速运动抖动控制表现更优。从实际应用场景来看，这类设备多用于创客空间的创意原型打样、中小批量定制化非金属零件制作、教学场景中的增材制造实操演示，也可适配小型文创产品、功能测试件的快速成型需求，支持PLA、ABS、PETG等多种常见热塑性耗材的熔融挤出成型。

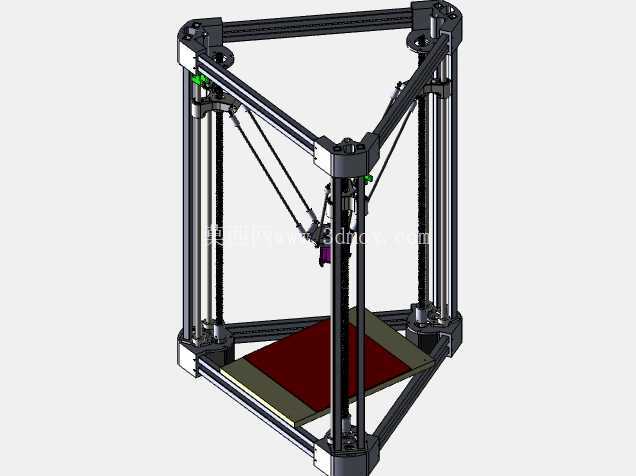

设备的框架主体采用三根等长的线性导轨作为垂直运动基准，每根导轨上配置独立的滑架组件，滑架通过同步带与对应的步进电机传动连接，可沿导轨做高精度垂直往复运动，三组滑架分别通过长度一致的碳纤维连杆与中心的打印头执行平台铰接，通过三个滑架的不同高度位置组合，即可解算出打印头在XYZ三个方向的空间坐标，完成预设路径的打印动作。打印头组件集成了耗材挤出机构、加热喉管、喷嘴以及散热风扇，挤出机构采用近端送丝设计，送丝阻力小，对柔性耗材的适配性更强，喉管位置的散热风扇可避免耗材提前熔融造成的堵头问题，喷嘴端预留了保温层安装位，可适配不同打印温度要求的耗材。

底部成型平台采用三角支撑板搭配耐高温打印面板的结构，平台调平结构采用三点螺纹调平设计，配合弹簧预紧，可快速调整平台平面度，保证首层打印的附着力，平台下方预留了加热床的安装空间，可根据使用需求加装加热模块，降低ABS等易翘曲耗材的打印失败率。从安装边界来看，设备整体外轮廓为正三角柱结构，三个塔架的外接圆直径决定了设备的占地面积，安装时需在设备四周预留不小于150mm的操作空间，用于耗材更换、平台调平、成品取出等操作，顶部的三角连接架集成了走线槽与同步带张紧机构，张紧机构采用螺纹调节结构，无需额外工具即可完成同步带张紧度调整，降低日常维护的操作难度。

设计过程中优先考虑了运动部件的轻量化，滑架采用镂空结构设计，在保证结构强度的前提下尽可能降低运动重量，减少高速运动时的惯性冲击，连杆采用碳纤维管材，相比金属连杆重量降低60%以上，同时具备足够的刚性，避免运动过程中连杆形变造成的打印精度偏差。所有运动副位置均采用自润滑轴承，长期运行无需额外加注润滑脂，维护成本更低，走线采用拖链内置布局，所有线缆均隐藏在铝型材导轨的槽内，避免运动过程中线缆剐蹭或拉扯造成的故障。设备的电控系统安装在底部框架的侧边位置，预留了足够的散热空间，主控板、驱动模块、电源模块分层布置，减少电磁干扰对运动控制信号的影响，接口位置统一朝向设备外侧，方便接线与后续功能扩展，比如加装自动调平传感器、断料检测模块、耗材干燥仓等附属配件。

从实际使用的角度来看，这类并联臂结构的设备相比传统笛卡尔结构设备，装配调试的核心要点在于三根导轨的平行度校准、连杆长度的一致性调整，只要初始装配精度达标，后续长期使用的稳定性表现优异，打印速度可达到同级别笛卡尔设备的1.5倍以上，同时因为没有XY方向的移动龙门，设备整体的结构共振更小，打印表面质量更均匀。成型空间为圆柱形区域，相比方形成型空间，在打印圆形、回转类零件时空间利用率更高，不会出现方形角落空间闲置的问题。设备的进料口设置在顶部连接架位置，耗材架可直接安装在顶部，耗材通过导料管送入打印头挤出机构，送丝路径短，送丝阻力波动小，长时间打印的送丝稳定性更有保障。
