低成本自制FDM桌面级熔融沉积成型设备

　　在桌面级增材制造场景中，这类自制FDM设备的应用边界覆盖了创客空间原型打样、中小批量定制治具生产、学生结构设计验证、个人爱好者创意落地等多个细分领域，区别于工业级大尺寸成型设备，它的核心定位是用极低的硬件成本覆盖小尺寸、低精度要求的零件成型需求，不需要配套工业级的恒温车间、专用供电回路，普通桌面台面即可完成部署安装。从结构设计逻辑来看，整机采用铝型材搭建框架主体，型材的标准槽口兼容市面上通用的T型螺栓、滑块螺母，不需要定制专用的连接支架，所有结构件都可以通过常规的机加工甚至自行打印完成制作，大幅降低了组装和后期维护的门槛。

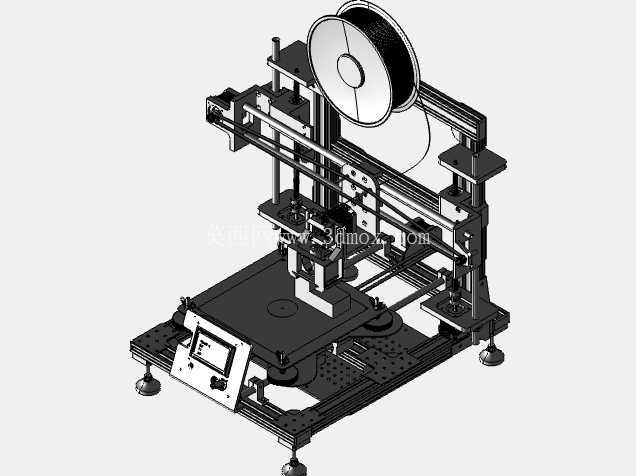

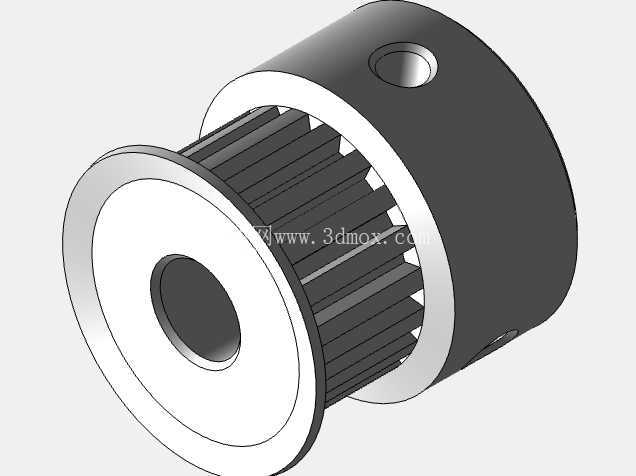

　　运动轴部分采用笛卡尔坐标系布局，X轴负责打印头的横向移动，Y轴负责成型平台的纵向进给，Z轴通过双丝杆同步传动带动横梁完成垂直方向的层厚进给，这种布局的优势是运动解耦清晰，每个轴的运动负载独立计算，调试时不需要做复杂的运动学标定，只需要分别调整每个轴的皮带张紧度、导轨平行度就能达到不错的成型精度。送料机构采用近端挤出设计，挤出电机直接安装在打印头滑座上，耗材从料架引出后直接进入挤出轮，缩短了耗材的输送路径，对于柔性耗材的输送稳定性有明显提升，不会出现远端送料常见的耗材弯折、堵头问题。料架直接挂载在Z轴横梁的顶部位置，料盘的转动轴采用标准608轴承支撑，转动阻力小，送料过程中不会因为料盘卡滞造成挤出不足的缺陷。成型平台采用钢化玻璃作为打印接触面，下方配套调平弹簧和手拧螺母，用户可以通过四个角的螺母快速调整平台平面度，配合平台底部的加热模块，可以保证首层耗材的附着效果，减少打印过程中翘边的概率。设备前部集成了独立的控制显示屏和操作旋钮，不需要外接电脑就可以完成模型选择、参数调整、打印启停等操作，控制主板安装在平台下方的电气安装仓内，所有走线都沿着型材槽口布置，用扎带固定，避免运动过程中线缆剐蹭运动部件造成打印故障。

　　从安装边界来看，整机的占地尺寸仅相当于普通家用台式电脑主机的大小，台面承重只需要满足整机20公斤左右的负载要求即可，不需要额外做地基加固，设备底部安装了四个可调节的橡胶脚杯，可以适应不太平整的桌面，调整脚杯高度就能让整机框架保持水平，避免因为框架倾斜造成的层纹偏移问题。在实际使用场景中，它可以完成PLA、ABS、TPU等常见3D打印耗材的成型工作，打印出来的零件可以直接用于结构验证、装配测试，也可以作为小批量定制零件的最终交付件，比如非标设备的异形连接件、产品外壳原型、教学演示模型等，对于初创团队和个人爱好者来说，这种自制设备的投入成本远低于市售同规格商用设备，而且所有零部件都可以单独更换，后期维护不需要依赖厂家的售后体系，出现故障时可以自行排查更换对应部件，长期使用的成本更低。

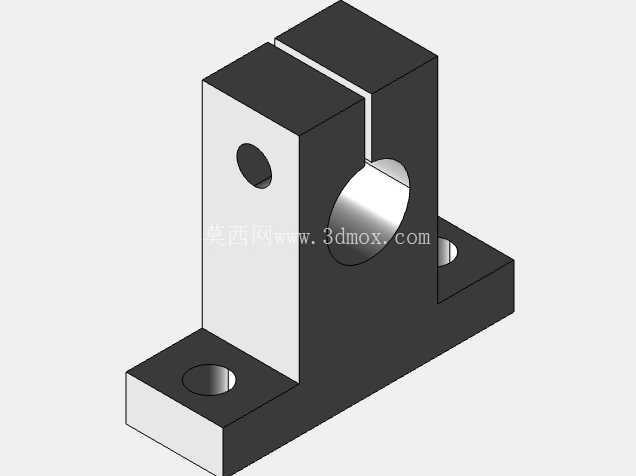

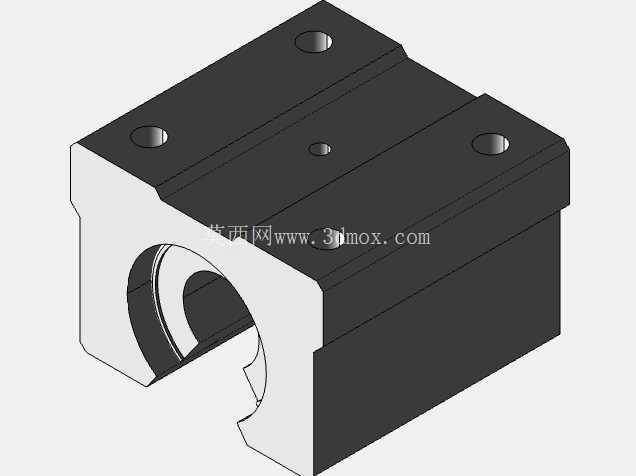

　　设计过程中充分考虑了零部件的通用性，所有的标准件都采用市面上常见的公制规格，导轨、皮带、丝杆、电机等部件都可以在常规五金渠道采购，不需要定制特殊规格的零部件，这也让其他爱好者可以根据自己的实际需求调整设备的成型尺寸，比如加长X轴和Y轴的导轨长度就能扩大成型幅面，更换更高温度的热端就能打印更多种类的工程耗材。整机的电气部分采用模块化设计，电源、主板、驱动模块、加热模块都是独立安装，后期升级时只需要更换对应模块即可，不需要重新设计整个电气布局，比如更换更高细分的驱动模块就能提升运动的平滑度，减少打印层纹，更换大功率加热模块就能提升打印速度。在结构刚度设计上，铝型材框架的截面尺寸经过选型计算，在Z轴运动到最高位置时，框架的形变量控制在0.1mm以内，不会因为框架晃动造成打印层错位，X轴和Y轴的导轨采用线性圆轨，配合自润滑铜套，运动阻力小，长时间使用也不会出现明显的磨损间隙，保证运动精度的持久性。
