三角底座立式单轴焊接机器人单元结构

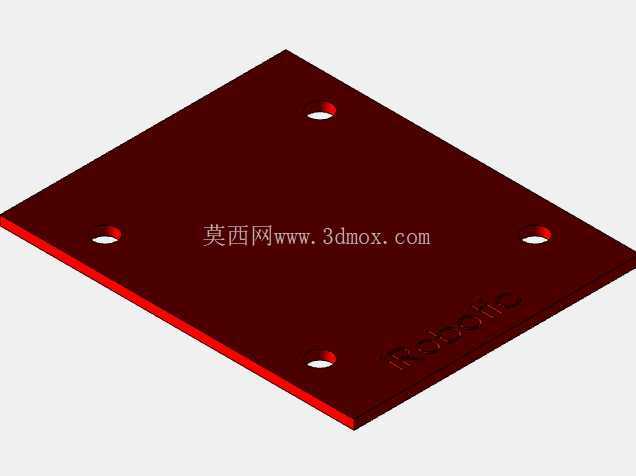

　　这套三角构型的立式单轴焊接作业单元，最初是针对中小型结构件焊接工位的占地痛点做的结构优化，常规的多关节焊接机器人要么需要预留较大的回转安全半径，要么底座安装需要打多组膨胀螺栓做水平校准，在小型五金加工厂的零散焊接工位、钣金维修车间的补焊区域，往往腾不出足够的安装空间，这套结构的三角支撑底座刚好适配这类窄小工位的安装需求。从实际落地的应用场景看，这类单轴立式焊接单元主要承担平面直线焊缝、小角度斜焊缝的自动焊接作业，比如小型五金支架的拼接焊、薄钢板箱体的直缝焊、小型型材框架的定位焊，不需要多关节机器人的复杂轨迹编程，只需要设定单轴的升降行程与水平移动参数，就能完成固定路径的焊接作业，对操作工人的编程能力要求更低，适合小批量多批次的零散焊接生产场景。从功能特性上看，三角底座的三个支撑脚采用等角度120度分布设计，每个支撑脚的底面都预留了可调脚杯的安装孔位，安装时不需要对整个地面做高精度的水平处理，只需要调整三个脚杯的高度，就能让上部的立式导轨保持垂直精度，相比方形底座的四脚调平，三角结构的调平逻辑更简单，三个支撑点始终处于同一平面，不会出现四脚结构常见的“虚脚”问题，设备运行时的震动更小，焊接过程中焊枪的抖动量能控制在0.2mm以内，满足薄钢板焊接的精度要求。

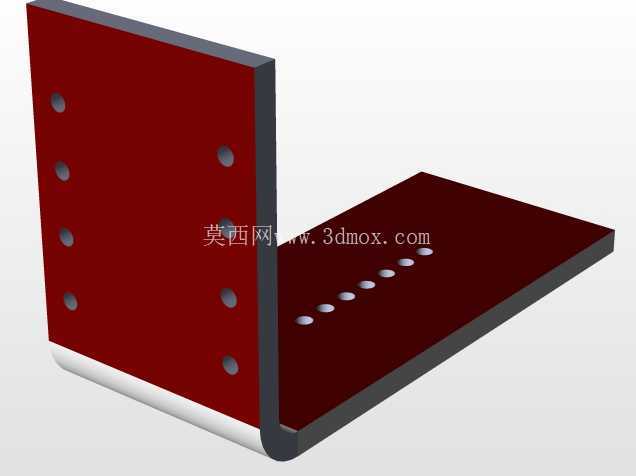

　　上部的立式单轴采用直线导轨加同步带传动的结构，导轨的有效行程根据常见焊接工件的高度做了适配，常规的300mm以内高度的工件都能覆盖，轴端的焊枪安装座预留了标准的焊枪夹持接口，适配市面上常见的气保焊、氩弧焊焊枪，不需要额外做转接件设计，安装座侧面还预留了送丝管的固定卡扣，能避免焊接过程中送丝管晃动干扰焊枪轨迹。设计思路上，整个结构做了最大程度的轻量化处理，三角底座采用薄钢板折弯焊接成型，内部加了三角加强筋，在保证支撑刚性的前提下，整体重量比同规格的铸铁底座轻60%，不需要叉车辅助，两个工人就能完成设备的移位与安装，适合经常需要调整工位布局的小型加工厂。

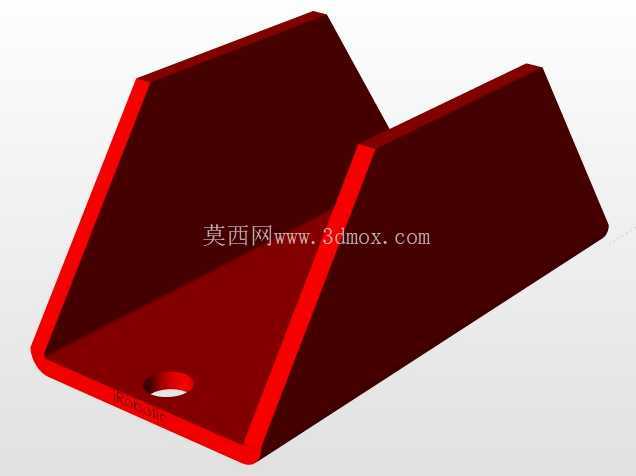

　　安装边界方面，整套设备的外接圆直径控制在800mm以内，也就是安装时只需要预留1米见方的地面空间就能完成布置，设备的最高点距离地面1200mm，不会和车间常见的高度1.5米的物料架、工位隔断产生干涉，设备的电控箱采用后置式安装，直接固定在立式导轨的背部，不需要额外预留电控柜的摆放空间，进一步压缩了设备的占地需求。从结构细节看，三角底座的每个支撑脚端部都做了向上的折弯翻边，一方面能增强支撑脚的抗弯强度，另一方面能避免车间地面的铁屑、焊渣堆积在支撑脚底部，日常清理时只需要用毛刷沿着翻边外侧清扫，就能把焊渣清理干净，不会因为焊渣堆积导致脚杯调平失效。

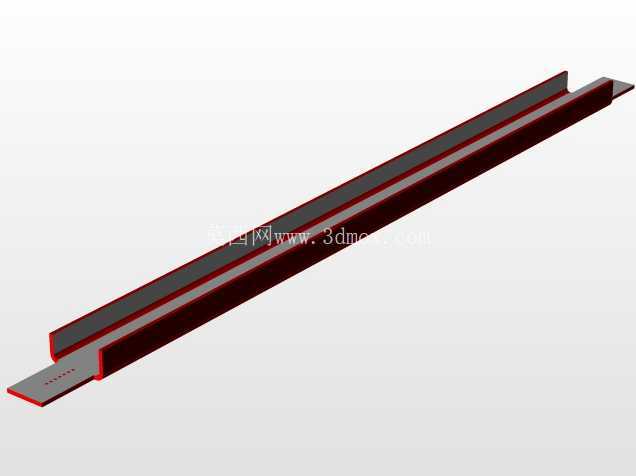

　　立式导轨的外侧安装了可拆卸的风琴防护罩，能阻挡焊接过程中产生的焊渣飞溅到导轨表面，避免导轨被焊渣硌伤导致传动卡顿，防护罩的固定采用卡扣式设计，日常维护时不需要拆螺丝，直接掰开卡扣就能取下防护罩清理内部积尘。焊枪安装座的调节机构采用手拧螺丝锁紧，调整焊枪的伸出长度、倾斜角度时不需要额外用扳手，操作工直接用手就能完成调整，换产时的调试时间能缩短一半以上。在实际焊接作业时，这套单轴结构的运行速度控制在0-500mm/min可调，能匹配不同厚度板材的焊接速度要求，焊接薄钢板时可以调低运行速度避免焊穿，焊接厚板材时可以调高速度提升作业效率，设备的行程两端都安装了硬限位块加光电限位开关的双重限位结构，即使程序设置出错，滑台触碰到硬限位块也会立刻停止运行，避免焊枪超程撞击工件或者底座。整套结构的所有连接螺丝都采用内六角圆柱头螺丝，外露的螺丝头都做了沉孔设计，不会出现螺丝头外露勾挂线缆、送丝管的问题，设备的整体布线都沿着立式导轨的侧面线槽布置，线槽外侧加了盖板，能阻挡焊渣飞溅烫坏线缆，提升设备的运行可靠性。
