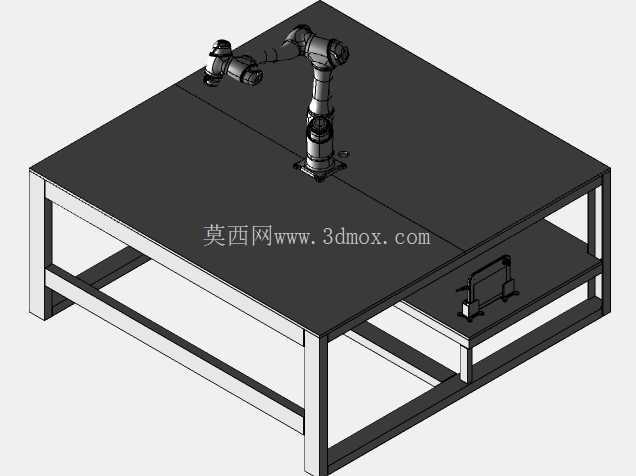

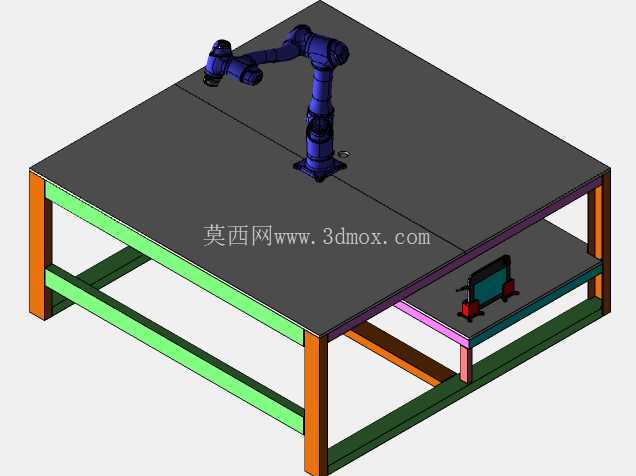

这套支架结构是针对斗山A0509型号六轴协作机器人的落地安装需求开发的承载机架,整体采用铝合金U型型材拼接搭建,区别于传统焊接钢支架的笨重与高加工成本,型材拼接的形式在保证结构刚性的同时,大幅降低了现场改制、拆装转运的难度。从实际产线应用场景来看,这类支架主要适配3C电子装配、小型零部件上下料、实验室自动化测试工位的机器人部署需求——这类场景往往没有预埋的设备安装地基,也不允许在车间地面做大规模打孔固定,型材支架可以通过底部可调脚杯适配不平整地面,同时将机器人的安装高度抬升到合适的作业区间,避免机器人基座位置过低导致第一轴、第二轴运动时出现行程浪费,或是与周边工位护栏、料架产生运动干涉。

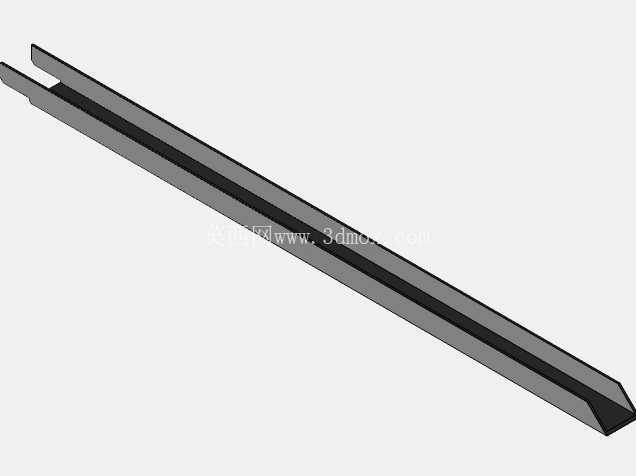

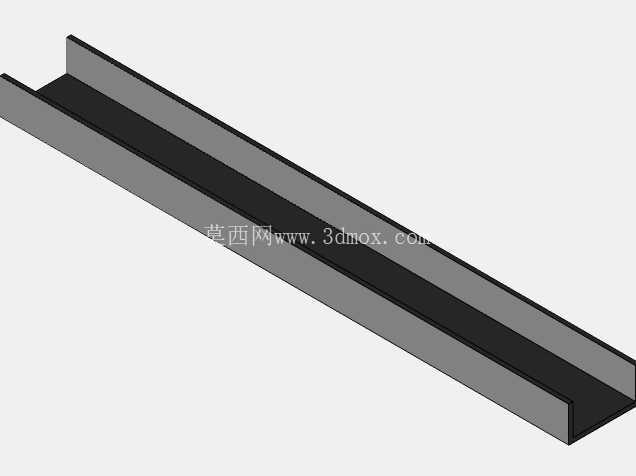

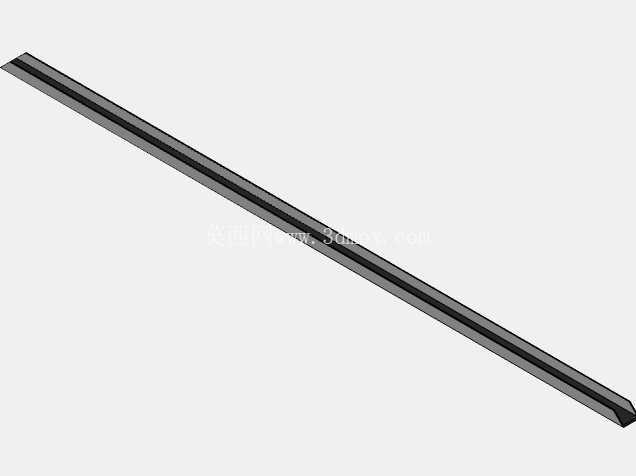

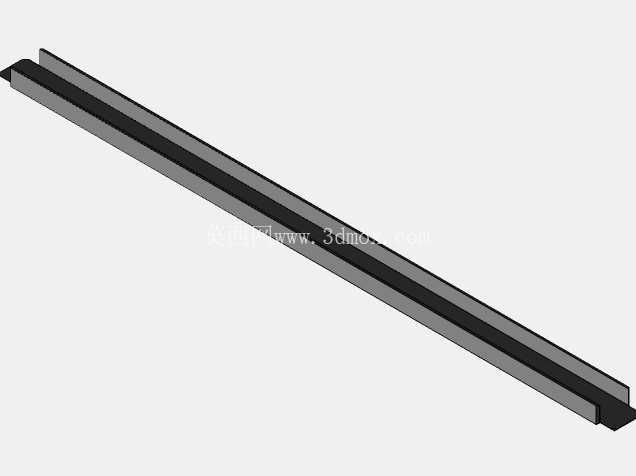

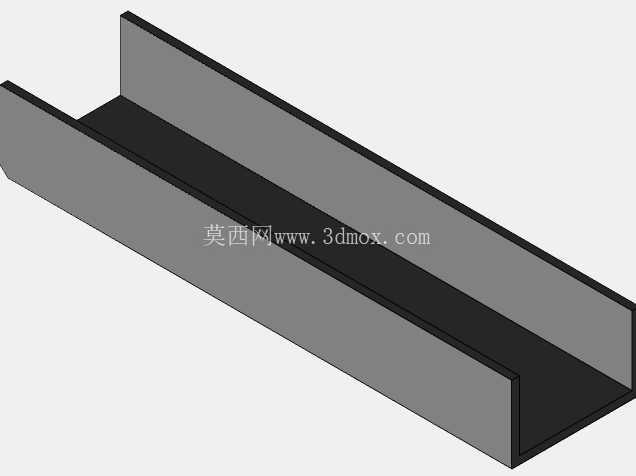

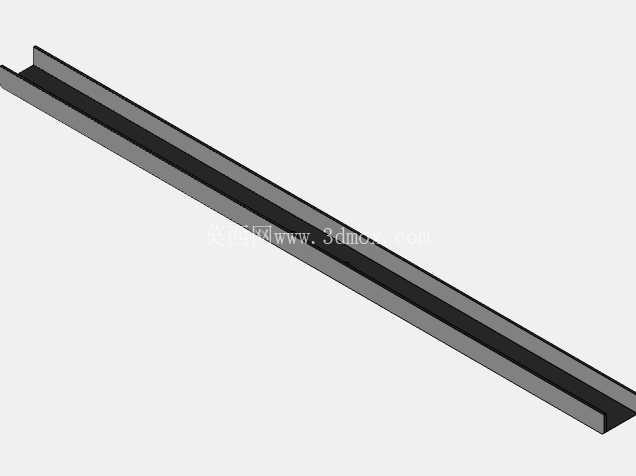

设计层面首先考量的是承载边界,斗山A0509的自重加上末端最大负载的动态倾覆力矩,要求支架顶部安装面板的平面度控制在每米0.2mm以内,避免机器人高速运动时因为安装面倾斜导致重复定位精度漂移。顶部面板采用整块钢板加工,与下方型材框架的连接采用嵌入式T型螺栓搭配防松垫圈,每间隔200mm设置一个连接点,分散机器人启停时的冲击载荷;框架的主支撑立柱采用大截面U型铝型材,立柱与上下层横梁的连接采用内置角件+销钉定位的形式,相比普通外置角件,内置连接不会在立柱外侧形成突出的安装凸台,方便后续在支架侧面挂载走线槽、气动三联件、小型控制盒等附属配件,不会占用支架周边的操作通道空间。

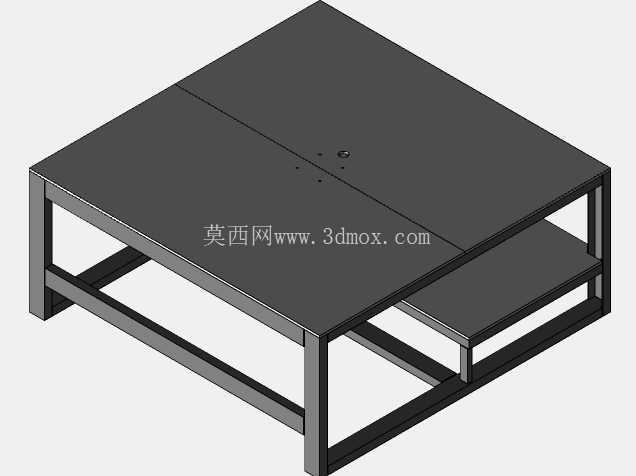

支架设置了中间层置物平台,这个平台的设计并非冗余结构:实际部署时,机器人的控制器、IO模块、电源滤波器这类电气元件不需要额外配置独立的电气柜,可以直接固定在中间层平台上,缩短机器人本体到控制器的线缆长度,减少信号干扰的概率;同时中间层的预留安装位也可以放置末端工具的快换支架、待加工工件的临时料盘,让整个作业单元的结构更紧凑,不需要在支架周边额外摆放辅助台架,节省车间的占地面积。从安装边界来看,支架整体的长宽尺寸匹配斗山A0509的最大臂展覆盖范围,当机器人安装在台面中心位置时,臂展活动范围刚好覆盖支架台面的边缘区域,不会出现支架立柱阻挡机器人运动路径的问题;支架的整体高度经过核算,保证机器人在最低姿态作业时,末端法兰距离地面的高度不低于700mm,适配常规高度的流水线线体对接需求,不需要额外垫高工件输送线。
型材拼接的结构设计也预留了足够的改制空间,不同现场如果需要调整支架高度,只需要更换对应长度的立柱型材,不需要重新加工整个焊接机架;如果后续需要更换更大负载的机器人型号,也可以通过更换更高规格的型材截面、增加横梁支撑密度的方式快速升级支架承载能力,不需要整体报废重做。支架底部的支撑脚采用可调式橡胶减震脚杯,既可以微调支架的整体水平度,也能吸收机器人高速运动时产生的微小振动,避免振动传递到地面影响周边精密检测设备的正常运行;所有型材的端面都加装了封盖,避免铝型材的槽口积灰、落入金属切屑,也能防止安装调试人员被型材的尖锐端面划伤。走线方面,框架的型材槽内可以预埋穿线拖链的固定座,机器人的动力线、编码器线、气管都可以隐藏在型材槽内,从支架内部走线到中间层的控制器位置,避免线缆外露被机器人运动时剐蹭,也让整个工作站的外观更整洁,符合现代化车间的5S管理要求。在结构刚性校核上,设计阶段通过模拟机器人最大负载、最大伸展速度下的动态载荷,对框架的受力点做了针对性加强:机器人安装底座正下方的位置额外增加了十字交叉的支撑横梁,避免顶部面板在长期交变载荷下出现凹陷变形;横梁与立柱的连接位置加装了加强角撑,抵消机器人运动时产生的扭转力矩,保证支架长期使用不会出现连接松动、框架变形的问题,确保机器人的重复定位精度长期保持在出厂允许的误差范围内。
