工业机器人配套模块化操作作业平台

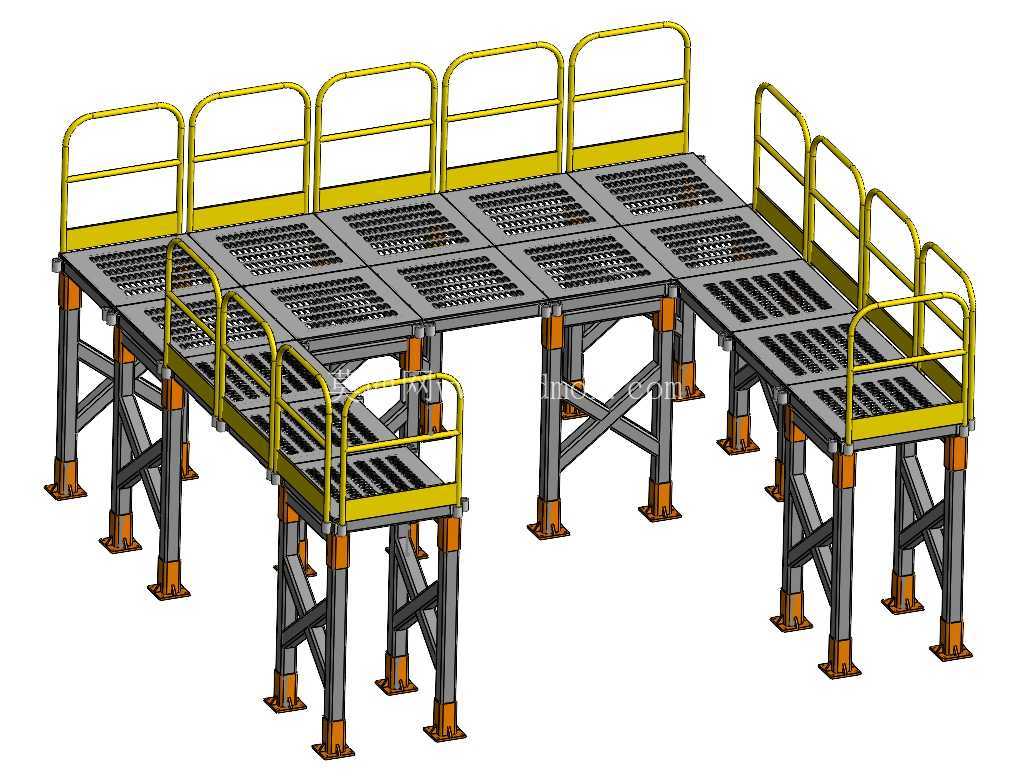

　　这套模块化作业平台主要面向工业机器人自动化装配线的工位配套需求，在多机器人协同作业、多工位衔接的产线布局中，可作为操作人员值守、设备运维、工件中转的承载结构，解决地面作业时操作高度不匹配、工位边界无防护、多设备衔接无统一基准的实际问题。从结构设计逻辑来看，平台采用分块拼接的模块化思路，单块踏板单元采用统一的连接接口，可根据产线实际布局灵活调整拼接形态，既可以做成直线型通廊，也能适配机器人作业半径做成L型、U型的环绕式工位，不需要额外做定制化的结构裁切，现场安装时仅需通过螺栓连接各单元即可完成组装，大幅缩短产线搭建的现场施工周期。

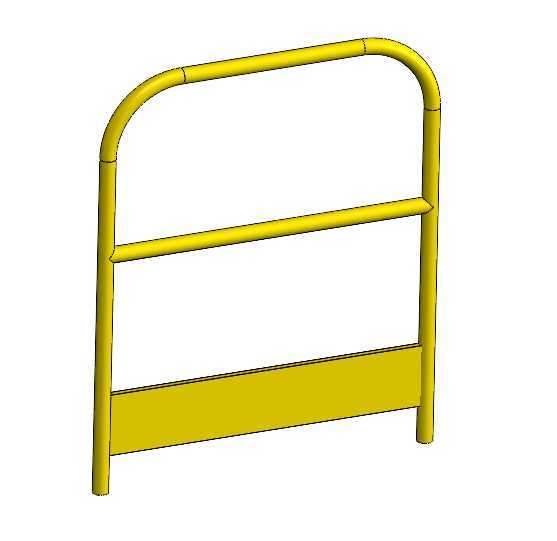

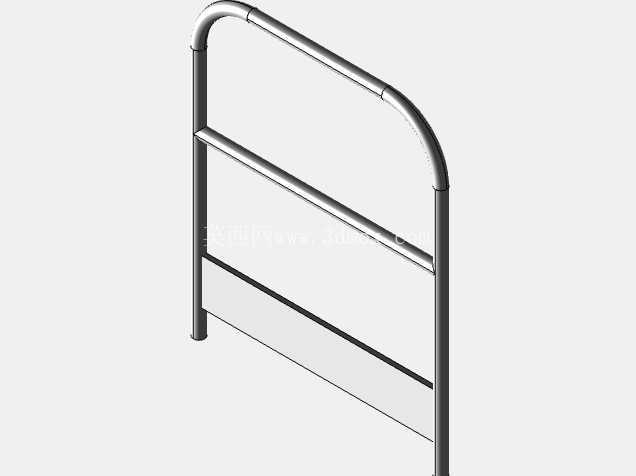

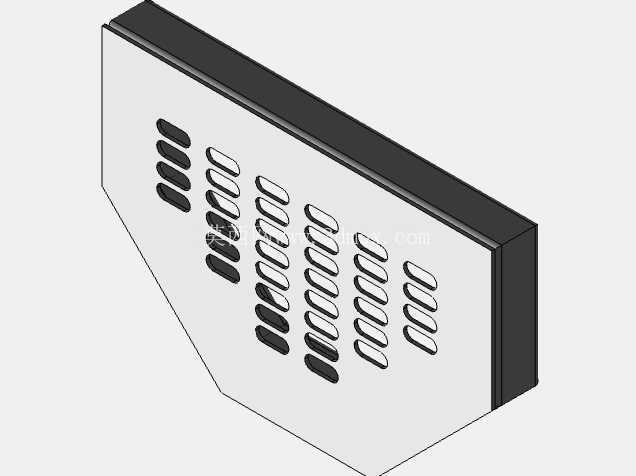

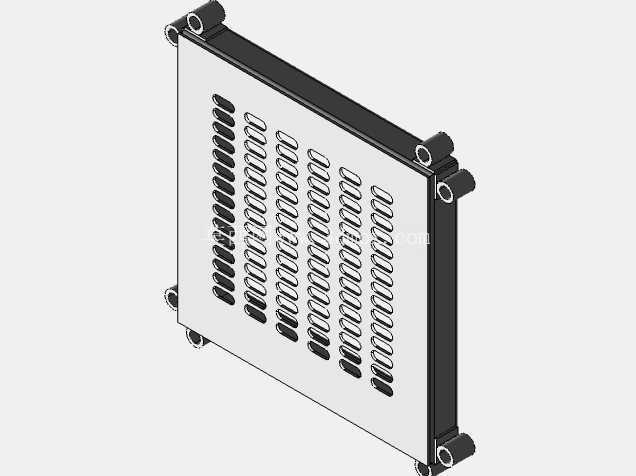

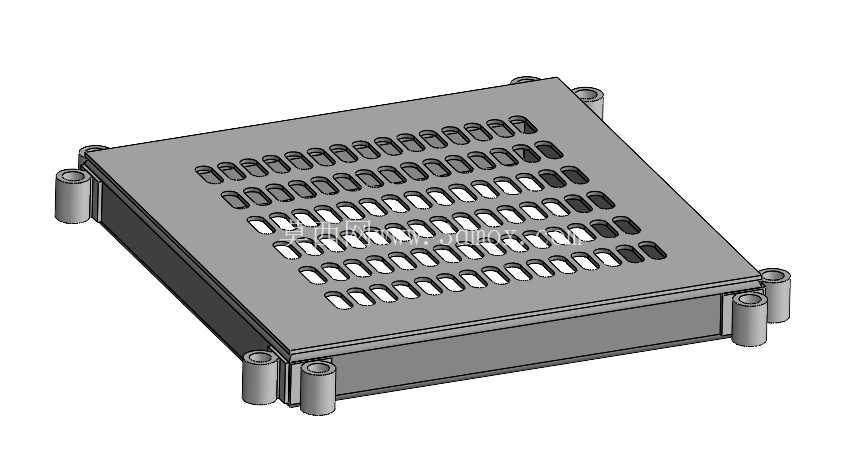

　　平台的支撑腿采用可调节的支脚结构，每个支脚底部配有带安装孔的固定底板，可通过膨胀螺栓与地面完成刚性固定，支腿的高度调节范围可适配不同型号工业机器人的作业基准高度，避免出现平台面与机器人末端执行器作业高度差过大，导致操作人员辅助作业时姿态疲劳、或者工件中转时高度落差带来的搬运损耗。踏板面采用格栅式钢制结构，相比花纹钢板踏板，格栅结构可让作业过程中产生的切屑、切削液、灰尘直接透过格栅落入下方收集区域，不会在平台面堆积造成打滑风险，同时格栅结构的自重更轻，可降低整体支撑结构的载荷要求，单块踏板的承载能力可满足两名操作人员同时携带工具作业的载荷需求，也可临时放置中小型待装配工件，不会出现结构变形。平台的护栏采用分段式黄漆喷涂钢管结构，护栏高度符合工业作业平台的安全防护要求，在平台对接爬梯、对接输送线的位置预留了开口，其余作业边缘全部设置连续护栏，护栏下部配有挡脚板，可防止工具、小零件从平台边缘滑落砸伤下方设备或人员。在安装边界方面，单块标准踏板单元的尺寸适配常规工业铝型材及钢结构的安装模数，拼接时的累计误差可通过支腿的调节结构进行补偿，不需要在现场做二次焊接作业，所有连接部位均采用防松螺栓紧固，长期在机器人作业产生的振动环境下也不会出现连接松动的问题。

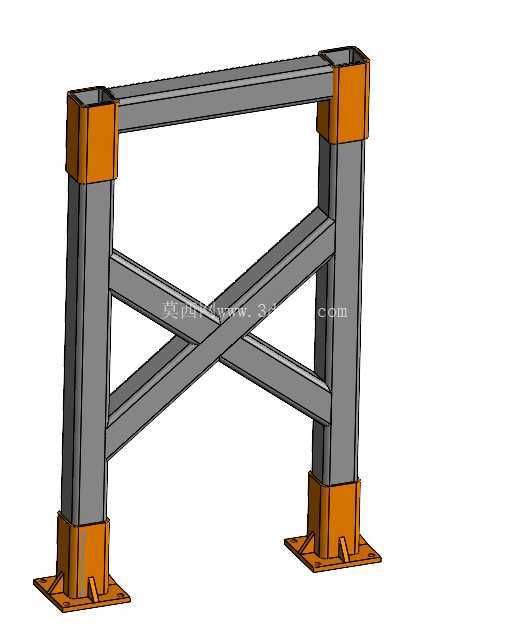

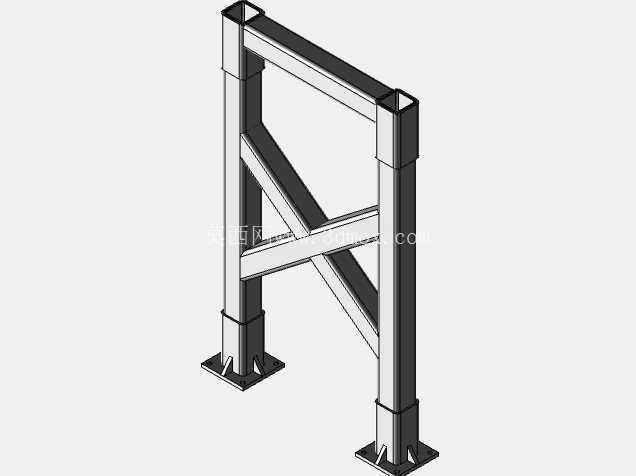

　　平台的支腿之间配有交叉斜撑结构，可提升整体结构的抗扭刚度，即使在平台单侧加载的情况下，也不会出现整体侧倾的风险，支腿底部的橙色防护套既可以标识支腿位置，避免现场搬运设备时碰撞支腿，也能对支腿底部的固定螺栓起到防锈保护作用。在实际产线应用中，这类平台可直接布置在工业机器人作业工位的周边，操作人员站在平台上可完成机器人末端工具更换、工件上料定位、产线异常排查等作业，不需要额外搭建固定式的钢构操作平台，当产线布局调整时，可将整套平台拆解后转运到新的工位重新拼接使用，相比传统固定式操作平台，材料复用率可提升九成以上，也不会产生焊接、切割等现场施工的废弃物。

　　平台的护栏与踏板之间采用可拆卸连接，当需要在平台侧面接入输送线、或者接驳其他工位平台时，可拆除对应位置的护栏段，直接完成对接，不需要对主体结构做破坏性改动。踏板表面的格栅间距经过优化，既可以保证碎屑顺利下落，也不会卡住操作人员的鞋跟或者小型工具，作业时的脚感与地面作业无明显差异，不会因为格栅间隙过大造成作业时的心理负担。从三维建模的角度来看，这套平台的所有零件均采用参数化设计思路，每个模块的尺寸、连接孔位都做了参数关联，调整整体平台尺寸时，仅需修改对应参数即可快速生成新的拼接方案，不需要重新绘制每个零件，可大幅缩短产线布局阶段的结构设计周期，模型中也预留了与地面线槽、气动管路走线的适配空间，平台下方可布置产线的线缆、气管，不会与支腿、斜撑结构产生干涉。
