汽车总装线架空轨道输送台车结构

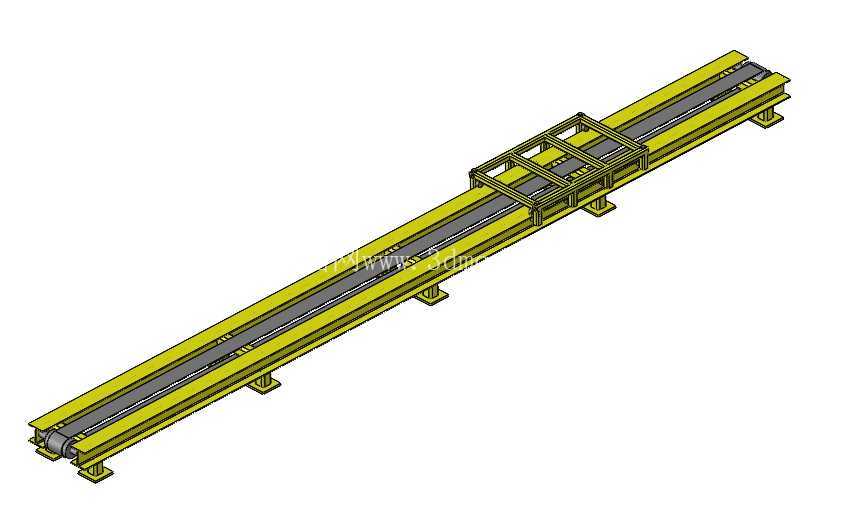

在汽车主机厂的总装车间内，底盘合装、内饰部件输送、动力总成转运等工序，长期依赖地面输送线完成物料流转，但地面布局往往会被物流通道、人员巡检路径、工位旁料架占用，导致线体改造灵活性不足，架空式输送系统正是为解决这一现场痛点设计的。这套架空输送结构采用长距离直线轨道布局，轨道主体采用双平行梁式设计，梁体截面做了加强处理，可承受单台台车搭载1.2t以内的汽车总成部件，轨道全程通过均匀分布的落地支腿固定在车间地面，支腿底部预留了膨胀螺栓安装孔，安装时可根据车间地面的实际标高调整支腿高度，保证轨道全程水平度偏差控制在每米0.5mm以内，避免台车运行时出现卡滞、晃动问题。

轨道内侧布置了双列滚轮运行面，台车框架通过底部的四组导向滚轮卡在轨道两侧，既可以承受竖直方向的载荷，也能限制台车横向的窜动，保证运行过程中台车的定位精度，满足装配工位对部件停靠位置的误差要求。台车的上部框架采用方管焊接结构，框架尺寸根据汽车白车身或者总成部件的支撑点位置设计，可直接适配对应车型的承载工装，不需要额外加装转接板，减少了工装的叠加高度，也降低了整体重心，提升运行稳定性。

驱动端布置在轨道的一端，采用端部滚筒带动牵引带的传动方式，牵引带沿轨道全长布置，台车通过快拆式连接结构与牵引带固定，可实现全线台车的同步匀速运行，运行速度可根据生产节拍调整在0-12m/min区间，适配不同产能的装配线需求。轨道的两端都设置了机械限位块和缓冲胶垫，避免台车在越位时出现硬碰撞损坏结构，同时在轨道侧面预留了传感器安装位，可在每个装配工位处加装位置检测开关，实现台车到位自动停止、装配完成自动放行的自动化控制，不需要人工手动推送。

从安装边界来看，这套输送系统的轨道总长度可根据车间的工位布局灵活拼接，单段标准轨道长度为3m，现场安装时可通过法兰拼接结构快速组装，支腿的横向占用宽度仅为轨道宽度两侧各延伸200mm，不会过多占用车间的地面空间，轨道的安装高度可根据需求调整在0.8m-1.5m区间，既可以满足操作人员站在地面作业的高度需求，也可以适配带升降台的工位布局。轨道的滚轮采用耐磨工程材料制作，运行过程中噪音低，不需要频繁加注润滑油，减少了后期的维护工作量，牵引带采用高强度复合材质，伸长率低，长期运行不需要频繁调整张紧度。

在结构设计阶段，就充分考虑了汽车装配线的多车型混线生产需求，台车的上部框架预留了通用安装孔位，更换不同车型的承载工装时，只需要通过螺栓固定即可完成切换，不需要对台车主体结构做改动，可满足3种以内车型的共线生产需求。轨道的支腿位置也避开了车间的地面管线预埋区域，安装时不需要对车间地面做大规模破坏，改造项目也可以快速落地。整套结构的受力点都做了有限元仿真验证，在额定载荷下，轨道的最大挠度不超过2mm，台车框架的最大应力远低于材料的屈服强度，可满足长期连续运行的强度要求，不会出现结构变形导致的运行故障。

不同于传统的地面链板输送线，这套架空轨道输送结构的下方空间完全开放，可布置气管、电缆桥架、工位照明等辅助设施，也方便人员在轨道下方穿行，优化了车间的空间利用率。同时，轨道的运行面高于地面，不会被车间内的油污、铁屑、废料污染，滚轮的使用寿命更长，日常清洁维护也更方便，只需要定期擦拭轨道运行面即可，不需要像地面输送线那样频繁清理缝隙内的杂物。在实际应用中，这套输送结构不仅可以用于汽车总装线的部件输送，也可以调整尺寸后用于新能源电池 pack 装配、家电生产线的大件输送等场景，只需要更换台车上部的承载工装即可适配不同的产品，通用性较强。
