小型Banebot P80齿轮传动箱结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1123629
  • 小型Banebot P80齿轮传动箱结构设计
  • 小型Banebot P80齿轮传动箱结构设计
  • 小型Banebot P80齿轮传动箱结构设计
  • 小型Banebot P80齿轮传动箱结构设计
  • 小型Banebot P80齿轮传动箱结构设计
  • 小型Banebot P80齿轮传动箱结构设计

在小型移动机器人、教育类竞赛机器人、小型智能装备的动力传输环节,这类紧凑型齿轮箱是核心的动力匹配部件,很多做小型移动平台开发的工程师都接触过同类型产品,它的核心作用是匹配高转速低扭矩的微型驱动电机输出特性,将电机的高转速通过齿轮组的啮合传动降下来,同时放大输出扭矩,让驱动轮或者执行端能获得足够的动力输出,避免出现电机带载能力不足、启动打滑、负载工况下堵转烧机的问题。

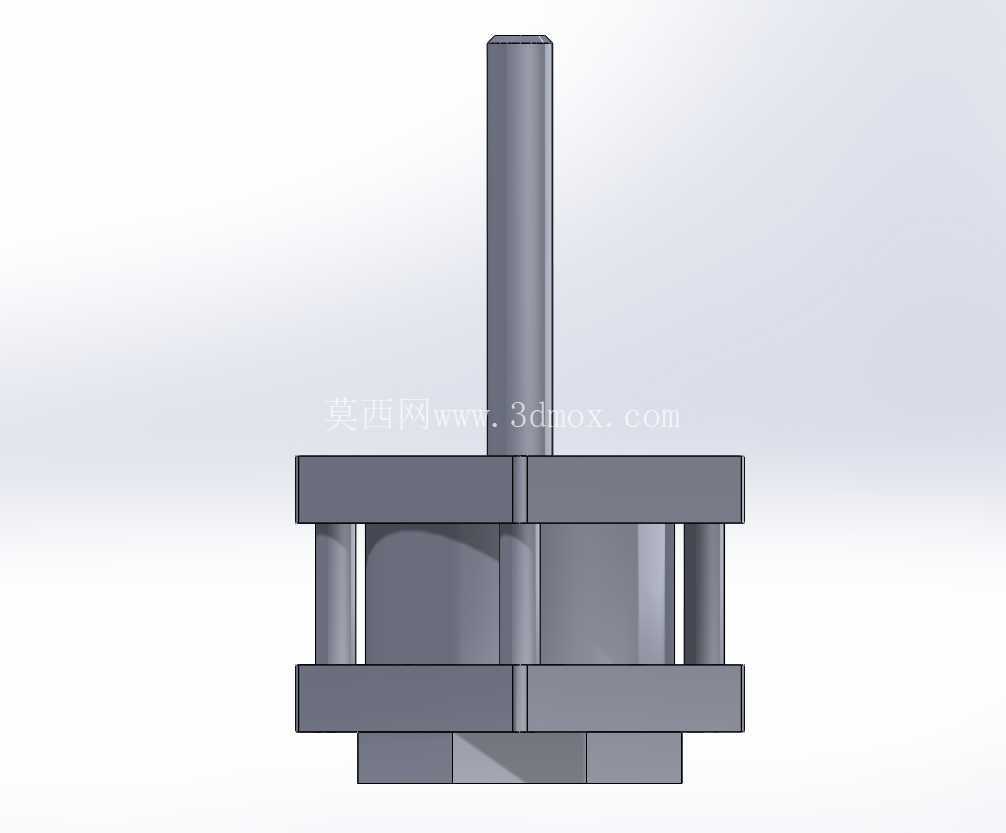

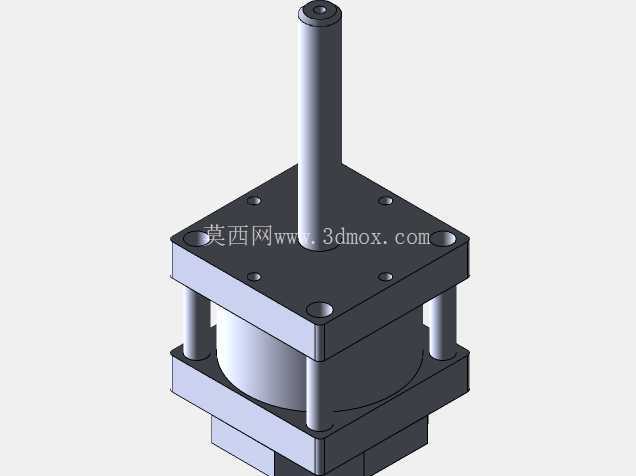

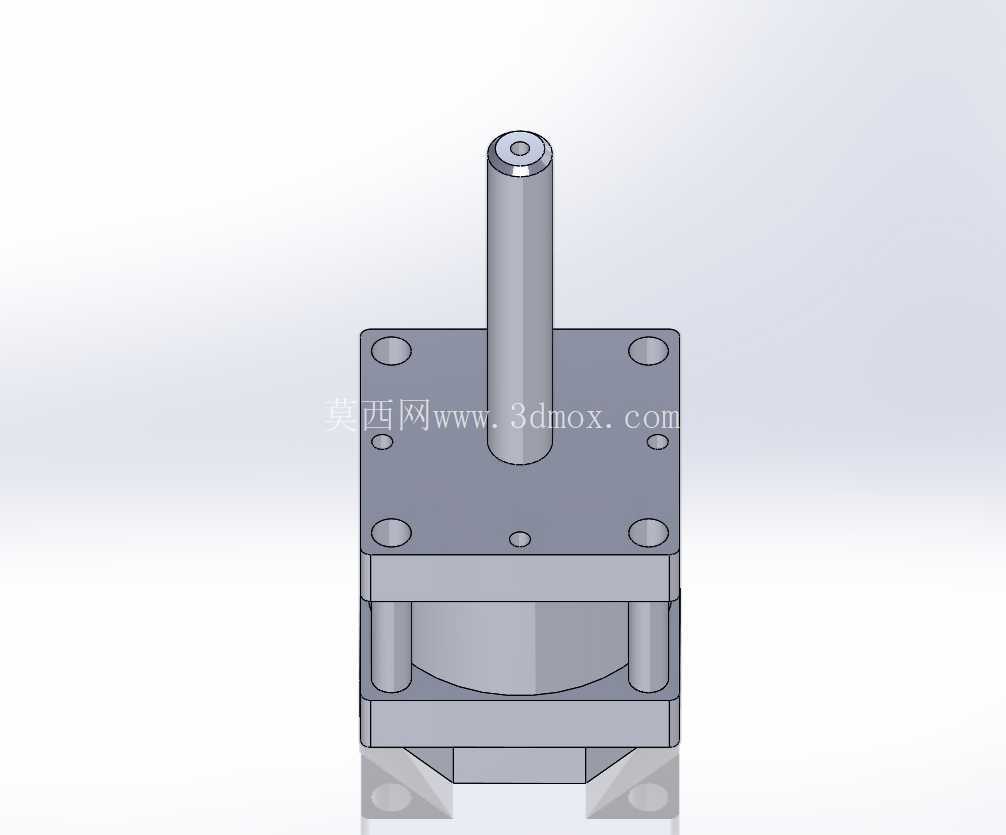

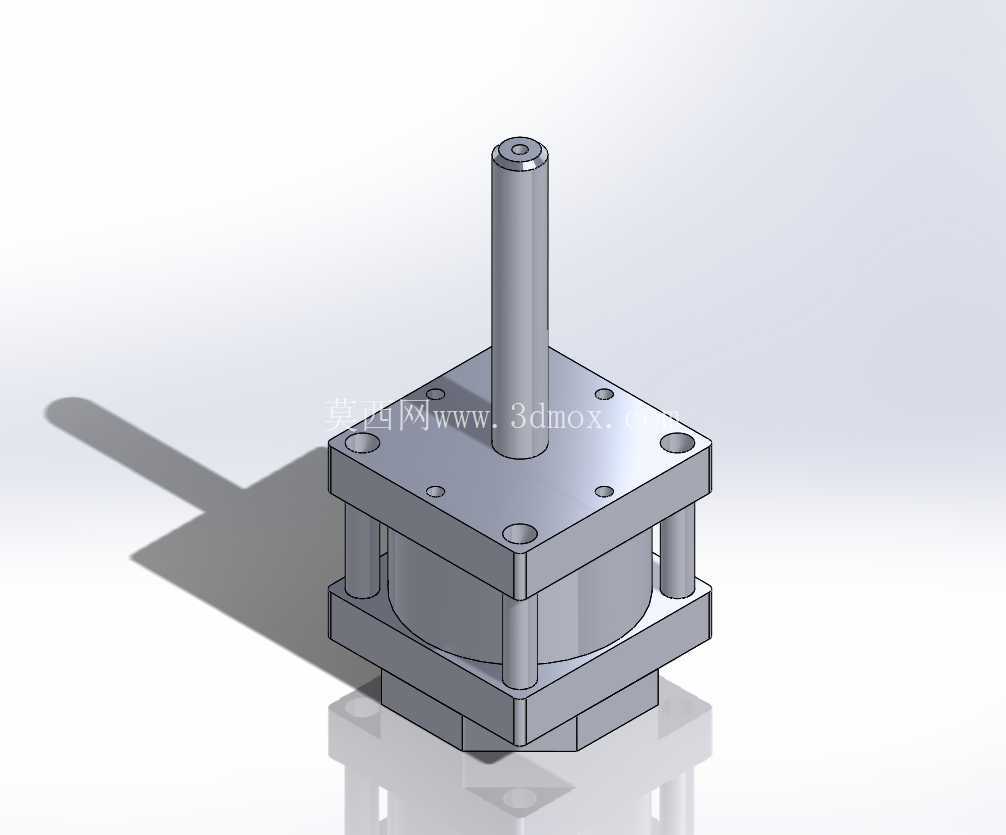

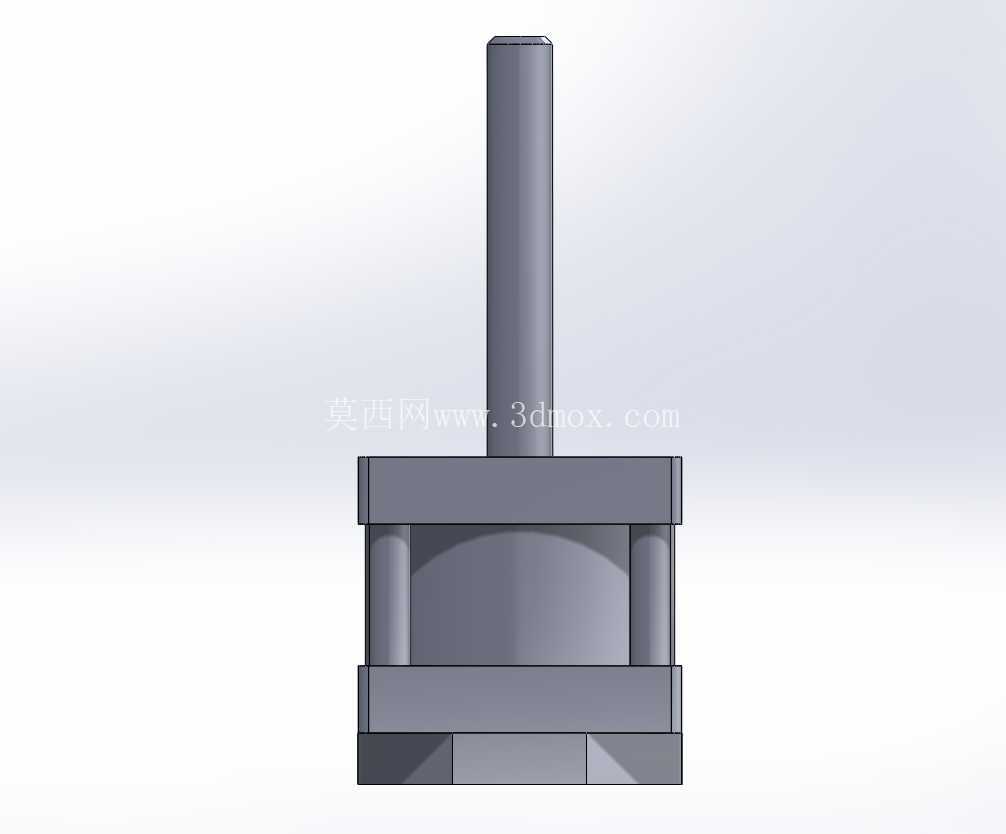

从结构设计的角度看,这款齿轮箱采用了立式输出轴的布局,输出轴垂直于箱体安装面向上伸出,这种布局非常适合直接在输出轴端安装行走轮、同步带轮或者小型执行摆臂,不需要额外增加转角传动结构,能大幅压缩整套动力单元的安装空间。箱体采用上下分层的叠装结构,上下壳体通过定位柱配合紧固件完成装配,定位柱分布在箱体两侧,既可以保证上下壳体装配时的同轴度,避免齿轮啮合出现偏载,也能承受齿轮传动过程中产生的径向分力,防止长期运行后壳体出现错位导致的齿轮磨损加剧、传动噪音变大的问题。

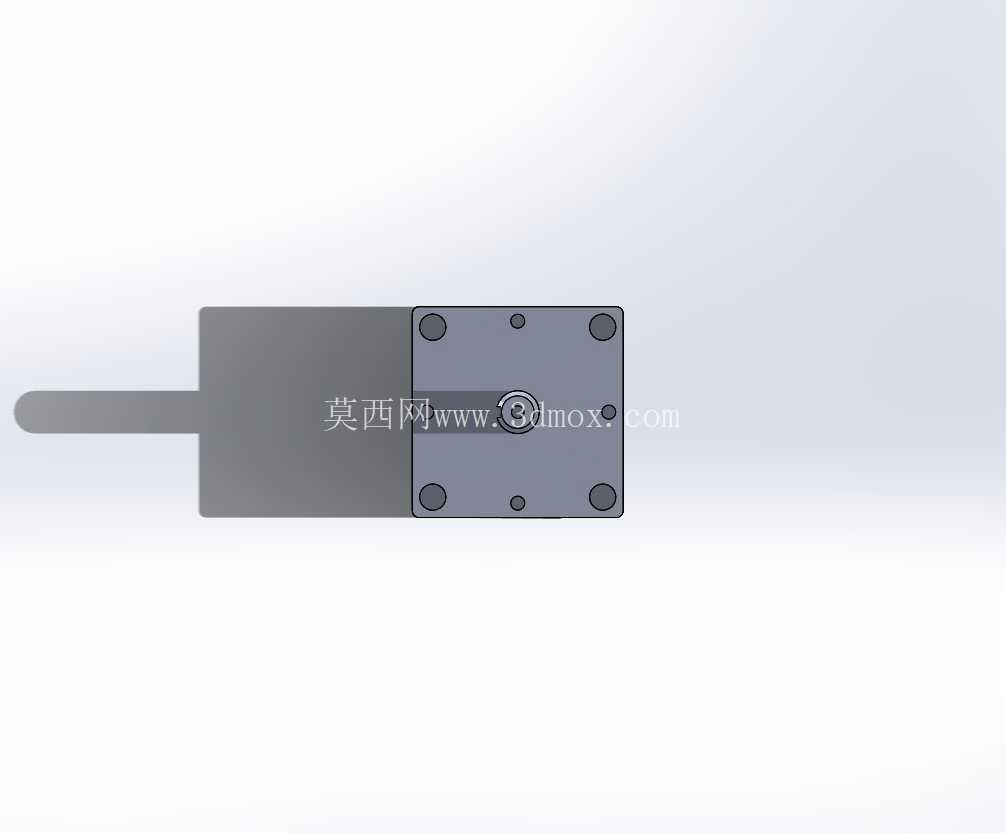

在实际选型应用中,这类小尺寸齿轮箱的安装边界是工程师最关注的点,它的箱体主体为方正的块状结构,底部安装面平整,预留的安装孔位可以直接固定在机器人底盘的铝型材安装位或者板材安装面上,不需要额外设计复杂的转接支架。输出轴的伸出长度经过匹配设计,既可以满足常规轮组的安装深度要求,也不会因为轴伸过长导致轴端受力时挠度变大,影响齿轮的啮合精度。箱体内部的齿轮组采用定轴轮系布局,每一级齿轮的啮合间隙都通过壳体上的轴承安装位精度来保证,不需要额外增加间隙调整结构,装配工艺简单,适合小批量装备的快速组装调试。

很多刚接触小型机器人开发的工程师容易忽略齿轮箱的负载匹配问题,这款齿轮箱的结构设计针对小型移动平台的常见工况做了适配,比如在机器人起步、越障、小幅碰撞的瞬间,齿轮齿面会承受短时的冲击载荷,箱体的支撑结构可以给齿轮轴提供足够的支撑刚度,避免轴系变形导致的轮齿崩边问题。在日常的结构设计工作中,搭建这类齿轮箱的三维模型时,需要重点关注几个配合尺寸:一是各级齿轮轴的中心距,中心距的公差直接决定了齿轮啮合的侧隙大小,侧隙过小会导致传动卡滞、运转阻力大,侧隙过大会导致传动回差变大,做位置控制的执行端会出现定位精度不足的问题;二是输出轴的轴肩定位尺寸,要保证输出轴上的齿轮安装到位后,和箱体内壁之间留有合理的间隙,避免运转过程中齿轮和壳体发生摩擦;三是上下壳体合箱面的密封结构,虽然这类小型齿轮箱大多采用润滑脂润滑,不需要严格的油封密封,但合箱面的贴合度要保证润滑脂不会在长期运转升温后出现渗漏,同时也能阻挡外部的灰尘、碎屑进入箱体内部,加速齿轮的磨损。

从应用场景拓展来看,这类齿轮箱除了用在小型移动机器人上,还可以适配小型传送带模组、桌面级小型自动化设备的动力传输端,只要输出扭矩、转速比、安装尺寸匹配,就能直接替换同规格的传动部件。在做三维建模的时候,还要注意安装孔位的避让空间,比如底部的安装螺丝孔周围要留出足够的扳手操作空间,输出轴端要留出轮组固定顶丝的操作位置,不然实际装配的时候会出现螺丝拧不到位、顶丝无法紧固的问题,这些都是实际工程应用中很容易踩的细节问题,很多新手工程师在建模的时候只关注整体外形,忽略了装配操作的空间预留,到实际打样组装的时候才发现结构干涉,需要反复修改图纸,耽误项目进度。

另外,这款齿轮箱的外观结构做了极简设计,箱体外部没有多余的凸起结构,整体轮廓规整,在设备内部安装的时候可以和周边的结构件紧密贴合,充分利用设备内部的有限空间,这对于空间寸土寸金的小型智能装备来说非常重要,毕竟小型设备内部往往要布置电机、电池、控制板、传感器等多个部件,每个部件的占用空间都要精打细算,规整的外形可以让整体布局更加紧凑,减少无效的空间浪费。齿轮箱的输出轴采用标准的圆轴结构,配合顶丝固定的安装方式,适配市面上绝大多数的标准小型轮组、同步轮、联轴器,不需要额外定制非标传动件,能有效降低整套设备的物料成本和采购周期,这也是这类标准化齿轮箱在小型装备领域被广泛应用的重要原因。
