费斯托ESG系列真空吸盘组件结构设计

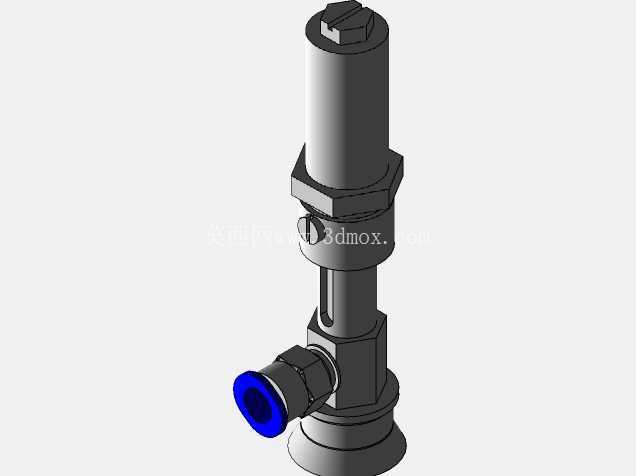

　　在自动化产线的物料搬运环节，真空抓取类元件的适配性直接决定了整线的取放节拍稳定性，这款费斯托ESG系列真空组件，是针对轻薄类、易损类工件抓取场景开发的一体式真空执行部件，目前在3C电子组装、包装线分拣、注塑件取件工位有着极高的应用占比。不同于分体式真空吸盘加支架的组合结构，这款组件将真空发生接口、缓冲结构、吸盘安装位做了集成化设计，能大幅减少设计人员在做夹具布局时的零件选型与装配校核工作量。从结构设计逻辑来看，这款组件的上部为缓冲行程段，内置的线性导向结构能保证吸盘接触工件时的柔性贴合，避免硬接触刮伤工件表面，顶部的调节旋钮可以根据实际工况调整缓冲行程的预紧力，适配不同高度差的来料场景。

　　侧置的快插气嘴采用了蓝色标识的标准快插结构，适配常用的气动软管规格，侧向进气的布局能有效压缩组件整体的轴向安装尺寸，在布局多吸头夹具的时候，能减少管路之间的干涉风险，气嘴与主体的连接部位做了六角防转结构，装配时可以用扳手锁紧，避免设备运行过程中气管拉扯导致的气嘴松动漏气。下部的吸盘安装位采用标准的快插接口，可以根据实际抓取的工件材质、表面粗糙度更换不同材质、不同直径的吸盘，无需更换整个组件主体，能大幅降低产线换型的备件成本。从安装边界来看，这款组件的主体为圆柱形结构，最大外径处为中部的锁紧六角位，做夹具安装板设计的时候，只需要在安装板上加工对应直径的过孔，配合顶部的锁紧螺母就能完成固定，不需要额外设计定制安装支架，安装孔的中心距预留只要大于组件最大外径2mm以上，就能避免相邻吸头之间的运动干涉。组件的缓冲行程覆盖常规的10-20mm区间，能抵消来料高度方向的±5mm公差，不需要在夹具上额外增加浮动结构。

　　在实际选型应用中，这类集成式真空组件常搭配真空发生器使用，侧置气路的流道做了优化设计，气阻比分体式支架结构低15%左右，能缩短真空建立的响应时间，在高速分拣工位上，能将单次取放循环的时间压缩0.1s以上，对于高节拍的包装、电子组装产线来说，这种效率提升能直接转化为整线产能的提升。结构细节上，组件的导向部位采用了自润滑材质的导向环，不需要定期加注润滑脂，长期运行不会出现卡顿、缓冲卡滞的问题，外露的金属部件全部做了阳极氧化处理，在有少量切削液、灰尘的车间环境下也不会出现锈蚀掉屑的问题，能满足电子车间洁净度要求，也能适配普通机加工上下料的恶劣工况。

　　在做三维建模的时候，这款组件的所有配合尺寸都按照实物1:1还原，包括气嘴的插拔长度、锁紧螺母的对边尺寸、缓冲行程的极限位置，设计人员在做夹具整体装配的时候，可以直接调取模型做干涉检查，不需要单独测绘每个零件尺寸，能大幅缩短夹具设计的周期。需要注意的是，这款组件的安装方向没有严格限制，侧向、倒置安装都不会影响缓冲性能和气路密封性，在做倾斜面工件抓取、内壁吸附的特殊工位时，也能稳定工作，不会因为安装角度问题出现真空泄漏、吸盘脱落的问题。
