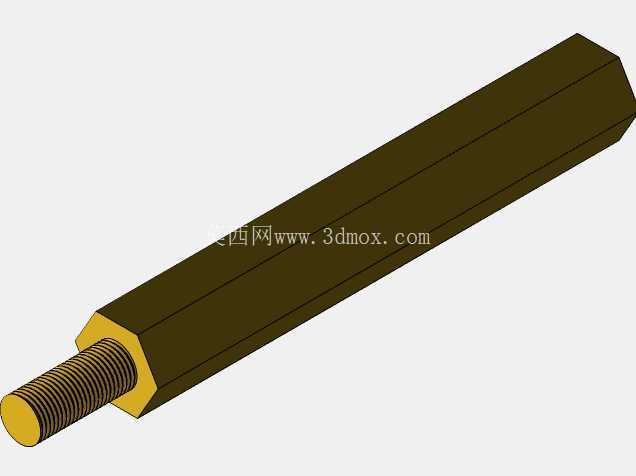

M3规格40mm长度六角连接支撑螺柱

　　这款六角支撑螺柱在实际工程场景中，最常见的应用是通讯设备内部PCB板的层间支撑固定，同时也大量用于小型AGV车体内部控制模块的安装隔层，部分桌面级小型自动化设备的电控板固定也会选用同规格产品。从结构设计来看，主体采用六角截面的杆身，并非随意选择截面形状，六角结构的核心作用是在装配时可以用开口扳手或者套筒直接卡住杆身，避免拧紧端部螺纹时整个螺柱跟转，相比圆形截面的螺柱，不需要额外在杆身加工卡位槽，既简化了加工工序，也能保证杆身整体的结构强度，不会因为开槽出现应力集中的薄弱点。

　　端部的M3外螺纹段长度经过实际装配验证，刚好适配常规2mm厚度的PCB板安装孔，搭配M3尼龙螺母或者金属法兰螺母锁紧时，螺纹啮合长度足够提供可靠的锁紧力，不会出现滑牙或者锁附不牢的问题，同时螺纹收尾处和六角杆身的衔接位置做了退刀槽处理，避免螺纹加工时在根部产生毛刺，装配时也能让被固定的板面完全贴合六角杆的端面，不会出现倾斜虚装的情况。整体40mm的总长度，是经过多场景适配选定的尺寸，在通讯类设备里，刚好可以容纳两层常规厚度PCB板之间的布线空间，预留出足够的走线间隙，避免板间线路挤压磨损；在AGV的控制模块安装中，这个长度可以让控制板和车体安装基面之间留出足够的散热间隙，避免功率器件工作时的热量直接传导到车体金属板上，同时也能给板底的贴片元件留出安装空间，不会出现元件和基面干涉挤压的问题。

　　设计时杆身的六角对边尺寸选用标准的5mm对边规格，完全适配市面上标准的M3螺柱配套扳手，不需要定制专用装配工具，生产线装配时可以直接用常规工具作业，降低装配环节的工具成本。螺纹部分采用标准粗牙M3螺纹，螺距0.5mm，和市面上通用的M3螺母、安装孔完全兼容，不需要做特殊的适配加工，替换性极强，设备维护时如果出现螺柱损坏，可以直接采购标准件替换，不需要单独定制加工，大幅降低后期维护的成本和等待周期。杆身的端面做了平切处理，没有倒角或者圆弧，和被固定板面接触时是完整的环形接触面，压强分布均匀，锁紧时不会压伤PCB板的表面覆铜层或者绝缘层，相比带尖点或者小接触面的支撑柱，能有效避免装配时对电路板造成的损伤。

　　在实际选型测试中，这款螺柱的六角杆身结构相比同长度的铜柱，抗扭强度更高，在有轻微振动的使用场景下，比如AGV行走过程中的持续振动、通讯设备户外安装时的风振，都不会出现杆身弯曲或者螺纹松动的问题，不需要额外加涂螺纹胶就能保持可靠的连接状态。另外杆身的六角结构在布线时，还可以作为线束的临时固定点，用小型扎带就可以将线束固定在杆身上，不需要额外在安装板上打孔固定线束，优化设备内部的布线整洁度，减少线束晃动造成的接插件松动风险。从安装边界来看，这款螺柱安装时需要的最小操作空间是围绕杆身中心8mm直径的圆形区域，扳手操作时不需要太大的活动空间，适合在设备内部布局紧凑的场景下使用，不会因为空间不足导致无法拧紧。端部螺纹的导入端做了1牙的倒角处理，对准安装孔时可以快速导入，不需要反复调整对位，提升装配时的作业效率，尤其是在批量装配的生产线上，这个小的倒角设计能明显减少单工位的装配耗时。
