欧标2040工业铝型材直线导向构件

这款20系列铝型材构件在自动化产线搭建场景中出镜率极高，不少做桌面级小型输送线、检测工位工装架的结构工程师，在做方案选型时都会优先考虑这个截面规格的型材。从实际装配逻辑来看，这款型材的槽口采用标准欧标T型槽设计，槽宽适配常规M5、M6规格的T型螺栓与法兰螺母，不需要额外在型材本体上攻丝或者打孔，装配时只需要将螺母预先卡入槽道内，滑动到对应安装位置后锁紧螺栓即可完成连接，对于需要频繁调整安装位置的传感器支架、拖链导向槽、小型气动元件安装板来说，这种无预钻孔的装配方式能大幅缩短现场调试的周期，哪怕后期产线需要做工位调整，也只需要松掉螺栓重新定位，不会破坏型材本身的结构强度。

从截面结构来看，2040规格的型材截面宽度为20mm、高度为40mm，属于窄幅高刚性的型材品类，相比同系列2020规格的型材，它在垂直于长度方向的抗弯截面模量提升了近一倍，在做长度1米以内的水平导向承载时，中间位置的静载挠度可以控制在0.2mm以内，完全能满足小型直线模组、视觉检测相机滑台的安装基准精度要求。型材四个端面的连接孔位做了统一的中心距设计，不管是和2020、2060还是2080规格的同系列型材做直角连接、平行拼接，都可以采用标准的角槽连接件、内置角码或者端面连接板完成固定，不需要单独定制转接件，能有效降低项目的物料采购种类，减少BOM表的物料管理成本。

在实际应用场景里，这款型材除了做设备框架的主梁之外，还经常被用来做小型设备的安全防护栏导向轨、电气柜内部的元器件安装梁、3D打印机的X轴运动导向梁。做防护栏使用时，配合透明亚克力板或者钣金防护板，可以直接将板材嵌入型材的侧槽内，不需要额外加装压条，配合端面的封盖和槽口的密封胶条，就能实现防护区域的半封闭隔离，避免设备运行过程中碎屑飞溅到操作区域。做电气安装梁使用时，型材的槽道可以直接卡入DIN导轨的固定卡扣，断路器、继电器、接线端子这些标准电气元件可以直接卡在DIN导轨上，相比传统的钣金安装梁，这种铝型材的安装方式不需要在梁上打密集的安装孔，调整电气元件位置时只需要滑动卡扣即可，后期维护更换元件也更加方便。

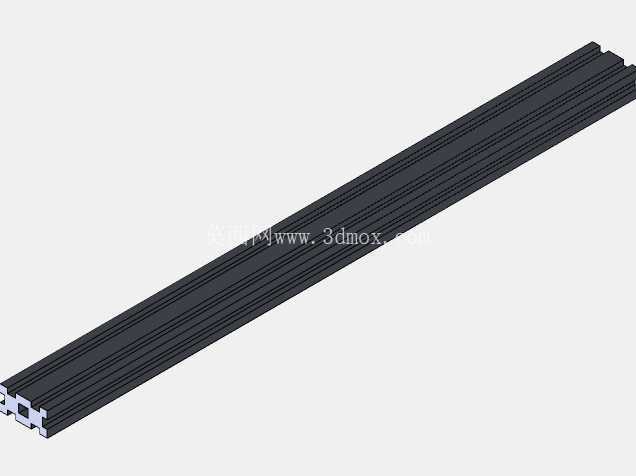

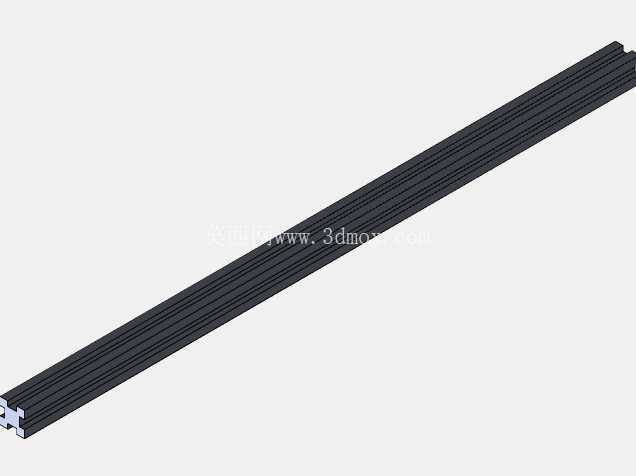

从设计建模的角度来说，这款型材的三维模型严格按照实际生产的截面尺寸绘制，槽口的倒角、内腔的加强筋厚度、端面的中心孔位置都和实物保持一致，在做整体设备装配时，可以直接在模型上调用对应的标准连接件完成虚拟装配，检查各个部件之间的安装间隙，避免出现螺栓长度不够、连接件和其他部件干涉的问题。模型的长度参数可以根据实际项目需求做参数化调整，不需要重新绘制截面草图，只需要修改长度方向的驱动尺寸就能生成不同长度的型材模型，能大幅提升结构设计阶段的建模效率。另外型材的安装边界也做了明确的预留，不管是端面安装脚杯、脚轮，还是侧面安装线性滑轨、同步带轮座，都可以在模型上直接匹配对应的安装孔位，提前核算安装空间，避免现场安装时出现空间不足需要二次切割型材的问题。

不少刚接触非标设计的工程师容易忽略铝型材的安装间隙预留，实际上这款型材在和其他部件做拼接时，槽口位置需要预留至少1mm的螺栓头沉头空间，端面连接时如果采用内置角码的连接方式，需要在型材端部预留5mm的角码插入深度，这些细节在三维模型里都做了准确的还原，设计时直接参考模型的尺寸做布局，就能避免很多实际装配时才会暴露的问题。另外型材的表面阳极氧化层厚度在模型里也做了对应的层厚预留，在做紧配合的安装位设计时，不会因为忽略氧化层厚度导致装配过盈，需要现场打磨才能完成安装。
