NEMA17规格带输出齿轮步进电机结构

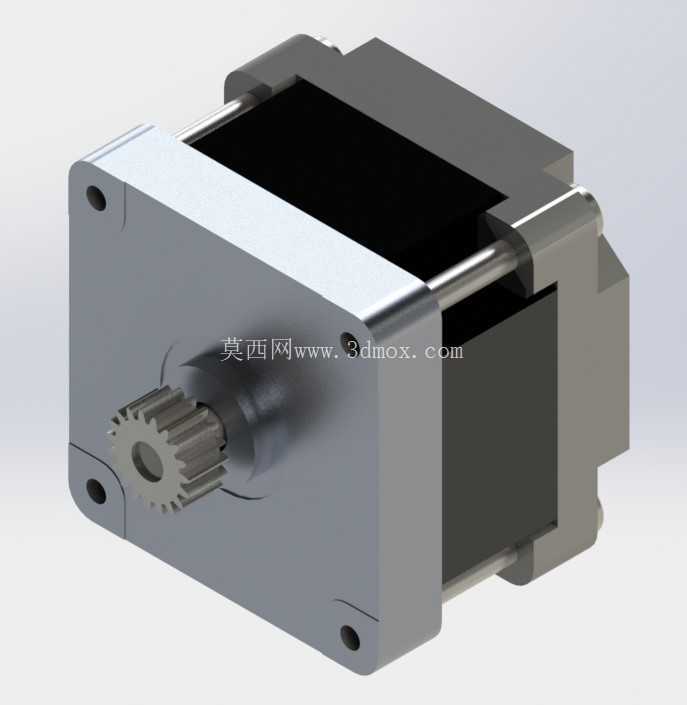

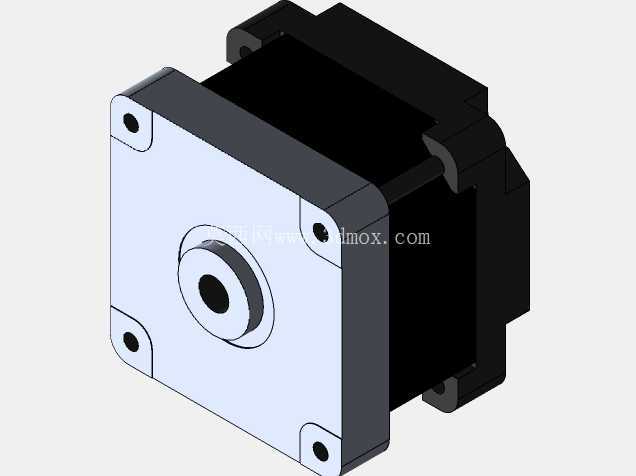

　　这款步进电机的输出端集成了金属直齿圆柱齿轮，在小型自动化设备的传动链路里，这种结构可以省掉额外加装输出联轴器、外接齿轮的装配步骤，直接和设备端的减速齿轮组啮合，常见于桌面级3D打印机的挤出机构、小型雕刻机的进给传动、桌面机械臂的关节驱动、小型传送带的动力输入等场景，能在紧凑的安装空间内完成动力传递，减少传动链的累计间隙。从结构设计来看，电机本体采用方形安装法兰，法兰面预留四个沉头安装孔，孔位布局完全匹配NEMA17标准的安装尺寸，安装时可以直接适配市面上通用的NEMA17电机支架、安装座，不需要额外做转接件加工，降低设备开发阶段的结构适配成本。

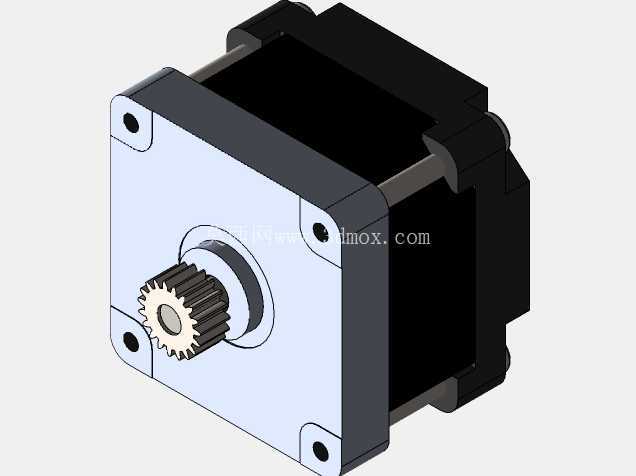

　　输出轴上的齿轮采用过盈配合加顶丝锁紧的固定方式，能避免电机正反转切换时齿轮和输出轴之间出现相对滑动，保证传动精度，齿轮的齿形经过参数匹配，适配常规模数0.5的直齿传动副，啮合侧隙控制在小间隙范围内，兼顾传动顺滑度和定位精度。电机的定子外壳采用拉伸铝型材结构，表面做了氧化处理，既可以保证结构强度，又能在电机持续运行时通过外壳散出绕组产生的热量，避免长时间运行出现过热退磁的问题。两端的端盖采用镀锌钢板冲压成型，和铝型材外壳通过铆接方式固定，端盖上预留的轴承安装位可以精准固定输出轴两端的滚珠轴承，控制输出轴的径向跳动量，保证带齿轮输出时的传动平稳性，减少高速运转时的齿轮啮合噪音。从安装边界来看，电机本体的方形截面边长为42mm，属于标准NEMA17电机的外形尺寸，机身长度适配常规42系列步进电机的安装空间，输出端齿轮的齿顶圆直径小于安装法兰的外轮廓尺寸，安装时不会和安装面的周边结构产生干涉，尾部的出线端采用侧向出线布局，在设备内部布线时可以顺着电机安装座的侧面走槽走线，不会占用电机尾部的轴向空间，适合轴向安装尺寸受限的紧凑设备结构。

　　在实际选型应用时，这款带集成齿轮的步进电机可以直接替换同规格的普通NEMA17步进电机，不需要改动原有设备的安装孔位，只需要匹配对应啮合的齿轮参数即可完成升级，在一些对传动链长度有严格限制的小型设备里，这种集成化的输出结构能有效压缩动力端的整体体积，减少额外传动零件带来的装配误差累积。电机内部的绕组参数适配常规的两相步进驱动参数，可以直接搭配市面上通用的两相步进驱动器使用，不需要额外定制驱动程序，降低设备电控部分的适配难度。

　　在结构建模过程中，需要重点关注安装法兰的孔位位置度、输出轴的同轴度、齿轮和安装法兰面的相对位置尺寸，这些参数直接影响实际装配时的啮合精度，如果位置度偏差过大，会出现齿轮啮合卡滞、侧隙不均匀、运行噪音大等问题，建模时需要严格按照标准NEMA17的安装尺寸做公差约束，保证模型导出的工程图可以直接用于零件加工和装配校验。另外，电机外壳的散热筋结构（如果有）、端盖的铆接点位、轴承的安装位尺寸都需要和实际零件的装配关系匹配，避免在做整机装配干涉检查时出现误判，影响后续的结构设计迭代。
