12V200转金属齿轮箱直流减速电机

这款带金属齿轮减速箱的直流动力单元，在桌面级自动化改造、小型移动载具、教学实验装置以及DIY机器人项目里属于非常常见的执行部件。很多刚接触结构设计的工程师在选小型驱动件时，容易只看电机本体的空载转速，忽略减速机构对输出特性的重塑——裸直流电机往往转速高但轴端扭矩很小，直接带负载很容易堵转、发热，而这套集成式齿轮箱把高转速小扭矩的输入，转换成低转速大扭矩的输出，200转/分的输出轴转速刚好适配多数慢速推拉、旋转进给类工况，不需要额外再外挂减速结构，整机集成度很高。

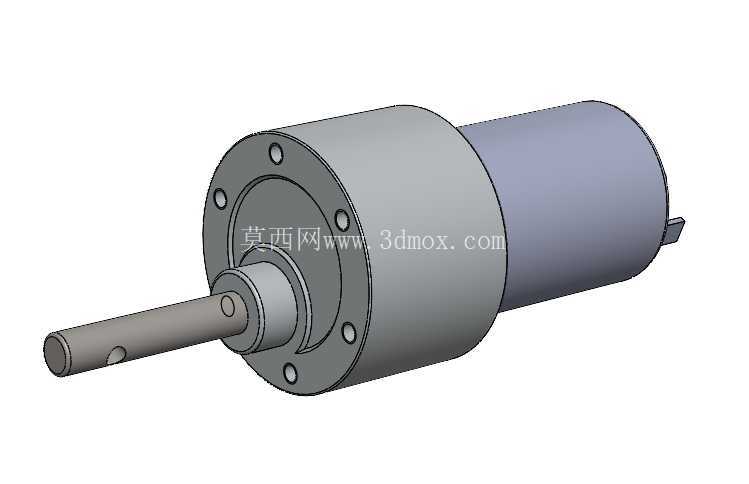

从实际安装边界来看，该款减速电机采用圆柱型直筒布局，减速段壳体直径大于后端电机本体，前端法兰盘沿圆周均匀布置安装孔，既可以通过法兰面锁附在设备立板上，也可以借助圆柱筒身做抱箍夹持，两种固定方式在非标小设备里都很常用。输出轴为单边长轴设计，轴端预留径向销孔，装配同步轮、摇臂、滚轮或者联轴器时，可以穿开口销或者紧定螺钉做周向防松，避免长期正反转切换时轮件打滑。建模时需要特别留意轴伸长度、法兰安装孔的分布圆直径，以及电机尾部出线的避让空间：很多新手布局时只给筒体留出容纳空间，忘了尾部接线和插拔端子的操作余量，最后装配时线材被侧板挤压，或者维护时无法拆装接线。

齿轮箱内部采用金属齿轮传动，相比塑料齿轮款，它在频繁启停、短时过载、冲击负载场景下的耐用性明显更好，齿面抗磨损能力更强，适合机器人驱动轮、小型传送带辊筒、电动窗帘牵引机构、智能门锁执行端、小型云台旋转底座这类需要持续输出扭矩的场合。选型搭配时要注意，12V供电下整机额定输出转速对应200转/分，搭配轮径合适的驱动轮，可以算出小车的理论行进速度；如果用于直线进给机构，配合丝杠或者同步带，就能把旋转运动转化为直线推拉动作，齿轮箱的反向自锁特性在部分减速比区间还能起到断电悬停的作用，避免垂直布置的负载断电后下坠。

结构设计层面，这款电机把电机本体、减速齿轮组、输出轴承座全部整合在同一条轴线上，同轴度由机加工的壳体台阶孔保证，三维建模时可以先搭建整体回转基准，再分别绘制后端直流电机的机壳、磁钢腔体、碳刷端盖，中段减速箱的多层齿轮啮合腔，前端输出轴的轴承位与法兰安装面。齿轮组的装配关系要还原各级齿轮的中心距、齿宽与轴向限位卡簧位置，运动仿真时可以直观看到从电机高速轴到末端输出轴的转速逐级降低、扭矩逐级放大的传动路径，也能检查齿轮啮合时是否存在干涉、相邻齿顶与箱体内壁是否预留合理间隙。

在不同应用场景里，这款电机的安装姿态适配性很强：水平安装时输出轴径向受力均匀，轴承负载状态最佳；垂直轴向上使用时，要注意输出轴挂载的悬臂负载不要超过轴端允许径向载荷，长期偏载会加速前端轴承磨损，导致输出轴晃动、齿轮啮合异响。如果用于多轴协同的小型设备，比如分拣机构的摆杆、3D打印周边的送料牵引辊、教学用机械臂的关节旋转座，这款电机的体积优势很明显——圆柱筒体占用的安装空间方正度要求低，在设备骨架的边角空隙里就能布置，不需要预留大尺寸的方形安装位。工程人员做结构校核时，除了核对安装孔位、轴径配合公差，还要在模型里预留电机驱动板的接线走线空间，以及电机运行时的散热周边间隙，避免筒体被包裹在密闭塑胶壳体内长期高温运行，影响碳刷与齿轮润滑脂的使用寿命。
