人形机器人双自由度颈部关节结构

在人形机器人整机结构开发流程中，颈部关节是连接头部感知单元与躯干主体的核心枢纽部件，其结构设计合理性直接决定头部视觉、听觉等传感器的工作覆盖范围，同时影响整机头部动作的仿生流畅度与负载承载能力。不同于工业机械臂末端的单自由度旋转关节，人形机器人颈部需要同时实现俯仰与左右偏转两个维度的动作输出，还要兼顾头部组件的走线空间、安装基准与运动过程中的干涉规避，是仿生机器人结构设计中细节要求较高的功能模块。

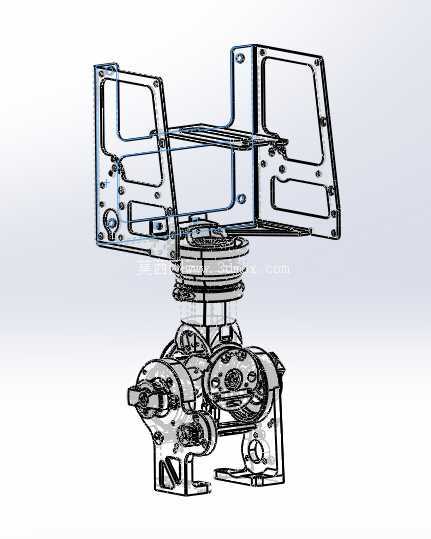

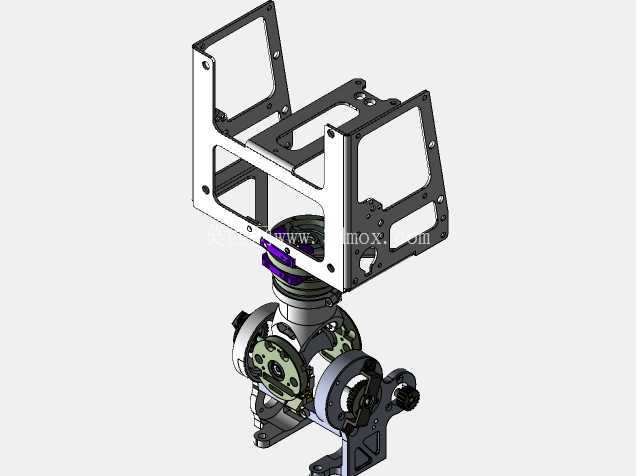

该颈部关节采用分层式框架承载结构，上层设置对称分布的双侧安装支架，支架预留多组标准化安装孔位，可直接固定头部外壳、视觉模组、语音采集模块等头部组件，安装面的平面度公差控制在0.1mm以内，保证传感器安装基准的一致性，避免因安装面倾斜导致的感知数据偏差。支架采用镂空式减重设计，在保证结构刚性的前提下尽可能降低上部负载的整体重量，减少下部驱动单元的负载压力，提升关节动态响应速度。

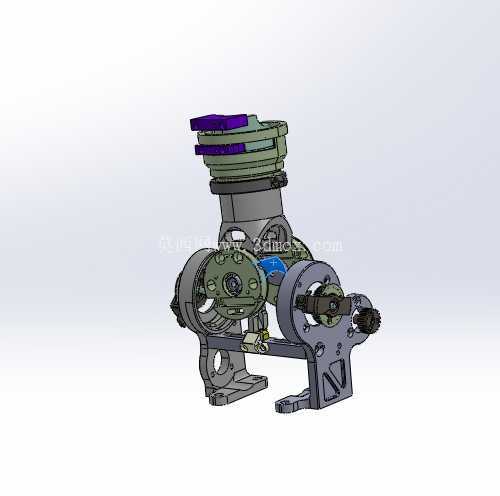

关节的驱动传动部分集成在支架下方的回转基座内，俯仰维度的驱动组件对称布置在关节两侧，通过轴承座与上部支架连接，可实现头部上下俯仰动作，俯仰角度范围覆盖-30°到+45°，满足日常交互过程中抬头、低头的动作需求；左右偏转维度的驱动组件布置在关节下部中心位置，通过回转支撑结构连接上部俯仰组件，可实现±60°范围的左右转头动作，两个维度的运动相互独立，可通过控制算法实现复合动作输出，模拟人类颈部的自然运动轨迹。

结构设计过程中充分考虑了走线需求，关节中心预留贯通式走线孔，头部所有传感器、驱动线路均可通过中心孔直接引入躯干内部，避免运动过程中线路与结构件发生摩擦拉扯，提升线路使用寿命，同时避免外露线路影响整机外观的仿生效果。关节所有转动配合位置均设置自润滑轴承衬套，减少长期运动过程中的磨损量，保证关节运动精度的长期稳定性，配合位置预留0.2mm的装配间隙，避免加工公差导致的运动卡滞问题。

从安装边界来看，该颈部关节整体采用紧凑型布局，横向最大安装尺寸控制在120mm以内，纵向总高度不超过90mm，适配多数中小型人形机器人的躯干上部安装空间，下部基座预留与躯干框架连接的标准化安装孔位，可直接固定在躯干顶部的承载横梁上，不需要额外设计转接件，降低整机集成的设计工作量。关节的负载能力经过结构校核，上部可承载最大1.5kg的头部组件，满足常规视觉模组、语音模块、头部外壳的总重量要求，运动过程中无明显晃动，定位精度可控制在0.5°以内，满足交互类人形机器人的头部动作精度要求。

在实际应用场景中，该颈部关节可适配服务类人形机器人、科普展示仿生机器人、高校机器人教学实训平台等多种产品，既可以作为整机开发的标准关节模块直接选用，也可以作为仿生关节设计的参考结构，帮助结构工程师快速完成颈部关节的方案迭代，减少从零开始设计的重复工作量。结构设计中充分考虑了3D打印加工与CNC加工的工艺兼容性，所有零件均无倒扣结构，不需要特殊工装即可完成加工，零件壁厚均匀设置在2-3mm之间，兼顾结构强度与加工成本，适合小批量样机试制与后续批量生产的工艺要求。
