UR5机械臂RealSense相机安装适配支架

在协作机器人视觉引导作业场景中，视觉传感器的安装刚性与定位精度直接决定了手眼标定的最终误差水平，这款适配结构正是针对UR5协作机械臂末端搭载英特尔RealSense深度相机的安装需求开发的专用连接部件。从实际产线应用来看，这类适配结构常被用于无序抓取、工件位姿识别、焊缝跟踪、人机协作安全区域检测等场景，替代了过去常用的通用角铝、亚克力打孔支架，解决了通用支架安装后相机光轴与机械臂末端法兰同轴度偏差大、长时间运行后紧固件松动导致标定参数漂移的问题。

设计阶段首先锚定了两个核心安装边界：一侧完全匹配UR5机械臂末端法兰的安装孔位布局，采用与法兰端面对应的六孔圆周分布安装位，孔位位置度公差控制在0.1mm以内，保证安装后支架与机械臂末端的连接基准完全重合，不需要额外做偏移补偿；另一侧对应RealSense相机的底部安装螺孔布局，预留了对应的安装过孔与定位贴合面，保证相机安装后镜头光轴与机械臂法兰中心轴线的平行度偏差控制在允许范围内，减少手眼标定过程中的坐标转换误差。

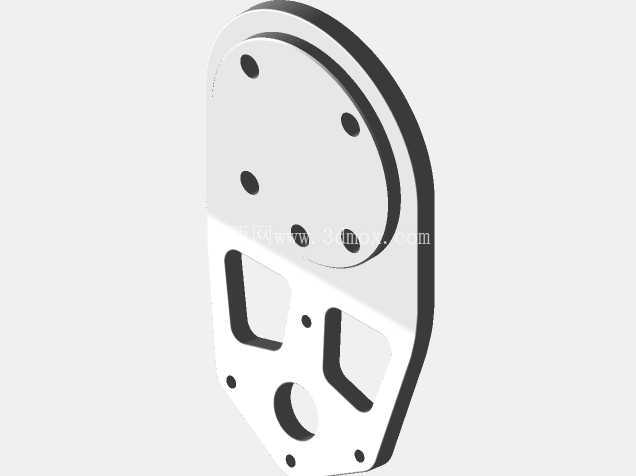

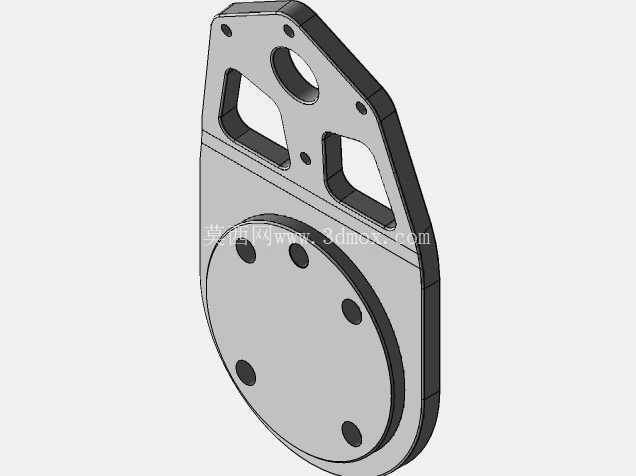

结构整体采用一体化板式设计，在保证安装刚性的前提下做了多处镂空减重处理：中部的大尺寸圆形区域是对应法兰端面的贴合安装区，保证足够的接触面积分散连接应力，避免局部应力集中导致的支架形变；上部的两个异形镂空槽既减轻了整体重量，降低机械臂末端的负载占用，也为相机的数据线缆留出了走线空间，避免线缆在机械臂运动过程中与支架发生剐蹭磨损；侧边的多个小孔位既可以作为辅助安装位，用于固定线缆扎带，也可作为加工过程中的工艺定位孔，提升加工时的装夹精度。

从安装边界来看，支架整体厚度控制在合理范围内，不会过度增加机械臂末端的伸出长度，避免了过长悬臂带来的末端抖动问题；安装面的平面度经过设计校核，保证与法兰、相机的贴合面无间隙，减少安装后的累积误差。实际使用时，不需要对机械臂法兰或者相机本体做任何改装，直接通过标准紧固件即可完成装配，装配后相机的视野范围不会被支架结构遮挡，深度镜头与RGB镜头的有效视场角完全保留，不会因为支架遮挡出现视野盲区。

考虑到协作机器人作业过程中会频繁启停、变换姿态，支架的结构刚性经过受力校核，在机械臂最大加速度运动工况下，支架的形变量控制在微米级，不会因为惯性力导致相机位置偏移，保证长时间运行后手眼标定参数的稳定性，减少现场重复标定的维护工作量。同时支架的安装孔位做了沉头处理，紧固件安装后不会突出安装平面，避免出现干涉问题，也让整体外观更整洁，没有突出的尖锐结构，符合人机协作场景的安全要求。

不同于通用的可调式支架，这款适配结构采用固定孔位设计，虽然牺牲了一定的位置调节自由度，但换来了更高的安装重复精度，当相机需要拆卸维护后重新安装时，不需要重新调整位置即可直接复用之前的标定参数，大幅降低了现场维护的时间成本，尤其适合3C装配、物流分拣这类需要快速换产、设备维护频率较高的应用场景。
