在自动化生产线、物料输送系统、机床运动机构以及各类专用设备的行程控制环节里,这类带滚轮摆杆的限位部件是保障设备运行边界安全、实现工位精准定位的核心检测元件之一。不同于直动式限位部件需要触发件直接垂直按压触头,这款摆杆滚轮结构的设计,能够适配触发件沿水平或斜向运动的接触场景,滚轮的滚动接触形式可以大幅降低触发过程中对触头的磨损,同时减少触发件运动过程的卡滞风险,在设备长期往复运行的工况下能保持更稳定的触发精度。

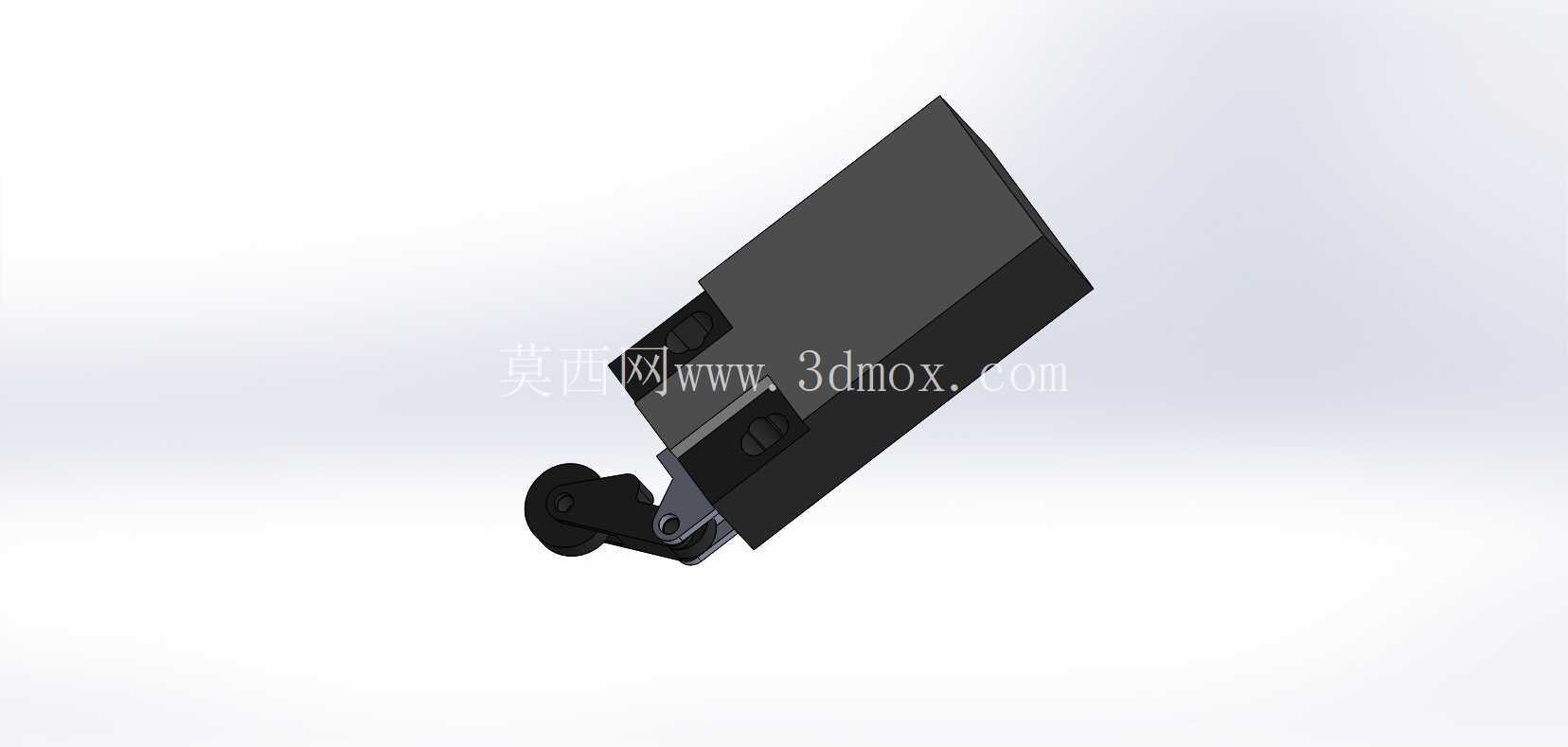

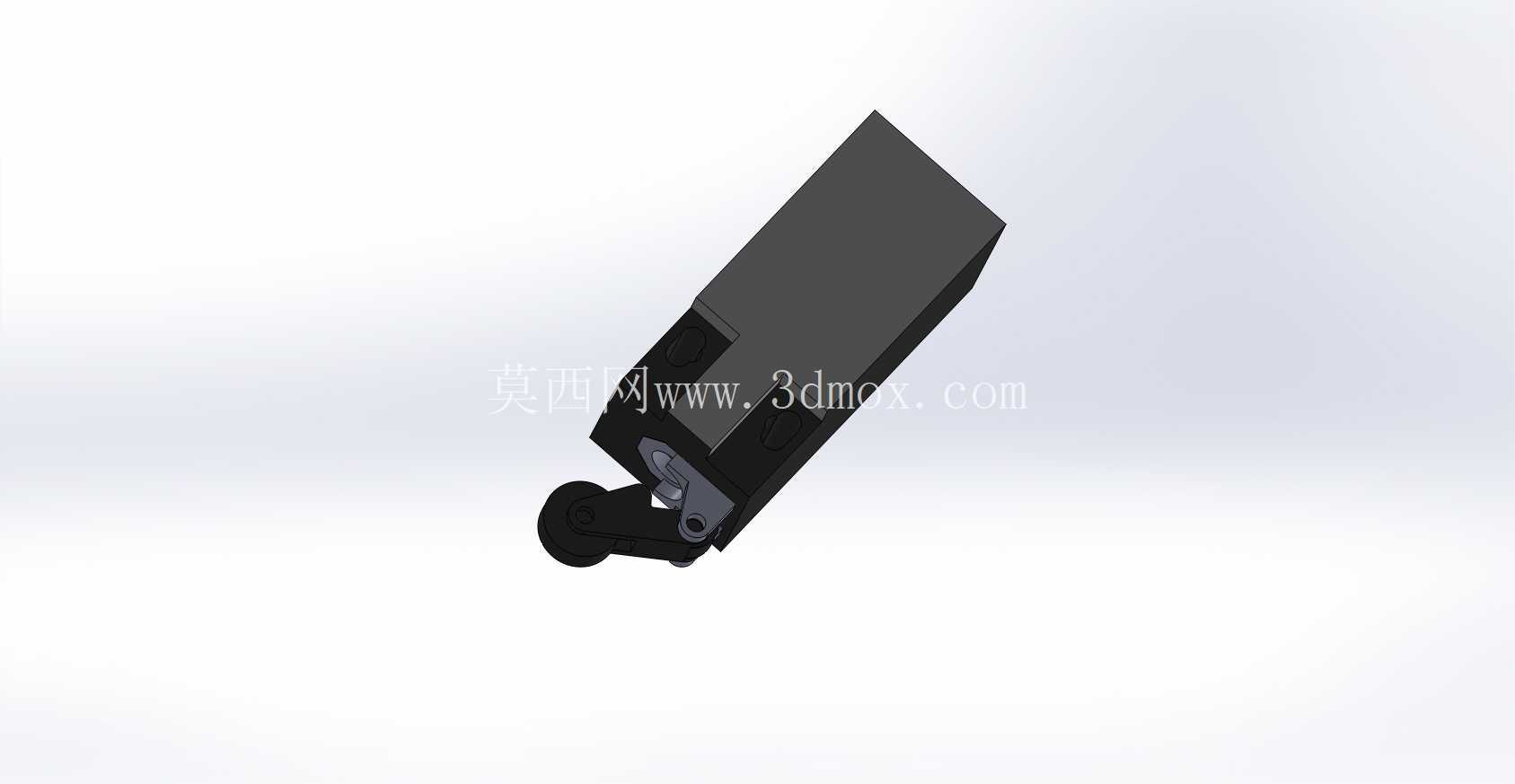

从结构设计逻辑来看,主体采用方正的绝缘壳体封装内部微动触点组件,壳体侧面预留的两个安装孔位,是按照工控元件通用安装孔距设计的,能够直接适配标准导轨安装或者面板螺装的需求,安装时不需要额外加工定制转接板,能有效缩短设备装配的周期。摆杆部分采用铰接结构连接在壳体前端,摆杆末端的滚轮采用耐磨工程材质,接触触发面做了圆弧过渡,当设备运动部件触碰到滚轮时,摆杆会绕铰接轴转动,达到设定触发行程后内部触点完成通断切换,输出位置到位的电信号,给设备控制系统提供动作判断依据。
实际应用场景中,这类部件常被用在输送线的工件到位检测、自动化机械手的行程硬限位保护、机床滑台的正负极限位置判断、仓储物流设备的货叉升降位置检测等环节。比如在皮带输送线的分拣工位,当工件随皮带运动到对应位置触碰到限位摆杆时,系统接收到到位信号后就会触发分拣机构动作,将工件推送到对应料道;在机床滑台的运行路径两端安装这类部件,当滑台超出正常工作行程触碰到限位开关时,系统会立刻切断驱动回路电源,避免滑台超程撞击设备本体造成机械损坏。
设计过程中需要重点考量几个边界参数:首先是摆杆的触发角度范围,要保证在允许的摆角范围内触点能可靠动作,超过最大摆角时要有机械限位结构避免摆杆过掰损坏内部铰接结构;其次是滚轮的突出高度,要匹配设备触发件的运动轨迹,既不能因为突出量过小导致触发不到位,也不能因为突出量过大被运动部件撞坏壳体;另外壳体的防护等级要适配现场工况,在有切削液、粉尘的加工车间场景下,壳体接缝处要做密封处理,避免杂物进入内部造成触点接触不良。
从安装适配性来说,这类部件的出线方向通常预留后侧和下侧两个可选方向,方便现场布线时根据安装空间选择走线方式,不需要额外弯折线缆造成线缆损伤。内部触点采用常开常闭双组输出设计,既可以接到位信号回路,也可以同时接安全保护回路,满足不同设备的控制逻辑需求。摆杆的复位依靠内部内置的弹簧结构,当外部触发力移除后,摆杆能自动回到初始位置,等待下一次触发,不需要额外设置复位机构,简化了设备整体的结构设计。
在三维建模过程中,需要重点还原铰接位置的配合间隙,既要体现摆杆的转动自由度,也要保证装配关系符合实际生产的公差要求,安装孔的位置度要严格按照实物尺寸标注,避免用户在做设备整体装配设计时出现孔位对不上的问题。滚轮的外圆轮廓、摆杆的转动轨迹都要做准确建模,方便设计人员在做设备干涉检查时,能够准确判断运动部件在全行程范围内是否会和限位部件发生硬碰撞,提前规避设计阶段的干涉风险。
