CSWP认证三角形弯折结构练习件

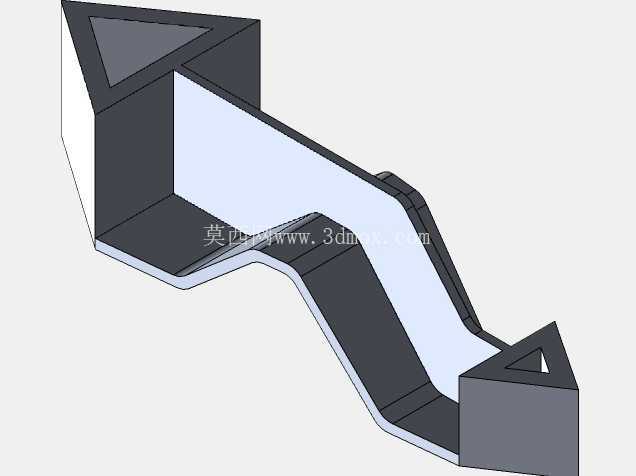

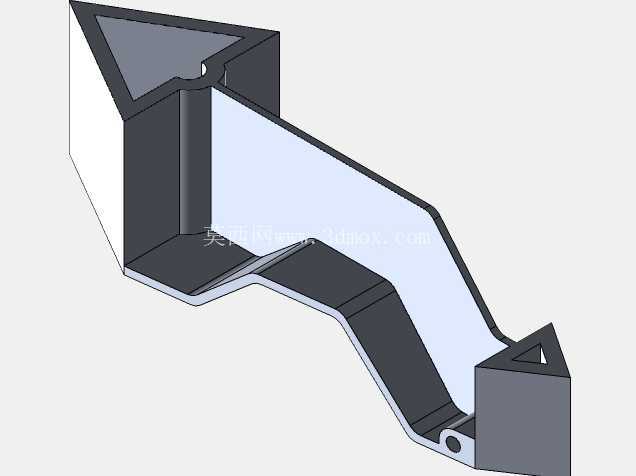

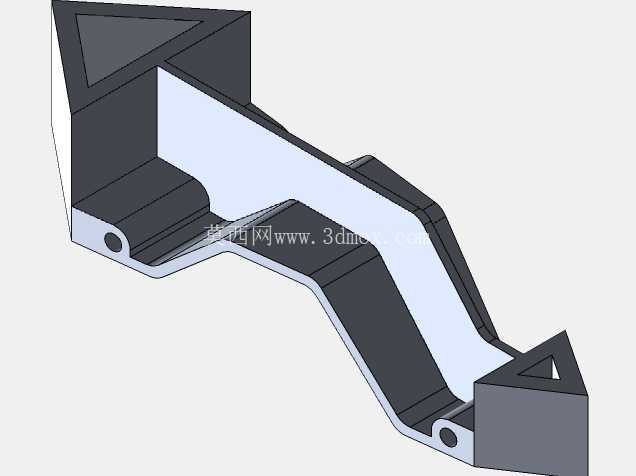

　　这款三角形弯折结构件，是面向三维结构设计能力验证的典型练习构件，其设计逻辑完全贴合工业领域中异形连接构件的实际开发思路，能够帮助建模从业者掌握多段变向薄壁结构的建模逻辑与工程化设计要点。从结构形态来看，构件两端采用三角形封闭端面作为结构基准，中间段为连续弯折的薄壁腔体结构，弯折段采用平滑圆弧过渡，避免直角转折带来的应力集中问题，这种结构形式在通讯设备的内部走线支撑、小型设备的结构连接支架中十分常见。在实际工程应用场景中，这类带三角形基准端的弯折构件，常被用于通讯终端设备内部的线缆导向支撑，利用三角形端面的高稳定性，将构件通过端面的安装孔固定在设备腔体的内壁上，中间的弯折腔体可以容纳多束信号线缆，顺着弯折走向完成线缆的布设，避免线缆在设备内部出现过度弯折、拉扯的问题，同时薄壁腔体的结构可以在保证支撑强度的前提下，尽可能降低构件自身重量，减少对设备整体载荷的影响。

　　从设计思路层面来看，这款构件的建模过程覆盖了薄壁结构设计的核心要点：首先以三角形端面作为草图基准，确定两端的安装边界尺寸，三角形端面的边长设计需要匹配设备内部的安装空间，三个边的壁厚保持均匀一致，避免注塑或钣金加工过程中出现壁厚不均导致的变形问题；中间的弯折段路径需要根据设备内部的走线空间进行规划，每一段弯折的角度都需要避让设备内部的电路板、电子元器件等其他部件，过渡圆弧的半径需要满足线缆的最小弯曲半径要求，避免线缆穿过时被结构棱边划伤。在外形尺寸与安装边界的设计上，两端三角形端面的平面度需要满足安装要求，端面预留的安装位需要与设备内壁的固定柱位置完全匹配，安装后构件不能突出设备内部的预留安装空间，避免与其他装配部件产生干涉；中间弯折段的外轮廓尺寸需要严格控制，腔体内部的净宽度要大于所容纳线缆的总直径，保证线缆可以顺畅穿过，同时弯折段的外侧壁厚与内侧壁厚保持均匀，让构件在承受线缆重量、设备振动时的应力分布更加均匀，不会出现局部应力过大导致的结构断裂问题。

　　从功能特性来看，这类三角形弯折结构件相比普通的直筒型走线结构，能够适配设备内部非直线的布设空间，在有限的设备腔体内部完成线缆的转向引导，三角形端面的结构相比矩形端面拥有更好的抗扭性能，在设备受到冲击、振动时，三角形端面不容易发生形变，能够保证构件的安装稳定性，不会因为长期振动出现安装松动的问题。在建模练习过程中，这类构件能够帮助设计者掌握多基准面草图绘制、扫掠特征、薄壁抽壳、圆角过渡等多个建模命令的组合使用技巧，理解工业结构设计中“功能优先、适配空间、强度均衡”的设计原则，避免出现只追求外观形态而忽略实际安装、使用需求的设计问题。

　　在实际生产层面，这类构件如果采用塑料材质加工，需要在弯折段的合适位置设计拔模斜度，方便注塑脱模，三角形端面的边缘需要设计微小的倒角，去除加工毛刺，避免装配时划伤操作人员或者损坏线缆表皮；如果采用钣金材质加工，则需要计算弯折段的展开尺寸，保证弯折后的成品尺寸与设计尺寸一致，弯折处的工艺缺口需要合理设计，避免钣金弯折时出现材料撕裂的问题。这类结构虽然形态看似简单，但是涵盖了异形连接构件设计的大部分核心要点，不管是用于建模能力练习，还是作为实际设备内部的支撑构件，都具备很强的实践参考价值，能够让设计者在建模过程中建立起工程化的设计思维，而不是单纯完成几何形态的绘制。
