内螺纹连接PHS8杆端关节轴承结构

　　在各类需要小角度摆动、往复回转以及倾斜偏转运动的机械铰接部位，杆端关节轴承始终是核心的连接承载部件，PHS8规格的内螺纹杆端轴承，正是适配M8螺纹安装接口的常用铰接件，广泛出现在轻工自动化设备连杆、小型工程机械操纵机构、医疗器械调节支架、非标设备门体铰接、气动液压元件活塞杆端连接等场景中，承担径向载荷为主、同时兼顾一定轴向载荷的铰接传力作用。从实际使用场景来看，这类轴承不需要额外做复杂的铰接座加工，自带的杆端内螺纹可以直接和对应规格的外螺纹螺杆、活塞杆、调节拉杆配合，安装时仅需在对应配合件上加工匹配的外螺纹段，搭配锁紧螺母即可完成轴向位置固定，相比传统的销轴+铜套铰接结构，能减少至少两个配合零件的加工量，同时自带的自润滑关节结构可以在无定期补脂的工况下长期工作，适配粉尘、轻度潮湿的常规工业环境。

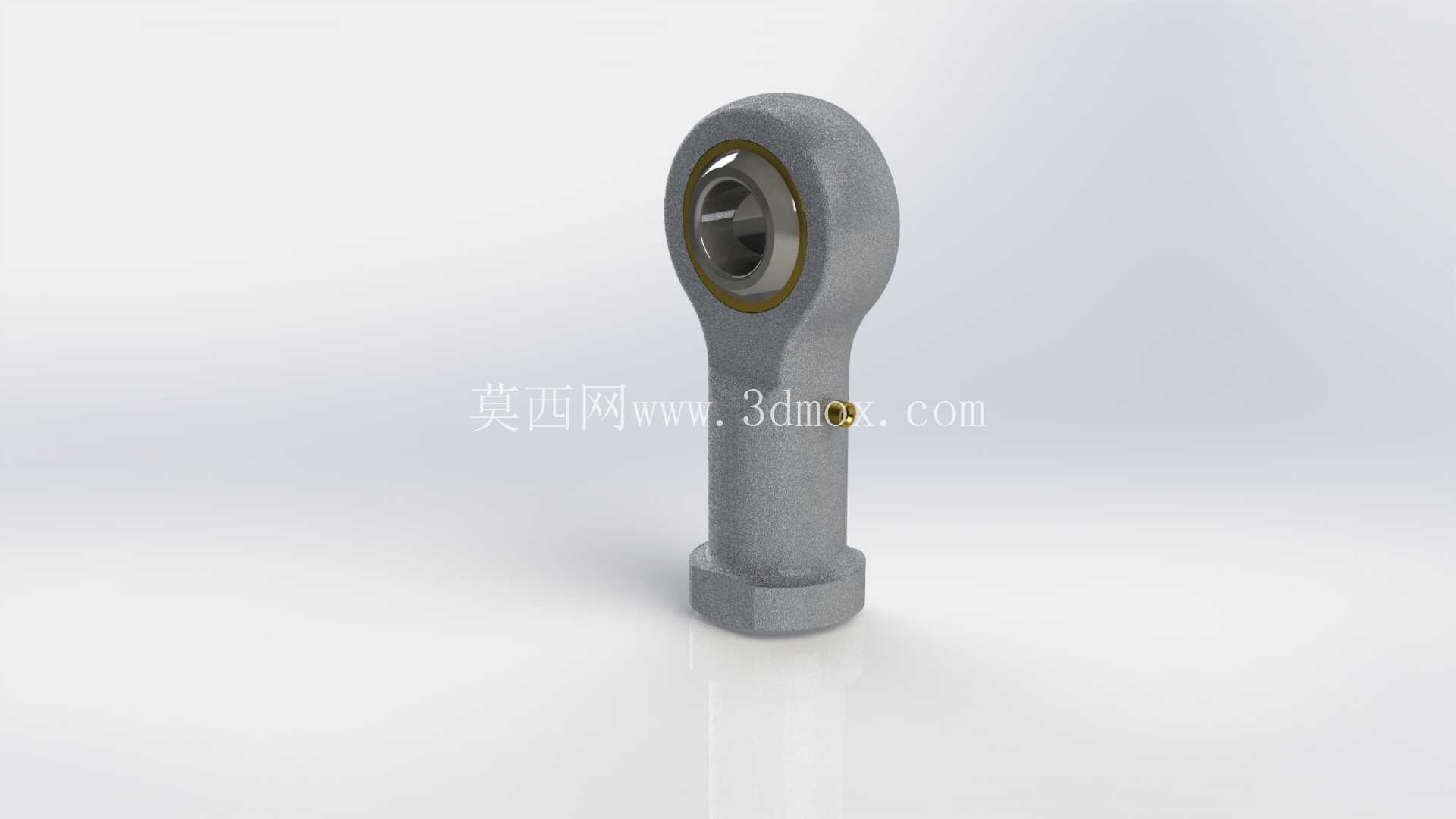

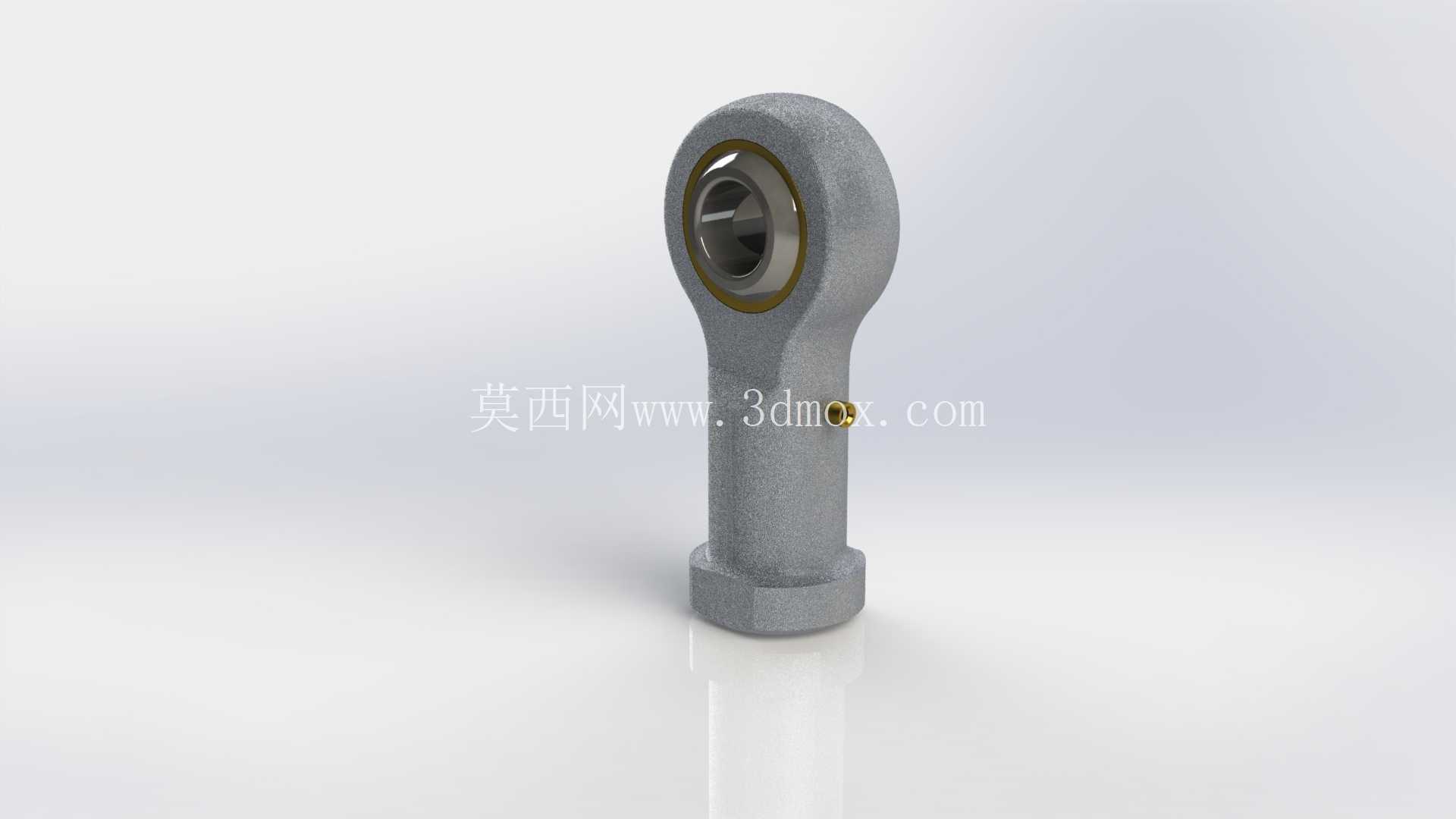

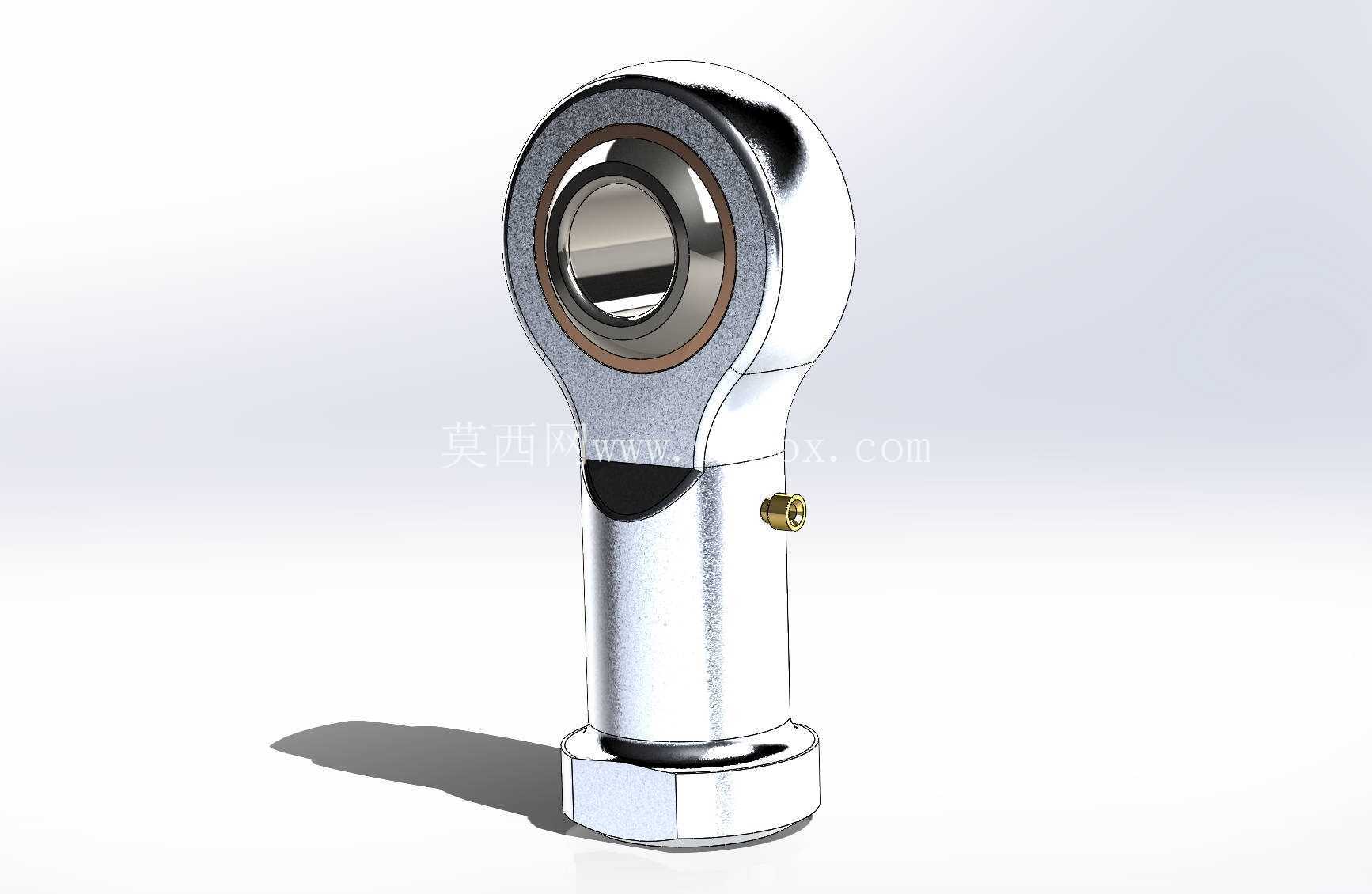

　　从结构设计逻辑来看，这款杆端轴承采用整体式杆端锻压基体，头部为环形包容结构，内嵌带自润滑层的关节内圈，内圈中心为光孔结构，可以和销轴直接配合完成铰接，内圈与外圈的球面配合可以实现最大15度左右的倾斜偏转，能够补偿安装过程中出现的同轴度误差，以及设备运行过程中连杆运动带来的角度偏移，避免铰接部位出现卡滞、附加弯矩过大导致的杆件变形问题。杆部采用内螺纹设计，螺纹规格匹配M8普通公制粗牙螺纹，螺纹有效深度满足常规连接的啮合长度要求，杆部与头部的过渡位置采用大圆角过渡，避免应力集中，在承受交变拉压载荷时不会在过渡位置出现断裂失效。

　　从安装边界尺寸来看，轴承头部的环形外径、杆部的六方扳拧尺寸、整体的轴向长度都符合行业通用的PHS8规格尺寸链，头部内圈的内孔直径为8mm，适配直径8mm的铰接销轴，销轴配合公差推荐采用H8/h7间隙配合，保证铰接转动灵活无卡滞；杆部内螺纹的精度为6H，和外螺纹件配合后螺纹啮合间隙控制在合理范围，不会出现传动旷量；安装时杆部的六方结构可以用普通开口扳手直接拧装，不需要额外设计工装夹持，扳拧空间仅需预留对应扳手的回转空间即可，适合在空间紧凑的设备内部安装使用。从功能特性上看，内嵌的关节轴承内圈与外圈之间采用自润滑材料作为滑动层，运行过程中摩擦系数低，摆动过程中无明显异响，在额定载荷下的磨损量极小，能够满足百万次级别的往复摆动使用寿命；轴承整体的基体材料采用优质碳素结构钢锻造成型，表面做防锈氧化处理，在常规室内工业环境下不会出现锈蚀问题，关节内圈经过淬火处理，表面硬度满足耐磨要求，长期铰接转动不会出现内孔磨损失圆的问题。在实际选型应用中，需要注意这类杆端轴承的载荷适用范围，其额定动载荷、静载荷参数匹配小型连杆机构的传力需求，不能用于重载冲击的铰接部位，比如重型工程机械的主承重铰接、起重设备的吊点连接等场景就不适用；安装过程中需要注意螺纹拧入深度，至少要保证螺纹啮合长度不小于螺纹公称直径的1.2倍，避免螺纹受力过大出现滑牙失效；铰接销轴的安装需要做好轴向固定，采用开口销或者轴用挡圈限制销轴窜动，避免运行过程中销轴脱出导致连接失效。

　　另外，这类杆端轴承在三维建模过程中，需要重点还原球面配合的接触关系、内螺纹的实际牙型特征、杆部六方的扳拧尺寸、头部与杆部的过渡圆角，保证模型导入装配体后可以直接用于运动仿真，模拟实际摆动过程中的角度补偿效果，检查安装过程中是否存在干涉问题，比如轴承头部摆动时是否会和周边的结构件发生碰撞，螺纹连接时扳手的操作空间是否足够，这些细节都需要在模型中准确还原，才能给后续的结构设计、选型校核提供可靠的参考依据。在设备维护层面，这类自润滑杆端轴承不需要定期加注润滑脂，仅需在日常巡检时检查铰接部位是否存在旷量、螺纹连接是否出现松动即可，相比需要定期润滑的铜套铰接结构，能大幅降低设备的后期维护工作量，尤其适合一些维护人员难以到达的设备内部铰接位置使用。
