3030铝型材用直角可调互锁连接支架

在非标自动化设备、小型试验台架、DIY铝型材框架搭建场景中，型材连接的便捷性与角度适配性一直是结构设计阶段需要重点权衡的要素，传统的角码连接要么固定为90度无法调整角度，要么需要多组紧固件配合安装，在原型迭代阶段反复拆装调整角度时效率极低，这款适配3030型材的互锁支架，正是针对这类快速搭建、角度可调的需求设计的连接构件。

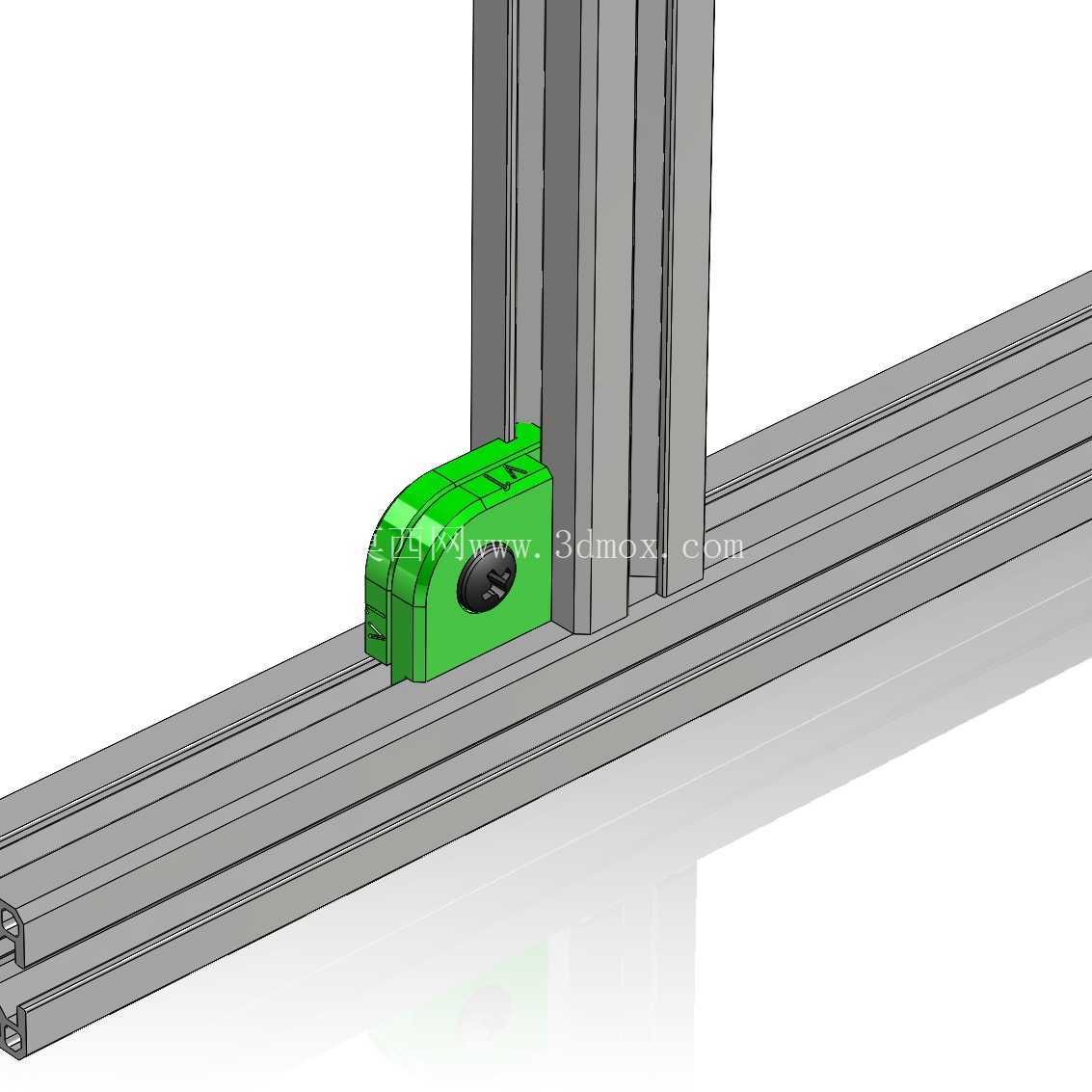

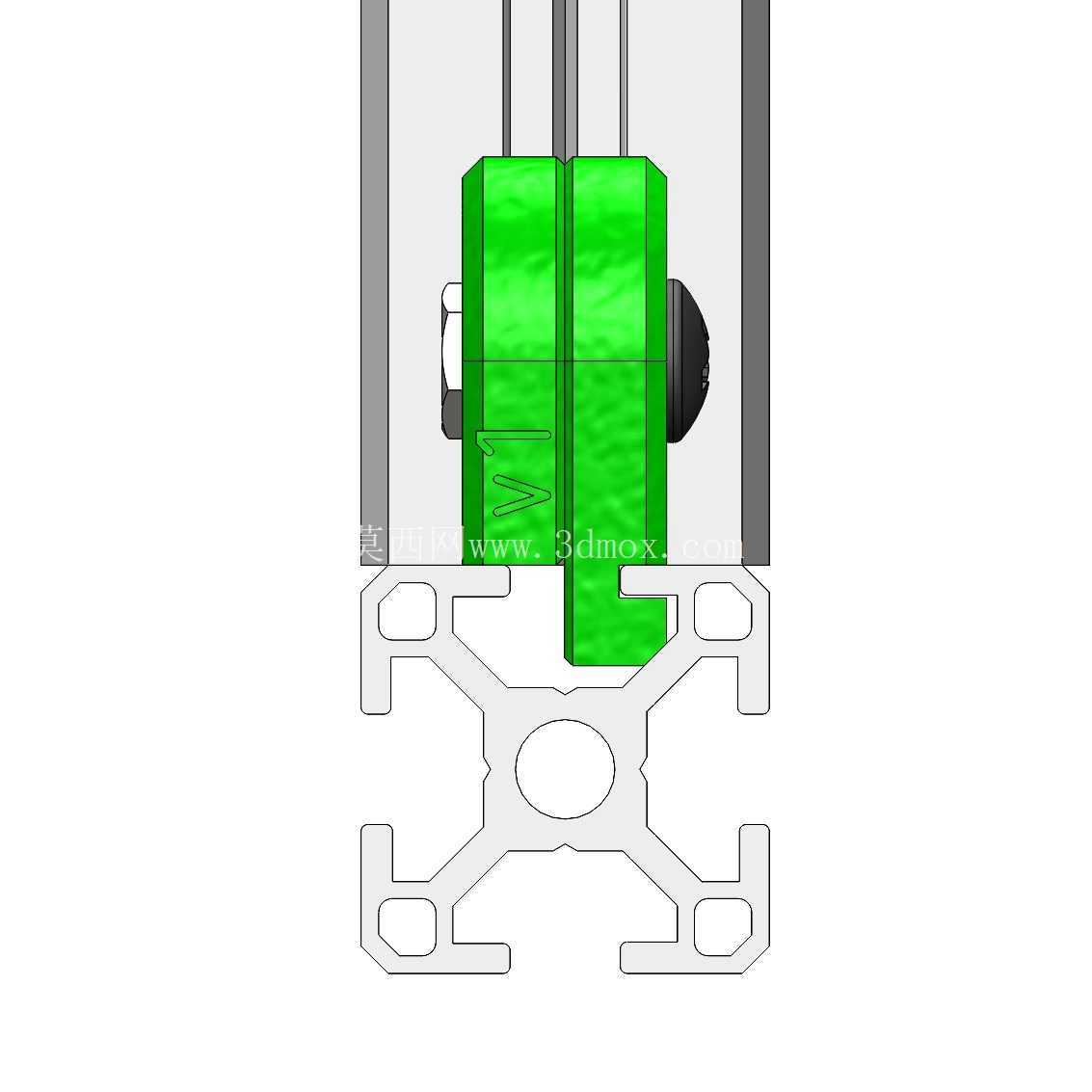

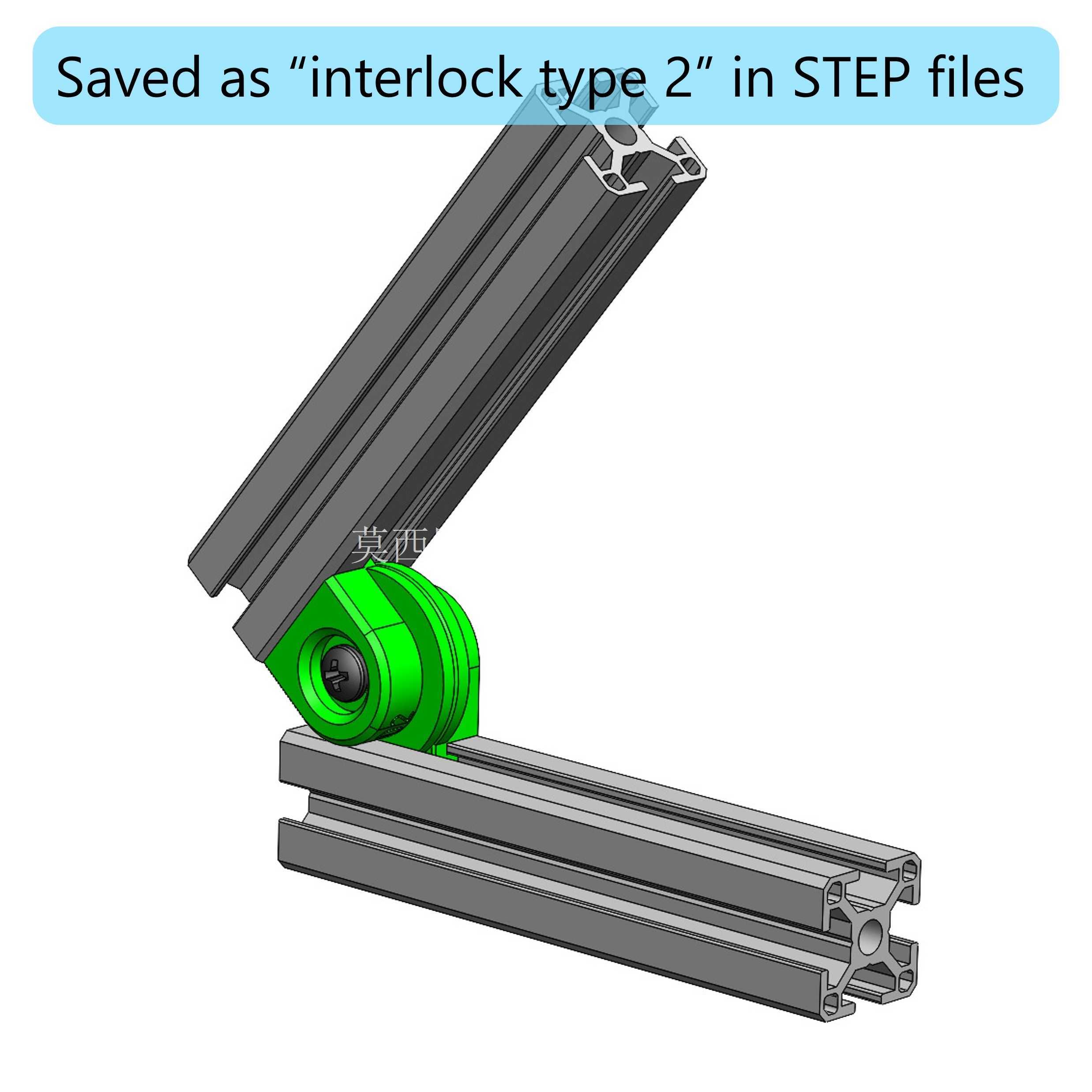

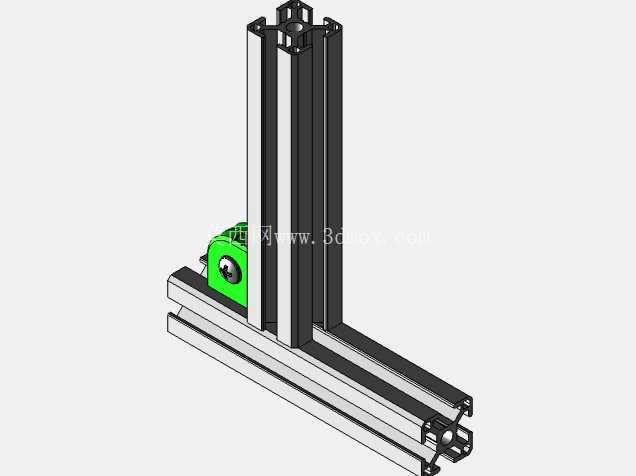

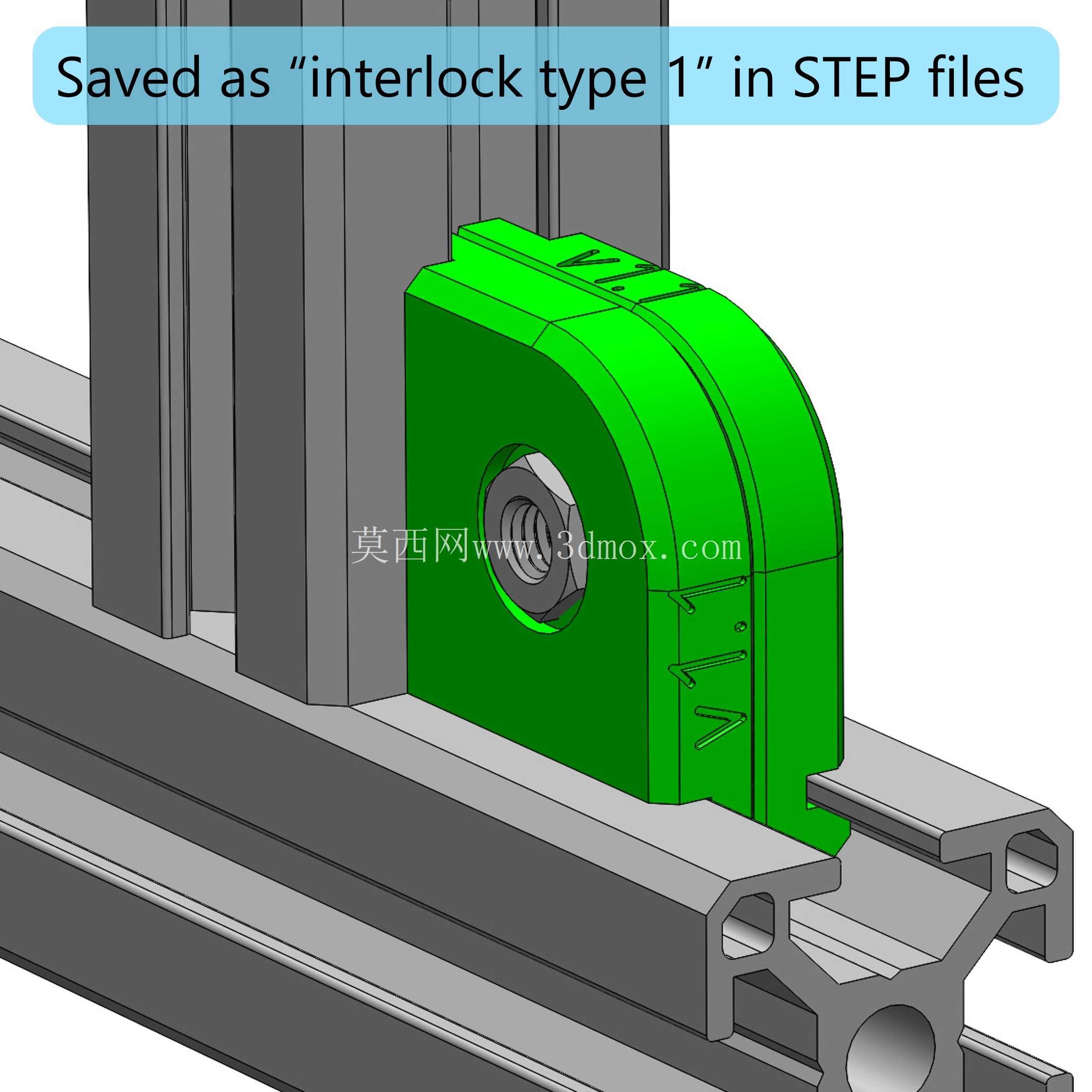

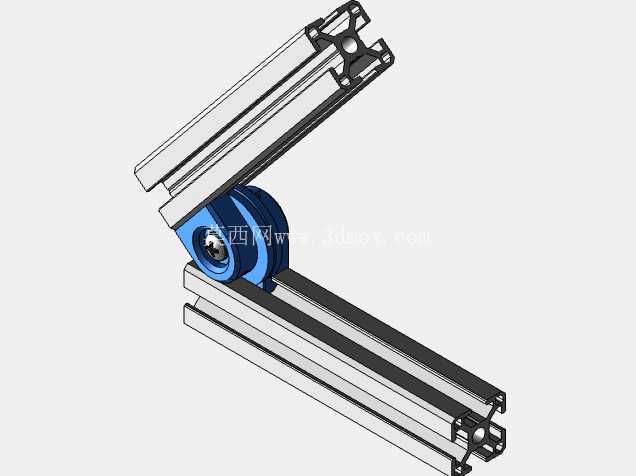

从实际安装边界来看，这款支架完全贴合3030铝型材的槽口尺寸，安装后与铝梁表面齐平，不会突出型材表面占用额外安装空间，避免了传统外置角码突出后干涉外围板材、护罩安装的问题。整套支架分为两种基础款式，直角款用于常规90度垂直型材的固定连接，可调角度款则可根据附件安装需求调整倾斜角度，覆盖了大部分框架搭建中常见的型材连接需求。

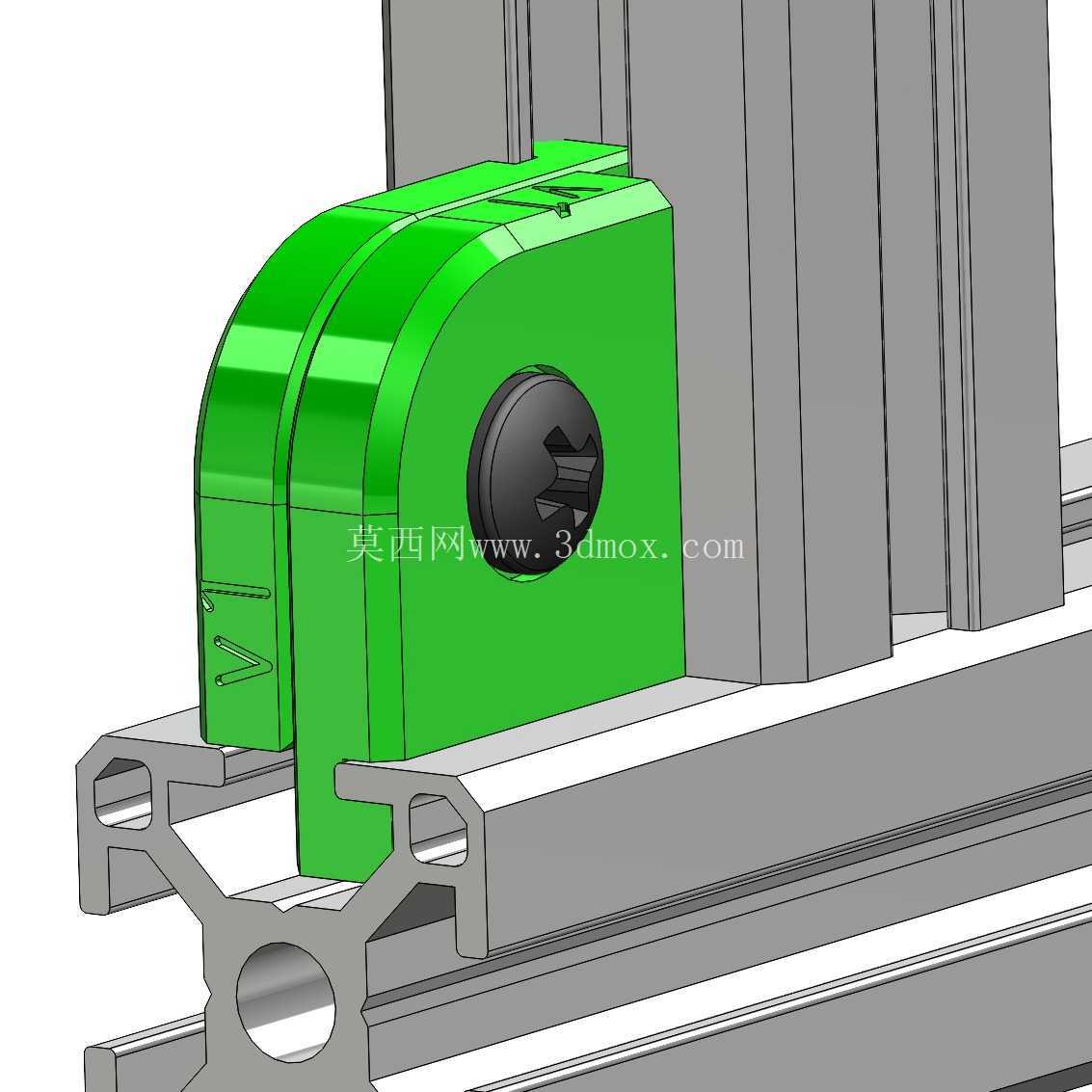

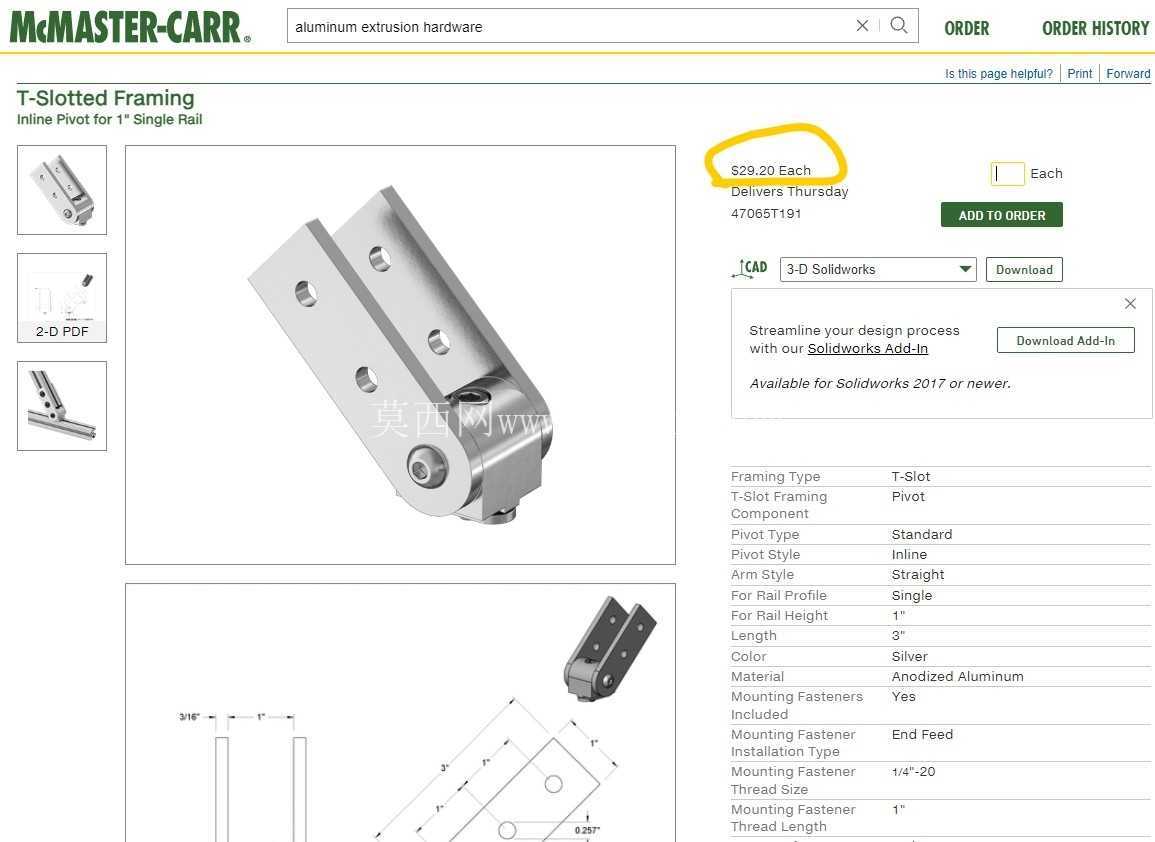

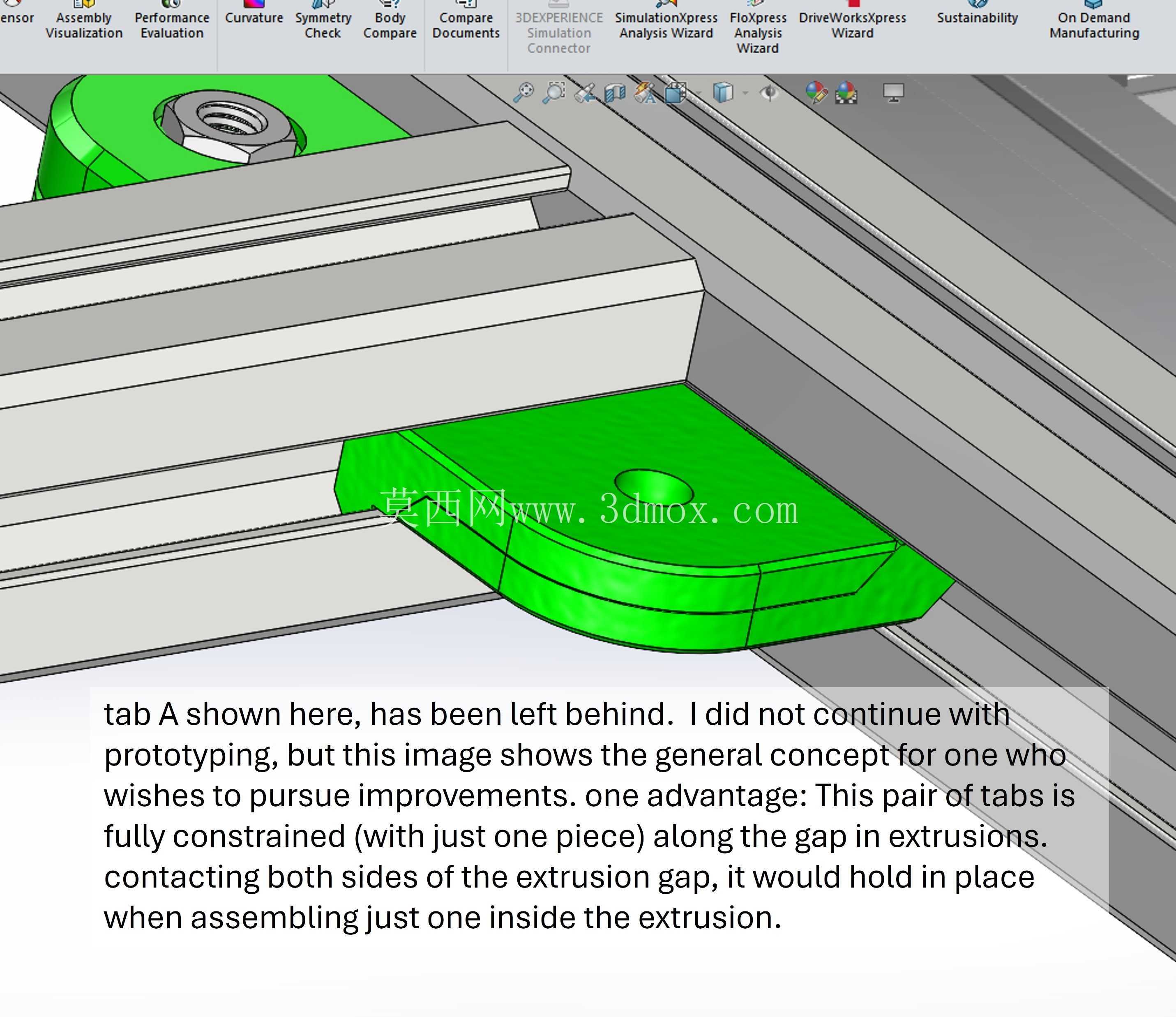

设计思路上没有采用市面上现成连接零件的多件组合结构，而是将互锁结构集成在单个支架主体上，整个连接仅需搭配一个M6规格的螺钉与螺母即可完成锁紧，相比传统角码需要4颗甚至更多紧固件的安装方式，硬件使用量大幅减少，不仅降低了原型制作阶段的物料成本，也让拆装调整的效率提升不少。支架的互锁结构并非完全刚性锁死，在螺钉未完全锁紧的状态下，支架可沿型材槽道滑动调整位置，方便框架搭建过程中灵活调整安装点位，待整体框架尺寸校准完成后再锁紧螺钉完成固定，非常适合非标设备原型制作阶段反复调整结构的工作场景。

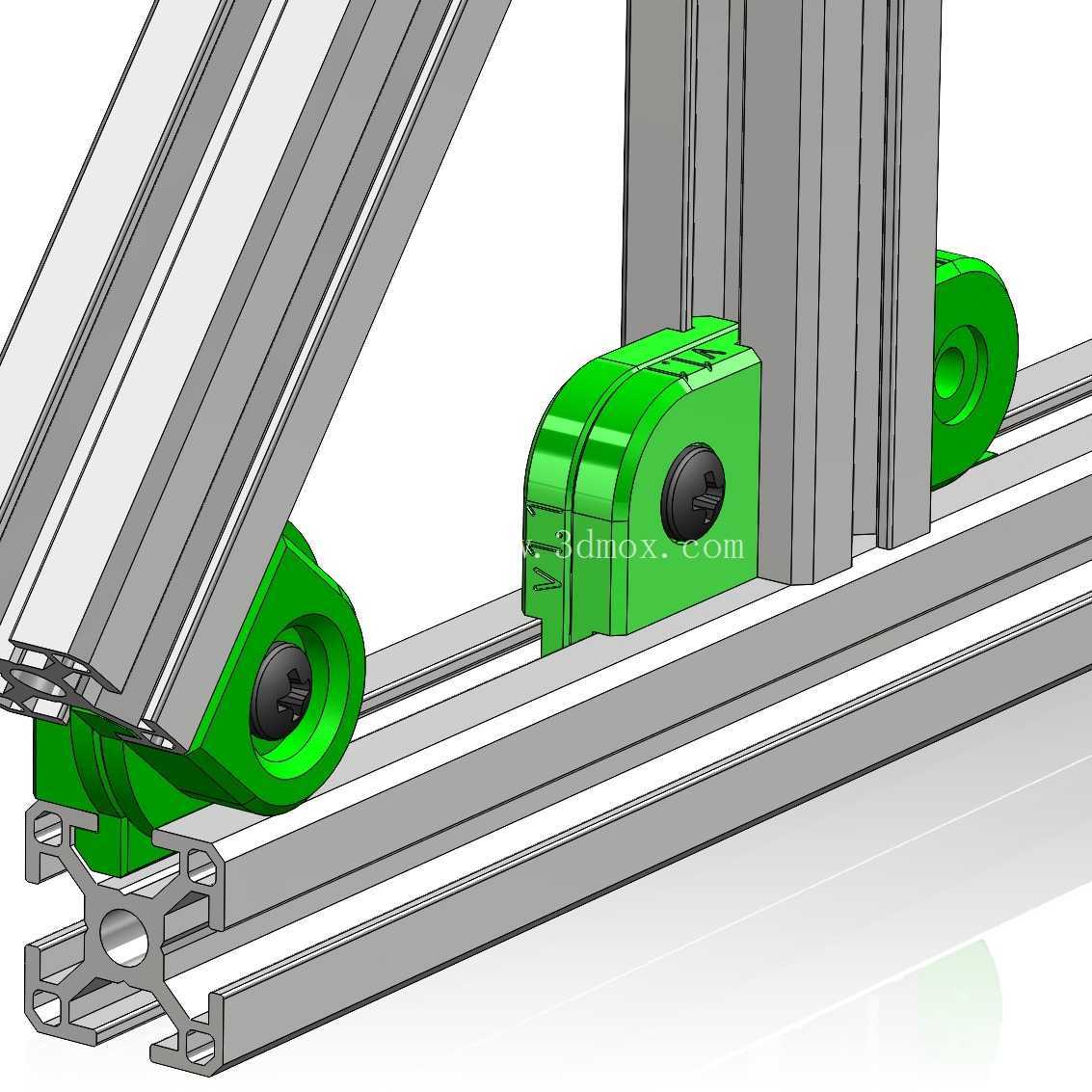

除了两种基础款型之外，基于核心互锁结构还衍生出了多种适配不同安装场景的变体结构，可满足传感器安装座、小型附件挂载、斜向支撑加固等不同的使用需求，设计人员可根据实际框架的受力情况、安装点位需求，在基础结构上做针对性修改，拓展出更多适配特定场景的连接结构。需要注意的是，由于该支架的结构涉及滑动间隙与锁紧力的匹配设计，若要对原有结构做修改调整，需要具备一定的结构设计经验，充分评估锁紧后的连接强度、滑动间隙的配合公差，避免修改后出现锁不紧、滑动卡滞或者受力断裂的问题。

在实际使用场景中，这类互锁支架可广泛用于小型自动化设备的框架搭建、实验室测试台架的快速组装、DIY工作台的型材连接、3D打印机框架的角度调整等场景，相比传统的铸铝角码，这款支架的结构更紧凑，安装后外观更整洁，可调角度的款式也解决了传统角码无法适配斜向支撑的痛点，在需要频繁调整结构的原型开发阶段，这种少紧固件、可滑动调整的连接结构，能大幅减少拆装调整的时间，提升结构迭代的效率。安装时仅需将支架的卡合结构嵌入3030型材的槽内，滑动到预设安装位置后，穿入M6螺钉螺母，调整好角度后拧紧即可完成固定，直角款安装后可保证两根型材的垂直精度，可调款则可根据实际需求在一定范围内调整倾斜角度，满足斜向支撑、倾斜附件安装的需求。
