带30度抛物面叶片的离心叶轮结构设计

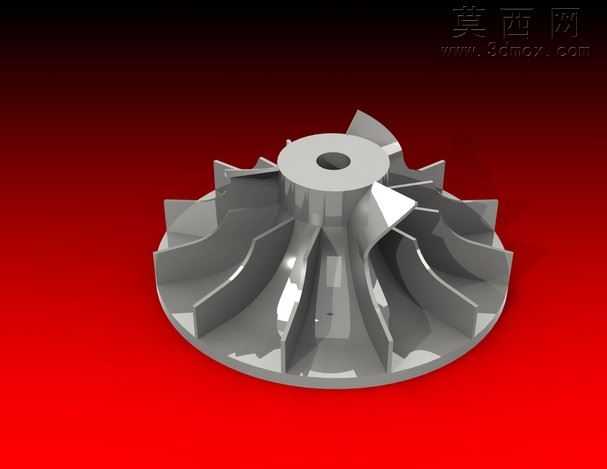

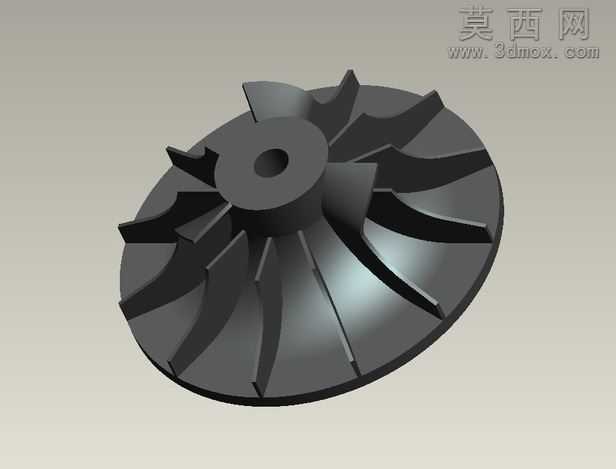

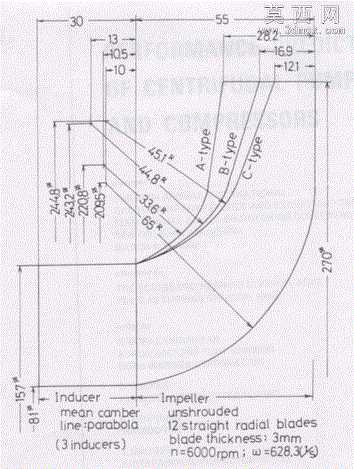

本作品为一款离心式叶轮三维结构设计，建模过程围绕流体输送场景的功能需求展开，整体采用盘式轮体搭配径向延伸叶片的经典离心叶轮布局，中心设置带定位通孔的轮毂结构，用于与动力输出轴完成同轴装配定位，保证叶轮运转时的同轴度与动平衡基础。建模阶段首先完成轮盘基体的回转特征构建，轮盘从中心轮毂处向外缘平滑过渡，盘面采用平缓锥面设计，既保证整体结构刚度，又能为流体沿径向流动提供顺滑的导向基面。叶片设计是本模型的核心部分，针对三种不同的诱导需求，将所有叶片的型面设计为抛物面构型，同时将叶片与轮盘的衔接角度设置为30度，既保证叶片根部与轮盘的连接强度，避免高速运转时叶片根部出现应力集中导致结构失效，又能优化流体进入叶轮流道时的切入角度，减少流体冲击带来的能量损耗，提升叶轮工作时的流体输送效率。叶片沿轮盘周向均匀排布，每个叶片从轮毂附近向外缘延伸，叶型厚度从根部到外缘做渐变处理，根部加厚提升结构强度，外缘适度减薄降低转动惯量，同时叶片的曲面曲率经过连续调整，保证整个叶轮流道的过流截面平滑变化，避免出现流道突变引发的湍流、涡流问题。材质表现上，渲染时采用哑光深灰工程塑料质感，模拟常用的增强尼龙或改性PP材质的视觉效果，这类材质具备重量轻、动平衡易调校、耐流体腐蚀的特点，适配中小功率通风、流体输送场景的使用需求。渲染阶段采用柔和的侧上方主光源搭配环境补光，清晰呈现叶片的曲面弧度、轮盘的过渡结构以及各部件的衔接细节，完整展示叶轮的整体构型与结构特征。设计过程中充分考虑了不同使用场景下的角度适配需求，预留了叶片角度调整的设计逻辑，可根据实际输送介质的特性、流量风压参数要求，对叶片的抛物面曲率、安装角度进行参数化调整，适配a、b、c三种不同叶片形状类型的使用需求，兼顾结构合理性与场景适配性。
