Amarok款红色三人夹持固定夹具设计

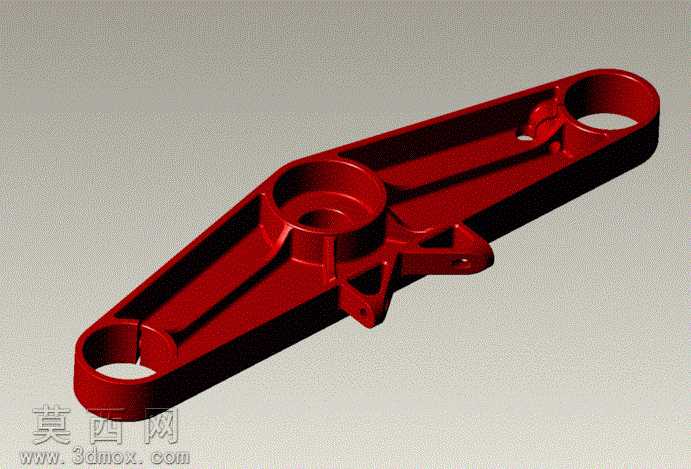

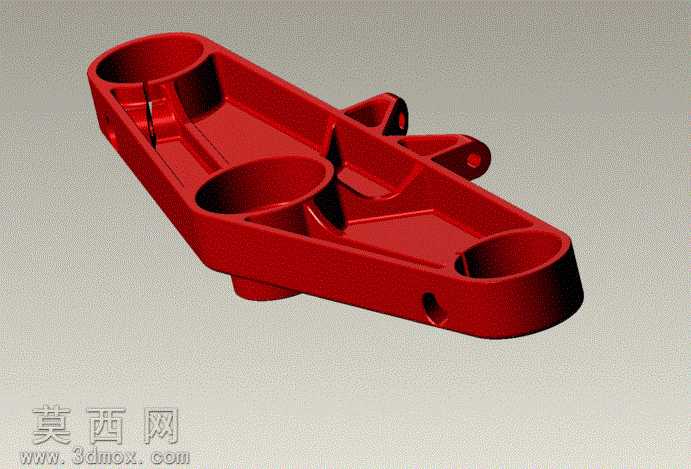

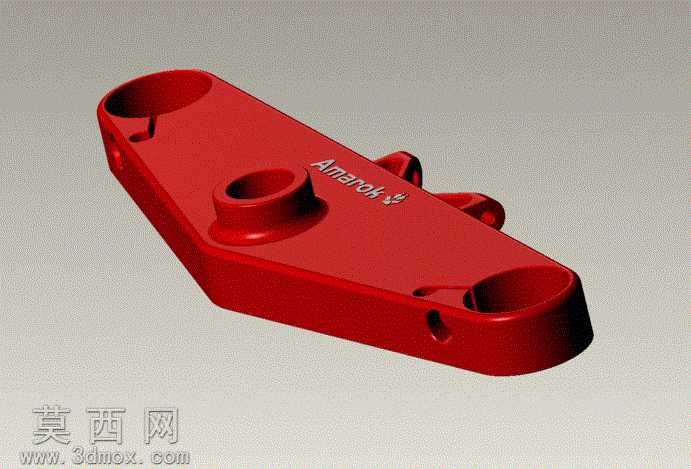

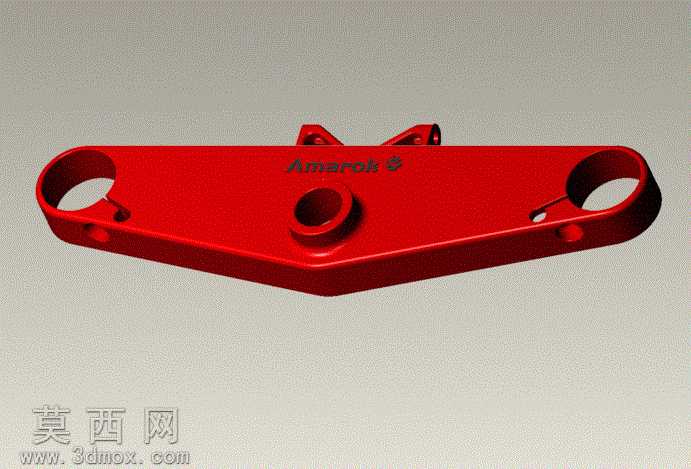

本作品为夹持类五金构件的三维设计成果，是创作者第二次迭代优化的Amarok主题三人夹设计，整体建模过程围绕实用功能与外观质感的平衡展开。建模阶段采用Pro/Engineer Wildfire4.0作为核心建模工具，以实体建模为基础，结合拉伸、切除、倒圆角、拔模等基础特征命令搭建主体轮廓，首先确定夹具的整体长宽比例与安装孔位布局，三个定位安装孔分别布置在构件的三个端点位置，适配三人夹持场景的多点固定需求，孔位边缘做了平滑倒角处理，避免安装应力集中。主体结构设计上，采用一体化的流线型异形板身，摒弃了传统夹具生硬的直角轮廓，板身边缘做了连续的圆弧过渡，既提升了握持与安装的手感，也优化了构件的受力分布，中部凸起的定位柱做了阶梯式结构设计，柱身根部添加了加强筋结构，提升定位柱的抗弯折强度，侧部的卡扣结构采用对称式布局，保证夹持时的受力均匀。材质与渲染环节，为了还原工业五金件的真实质感，主体材质选用亮面红色工程塑料，调整材质的漫反射、高光与粗糙度参数，模拟硬质塑料表面细腻的光泽感，同时在构件表面添加蚀刻的Amarok标识，标识做轻微的凹陷处理，搭配细微的反光差异提升细节真实度；渲染阶段采用柔和的影棚布光，主光源从侧上方照射，突出构件的轮廓起伏与曲面过渡，辅光源补亮暗部细节，避免阴影区域死黑，背景选用低饱和度的浅灰色，让红色主体更加突出，最终渲染图清晰展现了构件的所有结构细节。设计思路上，本次迭代重点优化了首次设计中存在的轮廓生硬、细节粗糙的问题，在保证夹具夹持固定核心功能的前提下，对整体外观做了美化处理，将整体重量控制在513克，兼顾结构强度与轻量化需求，所有孔位、卡扣、定位结构的尺寸都经过适配校验，可直接用于3D打印验证或注塑开模参考，模型同时导出了STEP、IGES等通用格式，可适配不同三维软件的编辑需求，STL格式可直接导入切片软件进行原型制作，满足从设计验证到生产参考的全流程使用需求。
